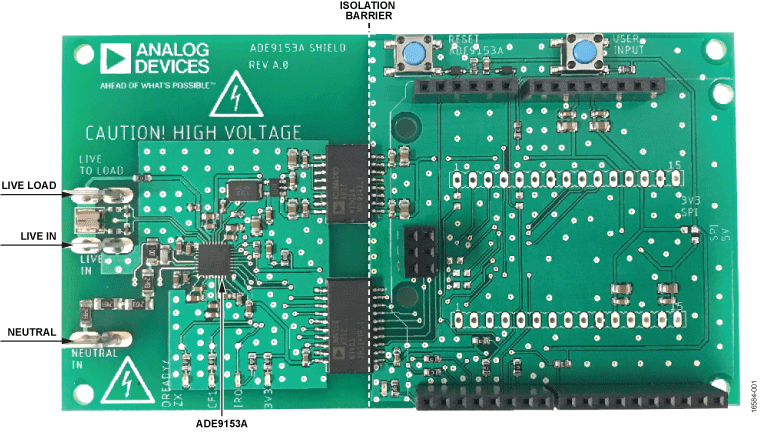

ADE9153A は、自動キャリブレーション機能付きの高精度単相電力量計 IC です。mSure^® 自動キャリブレーション機能により、シャント抵抗を電流センサーとして使用する場合に正確なソースまたはリファレンス・メーターを使用しなくても、電流および電圧チャンネルを自動的に補正できます。mSure 自動キャリブレーションは、クラス 1 またはクラス 2 メーターに対応しています。

ADE9153A には、88 dB の S/N 比（SNR）を実現する 3 つの高性能 A/D コンバータ（ADC）が組み込まれています。ADE9153A では、ライン電圧および電流、有効電力量、基本波無効電力量、皮相電力量、電流および電圧の実効値の計算などの高度な測定機能セットを利用できます。ゼロ交差検出、ライン周期計算、角度測定、ディップとスウェル、ピークおよび過電流検出、力率の測定などの電力品質の測定も含まれます。各入力チャンネルでは、独立した柔軟なゲイン段がサポートされています。電流チャンネル A はシャントに最適で、柔軟なゲイン段があり、62.5 mV ピークから 26.04 mV ピークまでのフルスケール入力範囲を提供します。電流チャンネル B には、カレント・トランス（CT）用の 1×、2×、および 4× のゲイン段があります。10 MHz の高速シリアル・ペリフェラル・インターフェース（SPI）ポートにより、ADE9153A レジスタにアクセスできます。

ADE9153A は 3.3 V の電源で動作し、32 ピン LFCSP パッケージで提供されます。

アプリケーション

• 単相電力量計
• 電力量および電力測定
• 街路照明
• スマート配電システム
• 装置の状態監視

ADuM4136 は、絶縁型ゲート・バイポーラ・トランジスタ（IGBT）の駆動用に特別に最適化された 1 チャンネル・ゲート・ドライバです。入力信号と出力ゲート・ドライバ間のアイソレーションにはアナログ・デバイセズのiCoupler^®技術が使用されています。

ユニポーラまたはバイポーラの 2 次電源動作が可能なので、必要な場合、負のゲート駆動が可能です。

アナログ・デバイセズのチップ・スケール・トランスにより、チップの高電圧領域と低電圧領域間の制御情報の絶縁された通信も可能です。チップの状態に関する情報は、専用の出力から読み出すことができます。2 次側での故障発生後のデバイスのリセット制御は、デバイスの 1 次側で行います。

ADuM4136 には、高電圧短絡回路の IGBT 動作を保護する非飽和検出回路が内蔵されています。非飽和保護の機能には、最初のターンオンによる電圧スパイクをマスクすることを目的とした、スイッチング・イベント後の 312 ns（typ）のマスキング時間などのノイズ低減機能が含まれます。内蔵の 537 µA （typ）電流源によりデバイス数を少なくできますが、ノイズ耐性を向上する必要がある場合は、内部ブランキング・スイッチを使用して外部電流源を追加できます。

一般的な IGBT 閾値レベルを考慮して、2 次側 UVLO は 12 V に設定されています。

• MOSFET/IGBT ゲート・ドライバ
• 太陽光発電用（PV）インバータ
• モーター駆動
• 電源

LTC6810 は、マルチセル・バッテリ・スタック・モニタです。LTC6810 は、合計測定誤差 1.8 mV 未満で最大 6 個の直列接続されたバッテリ・セルを測定できます。LTC6810 のセル測定範囲は 0 V ～ 5 V で、ほとんどのバッテリ化学構造に適しています。6 個すべてのセルを 290 μs で測定することができ、高いノイズ低減効果のためにデータ・アクイジション・レートを下げることもできます。

複数の LTC6810-1 デバイスを直列接続すれば、長い高電圧バッテリ・ストリングのセルを同時に監視することも可能です。各 LTC6810 は、RF 耐性のある高速長距離通信用の isoSPI インターフェースを備えています。LTC6810-1 を使用して複数のデバイスを接続するには、デイジーチェーン構成ですべてのデバイスを 1 つのホスト・プロセッサに接続します。LTC6810-1 は双方向動作をサポートしているため、ワイヤが損傷しても通信できます。LTC6810-2 を使用して複数のデバイスをホスト・プロセッサに並列接続する場合は、各デバイスを個別にアドレス指定します。

LTC6810 はバッテリ・スタックまたは個別の電源から直接給電できます。LTC6810 には、各セルにパッシブ・バランスが備わっており、各セルに対して個々の PWM デューティ・サイクル制御が行われます。また未使用セルを測定する機能もあります。その他の機能には、オンボード 5 V レギュレータ、4 個の汎用 I/O ライン、電流消費を 4μA まで低減できるスリープ・モードなどがあります。

アプリケーション

• 電気自動車およびハイブリッド電気自動車
• バックアップ・バッテリ装置
• グリッド蓄電システム
• 高出力携帯機器

LTC6810 は、マルチセル・バッテリ・スタック・モニタです。LTC6810 は、最大 6 個の直列接続されたバッテリ・セルを、合計測定誤差 1.8 mV 未満で測定します。LTC6810 のセル測定範囲は 0 V ～ 5 V で、ほとんどのバッテリ化学構造に適しています。6 個すべてのセルを 290 μs で測定することができ、高いノイズ低減効果のためにデータ・アクイジション・レートを下げることもできます。

複数の LTC6810-1 デバイスを直列接続すれば、長い高電圧バッテリ・ストリングのセルを同時に監視することも可能です。各 LTC6810 は、RF 耐性のある高速長距離通信用の isoSPI インターフェースを備えています。LTC6810-1 を使用して複数のデバイスを接続するには、デイジーチェーン構成ですべてのデバイスを 1 つのホスト・プロセッサに接続します。LTC6810-1 は双方向動作をサポートしているため、ワイヤが損傷しても通信できます。LTC6810-2 を使用して複数のデバイスをホスト・プロセッサに並列接続する場合は、各デバイスを個別にアドレス指定します。

LTC6810 はバッテリ・スタックまたは個別の電源から直接給電できます。LTC6810 には、各セルにパッシブ・バランスが備わっており、各セルに対して個々の PWM デューティ・サイクル制御が行われます。また未使用セルを測定する機能もあります。その他の機能には、オンボード 5 V レギュレータ、4 個の汎用 I/O ライン、電流消費を 4 μA まで低減できるスリープ・モードなどがあります。

アプリケーション

• 電気自動車およびハイブリッド電気自動車
• バックアップ・バッテリ装置
• グリッド蓄電システム
• 高出力携帯機器

LTC6811は、合計測定誤差1.2mV未満で最大12個の直列接続したバッテリ・セルを測定できるマルチセル・バッテリ・スタック・モニタです。LTC6811のセル測定範囲は0V〜5Vで、ほとんどのバッテリ化学構造に適しています。12個すべてのセルを290µsで測定することができ、高いノイズ低減効果のためにデータ・アクイジション・レートを下げることもできます。

複数のLTC6811デバイスを直列接続すれば、長い高電圧バッテリ・ストリングのセルを同時に監視することも可能です。各LTC6811は、RF耐性のある高速長距離通信用のisoSPIインターフェースを備えています。LTC6811-1を使用して複数のデバイスを接続するには、デイジーチェーン構成ですべてのデバイスを1つのホスト・プロセッサに接続します。LTC6811-2を使用して複数のデバイスをホスト・プロセッサに並列接続する場合は、各デバイスを個別にアドレス指定します。

LTC6811はバッテリ・スタックまたは個別の電源から直接給電できます。LTC6811には、各セルにパッシブ・バランシングが備わっており、各セルに対して個々のPWMデューティ・サイクル制御が行われます。その他の機能として、オンボード5Vレギュレータ、5個の汎用I/Oライン、消費電流が4µAに低減するスリープ・モードがあります。

アプリケーション

• 電気自動車およびハイブリッド電気自動車
• バックアップ・バッテリ装置
• グリッド蓄電システム
• 高出力携帯機器

LTC6811は、合計測定誤差1.2mV未満で最大12個の直列接続したバッテリ・セルを測定できるマルチセル・バッテリ・スタック・モニタです。LTC6811のセル測定範囲は0V〜5Vで、ほとんどのバッテリ化学構造に適しています。12個すべてのセルを290µsで測定することができ、高いノイズ低減効果のためにデータ・アクイジション・レートを下げることもできます。

複数のLTC6811デバイスを直列接続すれば、長い高電圧バッテリ・ストリングのセルを同時に監視することも可能です。各LTC6811は、RF耐性のある高速長距離通信用のisoSPIインターフェースを備えています。LTC6811-1を使用して複数のデバイスを接続するには、デイジーチェーン構成ですべてのデバイスを1つのホスト・プロセッサに接続します。LTC6811-2を使用して複数のデバイスをホスト・プロセッサに並列接続する場合は、各デバイスを個別にアドレス指定します。

LTC6811はバッテリ・スタックまたは個別の電源から直接給電できます。LTC6811には、各セルにパッシブ・バランシングが備わっており、各セルに対して個々のPWMデューティ・サイクル制御が行われます。その他の機能として、オンボード5Vレギュレータ、5個の汎用I/Oライン、消費電流が4µAに低減するスリープ・モードがあります。

アプリケーション

• 電気自動車およびハイブリッド電気自動車
• バックアップ・バッテリ装置
• グリッド蓄電システム
• 高出力携帯機器

LTC6812-1 は、合計測定誤差 2.2mV 未満で最大 15 個の直列接続されたバッテリ・セルを測定できるマルチセル・バッテリ・スタック・モニタです。LTC6812-1 のセル測定範囲は 0 V ～ 5 V で、ほとんどのバッテリケミストリーに適しています。15 個すべてのセルを 245µs で測定することができ、またデータ・アクイジション・レートを下げて、高いノイズ低減効果の選択も可能です。

複数の LTC6812-1 デバイスを直列接続すれば、長い高電圧バッテリ・ストリングのセルを同時に監視することも可能です。各 LTC6812-1 は、RF の影響を受けない、高速長距離通信用の isoSPI インターフェースを搭載しています。複数のデバイスを接続するには、デイジー・チェーン構成ですべてのデバイスを 1 つのホスト・プロセッサに接続します。このデイジー・チェーンは双方向に動作することができ、通信パスで故障が発生した場合でも通信の完全性を確保します。

LTC6812-1 はバッテリ・スタックまたは孤立した電源から直接給電できます。LTC6812-1 には、各セルにパッシブ・バランシングが備わっており、各セルに対して個々の PWM デューティ・サイクル制御が行われます。その他の機能として、オンボード 5 V レギュレータ、9 個の汎用 I/O ライン、消費電流が 6µA に低減するスリープ・モードがあります。

アプリケーション

• 電気自動車およびハイブリッド電気自動車
• バックアップ・バッテリ・システム
• グリッド蓄電システム
• 高出力携帯機器

LTC6813-1 は、合計測定誤差 2.2 mV 未満で最大 18 個の直列接続されたバッテリ・セルを測定できるマルチセル・バッテリ・スタック・モニタです。LTC6813-1 のセル測定範囲は 0 V ～ 5 V で、ほとんどのバッテリ化学構造に適しています。18 個すべてのセルを 290 μs で測定することができ、高いノイズ低減効果のためにデータ・アクイジション・レートを下げることもできます。

複数の LTC6813-1 デバイスを直列接続すれば、長い高電圧バッテリ・ストリングの同時セル・モニタリングも可能です。各 LTC6813-1 は、RF 耐性のある高速長距離通信用の isoSPI インターフェースを備えています。複数のデバイスを接続するには、デイジーチェーン構成ですべてのデバイスを 1 つのホスト・プロセッサに接続します。このデイジーチェーンは双方向に動作することができ、通信パスで故障が発生した場合でも通信の完全性を確保します。

LTC6813-1 はバッテリ・スタックまたは個別の電源から直接給電できます。LTC6813-1 には、各セルにパッシブ・バランスが備わっており、各セルに対して個々の PWM デューティ・サイクル制御が行われます。その他の機能として、オンボード 5 V レギュレータ、9 個の汎用 I/O ライン、消費電流が 6 μA に減少するスリープ・モードがあります。

アプリケーション

• 電気自動車およびハイブリッド電気自動車
• バックアップ・バッテリ装置
• グリッド蓄電システム
• 高出力携帯機器

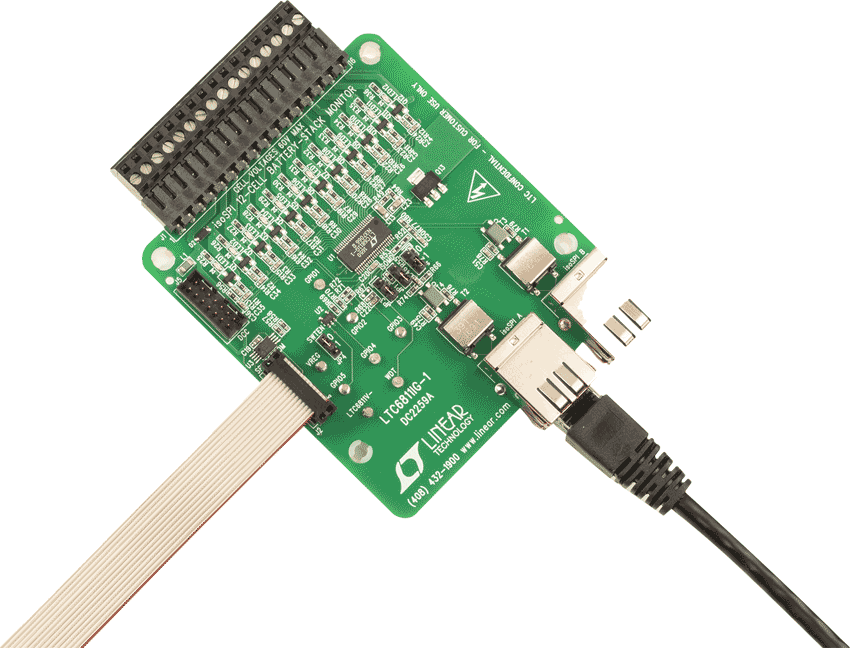

デモ回路2259Aは、LTC6811-1を搭載したデイジーチェーンisoSPIバッテリ・スタック・モニタです。2線式分離シリアル・インターフェースで複数のボードをリンクし、スタックの任意の数のセルを監視できます。

EV-AD7768-1FMCZ 評価用キットは、AD7768-1 24 ビット、256 kSPS、A/D コンバータ（ADC）を備えています。EVAD7768-1FMCZ ボードは、EVAL-SDP-CH1Z マザーボードへの接続を介して PC の USB ポートに接続します。デフォルトでは、EVAL-SDP-CH1Z 電源から給電されます。この電源は、5 V と 3.3 V にレギュレートされ、AD7768-1 に給電して部品をサポートします。

EV-AD7768-1FMCZ ソフトウェアは、AD7768-1 デバイス・レジスタ機能を詳細に設定し、ADC 性能評価のために、DC および AC 時間領域分析を波形グラフ、ヒストグラム、および関連するノイズ分析の形で提供します。

EV-AD7768-1FMCZ は、ADC の機能を評価することができる評価用ボードです。ユーザー PC ソフトウェアの実行ファイルは、USB を介し、システム・デモンストレーション・プラットフォーム（EVAL-SDP-CH1Z）を通じて AD7768-1 を制御します。

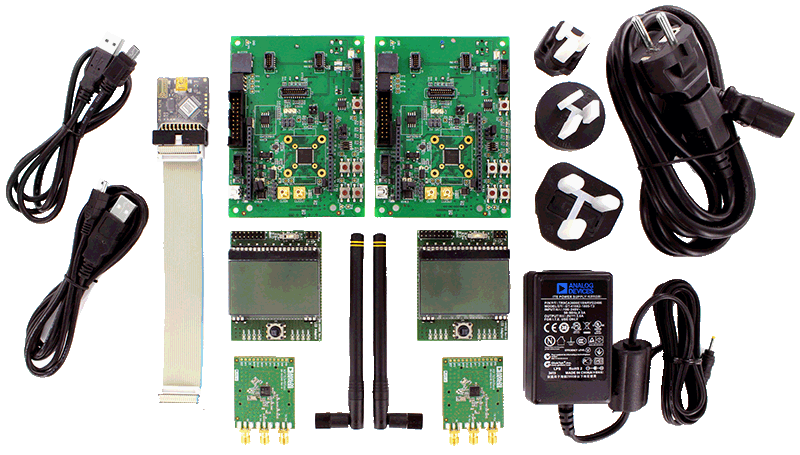

• RF daughter boards.
• Antennae for over the air packet error rate testing.
• ADuCM3029 EZ-KIT mother board and LCD shield for evaluation and development with the ADF7030-1. The ADF7030-1 daughter boards plug into this mother board.
• ADF7030-1 Design Center, a graphical user interface (GUI) for evaluation of the ADF7030-1. The GUI can be used for configuring the ADF7030-1, evaluating transmit and receive operation, and transmitting and receiving packets.
