较大限度降低Ćuk稳压器的辐射

较大限度降低Ćuk稳压器的辐射

作者联系方式

Frederik Dostal

Frederik Dostal

Ćuk拓扑非常适合用于从正电源电压生成负输出电压。许多系统都需要负电源电压,以便读取某些传感器发出的信号。因此,可能需要为信号链提供(例如)+5 V和–5 V,或者甚至+15 V和–15 V电压。负电源电压也用于安全切换某些开关元件,例如碳化硅(SiC)。

Ćuk拓扑也称为2L反相拓扑,因为其电源路径中需要使用两个电感。图1为Ćuk拓扑的电路图。

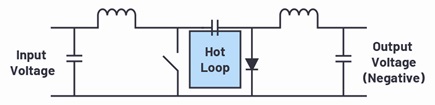

图1. 用于生成负电源电压的Ćuk拓扑原理图。

在选择合适的开关稳压器IC时,需要确保其中包含负电源电压反馈引脚,这非常重要。ADI公司拥有大量带有集成开关的单片开关稳压器IC,以及带有外部开关晶体管的控制器IC,均适合此类应用。

最重要的是,所需的两个电感分别代表成本和空间因素。但是,这两个组件也导致输入端和输出端的电源路径中产生电感。这可以防止在输入端和输出端产生快速开关电流。因此,Ćuk拓扑通常被视为特定的低噪声拓扑。当然,和其他开关稳压器一样,Ćuk拓扑也提供开关电流。在图1中,它们表现为热回路(蓝色)。热回路指的是一组具有快速di/dt瞬变的轨迹。为了较大限度降低开关电流产生的干扰,以及伴随的寄生电容,此回路占用的空间面积必须尽可能达到最小。

因此,在适合Ćuk拓扑的优化板布局中,续流二极管D、耦合电容C和开关S1必须彼此非常靠近。利用对应的IC引脚排列,例如LT8330,即可紧凑排列这些线路。图2所示为在实际的板布局中,开关电流(热回路)的电源路径所在的区域。

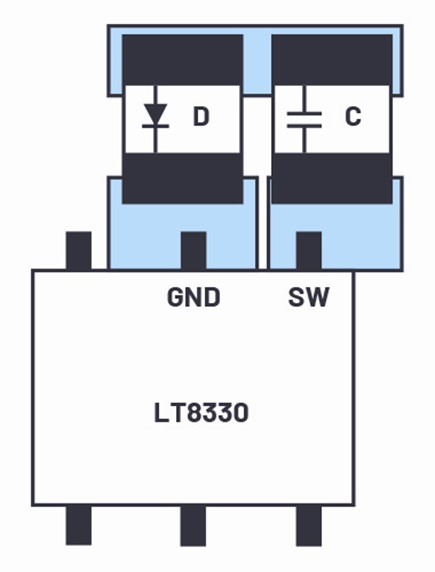

图2. 针对Ćuk拓扑优化的板布局。

图3所示为包含LT8330的电路示例,它在Ćuk拓扑中可以当做稳压器。一个重要的特性就是FBX引脚,这是一种特殊的FB引脚,可以处理负电源电压(根据Ćuk拓扑的要求)和正电源电压。如果LT8330用于升压或SEPIC拓扑中,则需要具备正反馈引脚极性。

图3所示为包含LT8330的电路示例,它在Ćuk拓扑中可以当做稳压器。一个重要的特性就是FBX引脚,这是一种特殊的FB引脚,可以处理负电源电压(根据Ćuk拓扑的要求)和正电源电压。如果LT8330用于升压或SEPIC拓扑中,则需要具备正反馈引脚极性。

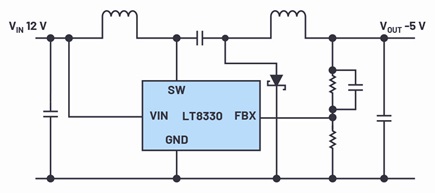

图3. 采用LT8330的Ćuk稳压器电路示例。

稳压器输入端和输出端的电感会影响稳压器产生的传导发射量。如果采用包含非常紧凑的热回路的优化板布局,则可以实现极低噪声的解决方案。这些特性使得Ćuk稳压器非常适合用于产生低噪声和负电源电压。
