MAX2170/MAX2171 DAB/T-DMB Reference Design

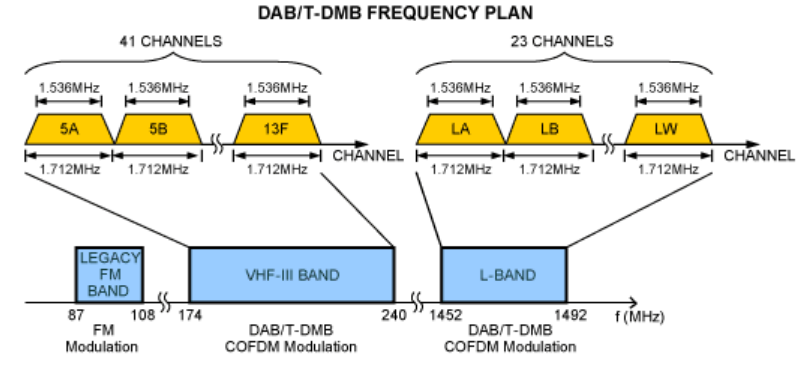

MAX2170/MAX2171低中频调谐器用于数字音频广播(DAB)和地面数字多媒体广播(T-DMB)系统，覆盖168MHz到240MHz (VHF-III)和1452MHz到1492MHz (L波段)输入频率范围。MAX2170/MAX2171具有高集成度，提供了一个低功耗、板上调谐器设计方案。其低中频架构省去了中频声表滤波器，将以2.048MHz为中心频率的对称基带输出到解调器。MAX2170提供晶振频率的缓冲输出，用于参考时钟，而MAX2171可输出晶振频率1/3的参考时钟。一个Σ- Δ小数N分频合成器用于优化OFDM应用中的近载波和宽带相位噪声性能，这种系统对于与强邻道干扰相关的1kHz相位噪声和宽带相位噪声非常敏感。

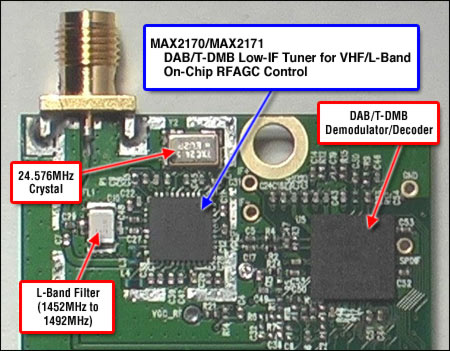

图1. MAX2170/MAX2171调谐器和解调器参考设计

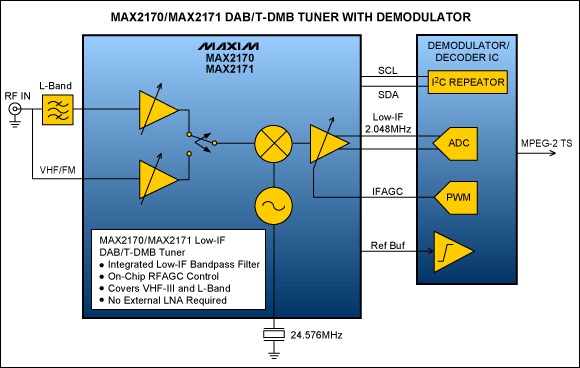

图2. 系统框图

实验室测量

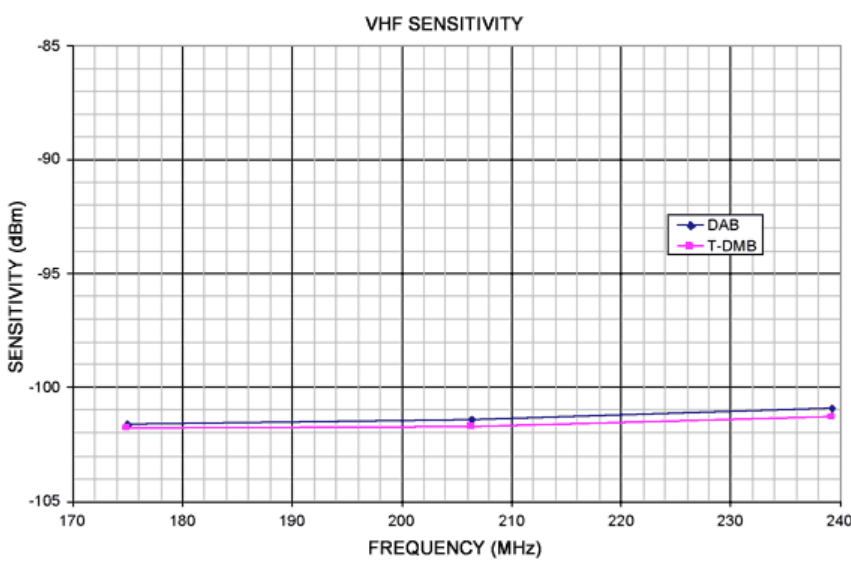

图3. 测得的VHF灵敏度在DAB模式下优于-100.9dBm，在T-DMB模式下优于-101.3dBm

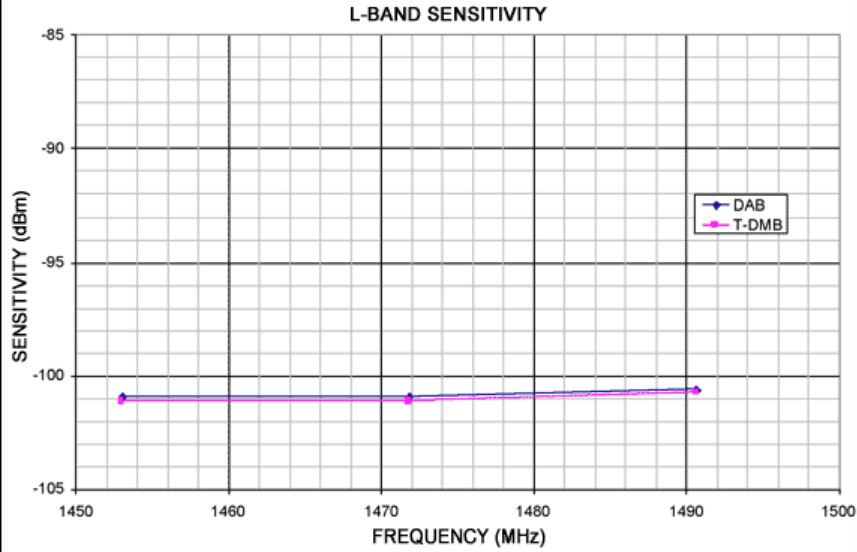

图4. 测得的L波段灵敏度在DAB模式下优于-100.6dBm，在T–DMB模式下优于-100.7dBm

图5.

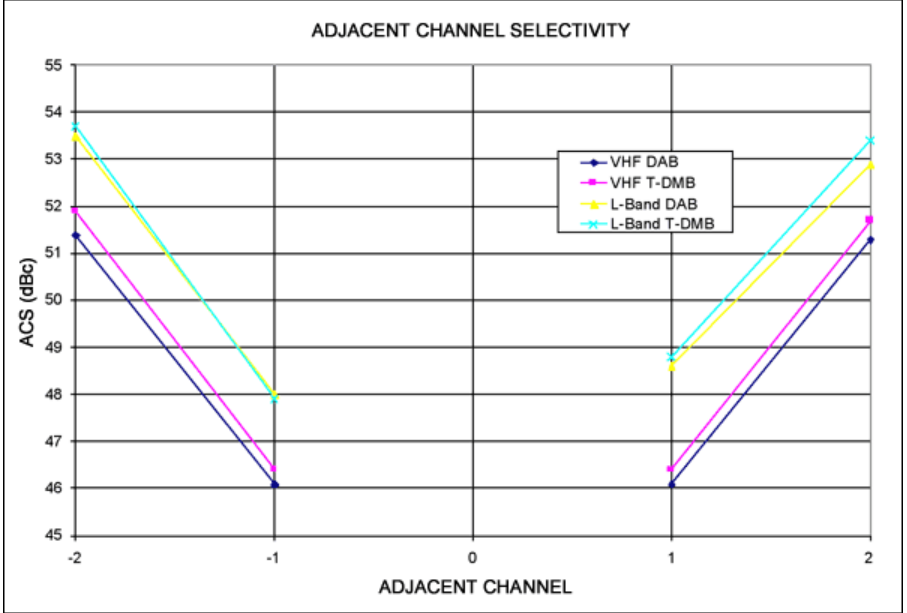

图5. 对于VHF，N±1邻道处的邻道选择性(ACS)优于46dBc，对于L波段则改善了将近2dB。在ACS测试中，所用信号强度为-70dBm，对于VHF频率为206.352MHz，L波段频率为1471.792MHz，信道间隔为1.712MHz .

附加测试

DAB和T-DMB模式下，在VHF和L波段的最大输入信号电平均为10dBm。这个输入电平受限于MAX2170/MAX2171器件的最大绝对额定值。

DAB
Parameter	Conditions	Measured	Units
Maximum Input	VHF: 174.928, 206.352, 239,200MHz	10, 10, 10	dBm
Maximum Input	L-Band: 1452.960, 1471.792, 1490.624MHz	10, 10, 10	dBm
Far-Off Selectivity, VHF (Desired: -70dBm, 206.352MHZ)	N+5MHz FM Adj N-5MHz FM Adj	66.7 66.6	dBc
Far-Off Selectivity, L-Band (Desired: -70dBm, 1471.792MHZ)	N+5MHz FM Adj N-5MHz FM Adj	67.0 66.9	dBc

T-DMB
Parameter	Conditions	Measured	Units
Maximum Input	VHF: 174.928, 206.352, 239,200MHz	10, 10, 10	dBm
Maximum Input	L-Band: 1452.960, 1471.792, 1490.624MHz	10, 10, 10	dBm
Far-Off Selectivity, VHF (Desired: -70dBm, 206.352MHz)	N+5MHz FM Adj N-5MHz FM Adj	67.0 66.9	dBc
Far-Off Selectivity, L-Band (Desired: -70dBm, 1471.792MHz)	N+5MHz FM Adj N-5MHz FM Adj	67.0 66.9	dBc
