升压DC/DC转换器与任何频率同步

作者联系方式

采用开关稳压器的电源通常需要对振荡器开关频率进行严格控制，主要是为了控制能够干扰敏感电路的高频噪声。 LT1310开关稳压器可与外部频率同步，从而将噪声抑制到清晰的频段，以便能够将其轻松滤除。

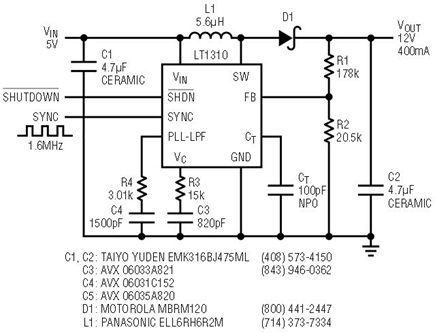

LT1310结合了集成锁相环的1.5A升压PWM DC/DC转换器，可与10kHz至4.5MHz范围内的任何频率同步。图1所示为使用1.6MHz的外部控制开关频率将5V转换为12V的应用。要与外部输入信号同步，必须正确选择定时电容和PLL滤波器元件。这是一个简单的过程，可使用图2中的图形完成。

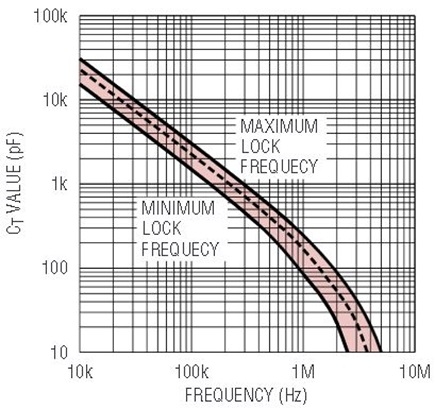

工作频率与定时电容(C_T)之间的关系如图2所示，基于指定的C_T值，上线和下线与最小和最大锁定频率对应。要选择正确的定时电容，请找到所需工作频率的交叉点和虚线。然后移动到相应的C_T值。

或者，使用下式作为起始点：

f_LOCK ≥ 2MHz时：

f_LOCK ≤ 2MHz时：

由于PLL的锁定范围接近2:1，可使用最近的标准值NP0电容。在图1所示的应用中，1.6MHz开关频率与100pF定时电容对应。图3所示为步进范围为1.2MHz至1.9MHz的输入频率，PLL在大约50µs内恢复锁定。由于开关频率会影响电感纹波电流，还须调整电感。表1所示为各种开关频率的推荐元件值。

图3.锁相环响应。

Table 1: Recommended component values for various switching frequencies (R4 = 3.01k)
Switching Frequency	C_T	C3	C4	R3	L1
600kHz	330pF	1500pF	2700pF	10k	10μH
1MHz	180pF	1000pF	2200pF	10k	6.2μH
1.6MHz	100pF	820pF	1500pF	15k	5.6μH
2MHz	68pF	820pF	1500pF	15k	4.7μH
2.5MHz	47pF	330pF	1500pF	20k	3.3μH
3MHz	33pF	330pF	1000pF	20k	2.7μH
