设计、搭建、测试

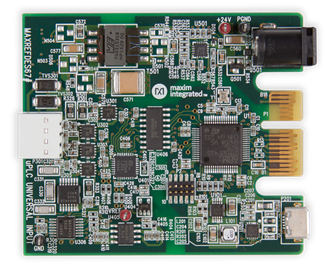

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

  • All Design Files
  • Schematic
  • BOM
  • PCB Files
  • Firmware Files
下载设计文件 50.63 M

评估硬件

产品型号带"Z"表示符合RoHS标准。评估此电路需要下列选中的电路板

  • MAXREFDES67# ($117.90) EV Kit
查询库存和在线购买

描述

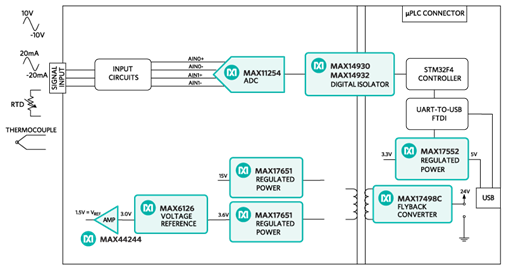

MAXREFDES67参考设计为完备的通用模拟输入板,适合工业应用。独特的24位前端支持双极性电压和电流、电阻温度检测器(RTD)和热电偶(TC)输入。MAXREFDES67提供Analog Devices超小尺寸微型PLC方案,有效分辨率高达22.3位,在-40°C至150°C范围内的温度误差低至±0.1%。

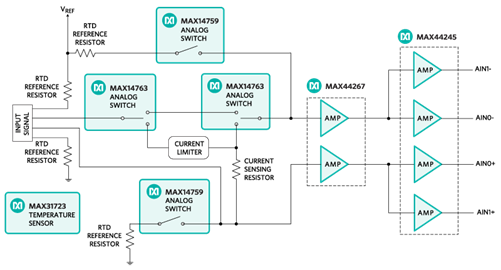

为提高易用性,创新的系统架构可在电路板上开关所有信号,无论采用哪种连接类型,连接器都无需跳线或附加连线。此外,系统中所有信号链元件均支持Maxim Integrated的超摆幅功能。超摆幅降低了对大电源的要求,允许每个元件支持较大的输入电压,同时采用低压电源工作。

电路板具有微型USB接口,快速连接至PC进行评估。此外,电路板使用24V电源供电,可利用电源或随电路板提供的AC-DC墙上适配器供电。

优势和特点

特征

  • 高精度
  • -10V至+10V ±20%电压输入
  • -20mA至+20mA ±20%电流输入
  • RTD和TC测试温度范围(-40°C至+150°C)
  • 软件控制输入类型
  • 24V输入保护
  • 电源和数据隔离
  • 电路板和传感器校准
  • 微型PLC规格
  • 器件驱动
  • C语言源代码示例
  • 测试数据

竞争优势

  • 设计灵活性
  • 加快上市时间
  • 易用性

应用
