设计、搭建、测试

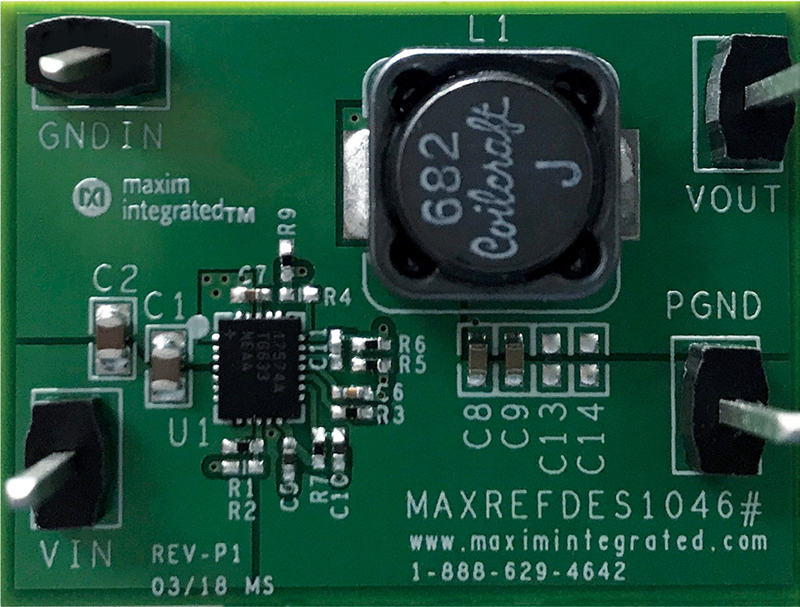

图示的电路板已装配完成且经过测试。

概览

设计资源

设计与集成文件

  • 原理图
  • PCB布局
  • 材料清单(BOM)
  • 测试结果
下载设计文件 1.65 M

描述

MAX17574是一款高效、高压、同步降压型DC-DC转换器,集成MOSFET,可在4.5V至60V输入电压下工作。该转换器可提供高达3A的电流。输出电压可在0.9V至90%VIN范围内编程设置。在-40°C至+125°C范围内,反馈电压调节精度为±0.9%。MAX17574采用峰值电流模式控制架构。该器件可以在脉冲宽度调制(PWM)、脉冲频率调制(PFM)或断续导通模式(DCM)控制方案下运行。可编程软启动功能有助于用户降低输入冲击电流。该器件还包含一个输出使能/欠压保护引脚(EN/UVLO),允许用户在所需的输入电压电平下开启器件。开漏RESET引脚可在成功完成输出电压调节后向系统提供延迟的电源良好信号。

优势和特点

  • 减少外部元件数量并降低总成本
  • 减少DC-DC稳压器库存数量
  • 降低功耗
  • 在恶劣工业环境中可靠运行
