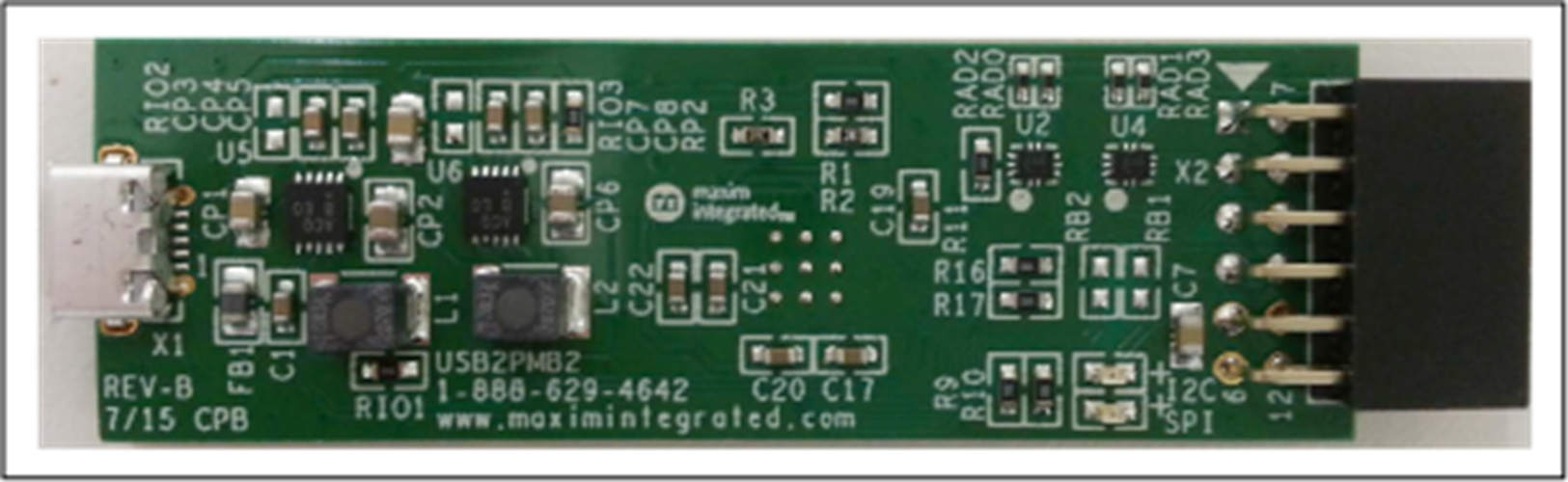

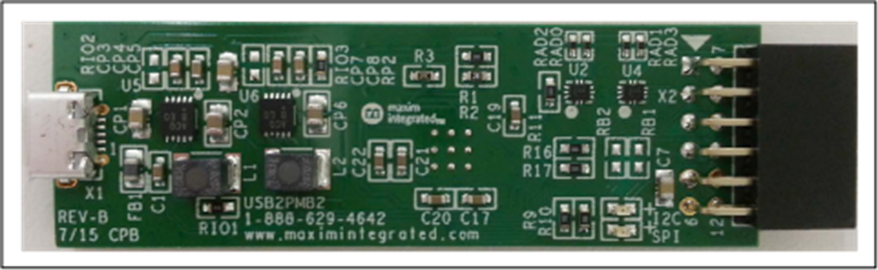

USB2PMB2

产品详情

本文档介绍Munich (USB2PMB2#)适配器板如何通过USB接收来自笔记本电脑的命令，创建I²C/SPI接口。提供了硬件设计文件以及USB2PMB2#与MAX11300PMB1、Santa Fe (MAXREFDES5#)、Campbell (MAXREFDES4#)、Fresno (MAXREFDES11#)及Corona (MAXREFDES12#)连接的结果。

如今，“便携”已经成为便利的代名词，几乎人人随身携带笔记本电脑，可利用这种优势为客户展示符合其要求的方案。有了这种便捷条件，我们还需要一个电路板，将笔记本电脑连接至许多工业、医疗及消费类应用中常见的信号链电子产品。该适配器板作为笔记本电脑与I²C/SPI接口器件之间的桥梁，能够很好地满足这种应用。

Maxim USB2PMB2#电路板要求定制软件，可随评估系统(EV system)一起定购。Munich设计集成了低功耗、1.2A、PWM降压型DC-DC转换器(MAX1556)；双通道、高速、USB至多功能UART/FIFO IC (FT2232HL)；高速USB开关；以及4K MICROWIRE^®兼容串行EEPROM。Munich适配器板支持USB至I²C/SPI接口，适用于所有兼容Pmo™的插件式外围模块，例如Maxim Campbell、Santa Fe、Fresno以及Corona等参考设计。

评估板的数据资料中包括评估系统的定购信息。评估系统是评估板和接口板(例如USB2PMB2#)及定制软件的组合。关于快速入门以及详细的操作指南，请参考相应的评估板数据资料。USB2PMB2#在Windows^® 7、Windows 8及Windows XP^®系统下经过测试。

应用

• 工业自动化
• 工业传感器
• 医疗
• PLC
• 过程控制
