概览

优势和特点

  • 采用高达5.5V的输入电源
  • MAXM17623提供90.3%的高效率(VIN = 5V,VOUT = 1.5V,IOUT = 400mA)
  • MAXM17624提供95.2%的高效率(VIN = 5V,VOUT = 3.3V,IOUT = 400mA)
  • 负载电流高达1A
  • 2MHz固定开关频率(MAXM17623)
  • 4MHz固定开关频率(MAXM17624)
  • 可选择脉冲宽度调制(PWM)和脉冲频率调制(PFM)工作模式
  • 1ms内部软启动时间
  • 通过将上拉电阻连接到相应的输入电压提供电源良好(PGOOD)输出
  • 薄型表贴元件
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • 符合CISPR32 (EN55032) B类传导和电磁辐射骚扰相关要求

产品详情

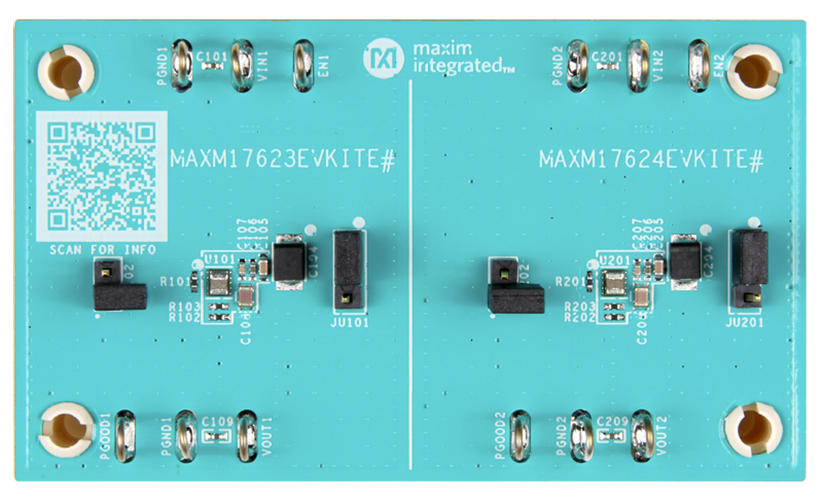

MAXM17623/MAXM17624评估套件(EV套件)设计可靠,用于评估MAXM17623/MAXM17624模块的性能。这些模块分别经过配置,可通过评估套件展示优化性能和元件尺寸。

MAXM17623模块在2MHz的开关频率下提供高达1A的电流。该模块配置为通过2.9V至5.5V输入提供1.5V输出。

MAXM17624模块在4MHz的开关频率下提供高达1A的电流。该模块配置为通过3.6V至5.5V输入提供3.3V输出。

该评估套件具有选择工作模式(脉冲宽度调制和脉冲频率调制)和使能输入的功能。MAXM17623/MAXM17624模块数据手册提供器件的完整描述,在使用评估套件之前应同时参阅该评估套件数据手册与本数据手册。



应用

  • 电池供电应用
  • 分布式电源系统
  • 工业传感器和过程控制
  • 负载点电源
  • 标准5V供电轨电源
