MAX98415AEVSYS/MAX98425AEVSYS 评估套件

概览

优势和特点
产品详情

优势和特点

全面装配且经过测试
EV System 提供独立的评估解决方案
单板上可进行单声道或立体声操作
可连接多个 EV 系统来评估多通道音频解决方案
广泛的连接点和测试柱
内置放大器输出滤波器选项

产品详情

MAX98415A/MAX98425A 评估系统(EV 系统)是经过完整组装和测试的系统，用于评估 MAX98415A/MAX98425A 立体声 D 类音频放大器。该 EV 系统由 MAX98415A/MAX98425A 开发板（DEV 板）、ADI 公司音频接口板 III (AUDINT3) 和 USB 电缆组成。

建议使用 AUDINT3 板作为 EV 系统对 DEV 板进行评估。MAX98415A/ MAX98425A 支持标准 I²S 接口、左对齐格式和时分复用 (TDM) 数字音频接口。

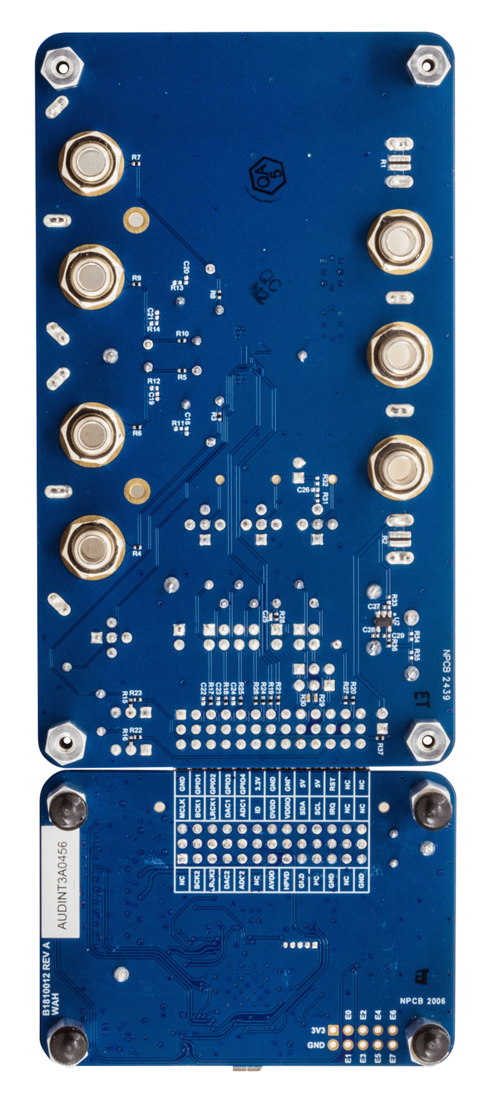

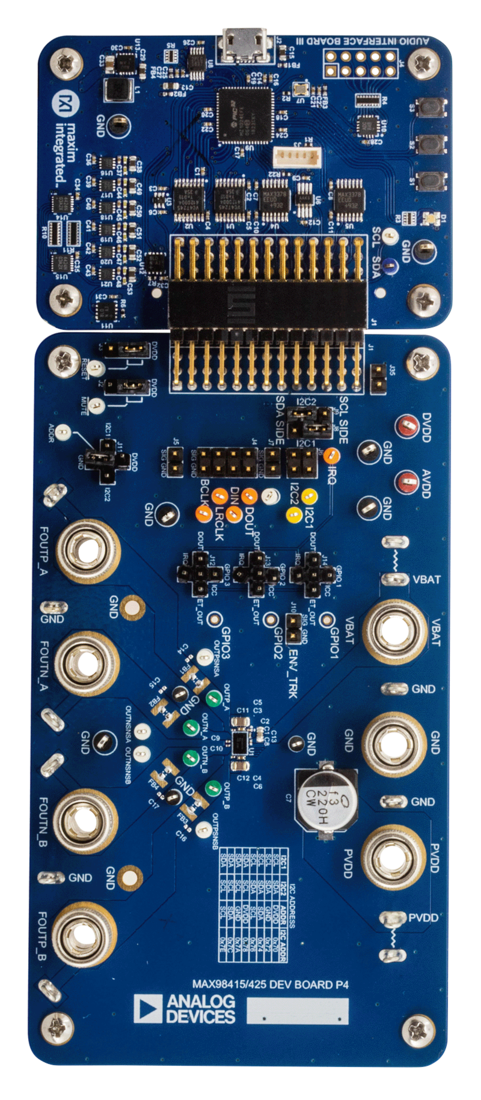

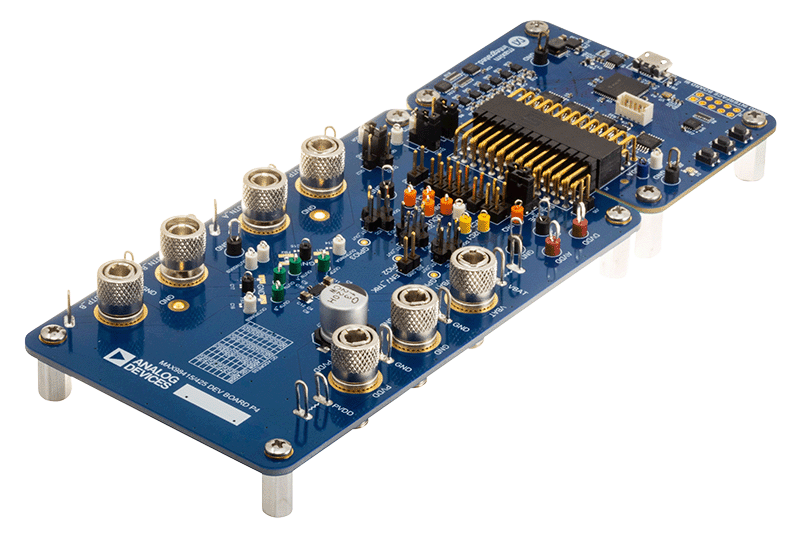

除了评估 DEV 板所需的 1.8V AVDD 和 DVDD 电源外，AUDINT3 板还提供 USB 转 PCM 接口。请注意，如果不使用 AUDINT3，则 AVDD 和 DVDD 可以由外部供电，也可以通过板载 LDO 和更换几个 0Ω 电阻供电。MAX98415A/MAX98425A DEV 板需要两个额外的电源输入，2.4V 至 5.5V (V_BAT) 和 3V 至 22V (PVDD)。用户指南中的图 1 和图 2 显示 DEV 板和 AUDINT3 板。
