概览

优势和特点

  • 宽输入电压范围：2.7V 至 16V
  • 输出电压范围：0.4V 至 5.8V
  • 可选：开关频率、OCP 阈值、DEM 功能、DCM 模式、电压环路增益和 PMBus 地址
  • 高效率和电源密度
  • 元件数量少
  • 经过验证的 PCB 布局
  • 全面装配且经过测试的基本功能

产品详情

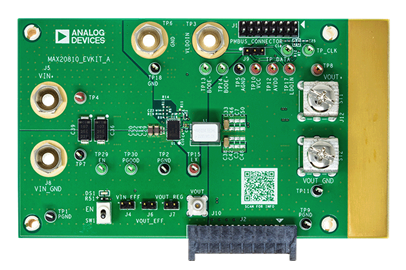

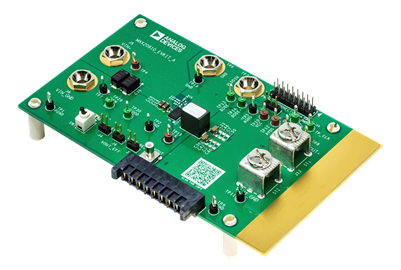

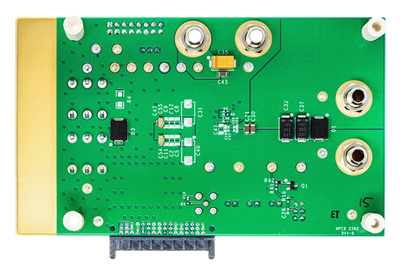

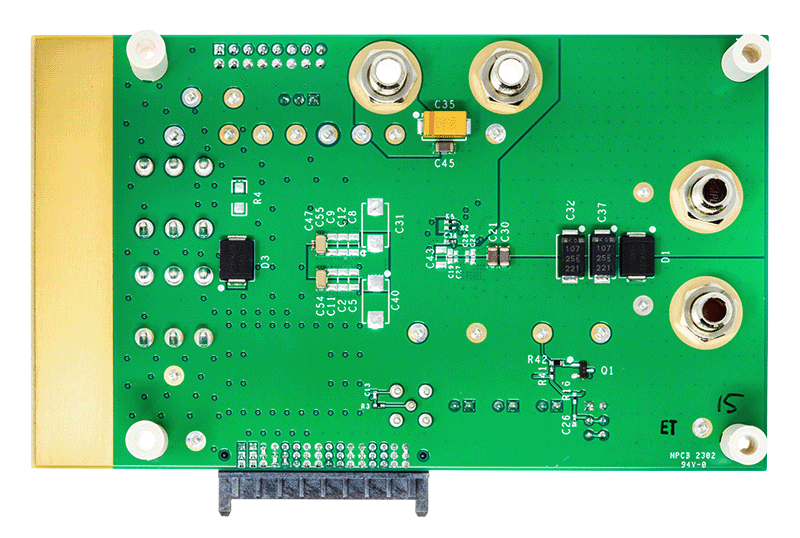

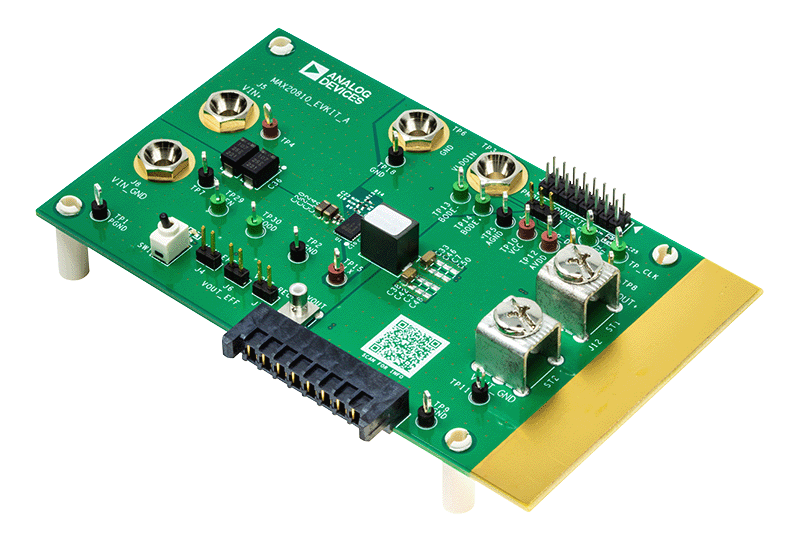

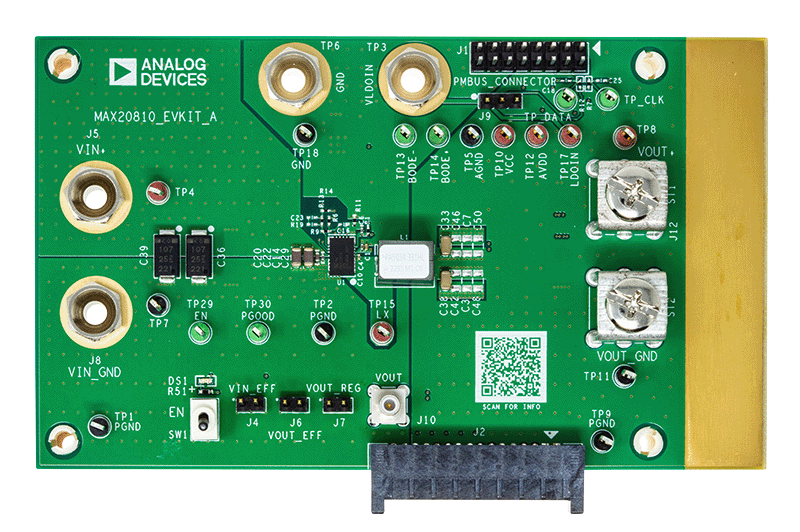

MAX20810 评估套件（EV 套件）是一款参考设计平台，用于评估 MAX20810。MAX20810 是一款单路输出、全集成、高效降压型 DC-DC 开关稳压器，具有 PMBus™ 接口。MAX20810 有一个内部 1.8V LDO 输出，为栅极驱动器 (VCC) 和内部电路 (AVDD) 供电。该套件还包含可选的 LDO 输入引脚 (LDOIN)，可以连接 2.5V 至 5.5V 偏置输入电源来实现更高效率。该评估套件能够为负载提供高达 10A 的电流。该评估套件是一款全面装配且经过测试的多层 PCB，用于实现高效率和高功率密度解决方案。

通过选择关键转换器配置参数作用于两个外部电阻，可实现设计灵活性，以满足多种应用场景的要求。

有关该套件的详细描述、特性、优点和参数信息，请参考 MAX20810 IC 数据手册。

技术与领域

相关产品

系统需求

  • MAX20810 EV 套件
  • MAX20810 评估套件数据手册（本文档）
  • 2.7V 至 16V 电源，可选 3.3V 外部电源
  • 0 至 10A 负载
  • 数字万用表
  • 示波器和探头
  • 带备用 USB 端口的 Windows PC
  • MAXPOWERTOOL002 USB 转 SMBus 接口（单独订购）
  • Maxim Digital PowerTool GUI 软件
