概览

优势和特点

  • 集成IC充分缩小了电路板面积和布局
  • 输入电压范围：3.0V至4.2V
  • 可通过I2C实现用户可编程设置
  • 质询/响应或简单的窗口看门狗
  • 2.1MHz固定频率开关
  • 通过 ERROR 和 RESET 引脚进行错误监控
  • 装配完成且经过测试
  • 包含汽车级元件且经过验证的PCB布局

产品详情

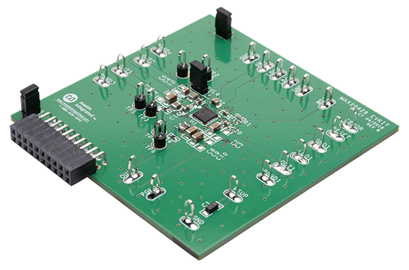

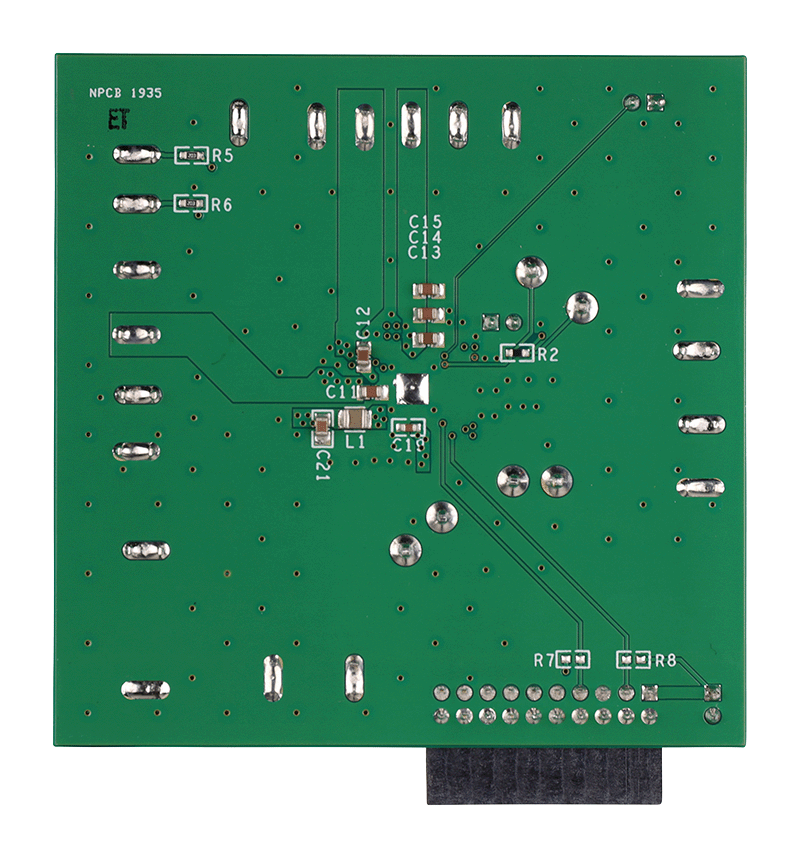

MAX20428评估套件（EV套件）是一款装配完成且经过测试的应用电路，适用于MAX20428高效八路输出低压PMIC。该评估套件可在+3V至+4.2V的正常输入电压范围内对每路输出进行满载条件下输出测试。该IC具有两种看门狗工作模式：质询/响应和简单窗口模式。也可以将其禁用以简化评估。必须使用I2C通信才能配置MAX20428并监控错误。PC至I2C接口（如MINIQUSB或MAX32625PICO）以及用于读取和写入I2C寄存器（例如SimpleI2C）的软件有助于简化测试。

技术与领域

相关产品

使用入门

如需完整文档，请填写保密协议(NDA)。要申请获取NDA，请单击此处。

系统需求

  • MAX20428评估套件
  • I2C 读写软件，比如简单I2C
  • I2C 接口，如MINIQUSB或MAX32625PICO（PICO板）
  • 直流电源（提供3.9V输出能力）
  • 数字万用表(DMM)
  • 电子负载
