概览
优势和特点
- 两个隔离的电压测量通道
- 范围：±125 伏
- 分辨率：1 mV
- 阻抗：2 MΩ
- 一个带可编程压降的独立电流测量通道
- 范围：10 微安、100 微安、1 毫安、10 毫安、100 毫安、1 安、10 安、30 安
- 分辨率：10 纳安、10 纳安、100 纳安、1 微安、10 微安、100 微安、1 毫安、1 毫安
- 准确性：0.025% 读数 + 0.01% 范围
- 电压降范围：0 V 至 5 V
- 一个隔离式可编程电流负载
- 范围：10 微安、100 微安、1 毫安、10 毫安、100 毫安、1 安、10 安、30 安
- 分辨率：10 纳安、10 纳安、100 纳安、1 微安、10 微安、100 微安、1 毫安、1 毫安
- 精度：0.025% 读数 + 0.01% 范围
- 最大功率：150 瓦
- 自动温度监测和热管理
- 可以使用多个仪表来支持多输入或大电流（>30 A）应用。
- USB-C 接口
产品详情

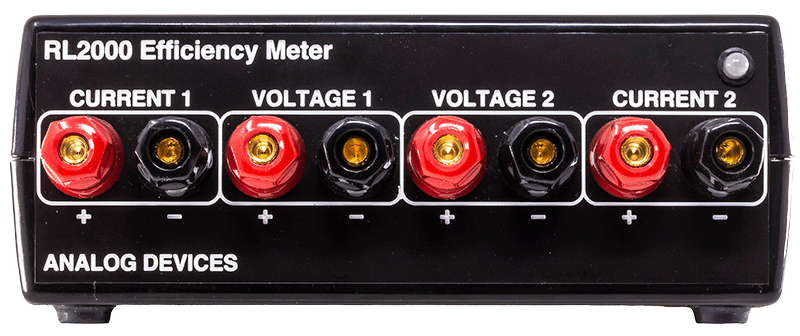

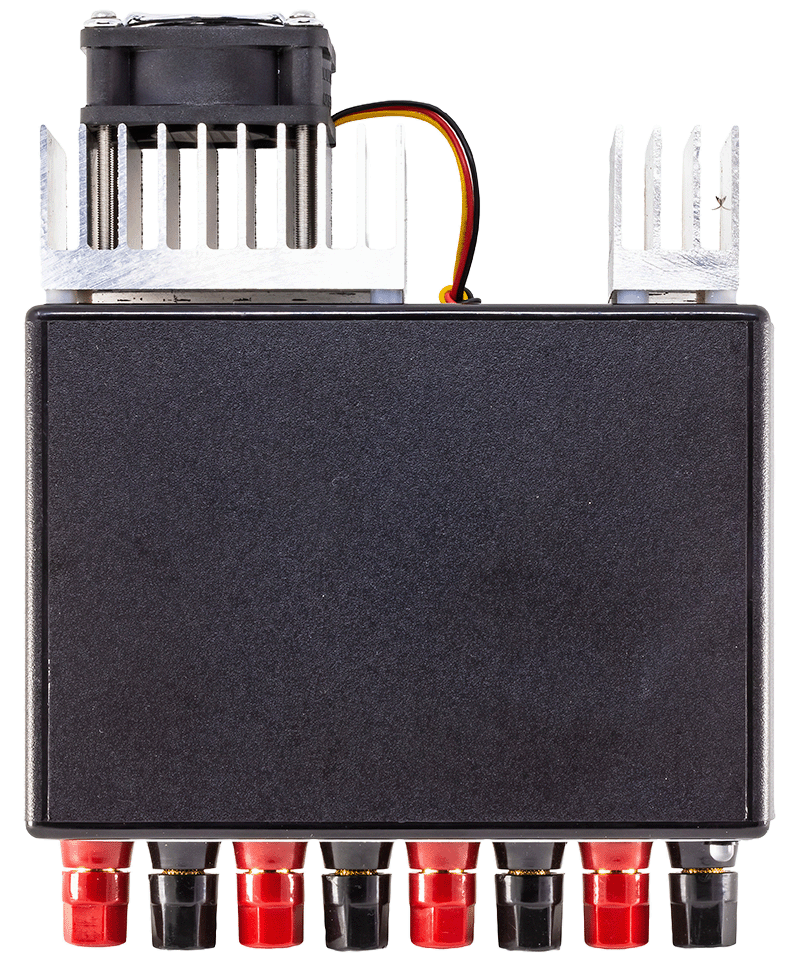

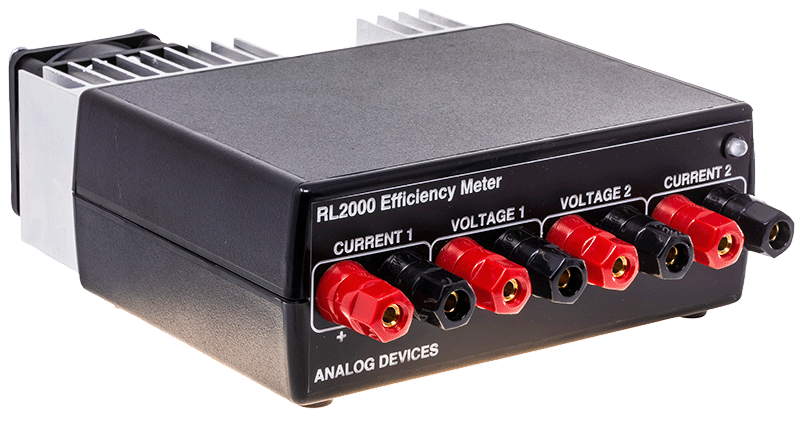

EVAL-LTPA-RL2000 是一款紧凑型实验室仪器，专为与 LTpowerAnalyzer® 套件配合使用而设计，用于表征电源设计在多个负载电流值下的效率。 RL2000 具有两个电压输入和两个电流输入，能够同时测量输入功率和输出功率，最大可达 150 W。
RL2000 的电压输入测量范围为 ±125 V，电流输入和负载测量范围为 10 µA、100 µA、1 mA、10 mA、100 mA、1 A、10 A 和 30 A。为了方便使用，RL2000 实现了自动量程功能，可以根据测量的输入自动切换到最合适的量程。
应用
- 实验室仪器
