优势和特点
- 完整的单相负载点 (POL) 解决方案。
- 在 15A 时，从 12VIN 到 1VOUT 的满载效率为 87.8％。
- PMBus 遥测输出电流、参考电压、输入电压和结温。
产品详情

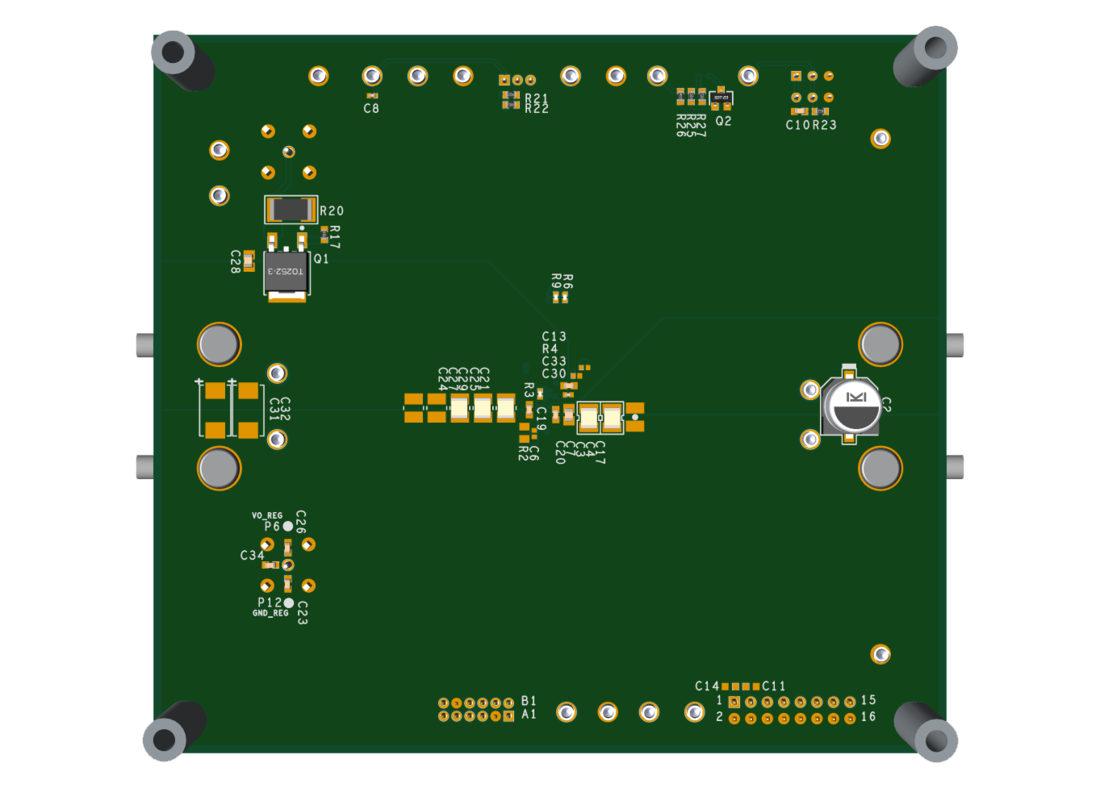

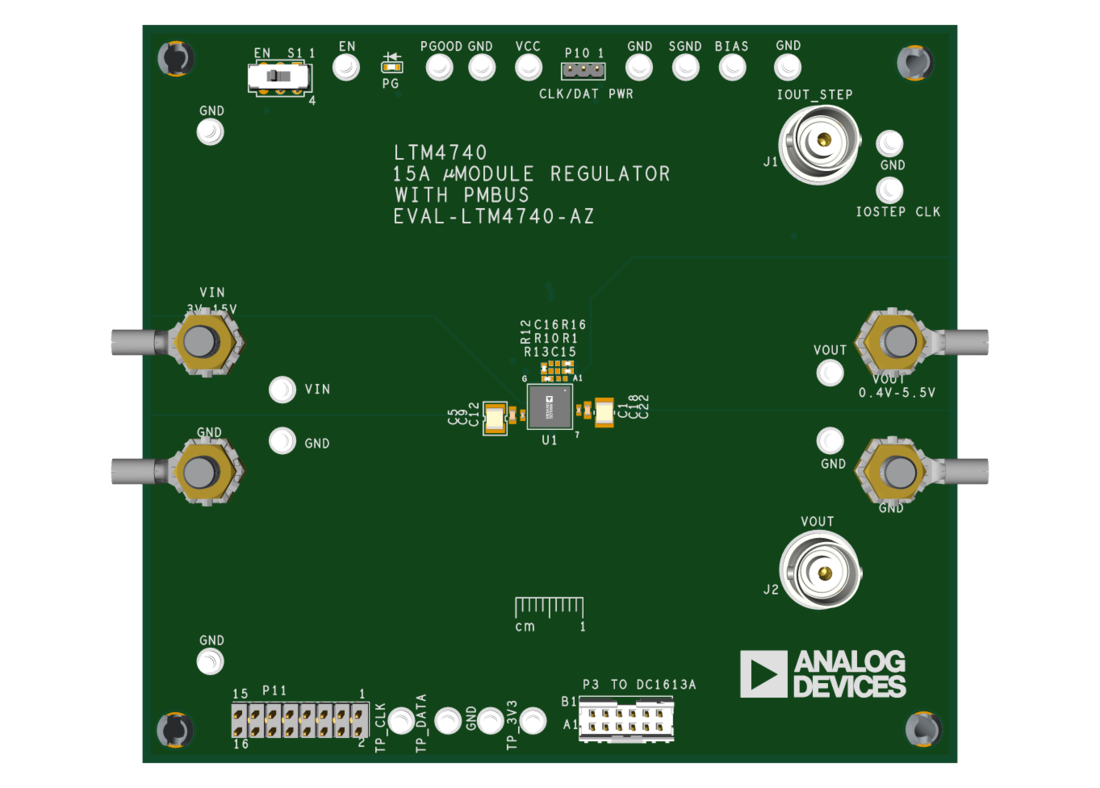

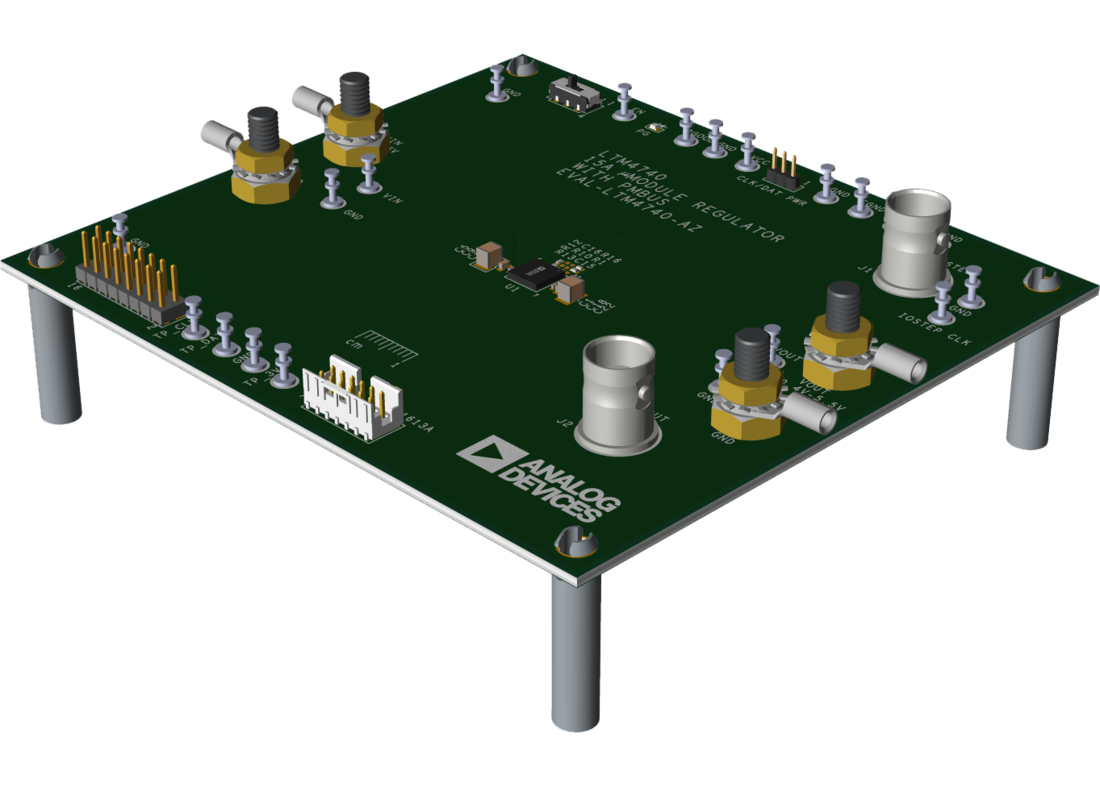

EVAL-LTM4740-AZ 评估板采用 LTM®4740：一款完整的、高效率、高功率密度的单路 15A DC-DC 降压电源模块（微型模块）稳压器，带有电源管理总线（PMBus）接口。 μ® LTM4740 采用 49 引脚 6.25mm × 6.25mm × 5.07mm 球栅阵列 (BGA) 封装。在使用 EVAL-LTM4740-AZ 评估板或对其进行任何硬件更改之前，请阅读 LTM4740 数据手册。
EVAL-LTM4740-AZ 输入电压范围为 3V 至 15V，输出电压范围为 0.4V 至 5.5V。最大负载电流为 15A。输出电压通过反馈电阻分压器或者 PMBus VOUT_COMMAND 进行调整（出厂默认输出电压为 1V）。开关频率范围为 500kHz 至 2MHz（出厂默认频率为 500kHz），通过 PGM1 上的引脚电阻或使用 PMBus 命令进行配置。PGM1 引脚处的电阻值也用于调整控制环路补偿参数。PGM0 引脚上的电阻值用于配置正过流 (POC) 保护触发级别和出厂默认 PMBus 地址 (0x39h)。出厂默认的 POC 保护将峰值电感器限流值设置为 20A。在环境温度较高的情况下，电流输出可能需要降低（更多详情请参阅 LTM4740 数据手册）。
板载 12 针连接器、I2C/PMBus/系统管理总线 (SMBus) DC1613A 加密狗控制器和 LTpowerPlay 开发工具为与 EVAL-LTM4740-AZ 评估板通信和编程提供了一种简便的方法。®
