EVAL-LTM4682-A1Z
EVAL-LTM4682-A1Z：LTM4682 | 低 VOUT 四路 31.25A 或单路 125A μModule 稳压器，具有数字电源系统管理功能
顶部
概览
优势和特点
- 四路数字可调模拟环路，带有用于控制和监控的数字接口。
- 针对低输出电压范围和快速负载瞬态响应进行了优化。
- 15mm × 22mm × 5.71mm 球栅阵列 (BGA) 封装。
产品详情

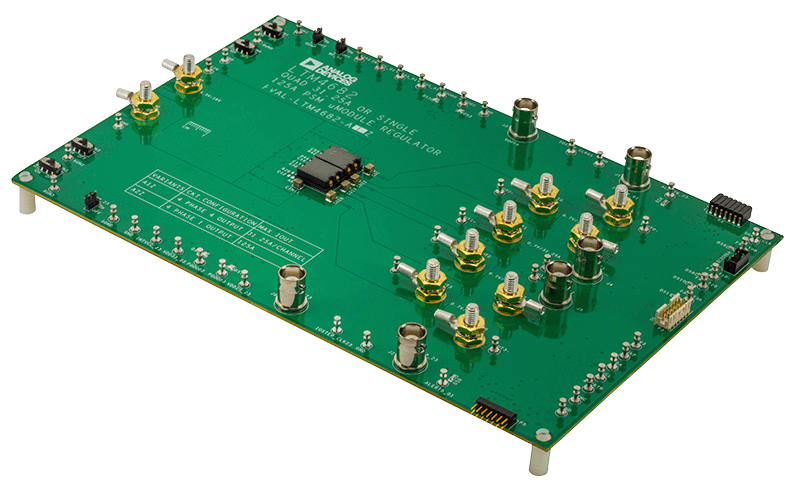

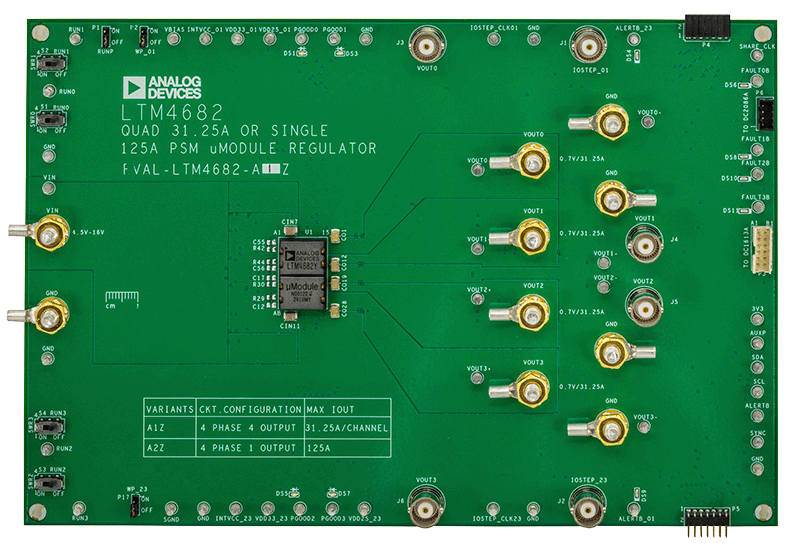

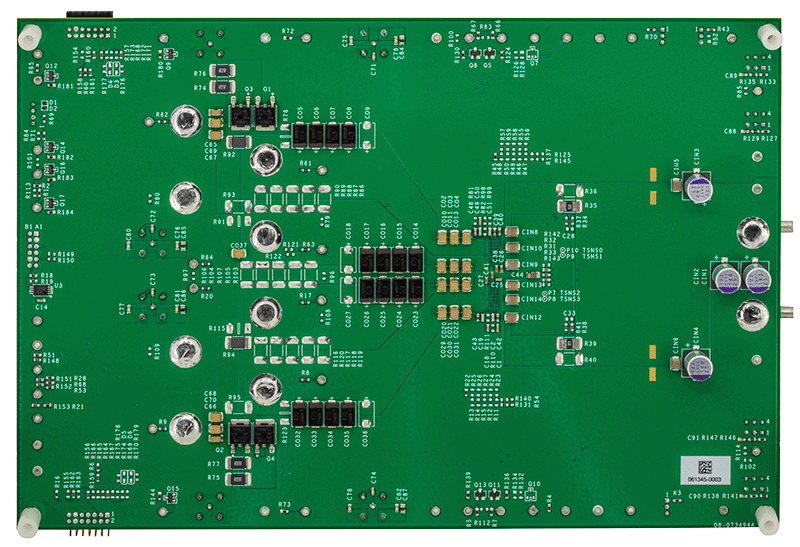

EVAL-LTM4682-A1Z 评估板采用 LTM®4682：宽输入和输出电压范围、高效率和高功率密度、四输出多相® 直流对直流降压 μ模块® （微模块）电源调节器，带有数字电源系统管理 (PSM)。EVAL-LTM4682-A1Z 评估板配置为 4 相 4 输出。另外还提供具有 4 相单输出的类似评估板（EVAL-LTM4682-A2Z）。
EVAL-LTM4682-A1Z 评估板’的默认输入电压范围为 4.5V 至 16V。然而，如果 VIN 低于 6V 且在 4.5V ≤ VIN ≤ 5.75V 以内，则需要对某些现有的板载组件进行微小修改。参见步骤 8（低 VIN 下的操作：4.5V ≤ VIN ≤ 5.75V)，请参见“程序”部分。
出厂默认输出电压 VOUT [0:3] 为 0.7V，每通道最大负载电流为 31.25A。每个通道可以提供高达 31.25A 的最大负载电流，但当所有输出导轨都打开且满载时，也可以使用强制气流和散热片来进一步优化输出功率。评估板输出电压可在 0.7V 至 1.35V 之间调整。调整输出电压时，请参阅 LTM4682 数据手册以了解热降额曲线和建议的开关频率。
请参阅用户指南了解完整描述。
