EVAL-LTC7890-BZ

产品详情

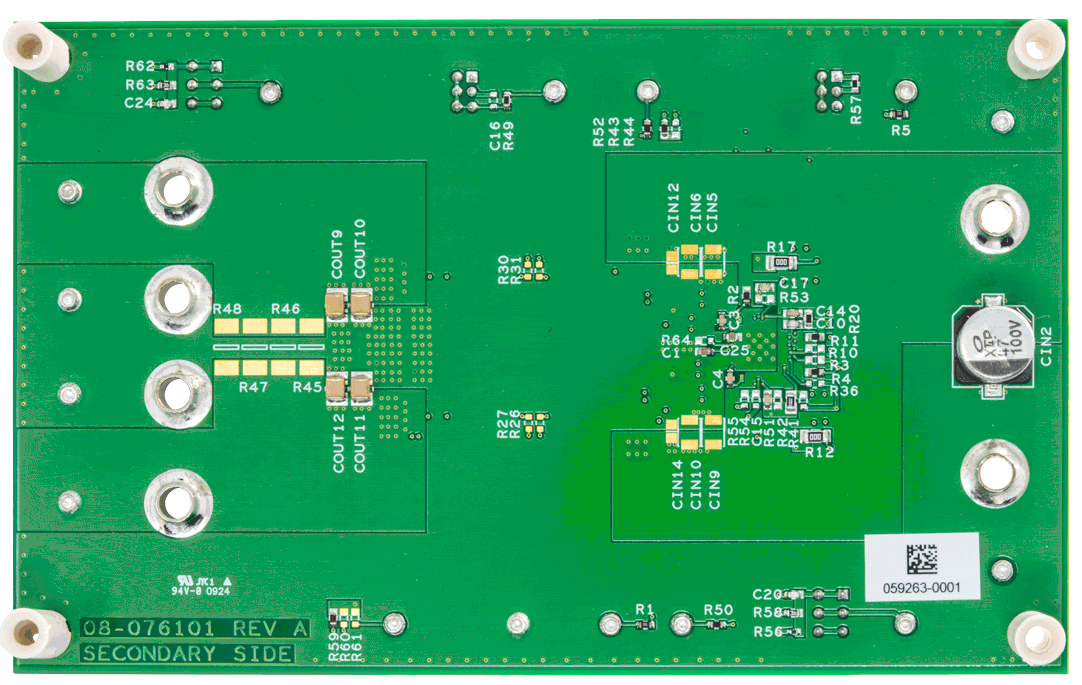

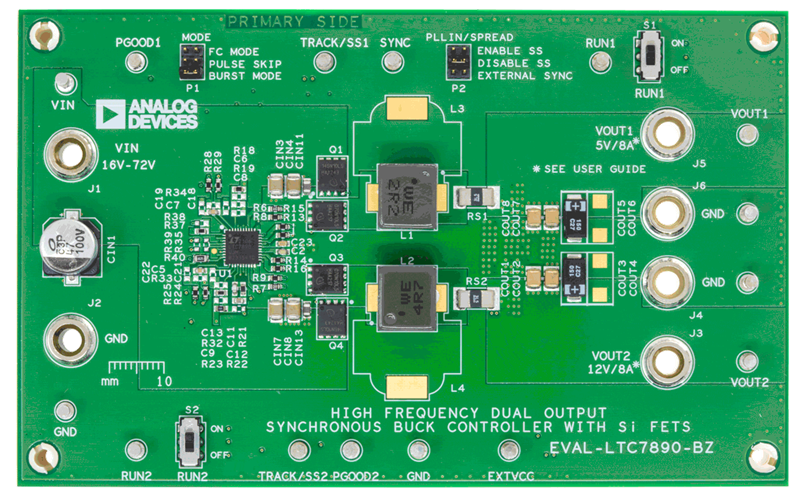

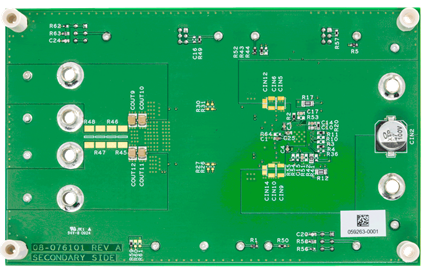

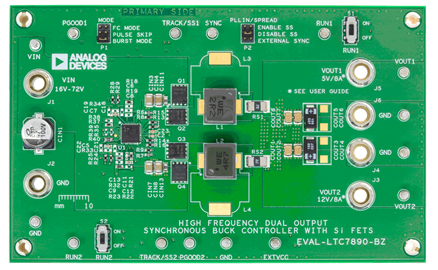

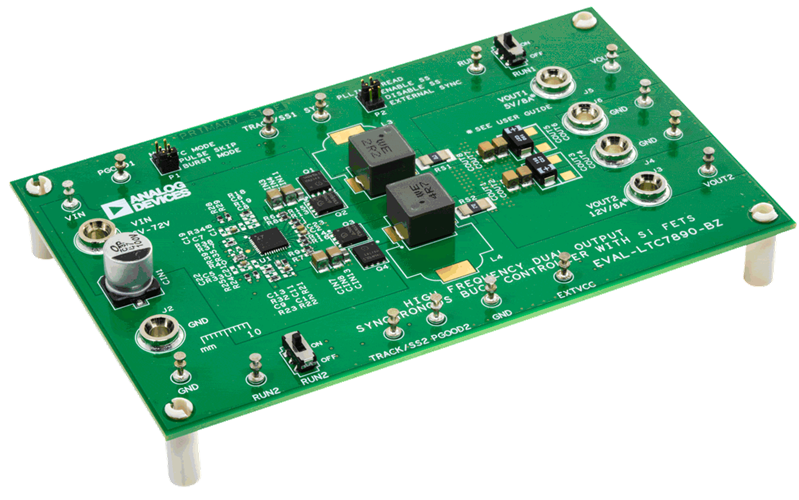

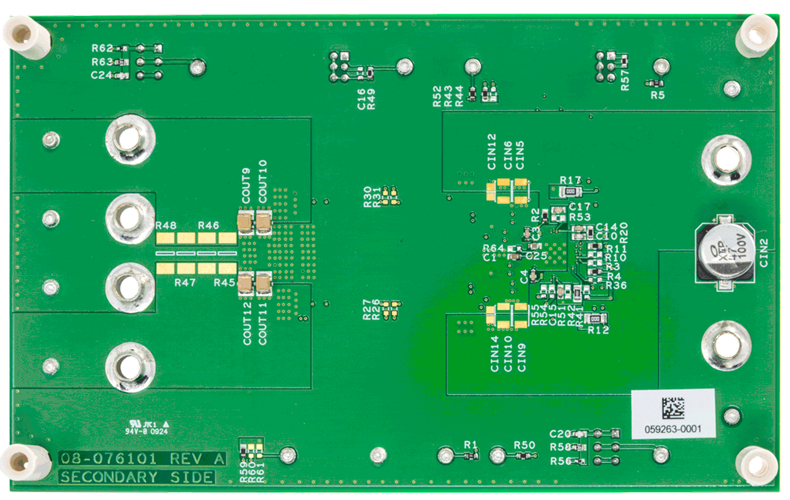

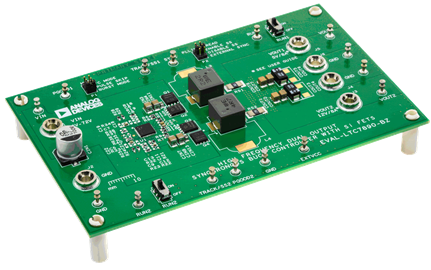

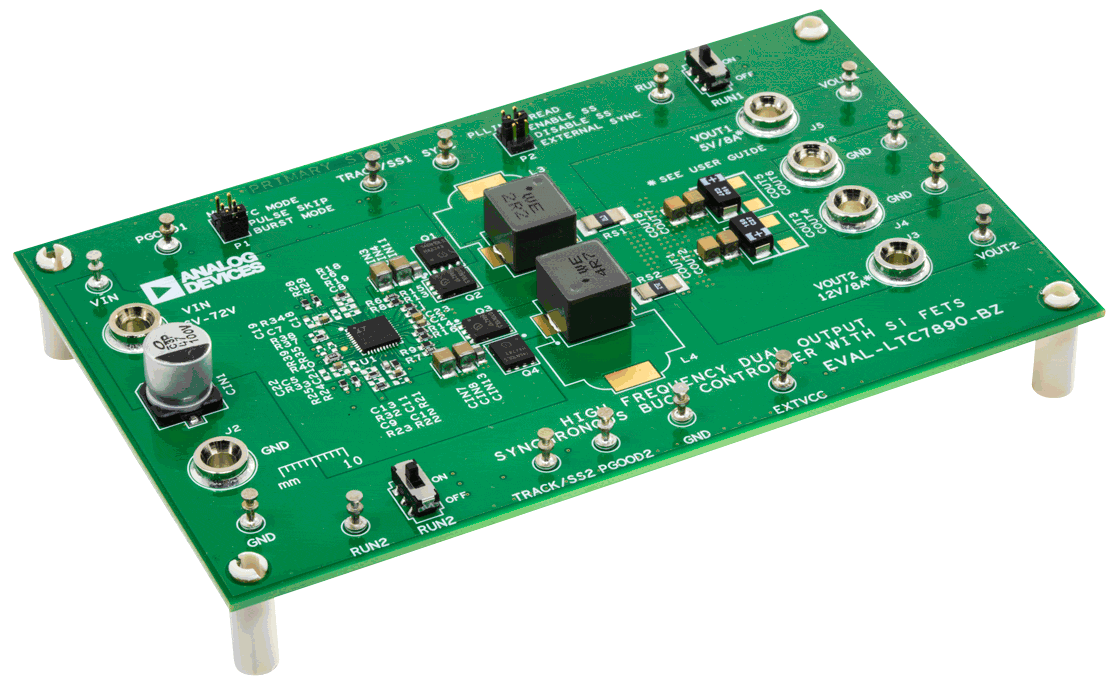

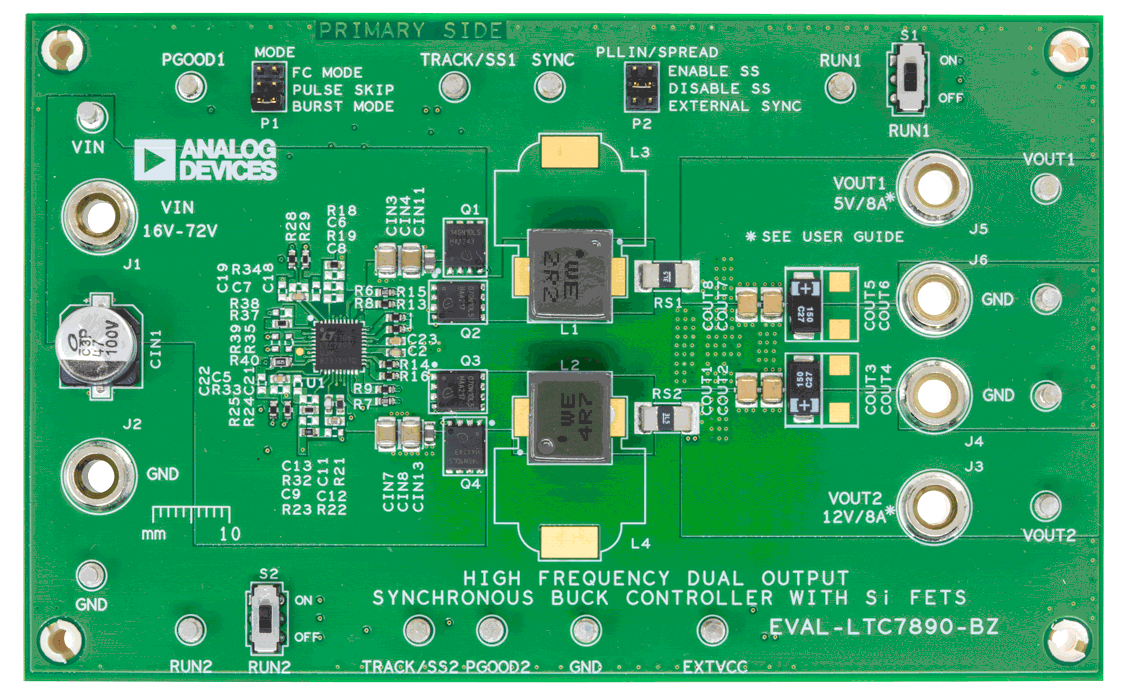

演示电路 EVAL-LTC7890-BZ 是一款双输出同步降压型转换器，可驱动 N 通道硅 (Si) 场效应晶体管 (FET)。EVAL-LTC7890-BZ 评估板具有 100V 逻辑电平 Si FETs。

EVAL-LTC7890-BZ 具有​​ LTC^®7890：一款低静态电流高频（从 100kHz 到 3MHz 的可编程固定频率）双路降压型 DC/DC 同步控制器，具有用于 GaN FET 的专用驱动器功能，也可用于驱动逻辑级硅 FET。要评估带有 GaN FET 的 LTC7890，请参考 EVAL-LTC7890-AZ 评估板，该评估板在 20A 电流下_输出 12V 电压，以及在 20A 电流下_输出 5V 电压。

EVAL-LTC7890-BZ 的工作输入电压范围为 16V 至 72V，而 LTC7890 的工作输入电压最高可达 100V。EVAL-LTC7890-BZ 评估电路产生两个输出：5V 和 12V，分别具有高达 10A 的输出。EVAL-LTC7890-BZ 配置有用于电流检测的检测电阻。模式选择器允许 EVAL-LTC7890-BZ 在轻载期间强制连续运行，或是以脉冲跳跃或突发模式^® 运行。LTC7890 的 EXTV_CC 引脚可接入开关稳压器的输出或其他可用电源进行供电，从而降低功耗并提高效率。请参阅 LTC7890 的数据手册，以获得完整的器件运行说明和应用信息。

该性能摘要表总结了评估电路在室温下的性能。为了适应不同的应用，可以轻松修改该评估电路，包括两相单输出。LTC7890 采用 40 引脚 (6mm × 6mm)、侧面可润湿 QFN 封装。请参阅数据表以及此 EVAL-LTC7890-BZ 评估电路用户指南。

下面提供了此电路板的设计文件：www.analog.com。
