EVAL-LTC7878-BZ

产品详情

评估电路 EVAL-LTC7878-BZ 采用 LTC^®7878：具有电感器 DCR 电流检测功能的 70V 并行升降压控制器。LTC7878 是一款四开关升降压开关稳压器，可安全轻松地在高于、低于或等于输出电压的情况下工作。恒定频率峰值电流模式架构允许高达 600kHz 的锁相开关频率。可编程的输入或输出电流环路可调节平均输入或输出电流，使其适合电池充电应用。此外，LTC7878 具有 5V 至 70V 的宽输入和输出范围，并支持在工作区域之间的无缝低噪声变迁，是适用于工业和电信系统的理想选择。

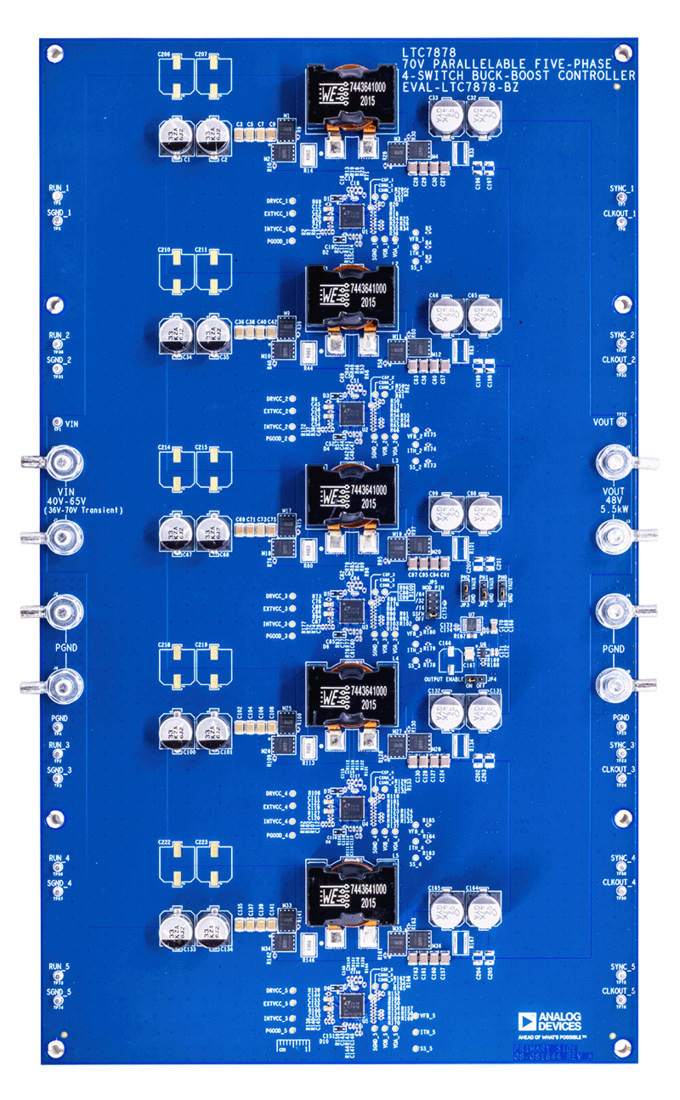

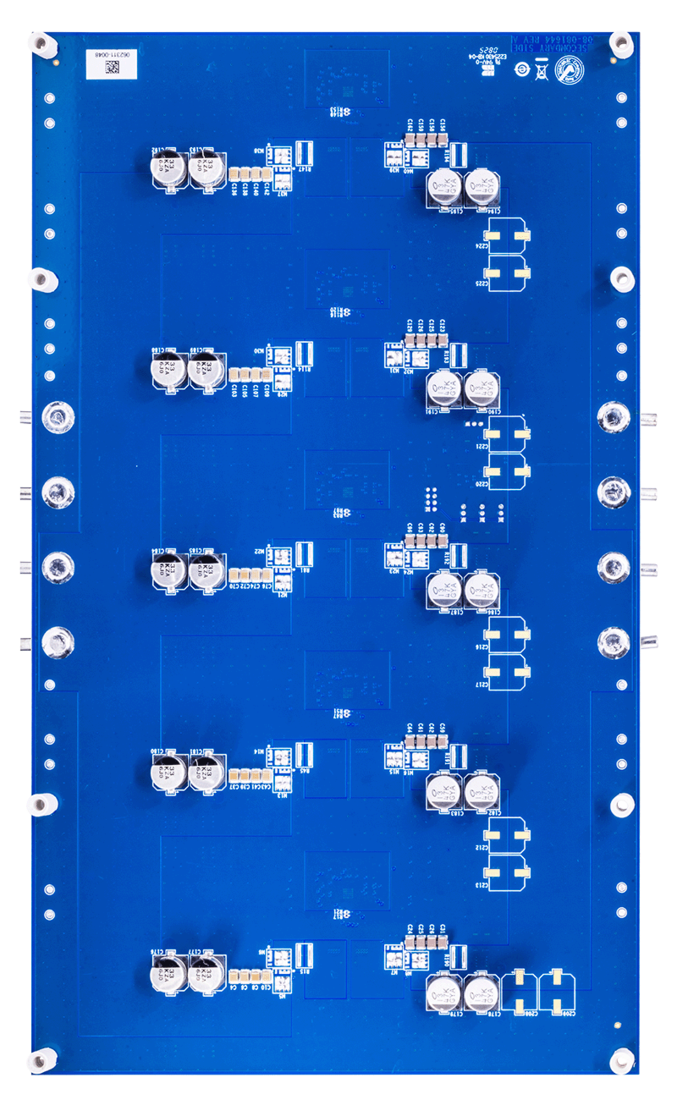

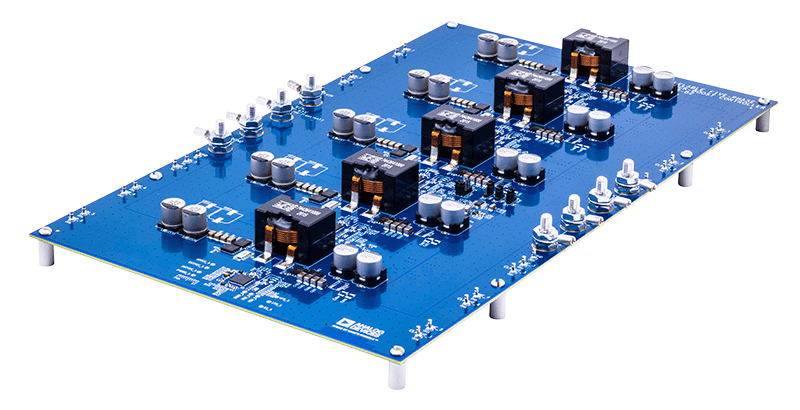

EVAL-LTC7878-BZ 在 36V 至 65V 的输入电压范围内工作，可产生 48V 的输出和至少 5.5kW 的输出功率。该电路板采用 5 个并联的 LTC7878’ 来实现非常高的功率。并联操作的开关频率设置为 150kHz，从而产生高效的电路。相邻输出相移为 72° 偏移，从而交错切换，同时仍提供良好的均流。

LTC7878 具有精密的基准电压源，可以在整个工作条件下产生具有 1% 容差的输出电压。该转换器在满载工作 V_IN 下可实现 98% 以上的效率，输出功率为 5.5kW。

该控制器板可轻松修改，以便在 1V 至 70V 的范围内调节输出电压。它具有多相/多 IC 并行操作功能，以便为高功率应用进行修改。

EVAL-LTC7878-BZ 提供了一种用于产生 48V 输出的高性能、经济高效的解决方案。LTC7878 数据手册提供了该器件、其运行和应用信息的完整说明。必须结合 EVAL-LTC7878-BZ 用户指南阅读该数据表。
