EVAL-LT3099

产品详情

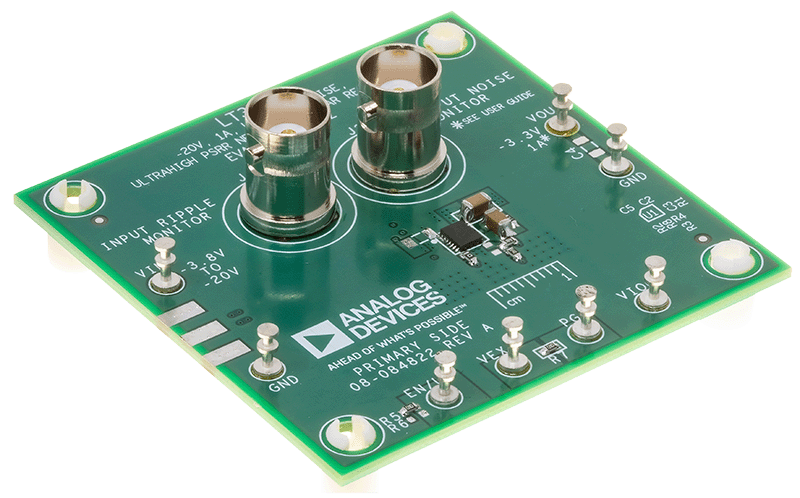

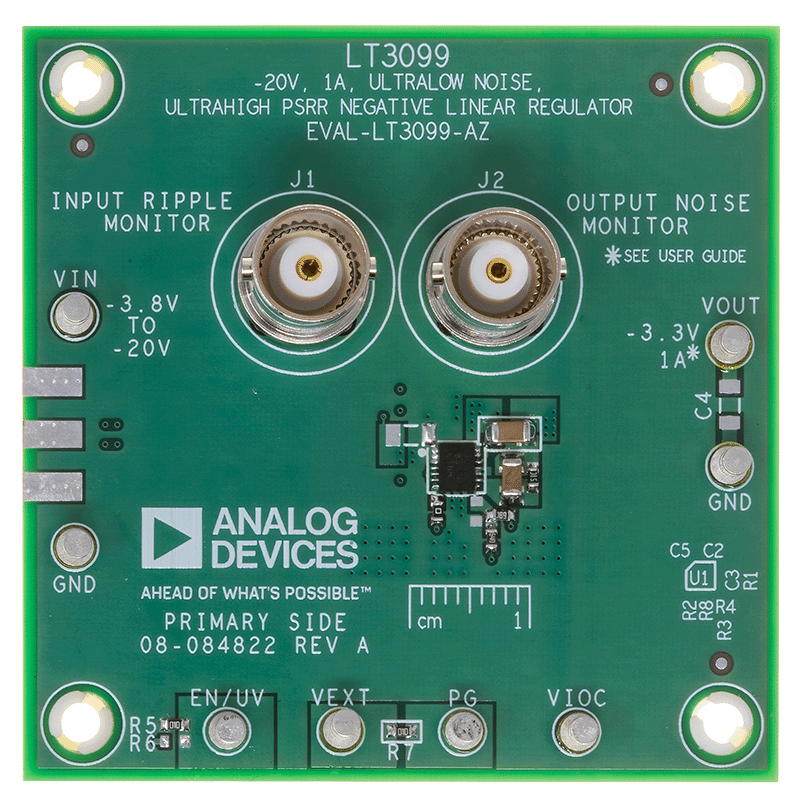

LT3099 评估板 (EVAL-LT3099-AZ) 具有 LT®3099，这是一款 -20V、1A、超低噪声、超高电源抑制比 (PSRR) 负线性稳压器，并集成了电压输入至输出控制 (VIOC) 跟踪功能。VIOC 用于控制上游开关转换器，以维持 LT3099 两端的恒定电压，从而最大限度地降低功耗并维持 PSRR。

EVAL-LT3099-AZ 的工作输入电压范围为 -3.8V 至 -20V。LT3099 提供 1A 的最大输出电流。除了具有超低噪声和超高 PSRR 特性外，该调节器还提供可编程电源良好功能和可编程电流限制。启用功能（EN/UV 引脚）是双向的，可以用正电压或负电压控制。

内置保护包括带折返功能的内部电流限制和带滞后功能的热限制。

有关 LT3099 的完整详细信息，请参阅 LT3099 数据表。建议在使用或对 EVAL-LT3099-AZ 评估板进行任何硬件更改之前阅读 LT3099 数据表和本用户指南。

EVAL-LT3099-AZ 中的 LT3099 采用 14 引线、3mm x 4mm、塑料双扁平无引线 (DFN) 封装，IC 底部带有裸露焊盘。恰当的电路板布局对于最大化热性能而言至关重要。
