EVAL-HMC7044B

产品详情

本用户指南介绍了 HMC7044B 评估套件的硬件和软件。评估板原理图和印刷电路板 (PCB) 布局图可在 EK1HMC7044BLP10B 产品页面 www.analog.com 上找到。

HMC7044B 满足多载波 GSM 和 LTE 基站设计的要求，并提供广泛的时钟管理和分配功能，可简化基带和无线电卡时钟树设计。HMC7044B 的高性能双环路内核使基站设计人员能够使用窄带配置的第一个锁相环 (PLL) 衰减主系统参考时钟（如 CPRI 源）的输入抖动，该锁相环控制外部压控晶体振荡器 (VCXO)，并使用更宽频带的第二个 PLL 生成低相位噪声、高频时钟，以驱动数据转换器采样时钟输入。

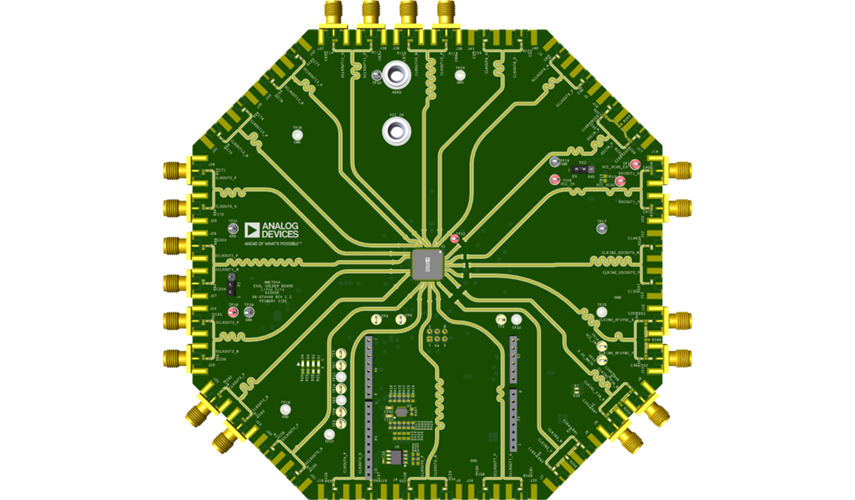

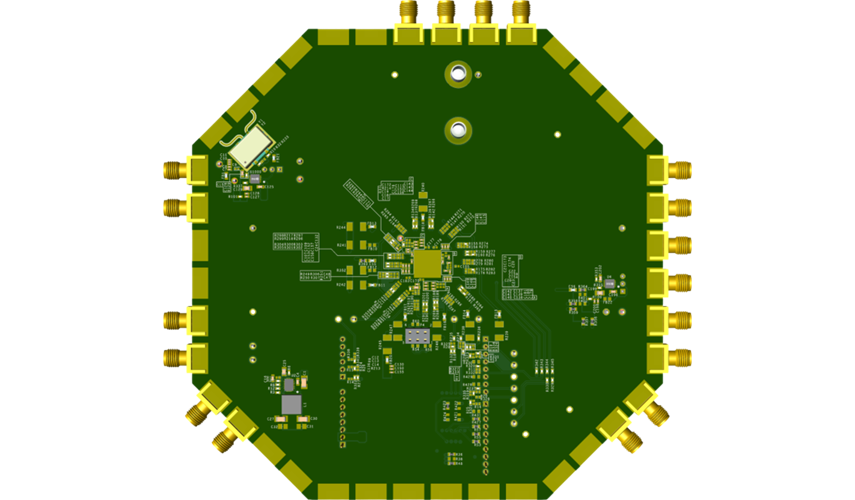

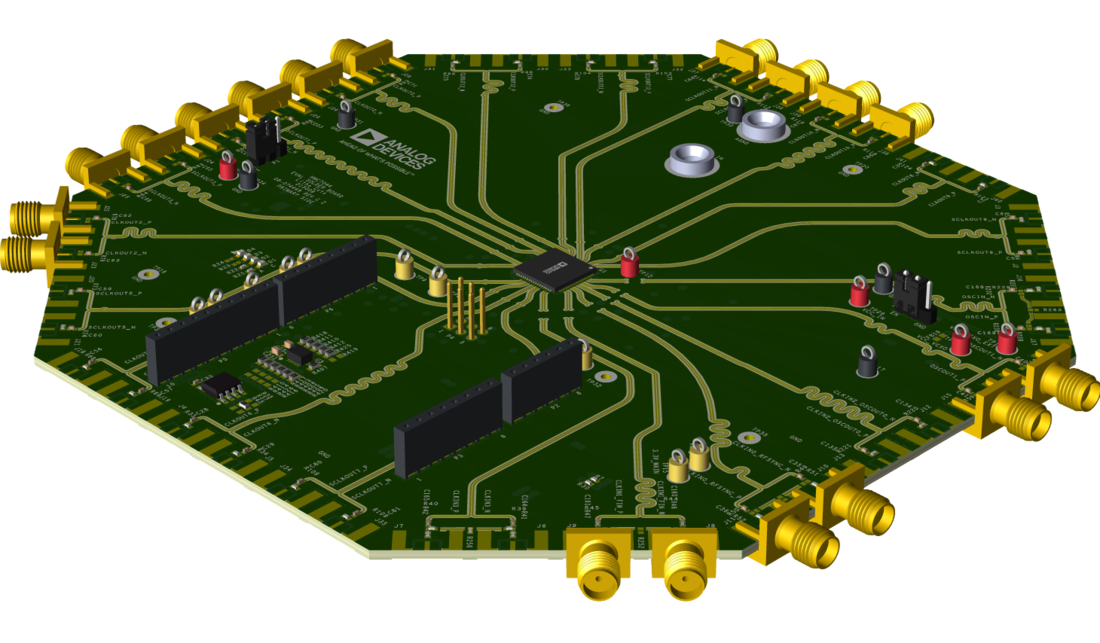

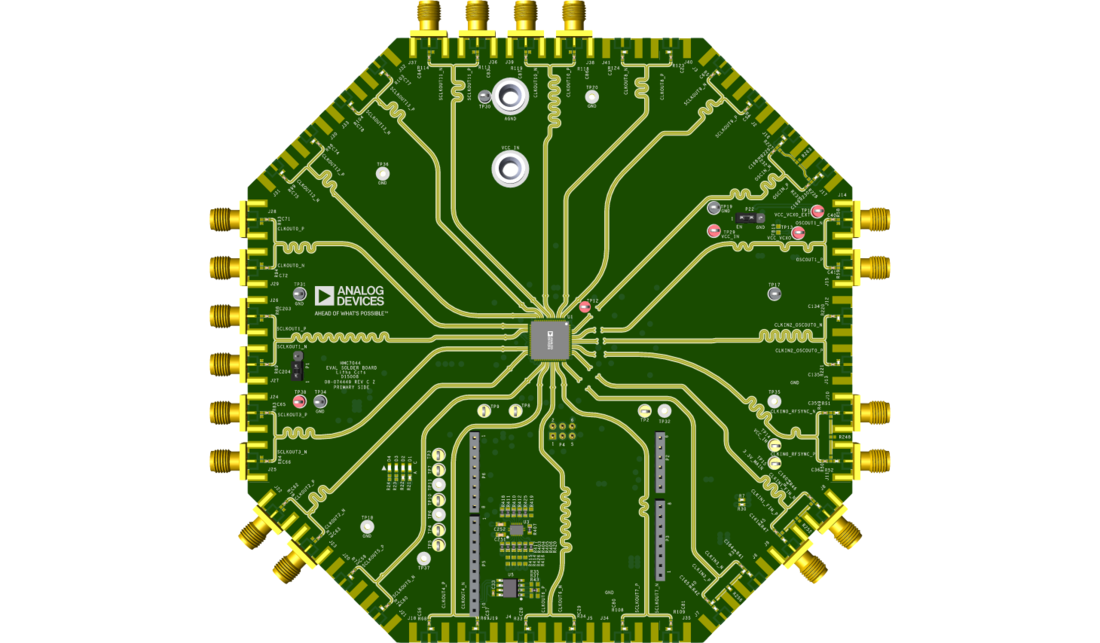

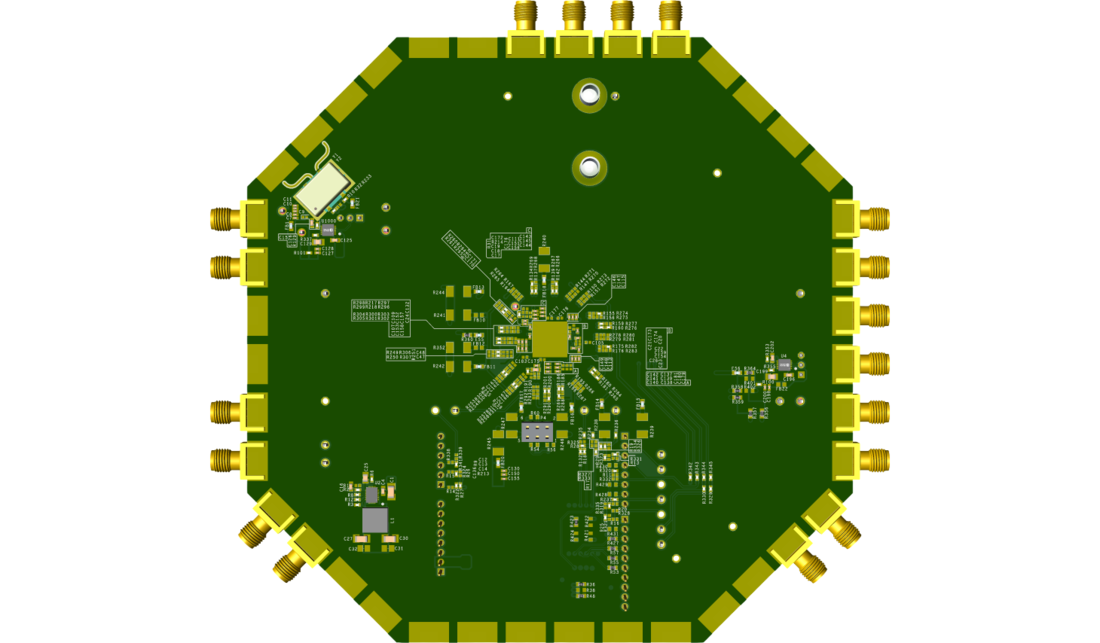

EK1HMC7044BLP10B 评估板是一个紧凑、易于使用的平台，用于评估 HMC7044B 的所有功能。评估板上安装了 122.88MHz VCXO，以提供完整的解决方案。评估板上的所有输入和输出均配置为差分。HMC7044B 的完整规格可在产品数据表中找到，使用评估板时必须同时参考该数据表和本用户指南。
