用户手册 Rev. A
1 查看全部

概览

优势和特点

  • 适用于 ADMFM2000 的功能完备的评估板 ADMFM2000
  • 通过操作控制 SDP-B 板
  • 6.0 V 单电源供电

产品详情

ADMFM2000 是一款双微波下变频器，输入 RF 和本地振荡器 (LO) 频率范围为 5 GHz 至 32 GHz，输出中频（IF）频率范围为 0.5 GHz 至 8 GHz。公共 LO 输入信号被分离以供给两个独立的缓冲放大器，从而驱动每个通道中的混频器。每个下变频路径由一个低噪声放大器（LNA）、一个混频器、一个 IF 滤波器、一个数字步进衰减器（DSA）和一个 IF 放大器组成。

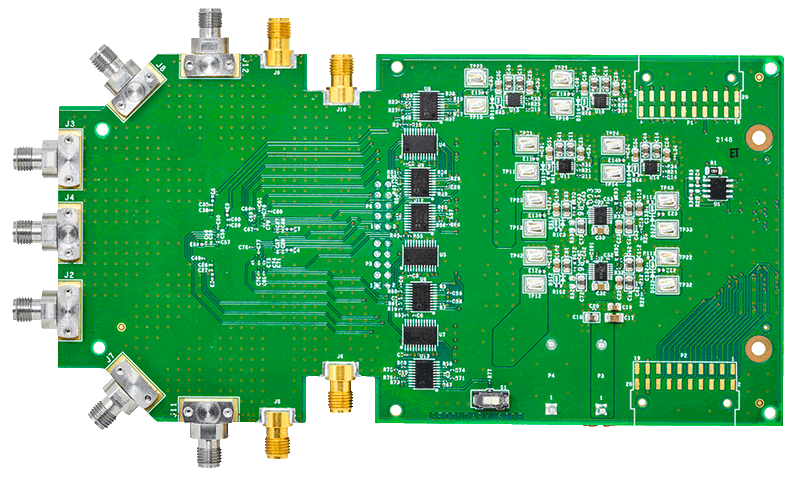

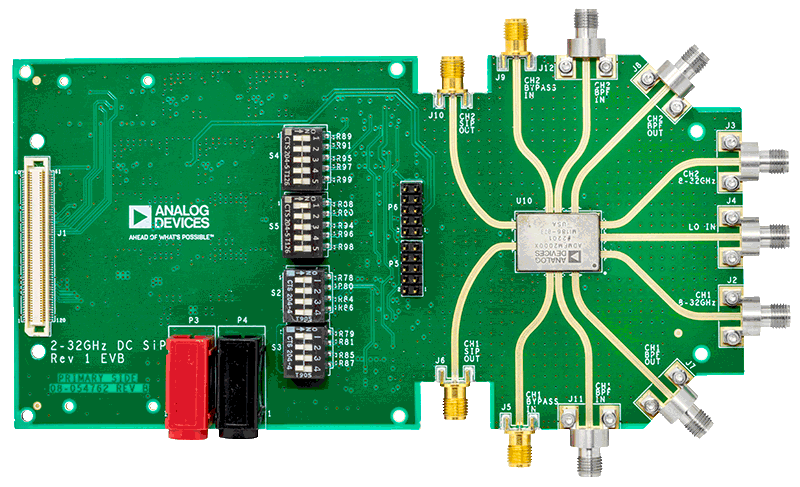

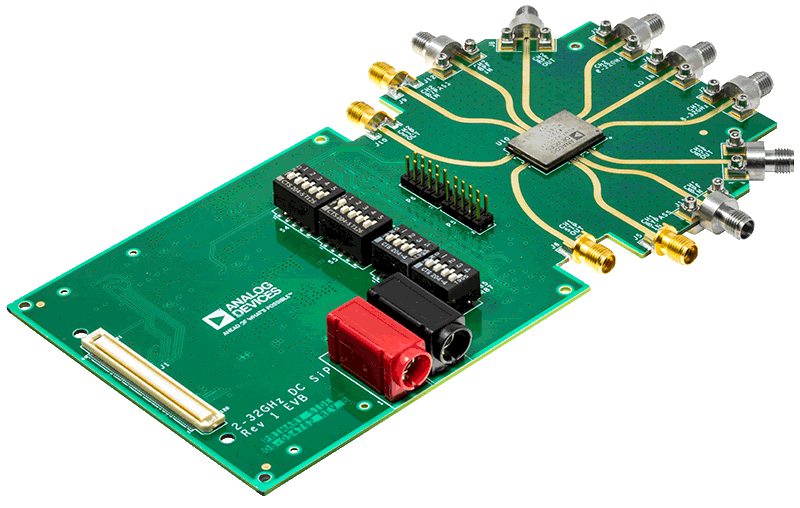

ADMFM2000-EVALZ 采用 FR-370HR、Rogers 4350（6 层）制造。

本用户指南介绍了 ADMFM2000-EVALZ 和用于测试 ADMFM2000 的控制软件。ADMFM2000 数据手册提供了其他信息，在使用 ADMFM2000-EVALZ 时必须注意查阅。

相关产品

文档

  • 查看全部 (2)
  • 用户手册 (1)
  • 评估设计文件 (1)
    • Document Type

    软件

    ACE软件

    ZIP
    98 KB
    ACE plug-in for Board.ADMFM2000 1.2026.451124 [1月 23 26]
    The ADMFM2000 ACE Plug-in supports the ADMFM2000-EVALZ. It is a dual-channel microwave downconverter, with input RF and local oscillator (LO) frequency ranges covering 5 GHz to 32 GHz, with an output intermediate frequency (IF) frequency range from 0.5 GHz to 8 GHz.
    EXE
    157 MB
    ACE Installer Software 1.30.3369.1491 [7月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE 软件页面 >
