EVAL-ADIN6310 评估套件 | 亚德诺半导体

概览

优势和特点
产品详情

优势和特点

带有 RGMII 或 SGMII 接口的 6 端口 TSN 交换机
- 6 个 RGMII 端口到 10 Mbps/100 Mbps/1000 Mbps ADIN1300 PHY
- 带集成磁性元件的 RJ45
- 4 个 SGMII 端口连接至板载 SFP 笼
主机接口硬件用跳线进行配置，可选择
- S/D/Q SPI 接口
- 通过 RJ45 的以太网端口（端口 0）
FMC（LPC）连接器
- 通过 S/D/Q SPI 接口或端口 0 进行主机端口访问
通过表面贴装配置电阻进行 PHY 捆绑
- 默认状态是端口 1 至端口 5 的软件断电
- 交换机固件通过 MDIO 管理 PHY 操作

采用单个外部 9 V 至 17 V 电源供电
GPIO 引脚上的 LED 指示灯
IEEE 802.1AS 时间同步
通信流量调度（IEEE 802.1Qbv）
帧抢占（IEEE 802.1Qbu）
帧复制和消除以确保可靠性（IEEE 802.1CB）
每个流过滤和限速 (IEEE 802.1Qci)
- HSR - 高可用性无缝冗余
- PRP——并行冗余协议
- MRP——介质冗余协议
VLAN 表控制（重新映射、重新排序）
IGMP 侦听
GPIO/定时器控制

产品详情

EVAL-ADIN6310EBZ 是一个灵活的平台，可以有效评估具有时间敏感网络 (TSN) 功能的 ADIN6310 工业以太网交换芯片。本用户指南介绍了硬件套件和软件评估包（TSN 交换机评估应用程序）。它讨论了如何使用该套件与一个或多个交换机接口来配置交换机、TSN 或冗余功能，以满足工业网络的要求。

TSN 交换机评估应用程序可以对交换机及其功能进行初步评估，这进一步使用户在迁移到驱动程序库之前熟悉交换机的功能。只需通过以太网端口将 PC 连接到评估板上的端口 0 并运行该应用程序即可。TSN 交换机评估应用程序可以识别并允许配置最多 10 个 ADIN6310 套件的链。该应用程序为其找到的每个 Switch 套件启动基于 PC 的 Web 服务器和 NETCONF 服务器。用户可以与 Web 服务器交互来配置交换机功能或从 NETCONF 客户端加载 YANG 配置。配置完成后，用户应用程序可以通过 TSN 网络与其他套件通信。

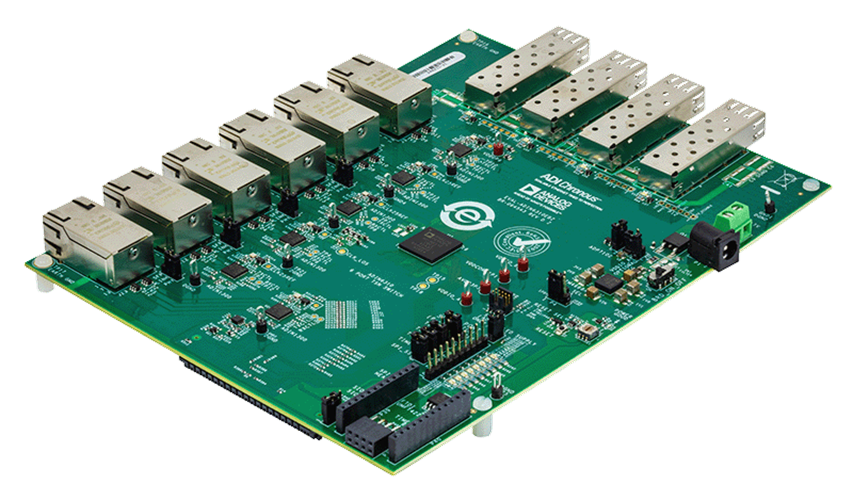

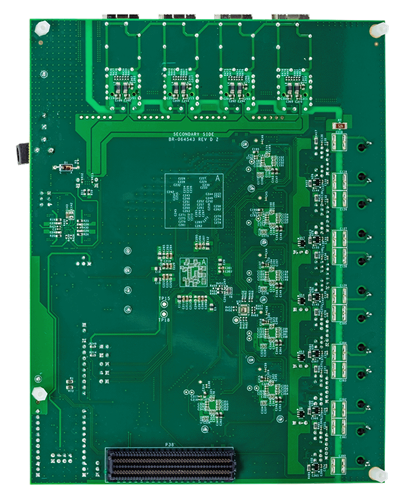

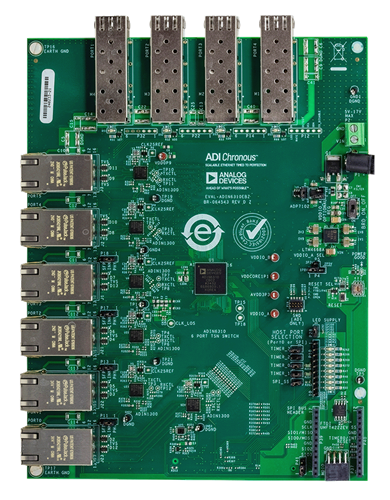

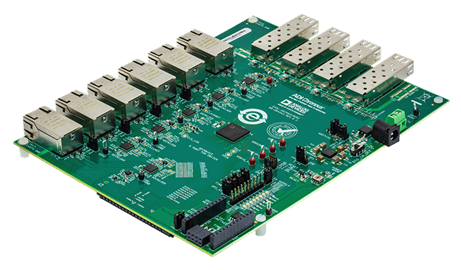

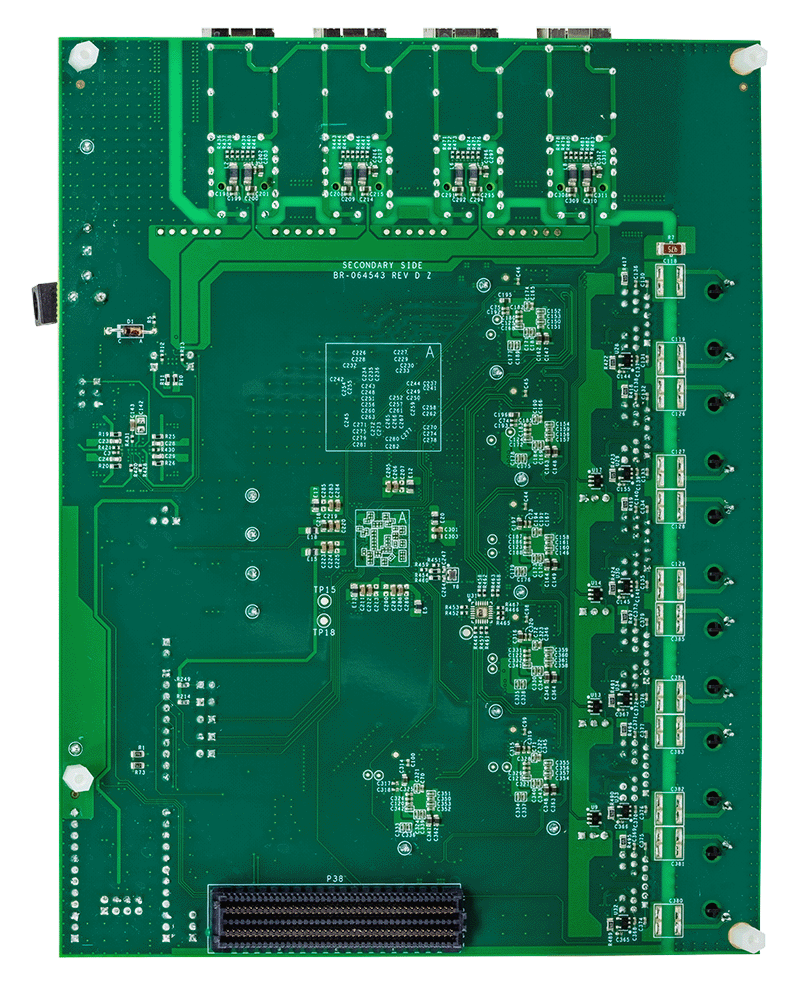

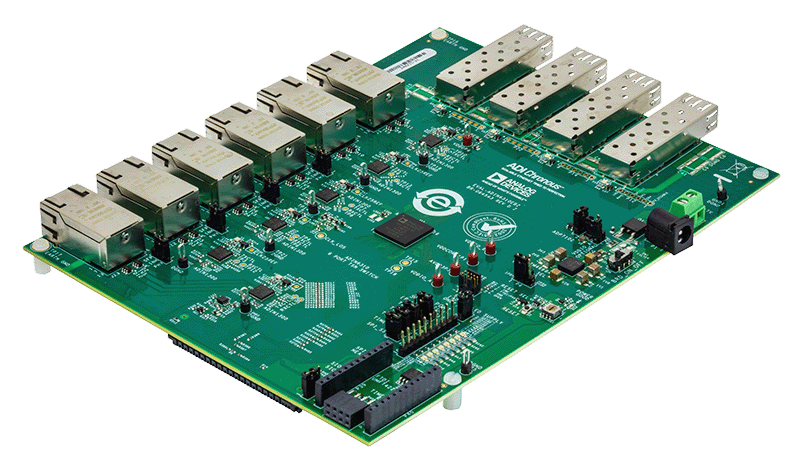

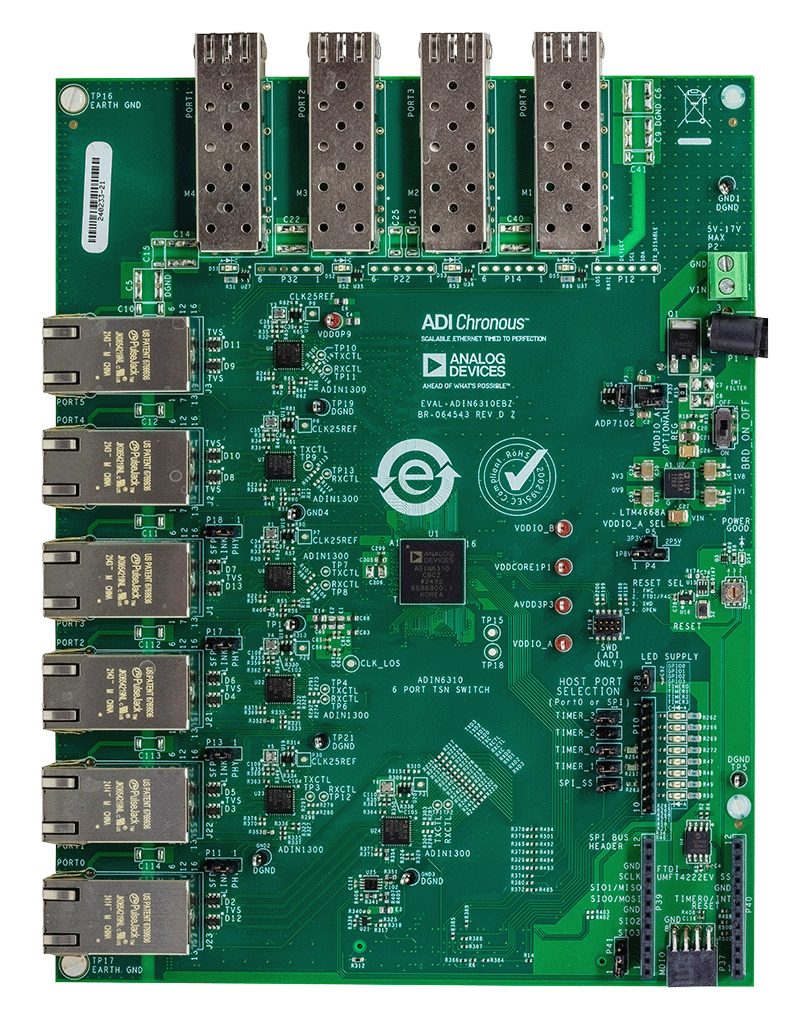

图 1 显示了评估板的概览。ADIN6310 的完整规格可在 Analog Devices, Inc. 提供的 ADIN6310 数据手册中找到，使用 EVAL-ADIN6310EBZ 评估板时必须参阅本用户指南和硬件参考手册。
