EVAL-ADGM1004SDZ

产品详情

EVAL-ADGM1004SDZ用于评估宽带、单刀四掷(SP4T)、微机电系统(MEMS)开关ADGM1004和控制芯片，均采用紧凑型、24引脚、5 mm × 4 mm × 1.45 mm、引脚架构芯片级封装(LFCSP)。SP4T开关采用ADI公司的MEMS开关技术，提供适合射频应用的较佳带宽性能、功耗处理能力和线性度。控制芯片可生成MEMS开关所需的高压信号，允许用户通过灵活的互补金属氧化物半导体(CMOS)、低压晶体管对晶体管逻辑(LVTTL)兼容型并行接口以及串行外设接口(SPI)控制操作。多个ADGM1004器件可通过菊花链方式连接起来，从而以极少的数字走线实现多器件配置。

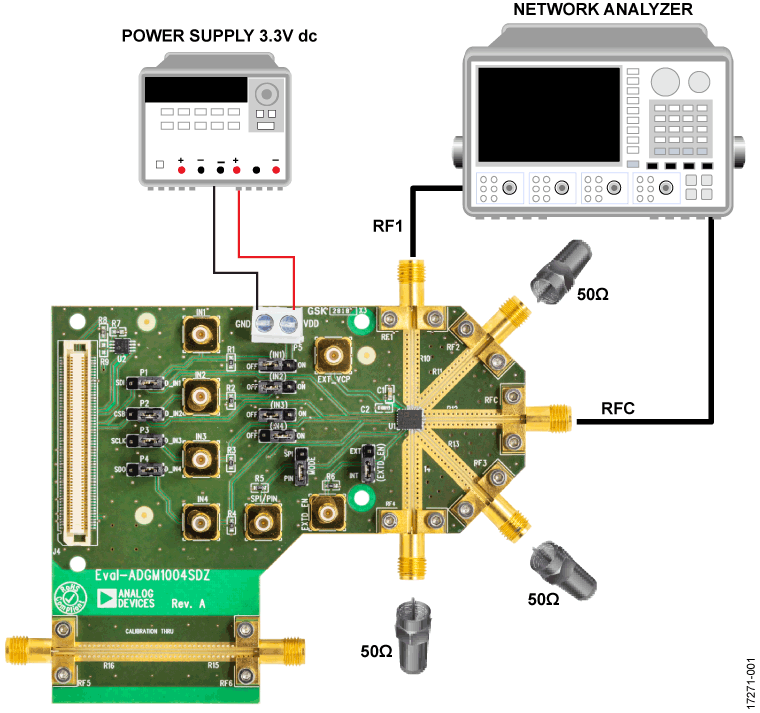

对于SPI接口，EVAL-ADGM1004SDZ通过系统演示平台(SDP)板连接到PC的USB端口。EVAL-SDP-CB1Z (SDP-B)控制器板可供使用且可在 www.analog.com/SDP-B 上订购。

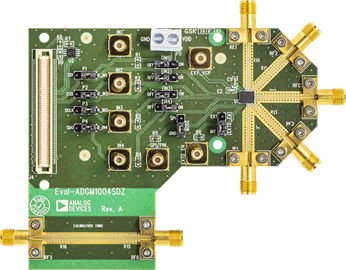

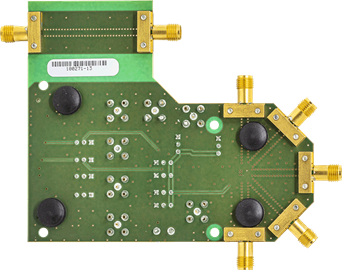

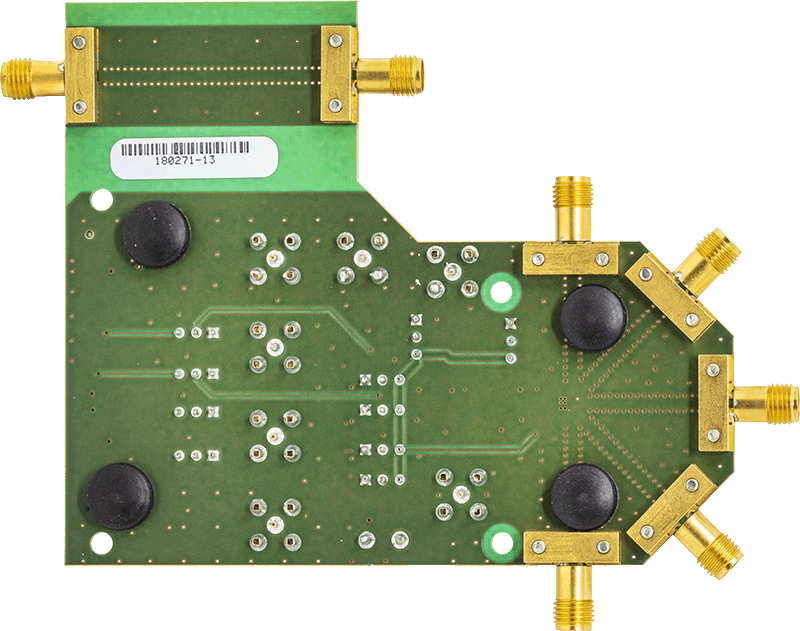

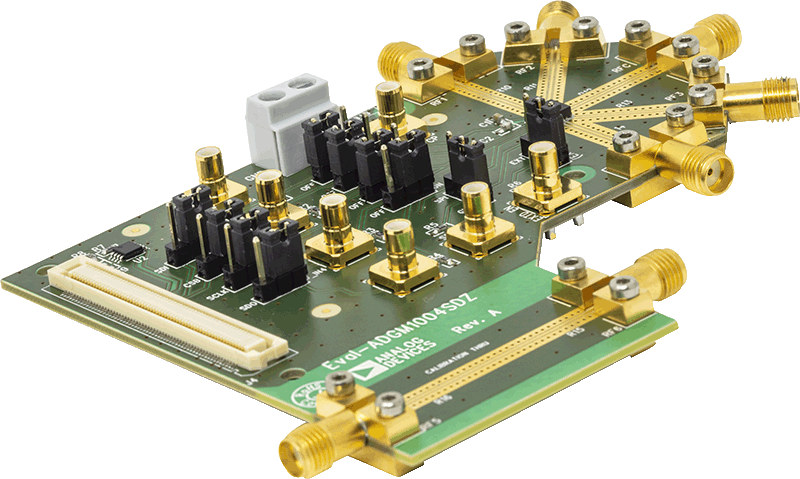

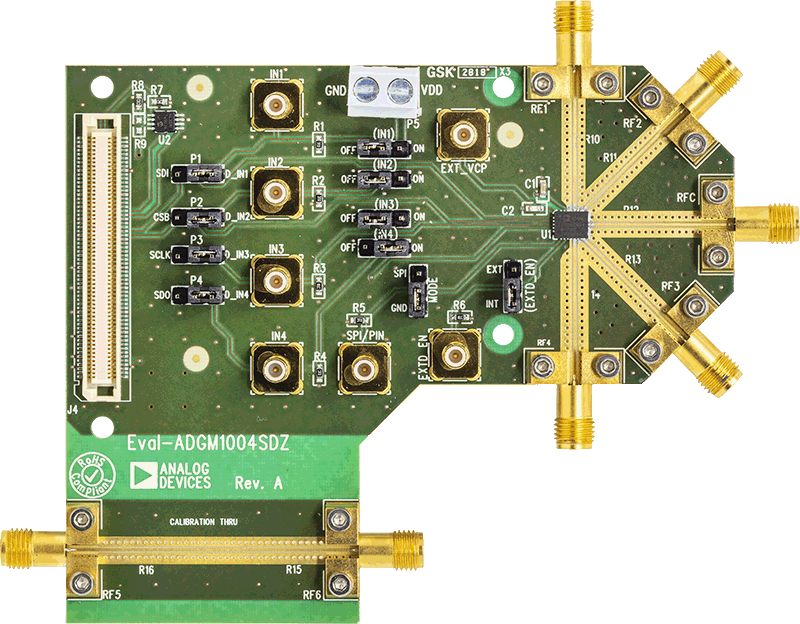

EVAL-ADGM1004SDZ配有用于RF和控制信号的连接器以及链路，允许用户控制开关操作并评估ADGM1004的性能。

有关ADGM1004的完整规格，请参阅ADGM1004数据手册，使用EVAL-ADGM1004SDZ时必须同时使用该用户指南与数据手册。
