EVAL-ADG6404

产品详情

EVAL-ADG6404 是用于 ADG6404 的评估板。ADG6404 是一款模拟 4:1 多路复用器。ADG6404 将四个输入中的一个切换到公共输出 D，由 3 位二进制地址线 A0、A1 和 EN 决定。对于多路复用器应用，开关表现出先断后通的切换动作。

每个开关在导通时在两个方向上的导电性都一样好，并且每个开关的输入信号范围为 V_SS 至 V_DD − 2 V。当开关禁用时，电源电压以下的信号会被阻断。ADG6404 没有 V_L 引脚。数字输入在整个工作电源范围内与 1.8V 逻辑输入兼容。导通电阻曲线在整个模拟输入范围内非常平坦，可确保在切换音频信号时实现良好的线性度和低失真度。

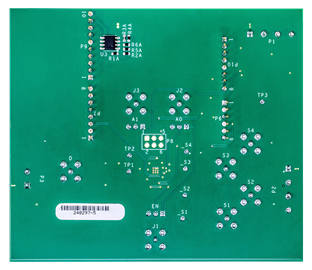

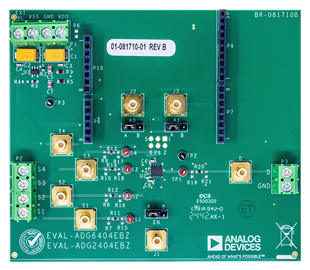

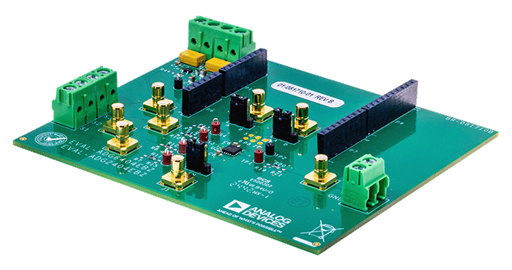

用户指南中的图 1 显示了 EVAL-ADG6404 评估板。ADG6404 位于评估板中央，提供螺丝接线端子以连接每个源极和漏极引脚。三个螺丝端子为套件供电，第四个螺丝端子为用户提供定义的数字逻辑供电电压（如需要）。或者，数字逻辑电源电压可以由电路板上的 ADP7142 提供。如果需要，EVAL-ADG6404 也可以通过 Arduino 板进行控制。

有关 ADG6404 的完整规格可在 Analog Devices, Inc. 提供的 ADG6404 数据手册中找到，使用 EVAL-ADG6404 评估板时必须参考本用户指南。
