EVAL-ADA4352-2EBZ

产品详情

EVAL-ADA4352-2EBZ 设计用于评估 ADA4352-2，这是一款紧凑、单片、双通道、精密、可编程增益跨阻放大器 (PGTIA)，每通道集成四个电流 - 电压增益选择，其中增益可使用每通道两个逻辑引脚进行编程，采用 3 mm x 3 mm x 0.75 mm 16 引线框架芯片级封装 (LFCSP)。

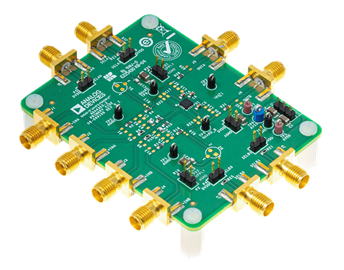

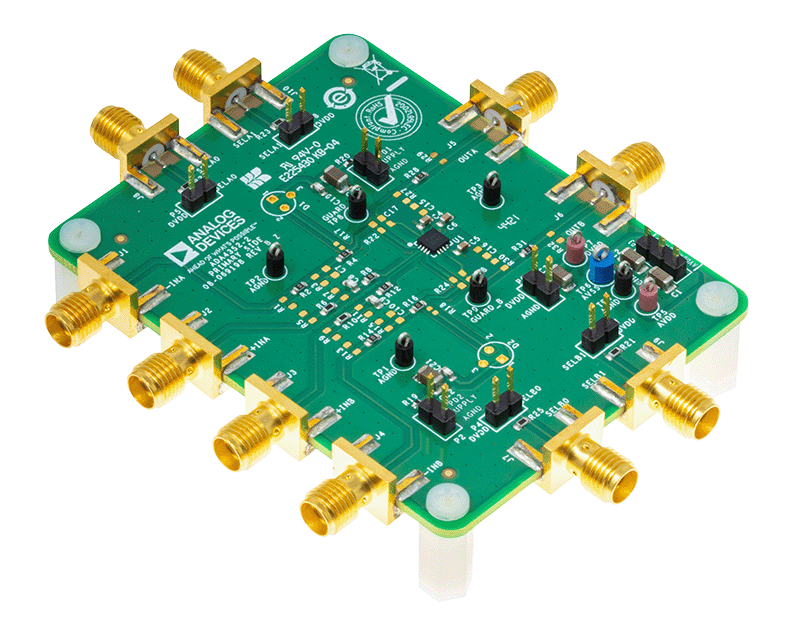

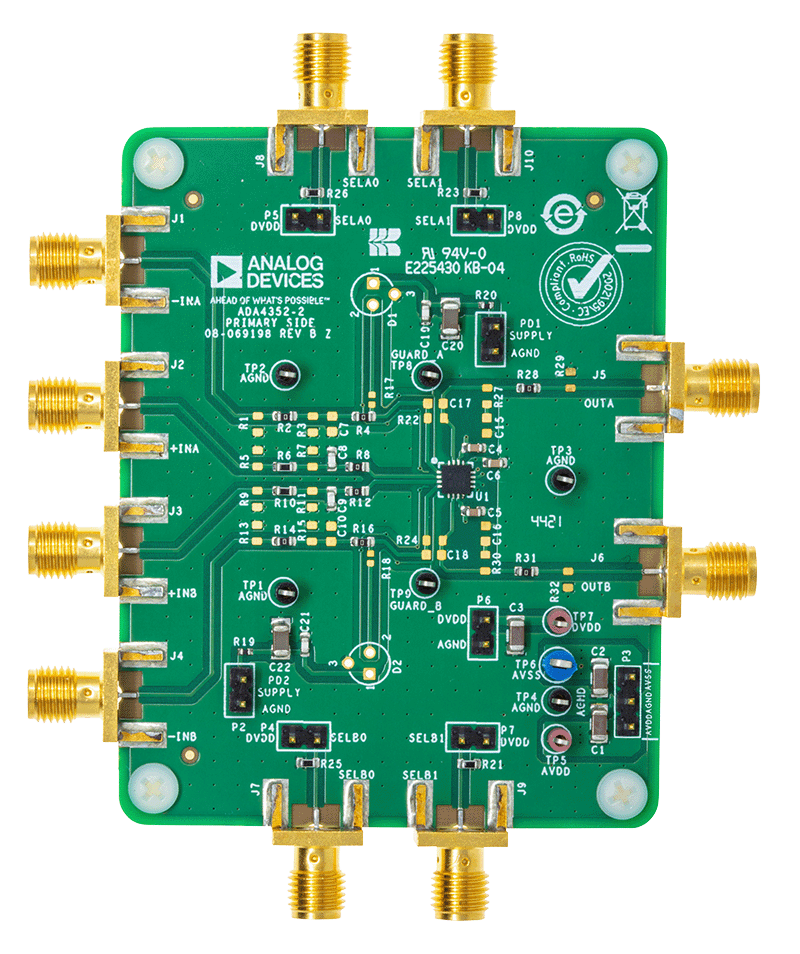

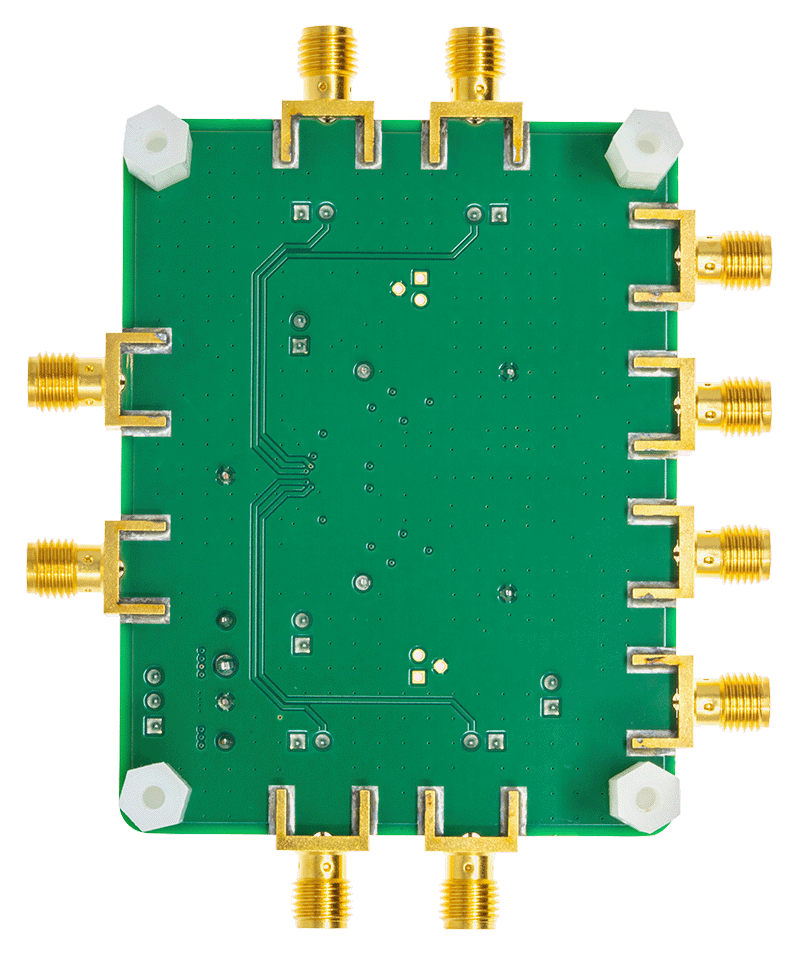

EVAL-ADA4352-2EBZ 是一块四层印刷电路板，尺寸为 2.9 英寸 x 2.25 英寸。图 1 和图 2 显示了该板的正面和背面视图。评估板配备了关键组件，可快速、轻松地运行和测试评估板。它还在输入和输出阶段分配了未填充的电阻器/电容器装置，允许为低通滤波器或分压器等电路安装具有用户定义值的组件。

该评估板可通过 SMA 母插座终端安装座进行访问，将测试设备直接连接到两个通道的输入和输出以及增益开关控制引脚。每个通道上还配有一个未填充的光电二极管插槽，可实现快速原型设计。
