用户手册 Rev. A
1 查看全部

概览

优势和特点

  • 适用于 AD5710R 的功能完备的评估板
  • 多种连接选项
  • PC 控制与 EVAL-SDP-CK1Z 板配合使用

产品详情

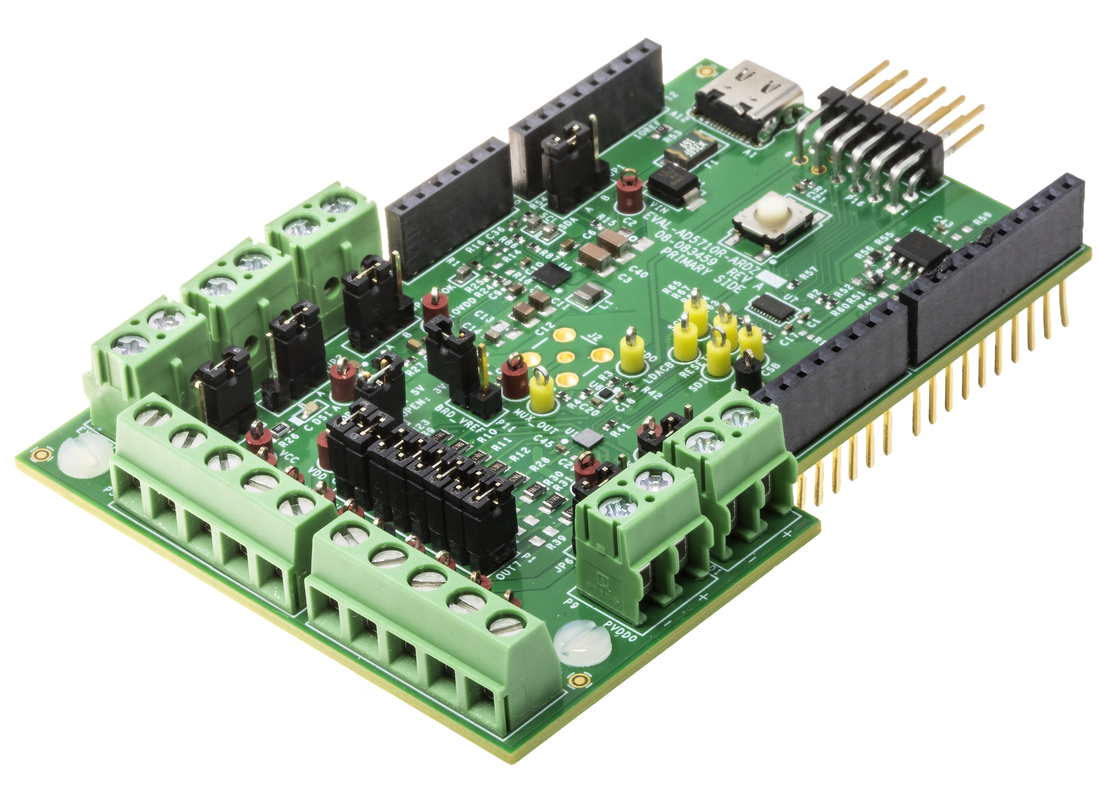

本用户指南详细介绍了 EVAL-AD5710R-ARDZ 的操作指南，适用于 AD5710R。

EVAL-AD5710R-ARDZ 采用了一种电源解决方案，该方案使用 使用 MAX77859 开关稳压器通过 USB-C 电缆产生 6V 电压。 此外，板载稳压器如 ADP150ACBZ-1.8 为 IOVDD 供电， ADM7171ACPZ 为 AVDD 和 PVDD 供电。此外，还集成了一个额外的板载电压基准，即 ADR3625BRMZ。

EVAL-AD5710R-ARDZ 通过 SDP-K1 板以 USB 接口与 PC 连接。此外，还提供外围模块接口 (PMOD)，允许评估板在没有 SDP-K1 的情况下运行。通过 PMOD 连接使用微控制器时，必须断开 SDP-K1 的连接，并且 ACE 软件功能不可用。
