EVAL-AD4880

产品详情

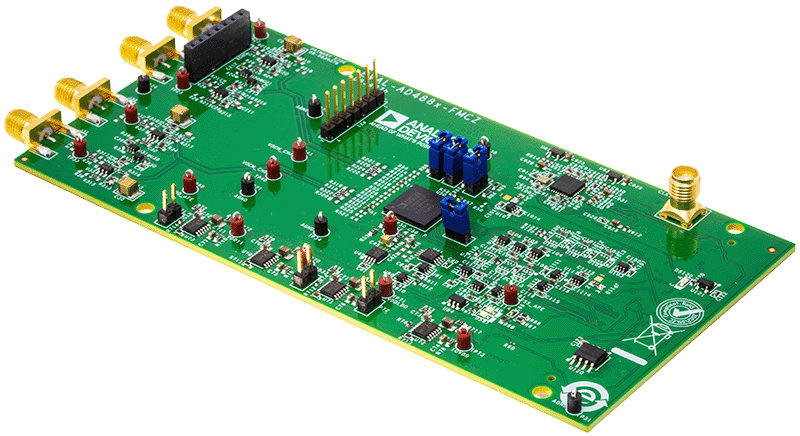

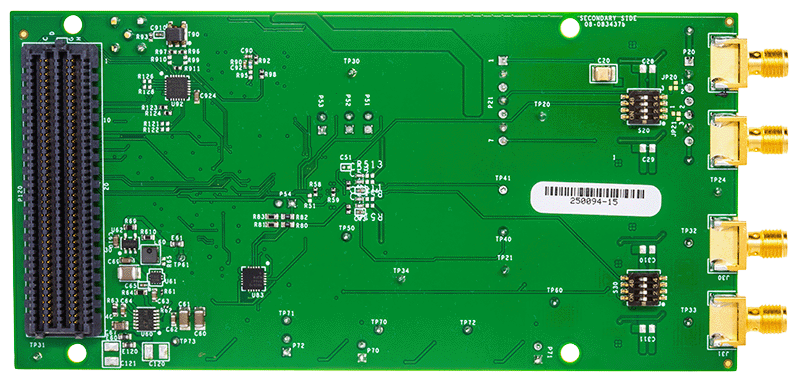

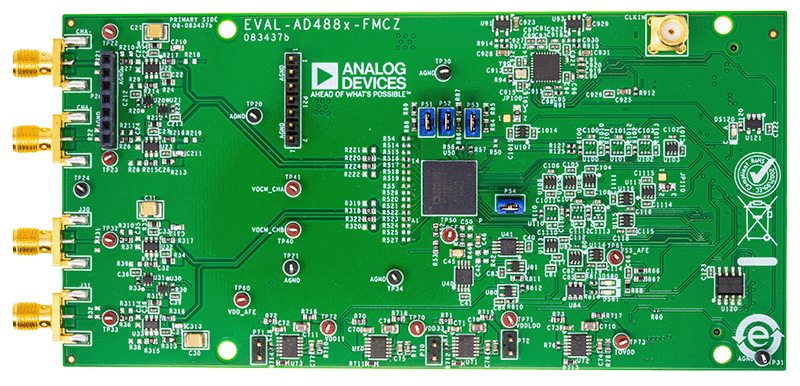

EVAL-AD4880-FMCZ 评估板用于展示 AD4880 双通道、集成模拟前端 (AFE) ADC 的性能，并在 ACE Software 环境中提供对芯片部分特性的访问。EVAL-AD4880-FMCZ 评估套件支持以下 AD4880 功能：

• 低电压数字信号（LVDS）数据输出接口。
• 通过串行外设接口 (SPI) 配置模数转换器 (ADC)。
• 内部或外部产生 1.1V 稳压电源轨。
• 采样率范围为 1.25MSPS 至 40MSPS.。

EVAL-AD4880-FMCZ 评估板设计用于通过现场可编程门阵列 (FPGA) 夹层卡 (FMC) 连接器与 Digilent ZedBoard 配合使用。ZedBoard 使用 Xilinx Zynq7000 系统芯片 (SoC)，运行 Analog Devices Kuiper Linux 和 LIBIIO，这些软件包含在评估板套件提供的 SD 卡中，以便与 EVALAD4880-FMCZ 进行通信，从而实现 ADC 配置和数据采集。ZedBoard 还提供与主机 PC 和 ACE 软件插件的通信链路。

AD4880 的完整规格可在 Analog Devices, Inc. 提供的 AD4880 数据手册中查阅，使用 EVAL-AD4880-FMCZ 评估板时，应参考本用户指南。

有关当前原理图、布局和物料清单，请参阅 EVAL-AD4880-FMCZ 产品页面。
