EVAL-AD4195-4

产品详情

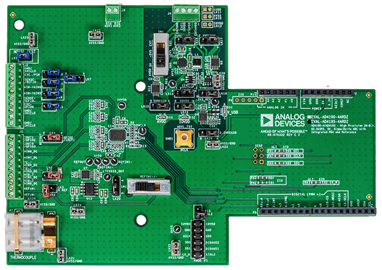

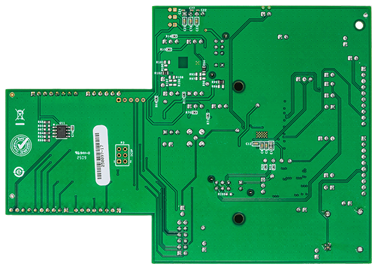

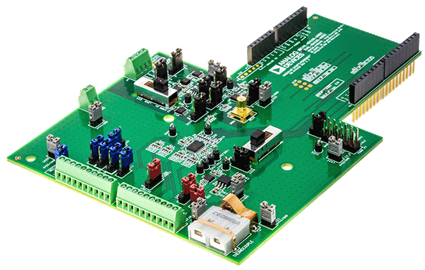

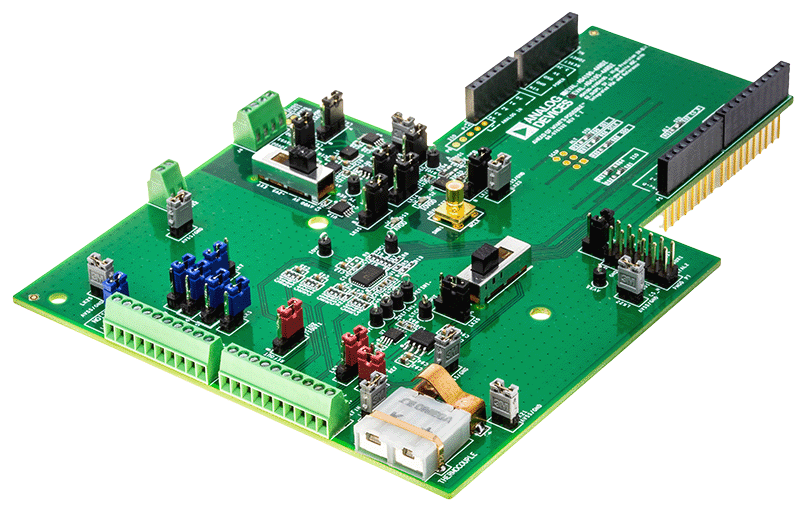

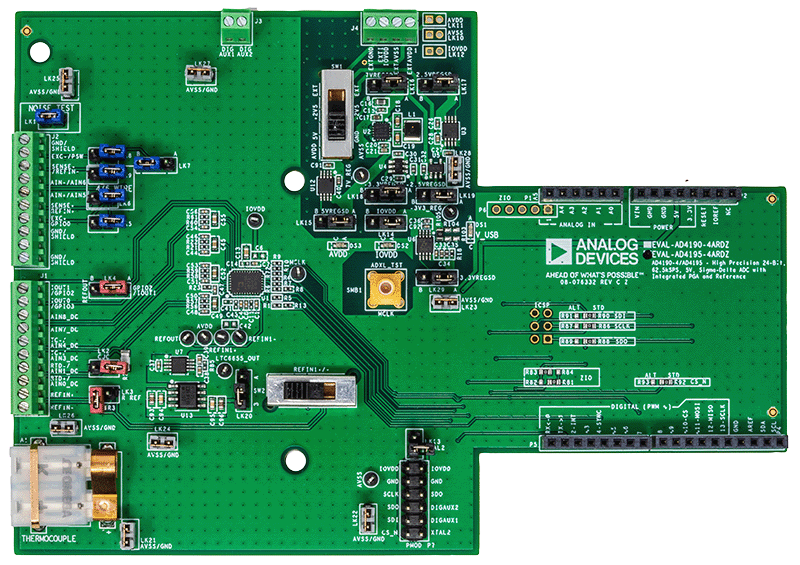

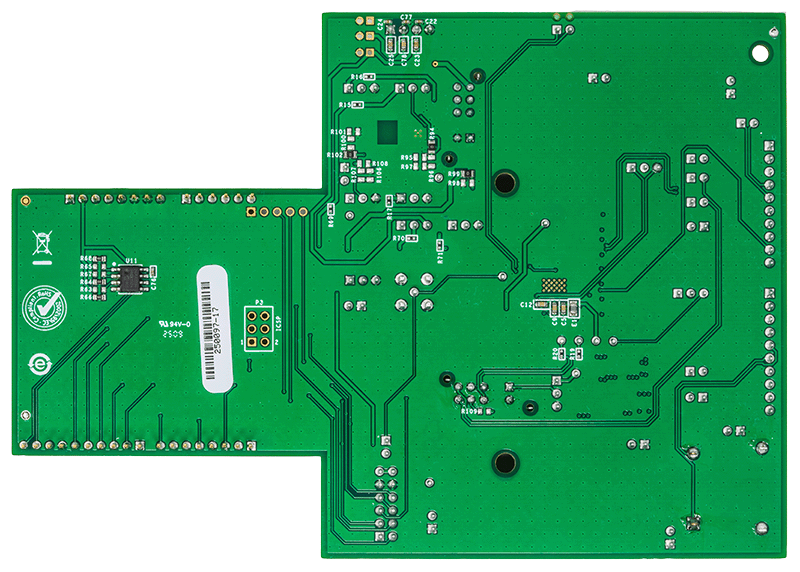

EVAL-AD4195-4ARDZ 评估板采用 AD4195-4，这是一款 24 位、多通道、低噪声精密 Σ-Δ 模数转换器 (ADC)。

EVAL-AD4195-4ARDZ 评估板通过连接 SDP-K1 控制板，连接到 PC 的 USB 端口。由 PC 提供的 5V USB 电源经过调节，可为 AD4195-4 供电并支持所有必要的组件。

AD4195-4 ACE 插件完全配置了 AD4195-4 设备寄存器功能，并以波形图的形式提供直流时域分析和相关噪声分析，以评估 ADC 性能。该软件还提供交流分析，例如快速傅里叶变换（FFT），它显示以下参数的前五个谐波：SNR、SFDR、S/N+D 和 THD。

EVAL-AD4195-4ARDZ 是一款可以让用户评估 ADC 特性的评估板。用户 PC 软件可执行文件可通过 USB 并经由 SDP-K1 系统演示平台 (SDP) 板来控制 AD4195-4。

有关 AD4195-4 的完整规格可在 Analog Devices, Inc. 提供的 AD4195-4 数据手册中找到，使用 EVAL-AD4195-4ARDZ 评估板时必须参考本用户指南。
