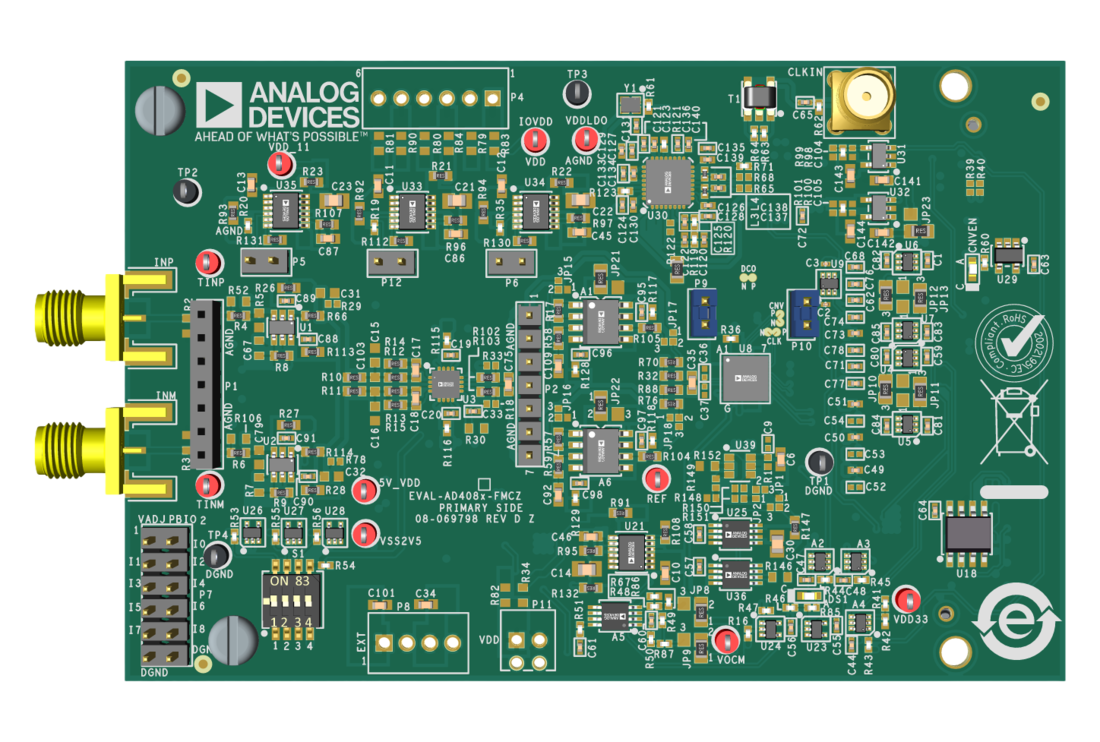

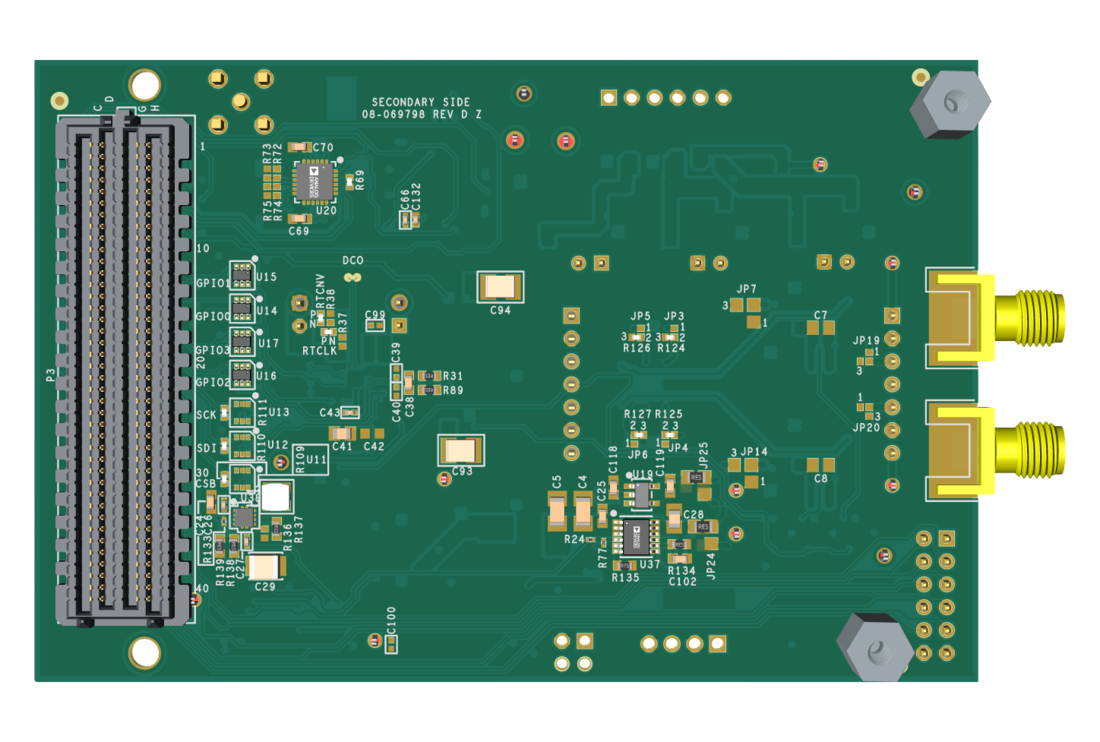

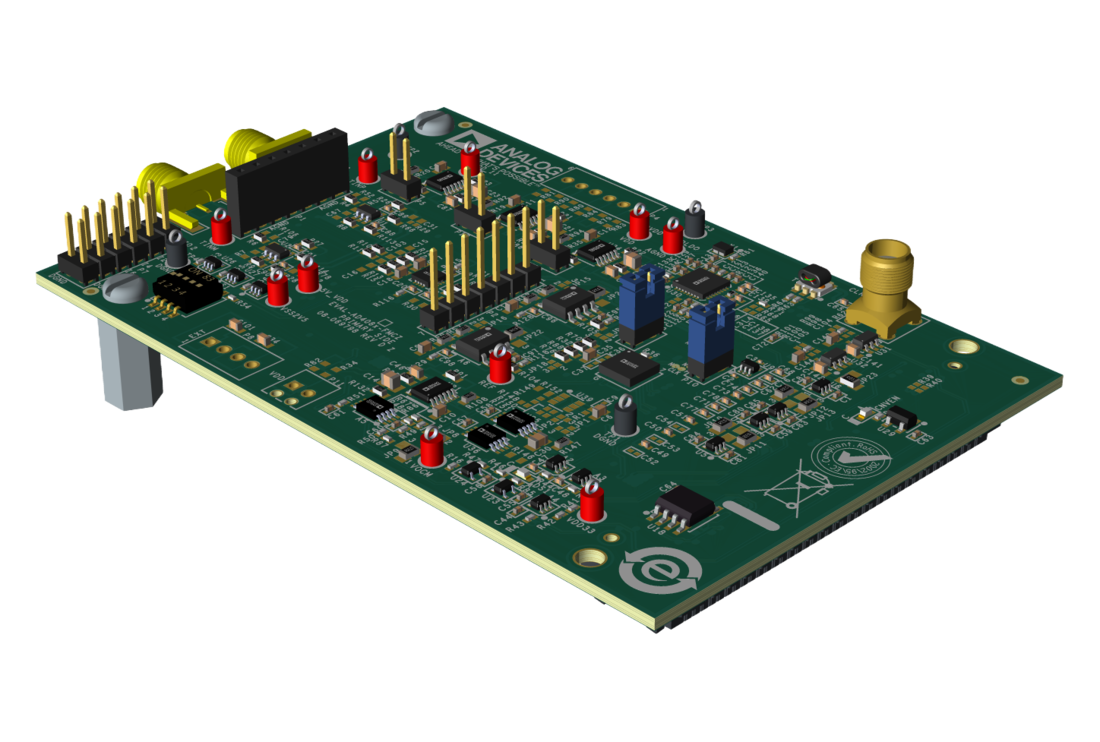

EVAL-AD4083-FMC

产品详情

EVAL-AD4083-FMCZ 旨在演示 AD4083 模数转换器 (ADC) 的性能，并通过 ACE 软件环境提供对有限设备配置功能的访问。EVAL-AD4083-FMCZ 评估套件支持以下 AD4083 功能：

• 低电压数字信号（LVDS）数据输出接口。
• 通过串行外设接口（SPI）配置 ADC。
• 内部或外部产生 1.1V 稳压电源轨。
• 采样率能力介于 1.25MSPS 至 40MSPS 之间，具体取决于 ADC。

EVAL-AD4083-FMCZ 评估板设计用于通过现场可编程门阵列（FPGA）夹层卡（FMC）连接器与 Digilent ZedBoard 一起使用。ZedBoard 使用 Xilinx Zynq7000 系统芯片 (SoC)，运行 Analog Devices, Inc. Kuiper Linux 和 LIBIIO（包含在评估板套件提供的 SD 卡中），以方便与 EVAL-AD4083-FMCZ 通信，从而实现 ADC 配置、数据采集，并提供与主机 PC 和 ACE 软件插件的通信链路。

安装在板上的 AD4083 可以使用 1.25MHz 至 40MHz 的任何采样频率范围进行评估。但是，也可以通过将采样频率设置为 20MHz 来使用此板估算 AD4084 的性能。请注意，AD4083 在降低采样率下运行的捕获结果仅应视为信噪比 (SNR) 的指示，而不是实际测量值；尽管如此，AD4084 的测量 SNR 不会更差。
