概览
优势和特点
- 工作电压范围：4.5V 至 60V
- 输入端并联一个瞬态电压抑制（TVS）二极管，输出端并联一个肖特基二极管。
- 评估三种限流类型和限流阈值
- 内部欠压锁定 (UVLO) 设置为 4.2V
- 跳线可配置电流限制（默认设置为 250mA）
- 限流模式默认设置为自动重试
- 经过验证的 PCB 布局
- 全面装配且经过测试
产品详情

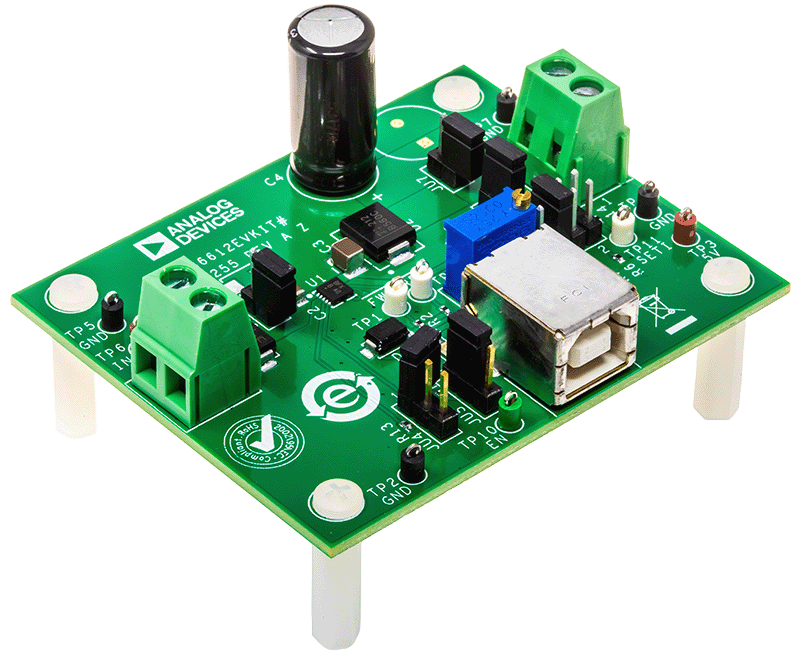

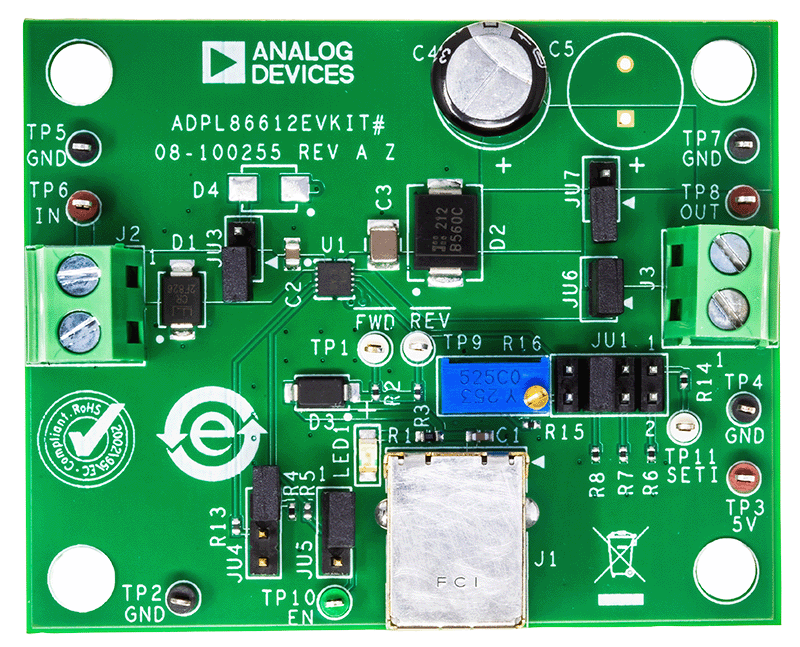

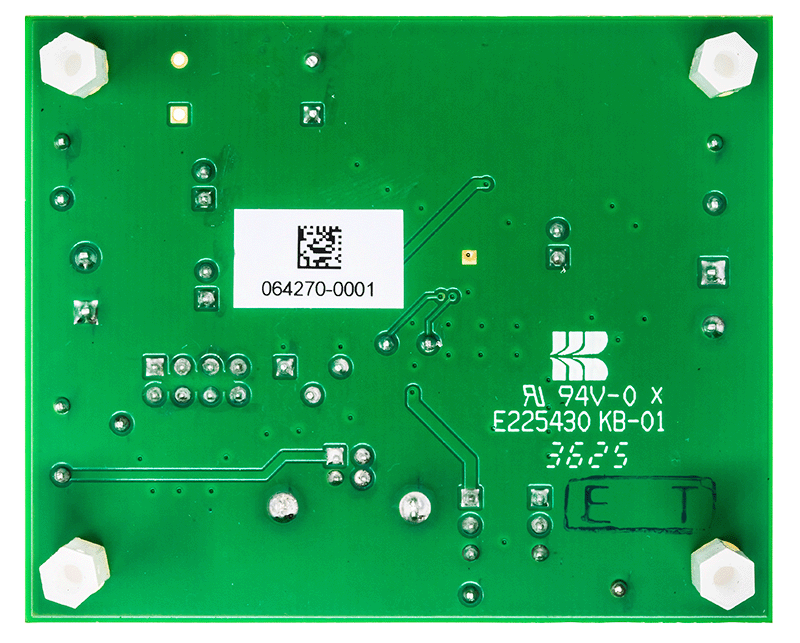

ADPL86612 评估套件（EV 套件）是经过完全组装和测试的电路板，演示了 ADPL86612 4.5V 至 60V、250mA 的限流器，具有反向保护功能，采用 10 引脚薄型双扁平无引脚裸露焊盘 (TDFN-EP) 封装。EV 套件可以配置为演示不同的限流类型和不同的限流阈值。
相关产品
使用入门
推荐设备
- ADPL86612 EV 套件
- 60V 直流电源
- 万用表
- 可调负载（0A 至 1A）
- USB-A 公头转 USB-B 公头连接线或 5V 直流电源
文档
-
ADPL86612EVKIT Gerber Files2025/11/6ZIP1 MB
