为MAX16046 EEPROM可编程系统管理器增加自动重启功能

MAX16046为EEPROM配置系统管理器，用于多电压供电系统的监测、排序、跟踪和裕量调节。内部集成模/数转换器(ADC)监测电源电压，数/模转换器(DAC)用于调整电源电压，可配置输出支持电源的排序与跟踪(上电和断电期间)。配置非易失EEPROM寄存器存储电源电压的上限和下限、设置时序和排序、存储关键的故障数据，以便读取这些数据跟踪系统失效条件。内部ADC测量每路电压输入，并将其与上限、下限数值进行比较。一旦监测到超出门限范围的电源电压，将立即触发报警信号，如果导致故障报警的电源电压源于关键供电通路，则将关闭所有输出电源。

如果选择闭锁故障模式，MAX16046将不会重新启动顺序上电过程，直到重新出发EN输入或将低电平有效的软件使能位重新复位为0。如果启用自动重试功能，器件在经过所配置的延迟时间后重新启动。

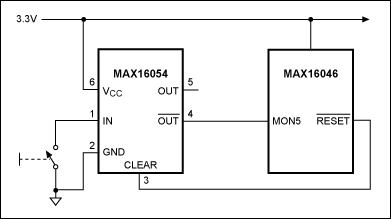

利用这一设计，可以根据微控制器或外部按键开关发出的指令自动重启系统。利用触发器和MAX16046的故障管理架构可以实现自动重启。图1所示电路中，MAX16054为通/断按键控制开关，输入带有去抖开关和锁存电路，可接受来自机械开关的嘈杂输入，经过工厂编程的延时后产生干净的闭锁数字输出。

图1. MAX16054可接受来自机械开关的噪杂输入，在工厂设定的固定延时后产生干净的数字输出。

该电路在MAX16046EVKIT上进行过测试，设置MON5欠压(UV)为关键故障(图2)。

详细图片(PDF, 600kB)
图2. MAX16046EVKIT设置表，GUI显示了MON5欠压被置为关键故障。

RESET引脚配置成高电平有效，发生故障时的操作设置为自动重试，延时1.6s (图3)。

详细图片(PDF, 1.3MB)
图3. MAX16046EVKIT的详细配置表，GUI显示RESET引脚配置成高电平有效。发生故障时的操作设置为自动重试，延时1.6s。

按键开关闭合时：

图4. MAX16046EVKIT故障表，GUI显示了MON5故障条件在EEPROM内部的记录。

图5中，MON1和MON4保持高电平，因为它们在MOSFET输入端测试。每次按下按键重新启动后，必须清除MAX16046 EEPROM中的故障标志。

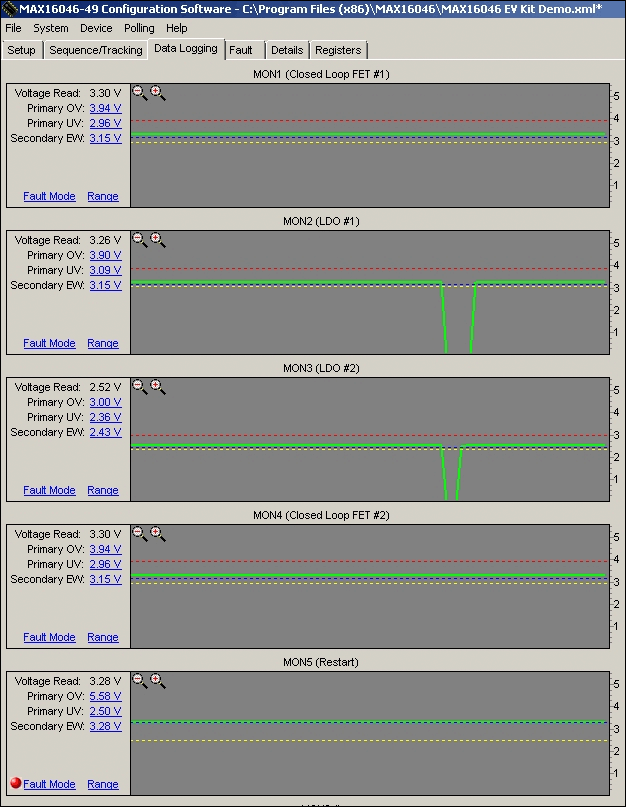

图5. MAX16046EVKIT GUI显示的数据记录表，列出了在MON5检测到故障，重新启动电源。
