AN-2619:TMC8100支持Tamagawa 绝对式编码器协议

描述

TMC8100 内置一款可编程微控制器，针对速率高达 的串行同步及异步绝对式编码器协议进行了优化。它可替代专用的编码器协议接口芯片和 实施方案，同时支持通过系统内更新来适配不同编码器的功能，或切换至其他编码器协议。 是一款紧凑、经济且灵活的通信解决方案，能为工业驱动器增添绝对式编码器支持功能。

本应用笔记详细介绍了 支持 绝对式编码器的软件参考实现方案。

产品特性

• 产品特性实现方案
• 支持绝对式编码器
• 支持数据读取及动态循环冗余校验 校验和计算

应用

• 伺服驱动器位置反馈
• 伺服驱动器电机控制

系统描述

伺服电机驱动器（例如在工业应用中）通常需要精准、可靠且低延迟的位置反馈。长期以来，带有增量式A/B/N输出的光学编码器一直是行业标准。尽管如此，绝对式位置编码器正逐渐普及，这类编码器往往具备额外功能和不同的接口协议（多为厂商专有协议）。例如， 的 协议便是用于编码器与控制器之间数字数据串行传输的一种协议。 协议的物理层基于 标准，可传输位置值、诊断信息，并支持读写编码器内部存储器。

采用 协议的编码器通过单屏蔽四芯电缆与 评估板连接（图 ）。四芯电缆的构 成如下：

• +5V 和GND ：编码器电源和接地连接
• DATA+和DATA- ：用于数据通信的差分 信号（双向）

参考实现方案的特性包括：

• T-Format协议支持的2.5Mbps数据传输速率
• 发送命令（ID0、ID1、ID2、ID3、ID6、ID7、ID8、IDC、IDD）并接收回复
• 数据的打包和解包
• 动态计算CRC校验和，并添加至传输数据中
• 动态计算CRC校验和，并与接收的校验和进行比对

参考实现方案以源代码形式提供。用户可在此基础上，根据应用需求进行修改。

系统概述

所提供的软件专为配合 使用而设计，并已通过Tamagawa 的 TS5667n120 编码器进行测试。

TMC8100-EVAL-KIT 应用笔记所使用的核心硬件元件包括TMC8100 芯片和RS485 收发器，后者用于在TMC8100 与连接 器处的差分RS485 信号（即DATA+ 和DATA- ）之间进行转换（图 ）。

软件包含 TMC8100 的固件，实现了支持协议所需的控制器功能。此固件需在设备上电后下载至TMC8100 中。此外，还提供一款基于 Python 脚本的图形用户界面(GUI) ，可用于选择和下载固件，并且之后还可用于对固件功能进行演示和测试。

Tamagawa T-Format协议

Tamagawa 是一家专注于编码器技术的制造商，所生产的编码器提供增量式或绝对式位置输出。本参考实现方案聚焦于采用RS485 线路驱动器、以数字输出形式提供绝对位置信息的编码器。所采用的通信协议格式称为T-Format 。

使用 T-Format 与编码器进行通信时，通常的流程是：控制器先向编码器发送请求，编码器返回回复后，控制器方可发送下一个请求。

T-Format 通信协议大致可分为三类请求：数据读取、复位、内置 EEPROM的访问。不同的请求通过唯一的 ID代码进行区分。

数据读取时， TMC8100向编码器发送一个控制字段 (CF)数据报（表2 ），编码器则返回包含该CF 副本、状态字段(SF) 、若干与请求对应的数据包及CRC 校验和(CRC) 的回复（表3 ）。在EEPROM 写入操作中，TMC8100 发送的内容包括CF ，其后紧跟 EEPROM 地址字段(ADF) 、 EEPROM 数据字段(EDF) 及CRC 。 EEPROM读取操作包含控制字段(CF) 、 EEPROM地址字段 (ADF)及 CRC。上述两种操作中，编码器的回复均包含EEPROM 地址字段 (ADF)、 EEPROM数据字段 （EDF）及CRC 校验和。复位操作时， TMC8100发送 CF，而编码器的回复中始终包含单圈绝对位置值(ABS) 。

CF: 控制字段
ADF: EEPROM 地址字段
EDF: EEPROM 数据字段
CRC: CRC字段

ABS: 单圈绝对位置
ABM: 多圈位置
ENID: 编码器 ID
ALMC: 编码器错误

例如，图3 展示了读取编码器单圈绝对位置（ 代码 ）的请求与回复格式。

通信采用异步方式。每个字段包含10位： 1个起始位、 8位数据（ LSB在前）及 1个停止位。

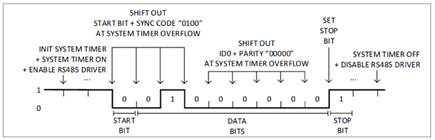

控制字段(CF)包含一个起始位、三个同步位、ID代码（本例中为ID代码0）及一个停止位（图4）。

编码器的绝对位置值被拆分为连续的三个字节（ABS0至ABS2），且按照最低有效字节优先的顺序传输（图5）。

最后一个数据字段后传输的CRC校验码，用于覆盖并保护控制字段(CF)、状态字段(SF)及数据字段（ABS0、ABS1和ABS2）中的8位数据（不含起始位和停止位）（图6）。

本节旨在简要概述T-Format协议。有关更多详细信息，请参见Tamagawa提供的技术规格文档。

软件概述

TMC8100的Tamagawa协议固件以两种形式提供：源代码“tmc8100-eval_tamagawa_encoder_demo_v10.asm”和英特尔十六进制文件格式的机器码代码“tmc8100-eval_tamagawa_encoder_demo_v10.hex”。为便于功能测试与评估，还提供了Python脚本“tmc8100-eval_tamagawa_encoder_demo_v10.py”。此脚本需在通过USB连接TMC8100-EVAL-KIT的PC上运行，编码器连接方式如图1所示。

运行该Python脚本程序需要在PC上预装Python解释器，并安装“intelhex”和“pySerial”等Python库，它使用“tkinter”作为图形用户界面。

将编码器连接到TMC8100-EVAL-KIT、通过USB将评估板连接至PC，并为TMC8100-EVAL-KIT施加+5V电压后，即可从命令行执行该Python脚本：

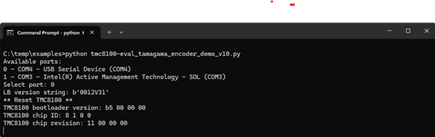

首先，需选择用于与TMC8100-EVAL-KIT建立USB连接的虚拟COM端口（本示例中为“COM4”）。终端窗口的输出内容会显示已成功连接到Landungsbruecke (LB)，并检测到TMC8100，同时显示芯片ID和版本号。

随后，图形用户界面(GUI)会在独立窗口中自动启动。

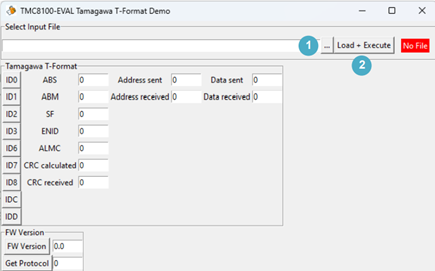

首先，需在“Select Input File”（选择输入文件）区域(1)点击“…”按钮，选择包含TMC8100示例代码的十六进制文件“tmc8100-eval_tamagawa_encoder_demo_v10.hex”。随后点击“Load + Execute”（加载+执行）按钮(2)，文件内容将通过USB和Landungsbruecke/LB接口，借助引导加载程序写入TMC8100的SRAM程序存储器，并启动程序执行。请注意，此程序使用专有的通信协议访问编码器。如需再次将TMC8100切换至引导加载模式（以便下载相同或不同的程序等），需进行复位或断电重启。

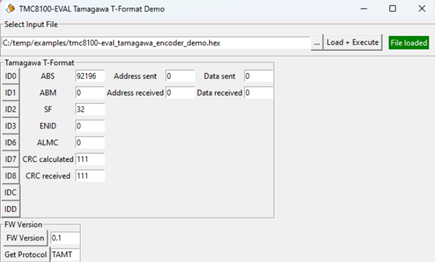

窗口中部的Tamagawa T-Format区域左侧设有独立按钮，对应不同的命令（ID0至IDD）。按下ID0按钮会发送相应命令，并从编码器读取单圈绝对位置（显示在“ABS”标签旁）和状态标志（显示在“SF”标签旁）。编码器发送的CRC校验和，以及TMC8100接收串行数据时同步计算的校验和，分别显示在“CRC calculated”（计算的CRC）和“CRC received”（接收的CRC）标签旁。

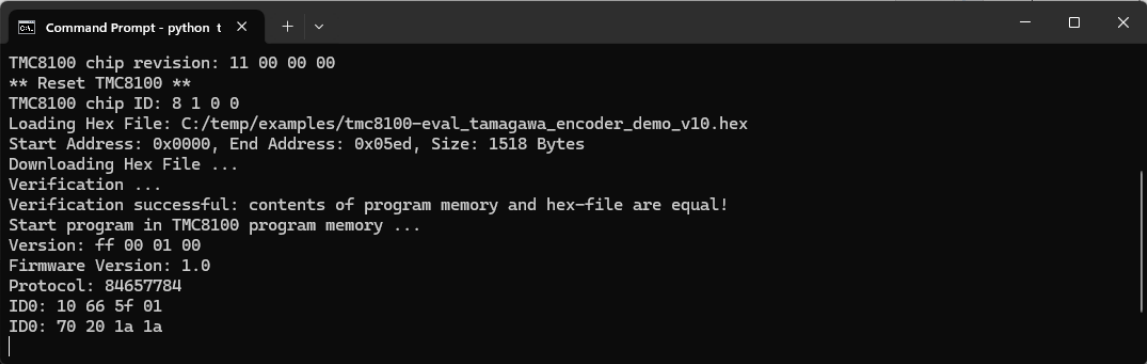

除了图形用户界面(GUI)中显示的已提取数据/相关数据外，命令行窗口还会显示原始通信数据及一些附加信息，对于修改或扩展TMC8100程序示例可能有所帮助。

固件实现

示例源代码“tmc8100-eval_tamagawa_encoder_demo_v10.asm”可用作起点，并可根据应用需求进行修改。汇编器(Assembler)可用于对源代码进行编译转换。

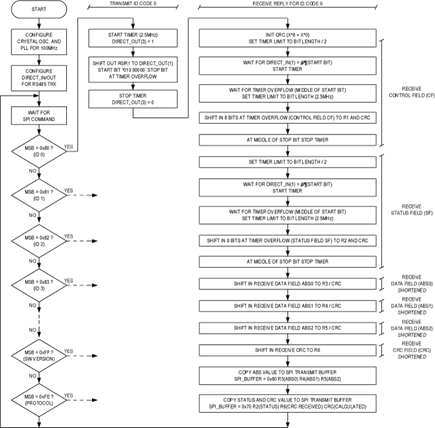

流程图（图7）概述了示例代码的整体结构，重点展示ID代码0命令的传输和回复接收过程。

固件源代码开头定义了一些值（例如支持的软件版本和协议），并列出了TMC8100内部外设单元的寄存器地址，以此提升代码的可读性。

SOFTWARE_VERSION_MAJOR = $01
 SOFTWARE_VERSION_MINOR = $00
 PROTOCOL_3 = $54 ; "T"
 PROTOCOL_2 = $41 ; "A"
 PROTOCOL_1 = $4D ; "M"
 PROTOCOL_0 = $54 ; "T"
 . . . .
 ; spi register address
 SPI_BUFFER_0 = $30

时钟选择与初始化

TMC8100始终以内置振荡器启动，上电/复位后，引导程序会将锁相环(PLL)配置为75MHz的系统时钟频率。对于Tamagawa协议，需要更精确的时钟源。本例中，使用的是TMC8100-EVAL-KIT上配备的16MHz晶体振荡器，当然也可选择外部时钟作为替代方案。为简化后续的时钟计算或分频器设置，将PLL输出及系统频率设定为100MHz。

第一步，将GPIO0和GPIO1引脚配置为外部晶体与内置晶体振荡器配合使用的模式。

LDI $03, r0 ; enable input for GPIO0/GPIO1
 ST GPIO_IN, r0

 LDI $03, r0 ; disable pull-up for GPIO0/GPIO1
 ST GPIO_PU, r0

下一步，将PLL反馈分频器配置为100MHz的PLL输出频率(PLL_FB_100)，并为晶体振荡器(XTAL)配置时钟电路，同时设置PLL输入分频器，使PLL输入时钟频率达到1MHz。由于时钟模块的每个寄存器需通过间接方式访问，写入操作需要执行四个命令，先通过一对加载(LDI)和存储(ST)指令设置寄存器地址，再通过另一对加载和存储指令设置新的寄存器值。

LDI PLL_FB_CFG, r0 ; set pll feedback divider
 ST CLK_ADDR, r0
 LDI PLL_FB_100, r0
 ST CLK_DOUT, r0 ; will trigger write access to clk register

 LDI CLK_CTRL_SOURCE, r0
 ST CLK_ADDR, r0
 LDI $26, r0 ; use XTAL
 ST CLK_DOUT, r0 ; will trigger write access to clk register

 LDI CLK_CTRL_OPT, r0 ; enable clk fsm
 ST CLK_ADDR, r0
 LDI $40, r0
 ST CLK_DOUT, r0 ; will trigger write access to clk register

 LDI CLK_CTRL_PLL_CFG, r0
 ST CLK_ADDR, r0
 LDI %1011_1101, r0 ; RDIV = 15 (assuming 16MHz external / XTAL clock)
 ; and select PLL output, start FSM (commit = 1)
 ST CLK_DOUT, r0 ; will trigger write access to clk register

最后一次写入操作还会触发时钟模块的内部状态机，以应用所有更改。由于这一过程包括晶体振荡器的启动和PLL的锁定，因此需要检查时钟模块的状态寄存器，等待100MHz的新系统时钟就绪。为此，下一步需选定时钟模块配置寄存器(CLK_CTRL_PLL_CFG)的地址，程序会进入一个循环，不断读取该寄存器，直到第7位(TEST1 $7, r0)被清零，才会继续执行后续程序。

LDI CLK_CTRL_PLL_CFG, r0
 ST CLK_ADDR, r0
 NOP
 NOP
WAIT_FOR_PLL:
 LD CLK_DIN, r0
 NOP
 TEST1 $7, r0
 JC WAIT_FOR_PLL

DIRECT_IN/DIRECT_OUT引脚配置

如图2所示，TMC8100-EVAL-KIT上仅使用一个RS485收发器与编码器进行通信。该RS485收发器的控制方式如下：通过DIRECT_OUT(1)输出串行发送数据，通过DIRECT_OUT(3)实现发送器使能，通过DIRECT_IN(1)输入串行数据（此输入信号无需配置）。

; set TXD / DIRECT_OUT(1) = 1
 SFSET WAIT1SF NO_WAIT, 0, 1
 ; set TXD_EN / DIRECT_OUT(3) = 0
 SFCLR WAIT1SF NO_WAIT, 0, 3
 ; configure TXD_EN / DIRECT_OUT(3) as output
 LDI $00, r0
 ST DIRECT_ALT_FUNCTION, r0

SPI命令循环

配置好TMC8100后，程序会进入一个无限循环，等待通过SPI接收命令。所有SPI事务均采用32位数据报形式。本例代码中的所有命令均可容纳在一个数据报内。为简化操作，仅通过检测高8位（MSB，最先通过SPI接收）来选择和执行命令。命令循环的流程如下：首先读取SPI外设模块的状态寄存器(SPI_STATUS)，并等待该状态寄存器的第0位变为1(WAIT1 $0, r0)，1表示已接收到SPI数据报，且数据已存入SPI输入缓冲区(SPI_BUFFER)。

CMD_LOOP:
 ; wait for SPI command
 LDI SPI_STATUS, r0
 WAIT1 $0, r0
 LD SPI_BUFFER_3, r0
 ; ID0 - read encoder absolute data in one revolution
 LDI $80, r1
 COMP EQ r0, r1
 JC tamagawa_id0
 ; ID1 - read encoder multi-turn data
 . . . .
JA CMD_LOOP

将32位SPI输入缓冲区内容的高8位与$80进行比对，$80是本例代码中定义的、用于向编码器发送ID0请求（以读取单圈绝对位置(ABS)）的SPI命令。如果比对结果匹配，程序会跳转到“tamagawa_id0”地址执行。该地址处的程序代码（后续章节将详细阐述）会通过DIRECT_OUT(1)发送ID0命令数据报，并通过DIRECT_IN(1)接收编码器的回复。接收到的数据会被组装成32位SPI数据报，并存入SPI输出缓冲区。与此同时，SPI_BUFFER_FULL/GPIO会从低电平变为高电平，以此指示有新数据可供SPI事务处理。在后续的SPI事务中，这些数据可被读取。在读取完前一条命令的所有数据之前，不应发送新命令。由于一次SPI事务始终在双向传输数据，且通常需要多次事务才能读取完所有回复数据，因此建议对除了最后一次外的所有事务使用“虚拟”命令（例如0x00 0x00 0x00 0x00），命令循环不会对这类虚拟命令进行解析。最后一次读取事务中，可包含下一条命令。

用于测试编码器实现的Python脚本“tmc8100-eval_tamagawa_encoder_demo.py”（适用于TMC8100-EVAL-KIT）提供了一个带ID0按钮的图形用户界面(GUI)。按下此按钮后，Landungsbruecke（简称LB）会发送一个SPI数据报0x80 0x00 0x00 0x00（摘录自脚本“tmc8100-eval_tamagawa_encoder_demo.py”）：

def spi_tamagawa_id0():
 # get ABS value
 value = SpiWriteCommand([0x80, 0x00, 0x00, 0x00])
 WaitForGPIO6()
 . . . .

随后，程序会等待编码器的回复。一旦TMC8100的SPI输出缓冲区中有回复数据可用，SPI_DATA_AVAILABLE/GPIO6引脚就会从低电平切换到高电平。为了读取这些数据，Python程序会使用SPI“虚拟”命令0x00 0x00 0x00 0x00，该命令不会被TMC8100固件解译。

# get ABS value
 value = SpiWriteCommand([0x00, 0x00, 0x00, 0x00])
 print(f"ID0: {value[0]:02x} {value[1]:02x} {value[2]:02x} {value[3]:02x}")
 . . . .
 # get CRC + SF value
 value = SpiWriteCommand([0x00, 0x00, 0x00, 0x00])
 print(f"ID0: {value[0]:02x} {value[1]:02x} {value[2]:02x} {value[3]:02x}")
 . . . .

下表概述了示例程序支持的所有SPI命令及相应的回复数据。SPI命令始终包含在一个32位数据报中，而回复最多可能占用五个32位数据报。SPI 32位数据报以四个连续的十六进制数表示，每个字节对应一个十六进制数，采用MSB在前的格式以提升可读性。对于回复，32位数据报依据被放入SPI缓冲区或可被读取的顺序显示。

ID代码0请求

当TMC8100软件处于等待SPI命令的状态时，一旦接收到新的SPI命令，且该32位数据报的最高字节（即最先接收到的字节）等于$80，程序执行将跳至代码中的“tamagawa_id0”地址，并开始通过DIRECT_OUT(1)和连接的RS485收发器向编码器准备并发送ID代码0请求。

; set timer to 100MHz / 40 = 2.5MHz
 LDI 39, r0
 STS r0, SYSTEM_TIMER, SYSTEM_TIMER_LIMIT_W
 LDI 2, r0 ; enable timer
 STS r0, SYSTEM_TIMER, SYSTEM_TIMER_CTRL_W
 ; switch on driver
 SFSET WAIT1SF NO_WAIT, 0, 3
 . . . .

对于编码器协议，所需的传输数据速率为2.5Mbit/s。由于内部系统时钟设为100MHz，用于位移出操作的系统定时器被设为39，以获得100/2.5=40的分频系数。随后，定时器启用，并通过设置DIRECT_OUT(3)输出，开启外部RS485驱动器。

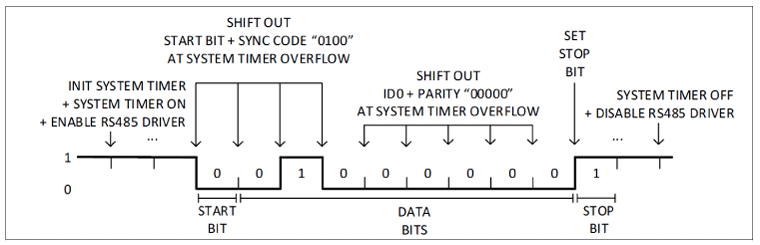

 ; start bit + sync code
 LDI %0000_0100, r0
 ; id0 + parity
 LDI %0000_0000, r1
 REP 4, 1
 SHRO WAIT1SF WAIT_OVERFLOW_TIMER, r0, FLAG_OUT1 ; shift out start bit + sync code
 REP 5, 1
 SHRO WAIT1SF WAIT_OVERFLOW_TIMER, r1, FLAG_OUT1 ; shift out ID0 + parity
 WAIT1SF WAIT_OVERFLOW_TIMER, WAIT_NO_ACTION ; wait time for last bit before stop bit
 ; stop bit
 SFSET WAIT1SF NO_WAIT, 0, 1
 . . . .
 WAIT1SF WAIT_OVERFLOW_TIMER, WAIT_STOP_TIMER
 ; end of command - switch off driver
 SFCLR WAIT1SF NO_WAIT, 0, 3

在等待一些时间，以便RS485收发器输出稳定后，通过SHRO指令将起始位（“0”）和3位同步码（“010”）从系统寄存器r0经DIRECT_OUT(1)移出。该指令使用REP 4, 1执行四次。每次执行时，程序会等待系统定时器溢出（参数WAIT_OVERLFLOW_TIMER），然后从r0寄存器移出LSB。随后，采用类似方式移出包含ID代码0和奇偶校验位的数据报的剩余5位，这次使用系统寄存器r1，并通过REP 5, 1重复执行SHRO指令五次。DIRECT_OUT(1)串行输出随后将停止位切换为“1”，最后将DIRECT_OUT(3)置为低电平，以关闭RS485收发器并准备接收来自编码器的数据。

ID代码0回复

为准备接收回复，需初始化CRC计算模块，以便在串行数据移入过程中实时进行CRC计算。

 ; initialize CRC for 8bit CRC
 LDI $0, r0
 STS r0, SYSTEM_CRC, SYSTEM_CRC_CTRL_W ; reset CRC block
 LDI %0000_0001, r0 ; CRC polynomial: x^8 + x^0
 STS r0, SYSTEM_CRC, SYSTEM_CRC_POLYNOM_W ; LSB
 LDI %0000_0001, r0 ; CRC polynomial: x^8 + x^0
 STS r0, SYSTEM_CRC, SYSTEM_CRC_POLYNOM_W
 LDI %0000_0000, r0
 STS r0, SYSTEM_CRC, SYSTEM_CRC_POLYNOM_W
 STS r0, SYSTEM_CRC, SYSTEM_CRC_POLYNOM_W ; MSB

首先，复位用于CRC计算的线性反馈移位寄存器(LFSR)，并将该协议中用于计算CRC的多项式加载到系统CRC寄存器(SYSTEM_CRC_POLYNOM_W)中。该寄存器大小为32位，在CRC模块复位后，通过四次字节宽度的写入操作向同一寄存器填充数据，且采用LSB优先的方式。需要设置第0位和第8位，以配置编码器协议所使用的生成多项式(x^8 + x^0)。

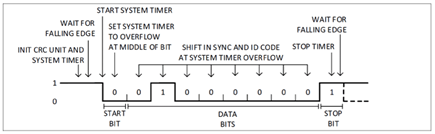

随后，程序开始准备接收编码器发来的第一个数据报（控制字段 CF）。

 ; reset timer and set timer limit to middle of bit
 LDI 18, r0
 STS r0, SYSTEM_TIMER, SYSTEM_TIMER_LIMIT_W
 ; wait for falling edge (start bit)
 WAIT0SF WAIT_IN1, WAIT_START_TIMER
 ; wait for middle of start bit
 WAIT1SF WAIT_OVERFLOW_TIMER, WAIT_NO_ACTION
 ; set limit to 100MHz / 39 = 2.5MHz and no timer reset
 LDI 39, r0
 STS r0, SYSTEM_TIMER, SYSTEM_TIMER_LIMIT_NO_RESET_W
 REP 8, 1
 ; wait for timer overflow and shift in sync code 010 and cc0..cc4
 SHRI WAIT1SF WAIT_OVERFLOW_TIMER, FLAG_IN1_CRC, r1 ; CF -> r1
 ; wait for timer overflow, stop bit
 WAIT1SF WAIT_OVERFLOW_TIMER, WAIT_STOP_TIMER

配置系统定时器后，程序进入等待状态(WAIT0SF），监测DIRECT_IN(1)上编码器回复消息起始位的下降沿，一旦检测到便立即启动定时器(WAIT_START_TIMER)。定时器已预先设置为大约在前一次溢出时间的一半时溢出（将限值设为18，而非39），以此到达起始位的中间位置。一旦到达该位置，限值会重新设为39，以便在每个输入数据位的中间位置触发一次定时器溢出事件（图9）。接下来，通过重复命令REP 8, 1配合右移输入命令SHRI，将后续8位输入数据以LSB优先的方式移入系统寄存器r1，同时将这些数据传入CRC单元进行CRC计算。当到达最终停止位的中间位置时，定时器停止。此时，接收的控制字段数据已存入寄存器r1中，且针对接收的前8位数据计算得到的CRC校验和也已生成。

编码器回复的第二个数据报包含状态字段(SF)，对应预期接收的第二个字节。再次将定时器溢出时间设为起始位的中间位置，一旦在DIRECT_IN(1)上检测到下降沿，立即启动定时器。

; reset timer and set timer limit to middle of bit
 LDI 18, r0
 STS r0, SYSTEM_TIMER, SYSTEM_TIMER_LIMIT_W
 ; wait for falling edge (start bit)
 WAIT0SF WAIT_IN1, WAIT_START_TIMER
 ; wait for middle of start b
 WAIT1SF WAIT_OVERFLOW_TIMER, WAIT_NO_ACTION
 ; set limit to 100MHz / 39 = 2.5MHz and no timer reset
 LDI 39, r0
 STS r0, SYSTEM_TIMER, SYSTEM_TIMER_LIMIT_NO_RESET_W
 REP 8, 1
 ; wait for timer overflow and shift in dd0..dd3, ea0..ea1, ca0..ca1
 SHRI WAIT1SF WAIT_OVERFLOW_TIMER, FLAG_IN1_CRC, r2 ; SF -> r2
 ; wait for timer overflow, stop bit
 WAIT1SF WAIT_OVERFLOW_TIMER, WAIT_STOP_TIMER

通过REP指令配合SHRI指令，将8位数据移入寄存器r2，同时传入CRC单元。当到达停止位的中间位置时，定时器停止。最终，接收的状态字段存入寄存器r2中，此时CRC校验和已基于控制字段的8位数据与状态字段的8位数据完成计算。

接下来，预期接收的是单圈内24位绝对编码器位置值，该值分为三个数据报，每个数据报包含一个字节，且采用LSB优先的顺序（分别为ABS0、ABS1、ABS2）。这段程序代码的结构与此前处理状态字段数据报的代码极为相似。

; reset timer and set timer limit to middle of bit
 LDI 18, r0
 STS r0, SYSTEM_TIMER, SYSTEM_TIMER_LIMIT_W
 ; wait for falling edge (start bit)
 WAIT0SF WAIT_IN1, WAIT_START_TIMER
 ; wait for middle of start bit
 WAIT1SF WAIT_OVERFLOW_TIMER, WAIT_NO_ACTION
 ; set limit to 100MHz / 39 = 2.5MHz and no timer reset
 LDI 39, r0
 STS r0, SYSTEM_TIMER, SYSTEM_TIMER_LIMIT_NO_RESET_W
 REP 8, 1
 ; wait for timer overflow and shift in d0..d7
 SHRI WAIT1SF WAIT_OVERFLOW_TIMER, FLAG_IN1_CRC, r3 ; ABS0 -> r3
 ; wait for timer overflow, stop bit
 WAIT1SF WAIT_OVERFLOW_TIMER, WAIT_STOP_TIMER

编码器位置信息依次存储在系统寄存器r3(ABS0)、r4(ABS1)以及最后的r5(ABS2)中。CRC校验和的计算会持续进行，将这三个字节也纳入校验范围。

作为ID代码0请求的编码器回复的最后一个数据报，系统将接收CRC校验和。该数据报的处理代码与前几个数据报的处理代码结构基本相同。

 ; reset timer and set timer limit to middle of bit
 LDI 18, r0
 STS r0, SYSTEM_TIMER, SYSTEM_TIMER_LIMIT_W
 ; wait for falling edge (start bit)
 WAIT0SF WAIT_IN1, WAIT_START_TIMER
 ; wait for middle of start bit
 WAIT1SF WAIT_OVERFLOW_TIMER, WAIT_NO_ACTION
 ; set limit to 100MHz / 39 = 2.5MHz and no timer reset
 LDI 39, r0
 STS r0, SYSTEM_TIMER, SYSTEM_TIMER_LIMIT_NO_RESET_W
 REP 8, 1
 ; wait for timer overflow and shift in rc0..rc7
 SHRI WAIT1SF WAIT_OVERFLOW_TIMER, FLAG_IN1, r6 ; CRC -> r6
 ; wait for timer overflow, stop bit
 WAIT1SF WAIT_OVERFLOW_TIMER, WAIT_STOP_TIMER

请注意，此次通过SHRI指令移入寄存器的位不会同时并行移入CRC单元（移位命令SHRI的最后一个参数使用FLAG_IN1而非FLAG_IN1_CRC）。随后，接收到的CRC值将存储在系统寄存器r6中。

至此，所有接收到的数据均已存储在系统寄存器r1至r6中。下一步，这些值将被复制到SPI缓冲区，以供连接的微控制器/运动控制器读取。

 ; copy reply to SPI transmit buffer
 LDI %0001_0000, r0 ; its the ABS value
 ST SPI_BUFFER_3, r0 ; 0x10 -> ABS value
 ST SPI_BUFFER_2, r3 ; ABS0
 ST SPI_BUFFER_1, r4 ; ABS1
 ST SPI_BUFFER_0, r5 ; ABS2

第一个32位SPI数据报的低24位填充绝对位置信息，MSB设置为固定值0x10。当读取该SPI数据报时，可通过此固定MSB值明确识别数据报内容。

 ; copy crc value to SPI transmit buffer
 LDI %0111_0000, r0 ; crc values
 ST SPI_BUFFER_3, r0 ; 7 -> CRC + STATUS Field
 ST SPI_BUFFER_2, r2 ;
 LDS SYSTEM_CRC, SYSTEM_CRC_RESULT0_R, r0
 ST SPI_BUFFER_1, r6 ; CRC received
 REV r0, r0
 ST SPI_BUFFER_0, r0 ; CRC calculated
 JA CMD_LOOP

第二个32位SPI数据报的LSB包含CRC系统模块计算得出的CRC值。通过指令“LDS SYSTEM_CRC, SYSTEM_CRC_RESULT0_R, r0”，将计算得到的CRC值复制到系统寄存器r0中。计算得到的CRC值的位顺序与接收到的CRC值相反，因此使用指令“REV r0, r0”对寄存器位进行反转。完成之后，寄存器r0中存储的计算CRC校验和应与接收到的CRC值完全一致（前提是数据传输过程未受干扰）。

在实际应用中，需要对比计算出的CRC校验和与接收到的CRC校验和。若两者不匹配，可能意味着整个数据报/编码器信息存在异常，此时可选择丢弃/忽略该信息（例如设置错误标志）。

在本示例代码中，32位SPI数据报的LSB填充计算出的CRC值，其相邻的高字节填充接收到的CRC码，再高一位的字节则复制了接收到的状态字段位(SF)。最后，将数据报的MSB设置为固定值0x70，以此标识该数据报的内容，之后再将其复制到SPI输出缓冲区中。

附录

汇编器

为便于TMC8100的程序开发和示例/参考程序的修改，提供了一个汇编器供使用。这是一个基于PC的命令行工具，需要以汇编源代码文件的文件名和可选路径作为参数。如果未找到指定的文件名，系统会自动在提供的文件名后添加*.asm后缀。汇编器将根据这个输入文件，生成相应的输出文件。

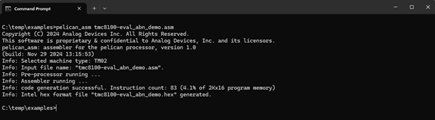

在本示例中，汇编源代码输入文件的名称为“tmc8100-eval_abn_demo.asm”。从该文件生成的机器指令（16位）数量为83条，占可用程序存储(SRAM)的4.1%。TMC8100的程序存储器容量为2K x 16位，最多可存储2048条指令。

汇编器默认生成的输出文件与输入文件同名，仅将扩展名由 *.asm 改为 *.hex。该输出文件是一个文本文件，其中的程序代码采用标准的英特尔十六进制文件格式，例如可用于通过TMCL-IDE或示例代码中提供的某个Python脚本，将程序代码加载到TMC8100-EVAL-KIT上TMC8100的程序存储器中。

此外，该汇编器支持通过设置一系列标志参数，生成不同格式的附加输出文件及额外的辅助信息。

• 选项“-i”：生成文件“.i”作为预处理器的输出。该文件包含汇编源文件内容，其中所有预处理命令(# ...)已被处理（例如，“#include”文件内容已合并到源文件中），且注释（例如，/* ..*/ | // | ;)已被移除。
• 选项“-l”：生成日志文件“.log”，其包含汇编源代码（不含注释和预处理命令），并附加指令编码及各指令的程序存储器地址。
• 选项“-c”：生成C代码文件“<filename.c>”，用于支持引导TMC8100所用控制器的程序开发。该文件包含一个整数数组，用于存储生成的机器码。 </filename.c>
• 选项“-rom”：生成3个附加文件；其中，“pelican_bootloader.hex”和“pelican_bootloader.bin”以十六进制/二进制数形式列出机器指令，每行一个数值，而“pelican_bootloader.vhd”则将机器指令存为逻辑代码，作为VHDL实体声明的一部分。
• 选项“-m”：机器标志，用于支持不同的实现/指令集（TM02适用于TMC8100）。

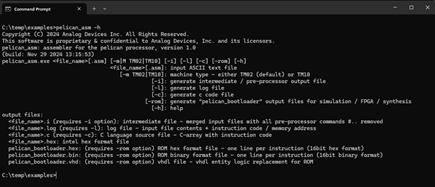

• 选项“-h”：打印帮助测试，如屏幕截图所示。

支持的语法/命令

该汇编器目前支持TMC8100数据手册中所述的所有TMC8100指令。

预处理器命令

注释

预处理器会从输入文件中移除所有注释，以便进行后续处理。目前支持如下选项：

• /* */——块注释，可以包含多行内容（C语言风格）
• // ——行尾注释，从//开始至本行结束（C/C++ 语言风格）
• ; ——行尾注释，从;开始至本行结束

#include

#include "<filename>"——将中的名称和可选路径所对应的文件的内容，插入到该#include预处理器指令所在位置，以便进行后续处理。包含#include指令的行将被移除。

注：两侧仅允许使用引号，且该行中不应包含其他命令/赋值，因为这些内容会被移除或忽略，不再参与后续处理。

#define

预处理器会将此命令之后在源文件（+通过#include语句包含的文件）中找到的任何<label>替换为 [<replacement text>]。替换文本为<label>后至少以一个空格分隔的、直至行尾（或注释起始处）的字符序列。仅注释内容和引号内文本不参与自动替换。标签可在源文件中通过另一个带有相同<label>的#define命令重新定义。

此外，允许定义无替换文本的<label> ，此时替换文本为空。这在配合条件预处理器命令（如#ifdef/#ifndef）时可能会很有用。

#ifdef, #ifndef, #else, #endif

#ifdef <label> <code block 1> #else <code block 2> #endif

若<label> 此前已被定义，则会解析<code block 1> 的内容并生成汇编输出，同时忽略<code block 2>。中间文件（“.i”）中仅显示 <code block 1> ，不显示<code block 2>。代码块可以包含多行汇编指令等内容。若<label> 尚未定义，则情况相反。

#ifndef <label> <code block 1> #else <code block 2> #endif

若 <label> 此前已被定义，则会解析<code block 2>的内容并生成汇编输出，同时忽略<code block 1>。中间文件(.i)仅显示<code block 2>，不显示<code block 1>代码块可以包含多行汇编指令等内容。若 <label> 尚未定义，则情况相反。

注：在使用#define <label> 之前，只需提及<label> 名称便已足够，无需提供替换文本/值。

#else部分是可选的。#ifdef或 #ifndef块可以嵌套使用。

汇编器命令

数字

为简化二进制、十进制和十六进制数字的表示，系统支持多种格式，具体如下：

0x123或$123解析为十六进制数（允许的字符：0-9、a-f或A-F）

%1010解析为二进制数（允许的字符：0和1）。可以插入字符“_”以增强可读性。例如，%1010_0011表示一个8位二进制数字

123解析为十进制数（允许的字符：0-9）

标识符

标识符可替代数字使用，以提高代码的可读性。标识符必须以字母（a-z或A-Z）或下划线“_”开头，后续可包含数字(0-9)。请注意，标识符名称不区分大小写。

可使用等号为标识符赋值；例如，

SPI_BUFFER_0 = $30

一些名称不应用作标识符：

• 汇编指令，包括TMC8100数据手册中列出的所有名称，或是以“C”开头的指令名称（“C”表示该命令的条件执行）
• 标识符r0至r7是预定义的，分别代表寄存器0至7，用于指定所有可用的通用寄存器
• 标签与标识符不可同名

标签

标签用作程序存储器地址的占位符。标签无需赋值，在汇编器将汇编源文件转换为机器码时，会自动以当前程序存储器地址对其进行初始化。

无限循环示例：

WAIT:
JA WAIT

注意标签名称后带有“:”字符。汇编器会自动将标签WAIT初始化为下一条指令的程序存储器地址（本例中为JA WAIT命令的地址）。两种跳转方式均受支持：一是向后跳转（如上例所示），即标签在实际作为指令一部分使用之前已完成初始化；二是向前跳转，即标签在被某条指令引用之后才完成初始化。
