AN-1182: 了解ADF7021的AFC环路并为实现最小前同步码长度而进行优化

简介

无线电通信网络中的远程收发器使用自己的独立时钟源。 因此，这些收发器容易产生频率误差。当发射机启动通信 链路时，关联的接收机需要在数据包的前同步码阶段校正 这些误差，以确保正确的解调。能够执行这种校正的有效 设计模块是一种自动频率控制(AFC)环路。本应用笔记介 绍如何在ADF7021, ADF7021-N 和 ADF7021-V上实施并优化AFC。

因为延迟和电池寿命对远程应用至关重要，所以设计人员需要缩短校正频率误差所需的建立时间。ADF7021系列无线电通常需要多达15个字节的前同步码才能校正频率误差。有些方法可将这种长度缩短为4至6个字节。

本应用笔记概要介绍了影响AFC环路响应能力的各种参数，并提出可针对特定用例缩短建立时间的建议设置，同时还详细说明了由此引起的性能权衡。

快速设置

调制指数(MI)提供了一种将频率偏差与数据速率联系起来的衡量标准，是优化建立时间的关键因素。

表1包含了有关推荐默认设置的信息。ADF7021上的默认设置可确保在针对所有调制指数(MI)使能AFC时尽可能实现最佳的接收机灵敏度。表2包含了可实现最佳建立时间的设置。注意，通过这些设置可实现低至4个字节的前同步码长度。表2中的设置仅推荐用于MI ≥ 1的系统。

缩短AFC环路建立时间会降低接收机灵敏度。与表1中的默认设置相比，采用表2中的设置时，接收机灵敏度会降低1 dB至2 dB。为了在MI < 1的情况下实现较快的建立速度，请遵循图7中列出的步骤，同时还需考虑本应用笔记中详细说明的其他因素及其影响。

时钟和数据恢复(CDR)

了解CDR算法对考虑AFC环路的响应能力比较有帮助。ADF7021无线电调制解调器能够以32倍于数据传输速率的速度对数据分割器(见图1)的输出数据进行过采样，由此实施CDR算法。检测到数据上的位跃迁时，CDR算法会更新，Rx时钟也会有所调节，调节的量是位时间的+1/32、0或−1/32。注意，要让CDR算法实现锁定，需要在数据上进行16位跃迁。对此，应用笔记AN-915做出了更为详细的介绍。

为实现较快的CDR时钟，选择1010…这样的前同步码序列会更好。要保证PER性能最佳，在CDR采集期间，分隔器输出上的1010…序列传号空号比应该尽可能接近50:50。出现频率误差时，传号空号比不会是50:50。因此，必须在CDR采集发生之前实施AFC。

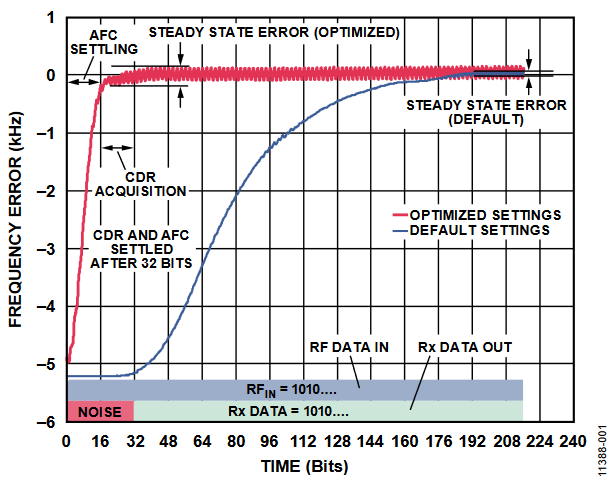

图1显示了采用表1优化设置和表2默认设置的情况下本振(LO)对1010…前同步码序列的平均响应能力。时间t = 0时，会出现5 kHz频率误差。实施优化设置的情况下，t = 16时，频率误差已降至最低，CDR采集将会开始。

注意，在t = 16和t = 32之间，LO上有一个约为零的误差。出现的误差称为LO稳态误差。随着AFC环路响应速度的提高，此误差的幅度也会增大。图1中优化设置和默认设置的稳态误差区别突出显示了这一点。CDR算法容许的误差程度因MI而异。例如，对于MI ≥ 1的系统，容许的稳态误差在红色轨迹表示的范围内。MI < 1的系统需要更慢的AFC响应，从而确保更小的稳态误差。

图1中，t = 32时，CDR采集完成。此时会以Tx数据速率对Rx时钟进行同步，并且对Rx眼的中心进行采样。由于同步字(SWD)上的连续1或0，只有在CDR算法实现锁定之后才能容许一定量的LO漂移。本应用笔记稍后部分会更详细地介绍这一主题。

在选择AFC设置时，对前同步码期间LO上升时间和稳态频率误差的权衡是一项主要考虑因素。

AFC环路概述

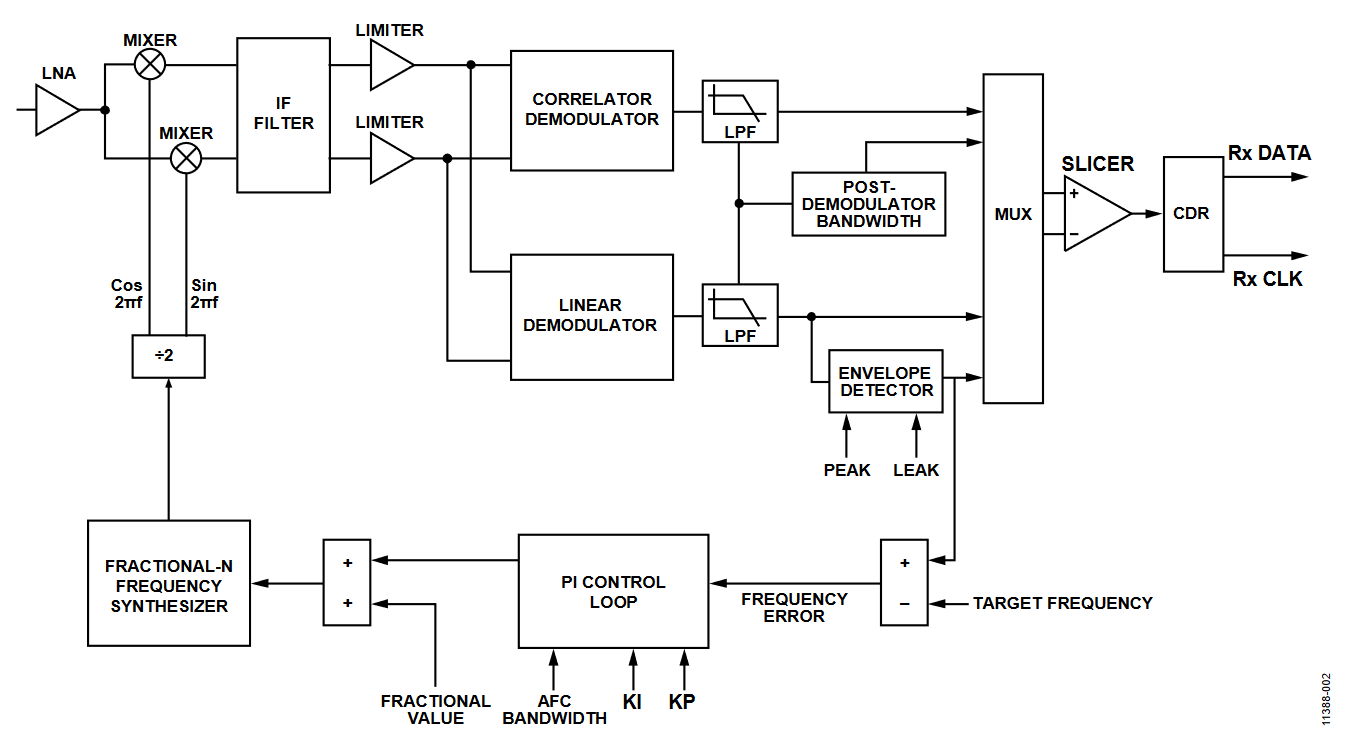

图2显示了AFC环路的功能框图。在AFC使能的状态下，会使用包络检波器估算接收信号的中心频率。理想情况下，这会按连续的1010...前同步码序列执行。接收信号的此估算值随后会与目标频率进行比较，由此生成误差信号。

误差信号通过一个比例积分(PI)控制环路进行传递，输出会调节小数N分频频率合成器。整体AFC环路响应主要由包络检波器和PI控制环路的组合决定。下面几部分将详细说明它们的影响。

包络检波器

包络检波器的功能是在有噪声的情况下跟踪接收信号的中心频率(载波)，同时承受具有可变游程长度限制(RLL)的接收数据。包络检波器的时间响应取决于ED_PEAK_RESPONSE和ED_LEAK_FACTOR。

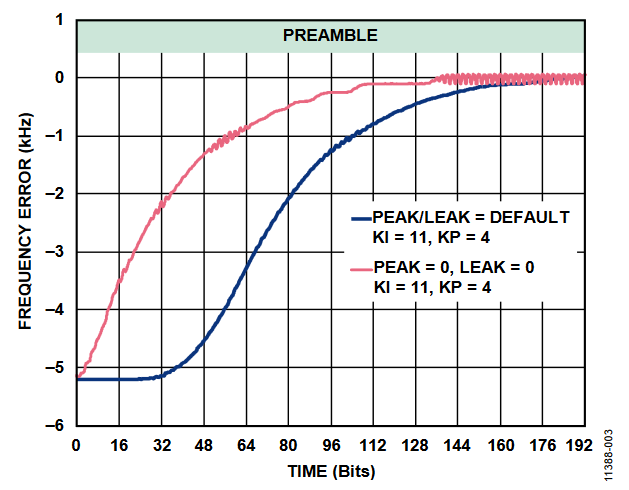

图3显示了在采用默认峰值/泄漏设置和参数设置为零的情况下LO对1010…前同步码序列的平均响应。开始时，LO偏置为具有−5 kHz的失调。

注意，峰值和泄漏设置为零时，初始响应(t = 0和t = 32之间)相当快，但走线的斜率类似，因为这主要取决于PI控制环路。这样做会增加LO稳态误差。

通过设置Register14_DB[27:31] = 0和Register15_DB[4:7] = 9可将ED_PEAK_RESPONSE和ED_LEAK_FACTOR设置为零。

PI控制器

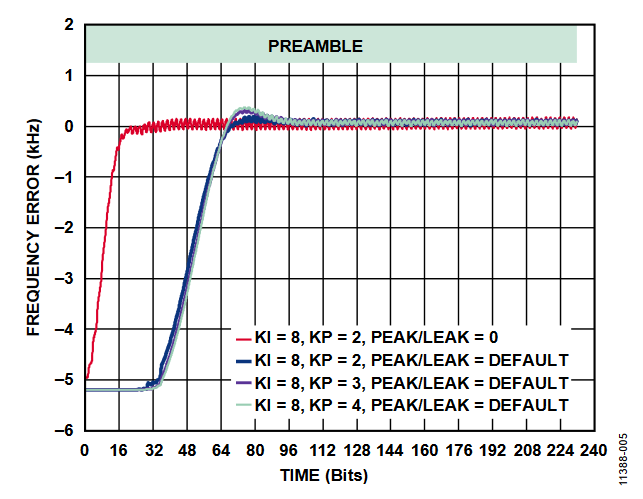

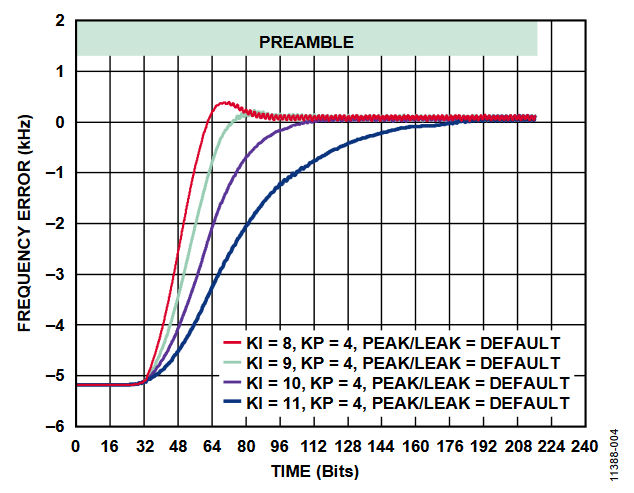

AFC环路的比例和积分增益在Register10_DB[17:23]中控制。响应主要取决于集成式增益元件KI。图4和图5显示了KI和KP如何影响LO对1010…前同步码信号的响应。随着KI降低，上升时间也缩短，但开始出现一些过冲情况。

从图5中可以清楚看到，比例增益元件KP的影响相较于KI而言极其微小。但是，将值减小为KP = 2可以减少因为降低KI而造成的过冲。尽管这只是微小的改进，但已发现这样做能在使用较短的前同步码的情况下改善PER。

为确保AFC环路的稳定性，建议设置KI ≥ 8且KP ≥ 2。

图5中的红色曲线表示完全优化的LO响应。这些设置和表2中所用的设置相同。采用这些设置时，在大约2个字节的前同步码之后会实现稳态。CDR环路需要16位跃迁，以便与接收的信号持续同步(接收的信号需要额外2个字节的前同步码)。

SWD选择的影响

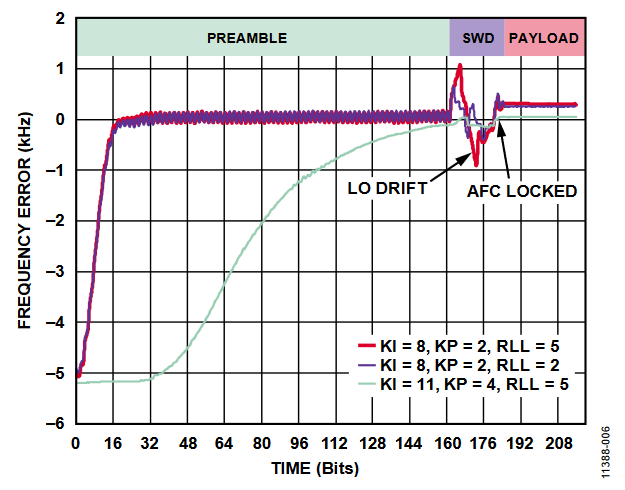

随着AFC环路响应的提升，SWD中的LO漂移会非常显著。图6显示了LO对典型SWD的响应。在成功接收到SWD之后，AFC环路就会锁定。收到SWD时，在位160处观察到LO漂移。在RLL = 5且环路针对快速响应而优化的情况下，漂移可以高达±1 kHz。由于CDR正对位的中心进行采样，因此能够以较高的Rx功率承受数据包中SWD部分的某些LO漂移。然而，根据LO漂移的幅度，接收机灵敏度可能会有所降低。为此，建议最大限度地降低SWD的RLL。图6中AFC环路的锁定位置突出强调了需要直流平衡的最终4位SWD。

建议在成功接收到SWD之后将AFC环路锁定。这样可确保能够在数据包的有效载荷部分承受较长的RLL。设置Register12_DB[4:5] = 2并从SWD末尾根据特定时间数据包长度(DPL)保持AFC环路的锁定状态，由此即可在片内实现上述目的。在Register12_DB[8:15]中配置DPL。

其它的考虑

接收信号的占用带宽接近接收机IF滤波器的带宽时，AFC环路的灵敏度会降低。这种情况下，可能需要通过更长的前同步码恢复信号。

对ADF7021有数据速率容差要求。实际传输的数据速率必须在所需接收机数据速率的±2 %范围内。应用笔记AN-915中有更详细的说明。

考虑AFC环路时，参考振荡器容差很重要。晶振中的误差会导致工作RF频率出现误差。此误差会按比例随着工作频率一起增大。例如，10 MHz晶振中的5 ppm误差会在晶振基频中生成50 Hz的误差。在868 MHz条件下，此误差会倍增为4.34 kHz。与433 MHz相比，RF误差为2.165 kHz。

在AFC开启的情况下，无法使用AFC回读功能。

通过使用更短的SWD或将匹配误差容差设置为> 0，可以提高接收机灵敏度。此设置可以在Register 11_DB[6:7]中进行。利用错误SWD检测找出最佳设置时需要进行权衡。注意，在下一个SWD设置之后的锁定阈值使能的情况下，错误SWD检测将AFC环路锁定，持续时间为可编程的DPL。ADIsimSRD Design Studio提供了计算器来确定错误SWD检测的可能性。可从ADF7021产品页面下载此工具。

对片内CDR采取旁路措施可从接收机灵敏度和CDR建立时间方面实现进一步的改善。要做到这一点，可将分隔器输出带到主机微处理器上并实施自定义CDR算法。通过设置Register15_DB[4:7]，可将分隔器数据输出到TxRxData引脚。对片内CDR采取旁路措施后，通过提高CDR时钟的速度还可以进一步加快AFC环路响应速度。

配置示例

表3显示了使用表4所示设置时测量到的Rx灵敏度性能。其中提到的接收机灵敏度是整个受测频率误差范围内最差的情形。表1中的测量是在SWD中RLL = 2的情况下进行的。这不是一种限制，如有必要，可以使用更长的游程长度。

为实现最小前同步码长度而优化AFC环路所需的步骤

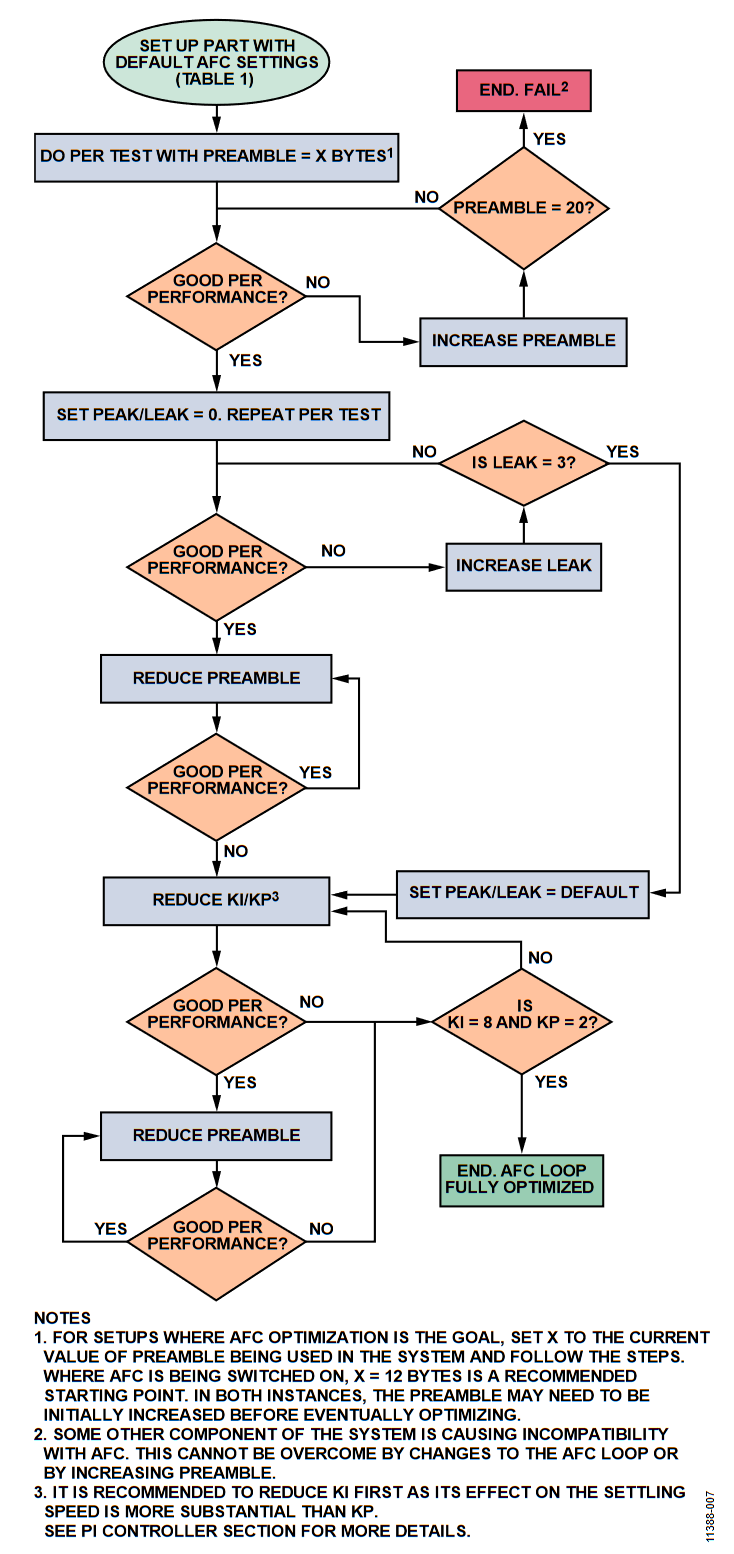

本应用笔记中建议的配置可能不适用于某些系统，包括那些MI < 1的系统。图7为建议的流程图，适用于针对此类系统为实现最小前同步码长度而优化环路。实施此方案时，假定用户拥有能够执行PER测试的测量设置。

图7包含三个编号标签(1、2和3)。对于标签1，注意，如果是以AFC优化为目标的设置，请将X设置为系统中正使用的前同步码的当前值，然后按步骤操作。AFC正开启的情况下，建议以X = 12字节为起点。在两种情况下，最终优化之前可能都需要先增加前同步码长度

标签2指出系统的其他一些元件导致与AFC不兼容。通过更改AFC环路或增加前同步码长度并不能解决此问题。

对于标签3，建议先降低KI，因为它对建立速度的影响比KP更显著。有关详情，请参见“PI控制器”部分。
