AN-053: TMC4671 PI Tuning

Joshua Pham Xuan 下载 PDF

本用逐步介如何使用 USB-2-RTMI（RTMI） 一步一步调试 TMC4671。 通讯转换器是采用基于 FTDI FT4222H 高速 USB 转 SPI 桥路。 采用 USB 供电带有一个小巧的 10 引脚接头和 TMC4671-EVAL 的 RTMI 接口引脚相同，且具有相同的引分配可以在 TMC4671 估板上找到。TMCL- IDE提供软件工具用于调试不同控制环路。因此，RTMI 是调试，监控和系统配置的最简便的方式。

Items Used

  • 直流无刷伺服电机, (e.g. QBL4208)
  • TMC4671-EVAL-Kit
  • USB-2-RTMI
  • 注意： USB-2-RTMI_V20 包括电隔离，仅适用于 TMC4671-LA
  • TMCL-IDE (3.0.24)
  • 电源(24V)
  • Micro-USB通讯线缆
  • Mini-USB通讯线缆

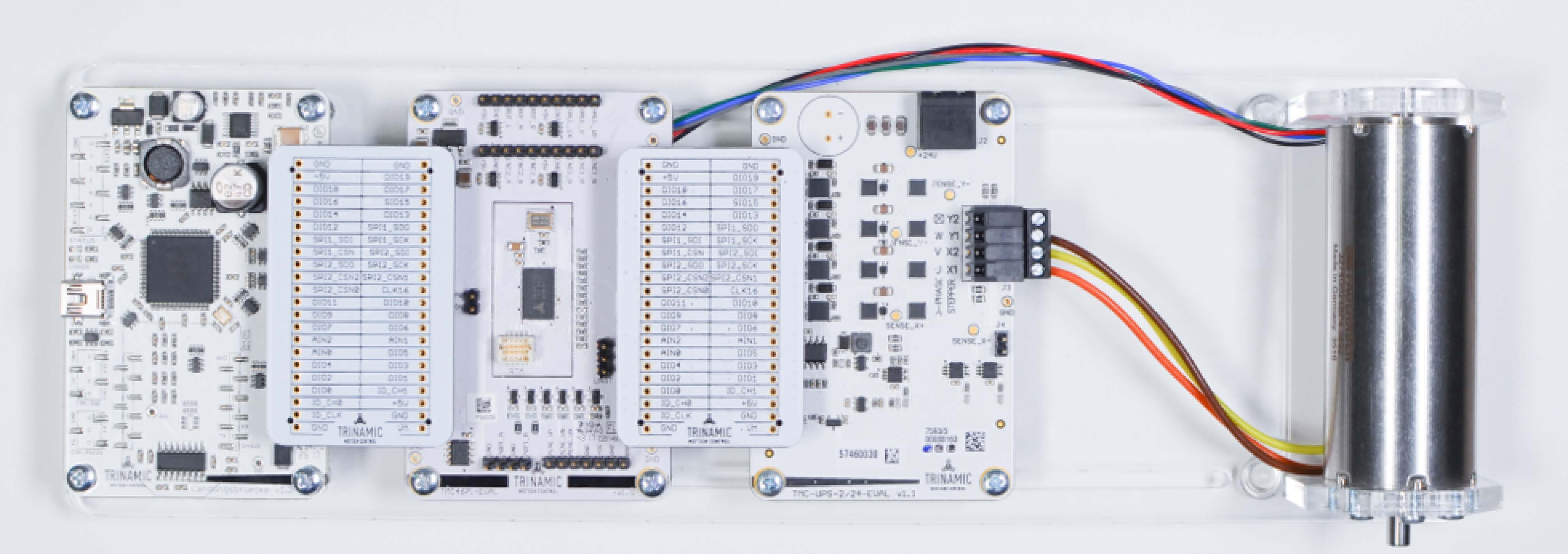

Figure 1: TMC4671-EVAL套件和BLDC机

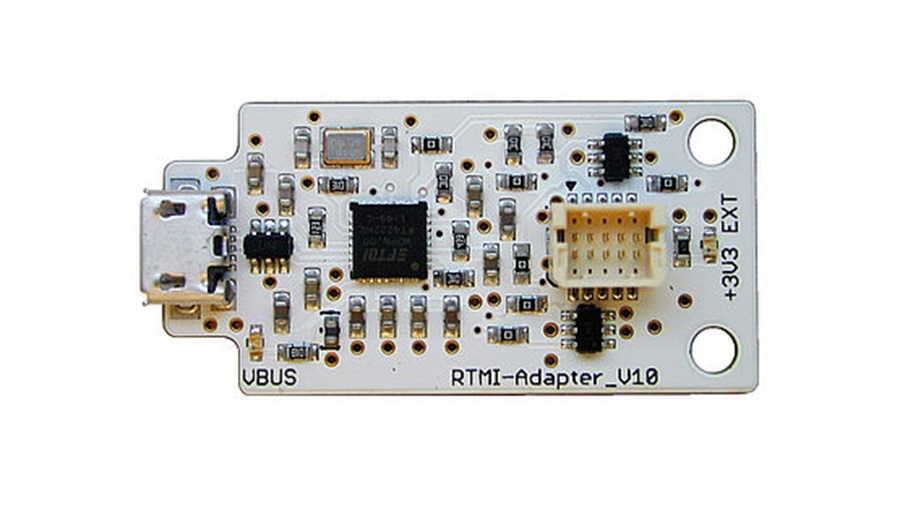

Figure 2: USB-2-RTMI

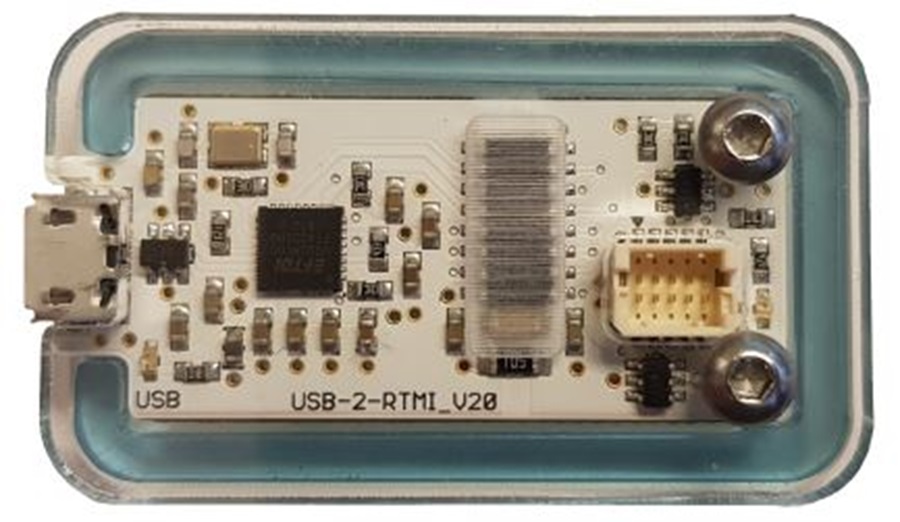

Figure 3: 带电隔离的 USB-2-RTMI v20

USB-2-RTMI Driver Installation

参考 USB-2-RTMI指南 完成驱动安装。

Basic Configuration

在使用调试工具之前，必须先配置 TMC4671（例如，使用TMC4671 Wizard）。

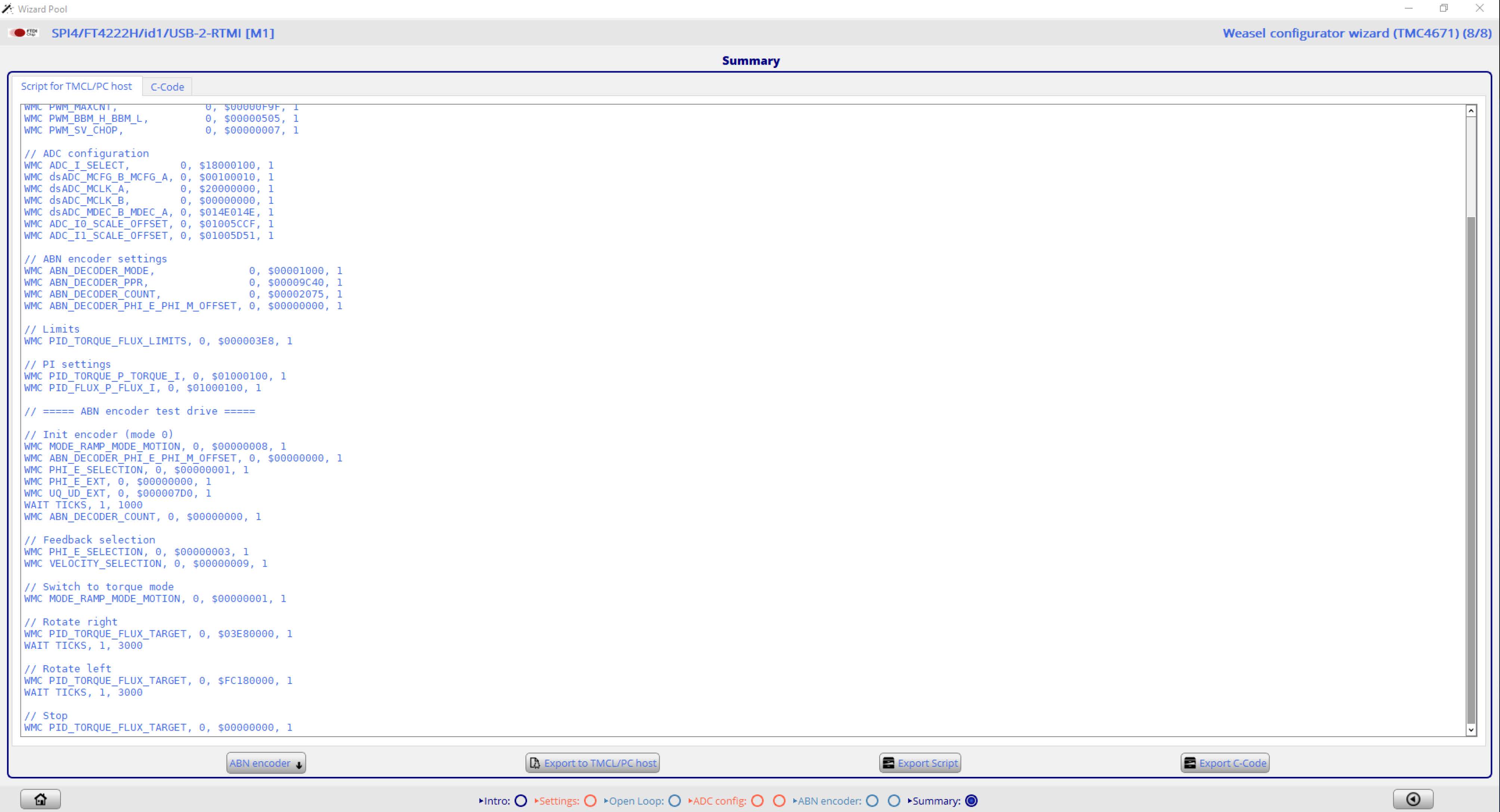

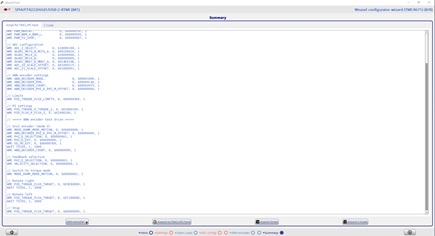

Figure 4: TMCL-IDE: TMC4671 Wizard - 配置代码

在完成基本的参数配置之后，可以保存为C代码或.tpc脚本

  • 在摘要中 （Summary） 选择ABN编码器
  • 使用Export Script 导出脚本

Tuning


Overview


TMC4671支持三种主要的操作模式，它们需要进行PI配置：:

  • current/torque mode - 电流/力矩模式
  • velocity mode - 速度模式
  • position mode - 位置模式

每个模式都可以通过PI对每个环路进行调试。如下图概述：

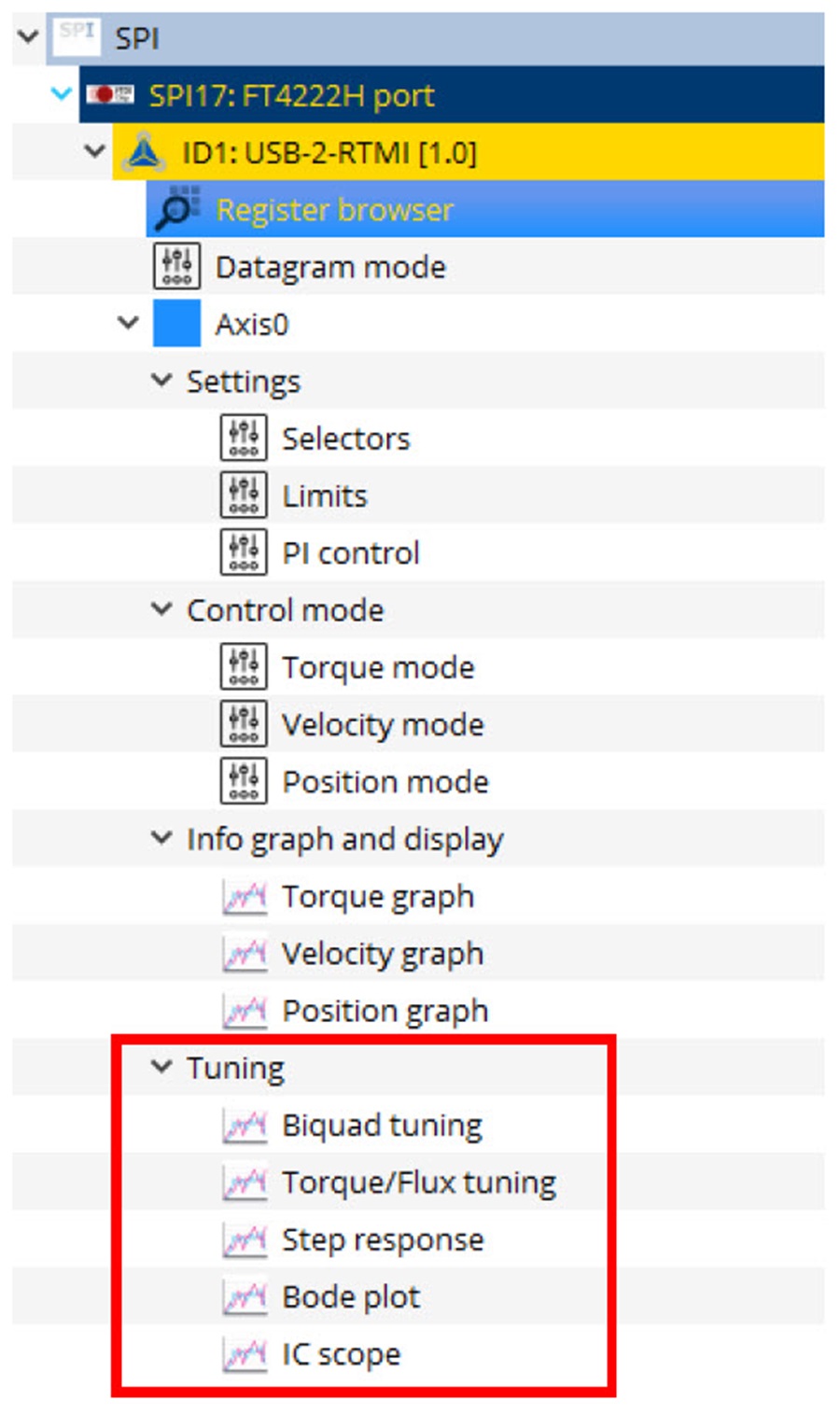

Figure 6: PI tuning tools

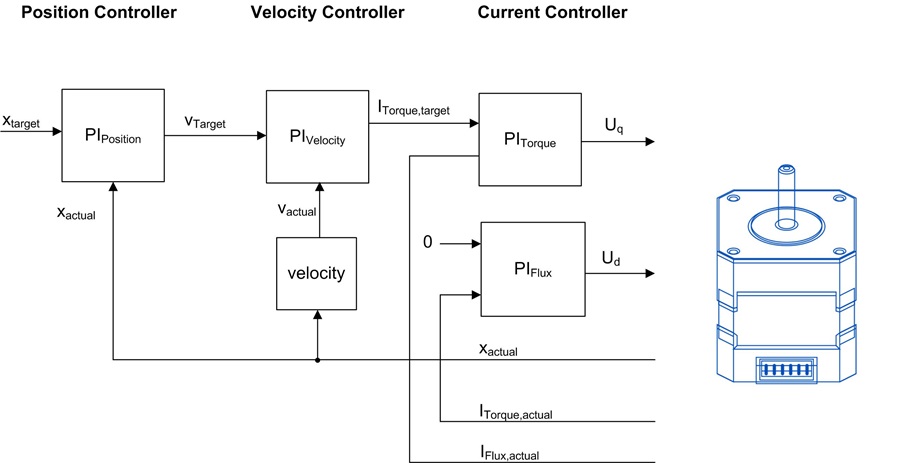

Figure 5: TMC4671 control loops

这是一个串联的环路，因此外环依赖内环的调优。例如，在使用速度环之前必须先配置电流环。为每个PI控制 器的调整提供了软件工具。在TMCL-IDE中，可以通过 Tuning Group 访问这些调试工具 调整工具包括：

  • Biquad tuning: 用于过率每个循环的目标值
  • Torque/Flux tuning: 通过开环阶跃响应识别PI参数
  • Step response: 适应所有控制回路的闭环阶跃响应
  • Bode plot: 所有环路的波特图
  • IC scope: 监控，读出寄存器值与PWM频率

Limits


在使用调试工具之前，建议将输出电压设置为最大 （设置 PIDOUT_UQ_UD_LIMITS = 32767 置）。 对于步进来说默认值就可以了。

  • 将 PID_TORQUE_FLUX_LIMITS 设置为应用中所允许的最大电流数值。
  • 设置 PID_POSITION_LIMIT_HIGH = 2 147400 000
  • 设置 PID_POSITION_LIMIT_LOW = -2 147400 00

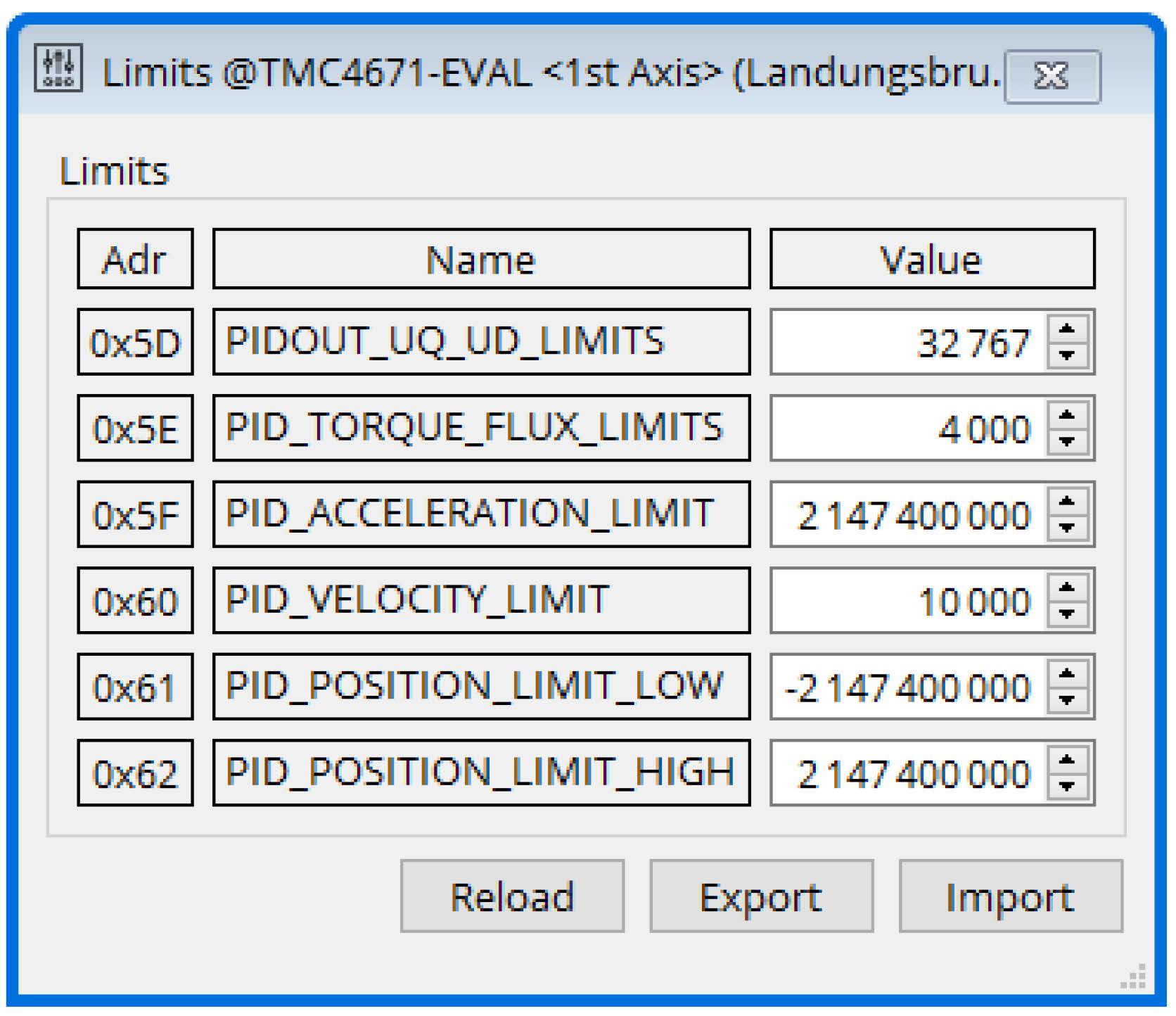

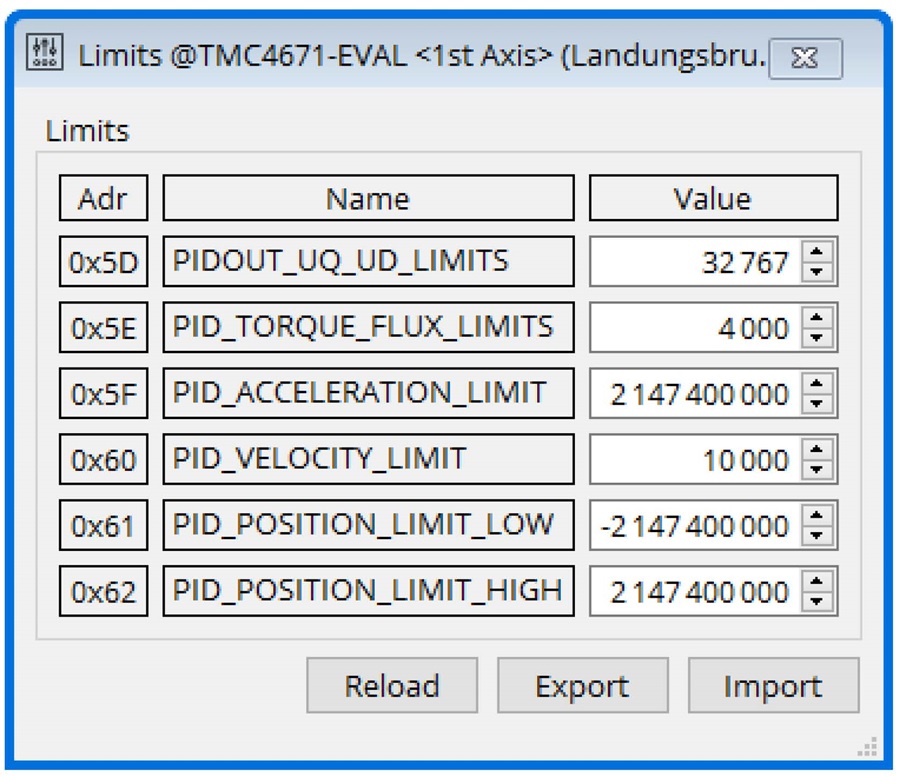

Figure 7: TMCL-IDE: TMC4671 限制

Tuning of the Current Loop

电流环由两个控制环路组成：一用于扭矩（电流），另一用于磁通（电流）。都可以使用RTMI工具在 Torque Flux / Tuning 工具 和 Step response 工具调整。Torque转矩/Flux磁通工具在开环模式下确定PI参数。


Torque/Flux Tuning Tool (Open Loop)


Torque Flux调试工具会通过识别电机参数自动确定PI参数的起始值。在此过程中，设置电压阶跃并评估电流阶跃响应.只有磁通量电流被激发到最小/在这个调整阶段没有运动。建议使用25kHz的PWM频率以获得最好的识别结果.

  1. TMC4671-EVAL连接到RTMI和PC。
  2. 打开 “Torque/Flux Tuning Tool”。
  3. 单击 “Start”按钮开始整定

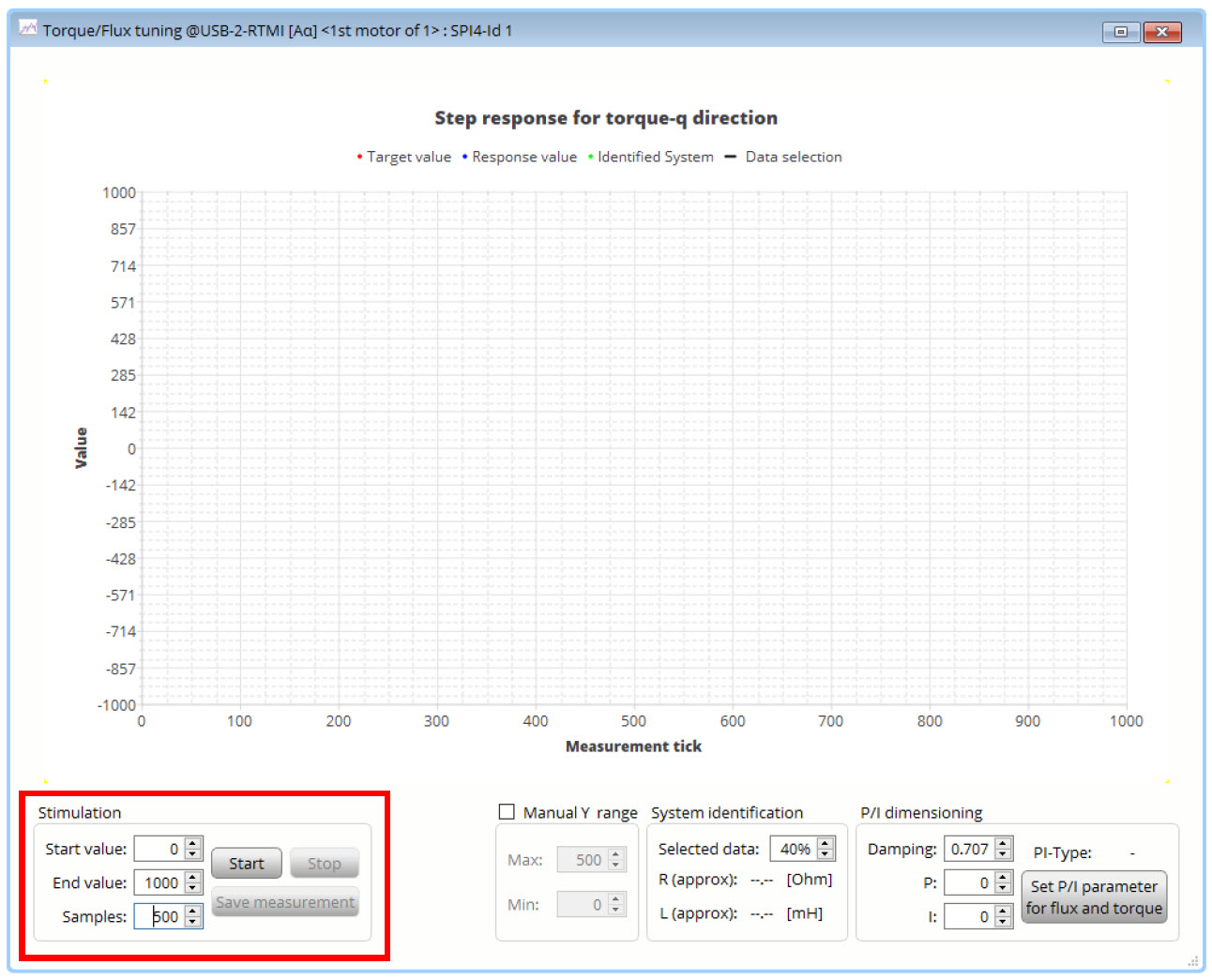

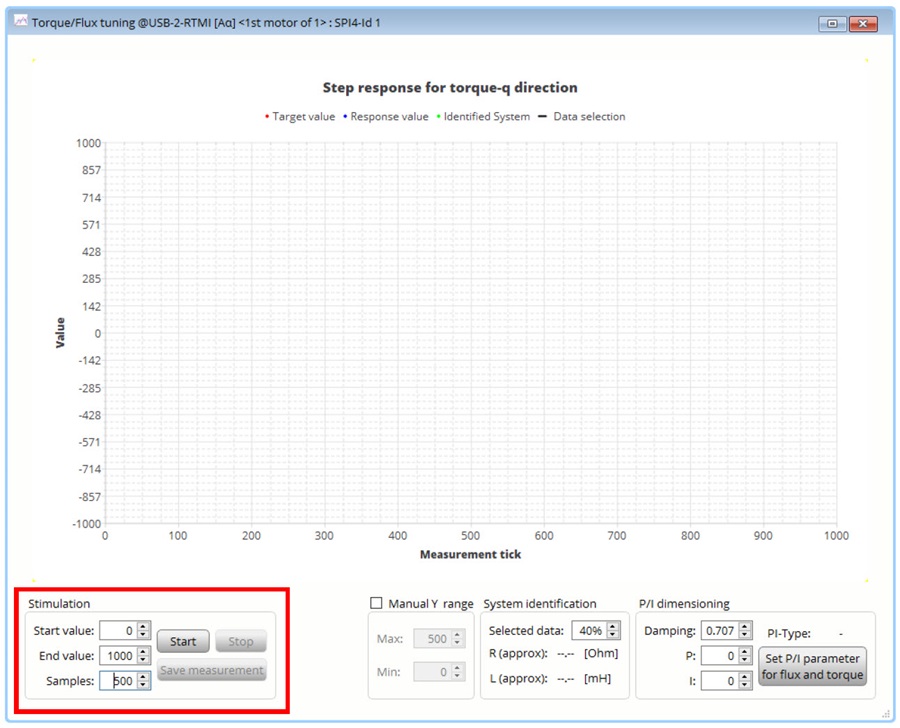

    Figure 8: 配置和开始阶跃响应
  4. 给出了电流对电压阶跃的响应，以及系统的辨识结果

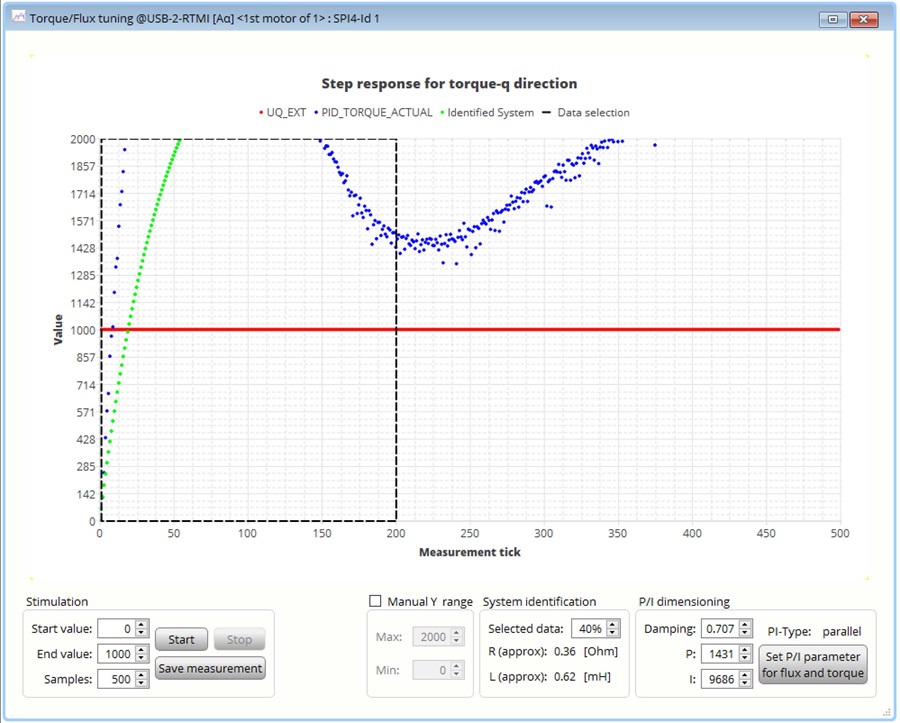

    Figure 9: 第一步反
  5. 检查和手动调整Y范围，以获得更好的视图
  6. 单击“Start”按钮重新识别系统，如果电机匹配一致，将会给出更好的识别结果
  7. 如果需要，调整所需要的电脑显示窗口。在大多数情况下，默认设置将提供良好的结果。 - 动态阶跃响应被涵盖在识别区（虚线框内）

    • 动态阶跃响应应覆盖在识别区域（虚线框）中

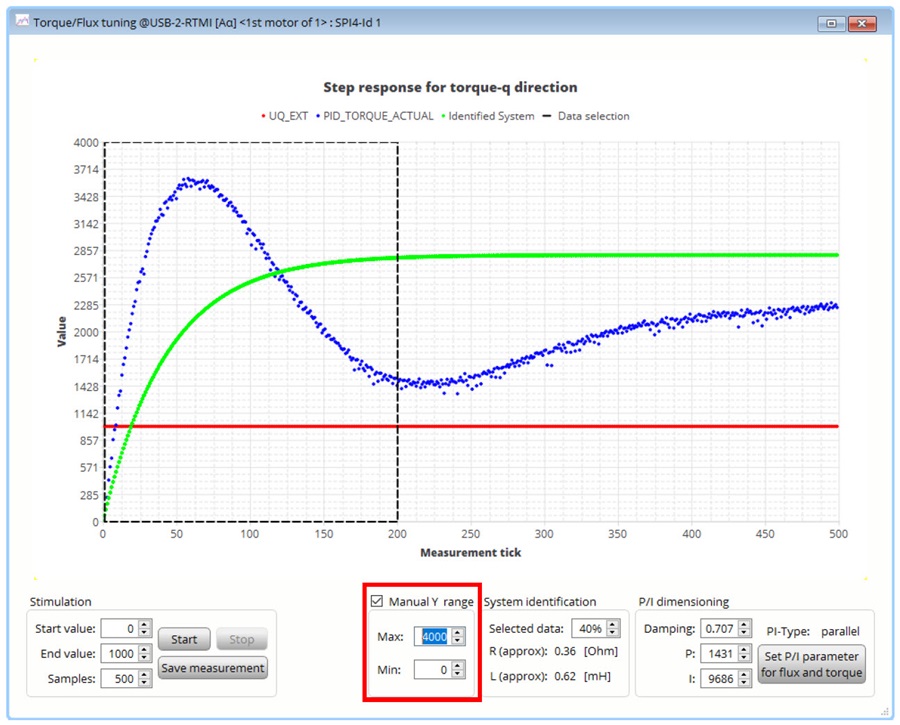

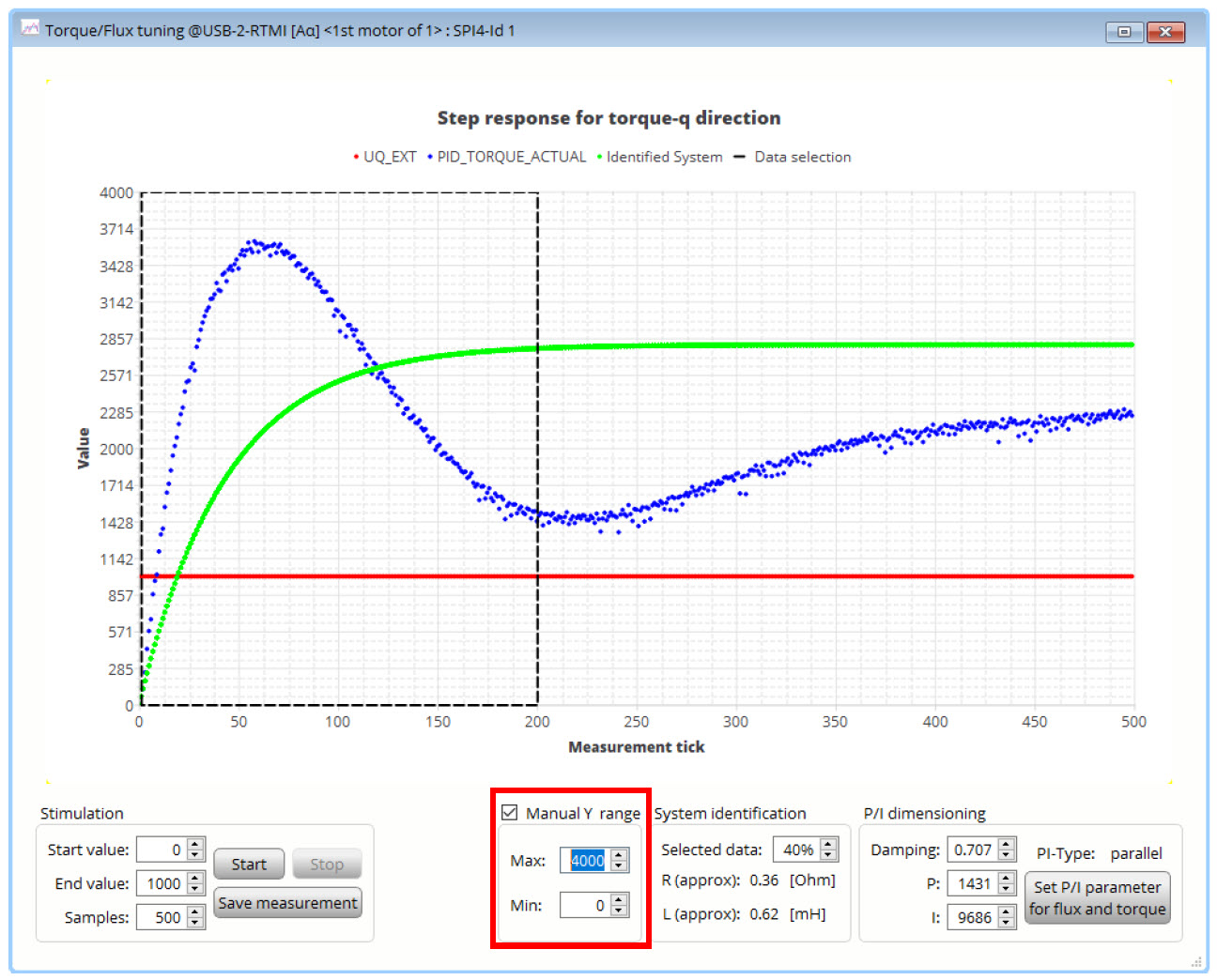

      Figure 10: 调整 Y 范围

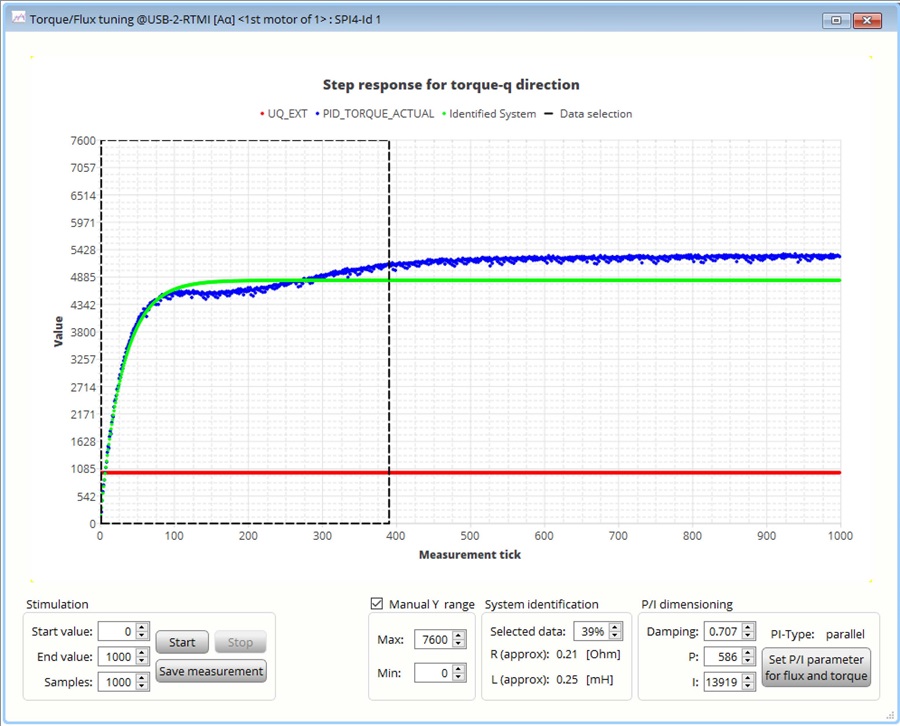

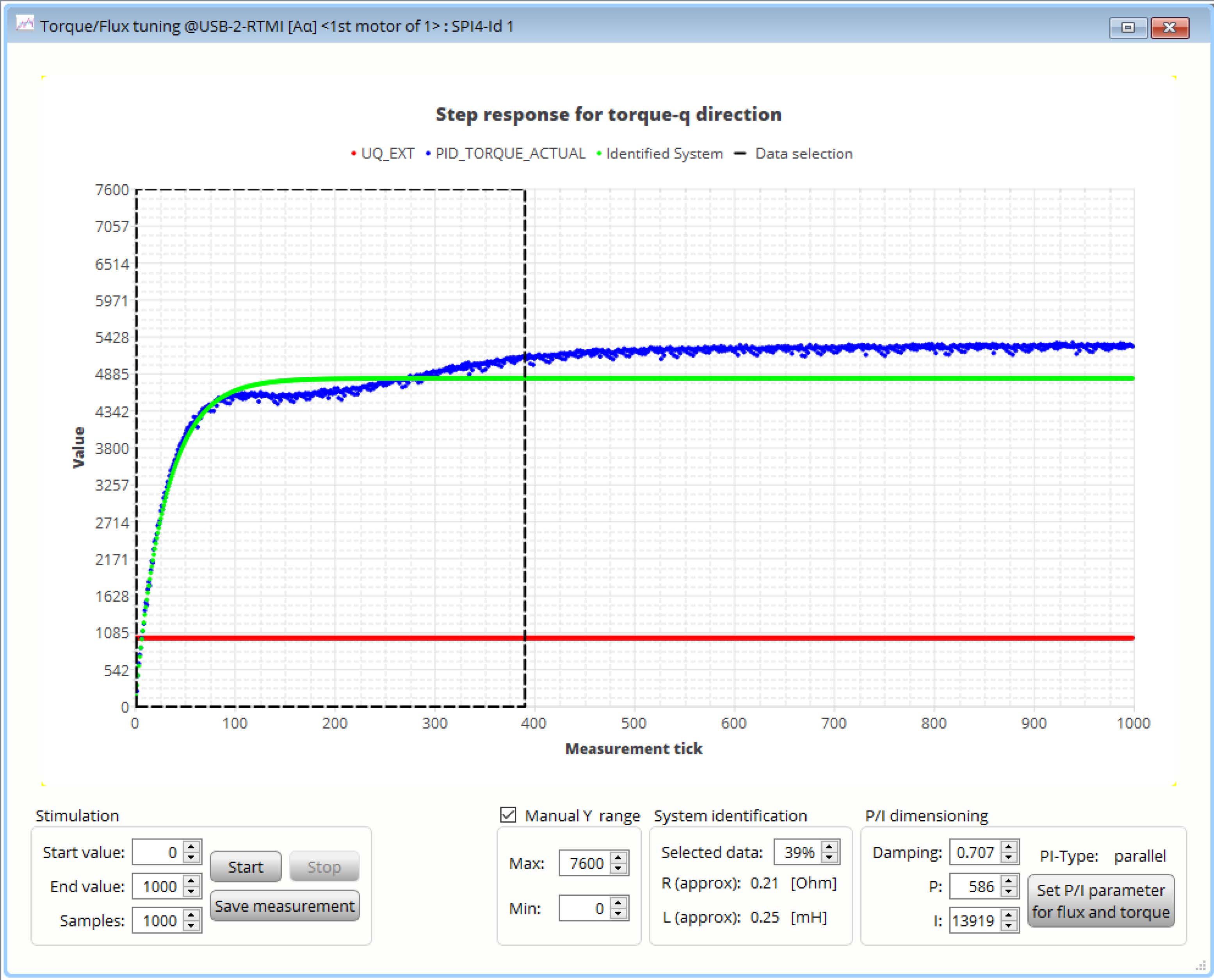

      Figure 11: 阶跃响应：识别区域好
    • 在图 12 阶跃响应没有完全涵盖.识别区域太小。
      Figure 12: 阶跃响应:标识区域太小
    • 在图 13 中，标识区域太大
      Figure 13: 阶跃响应：识别区域太大
  8. 将识别出的PI值写入当前控制器

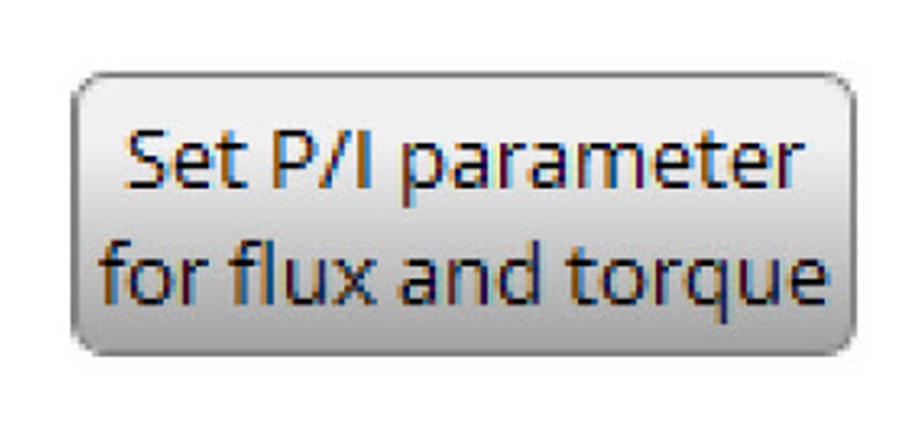

    • 使用以下按钮将 PI 值更新到电流控制器
    • 注意:对于非常高的值标识 I-parameter显示为0. 在这种情况下，需要手动设置I参数 (如.设置18000)。
    • 用PI控制框确认新的 PI 值.必须使用 Reload 按钮更新值。

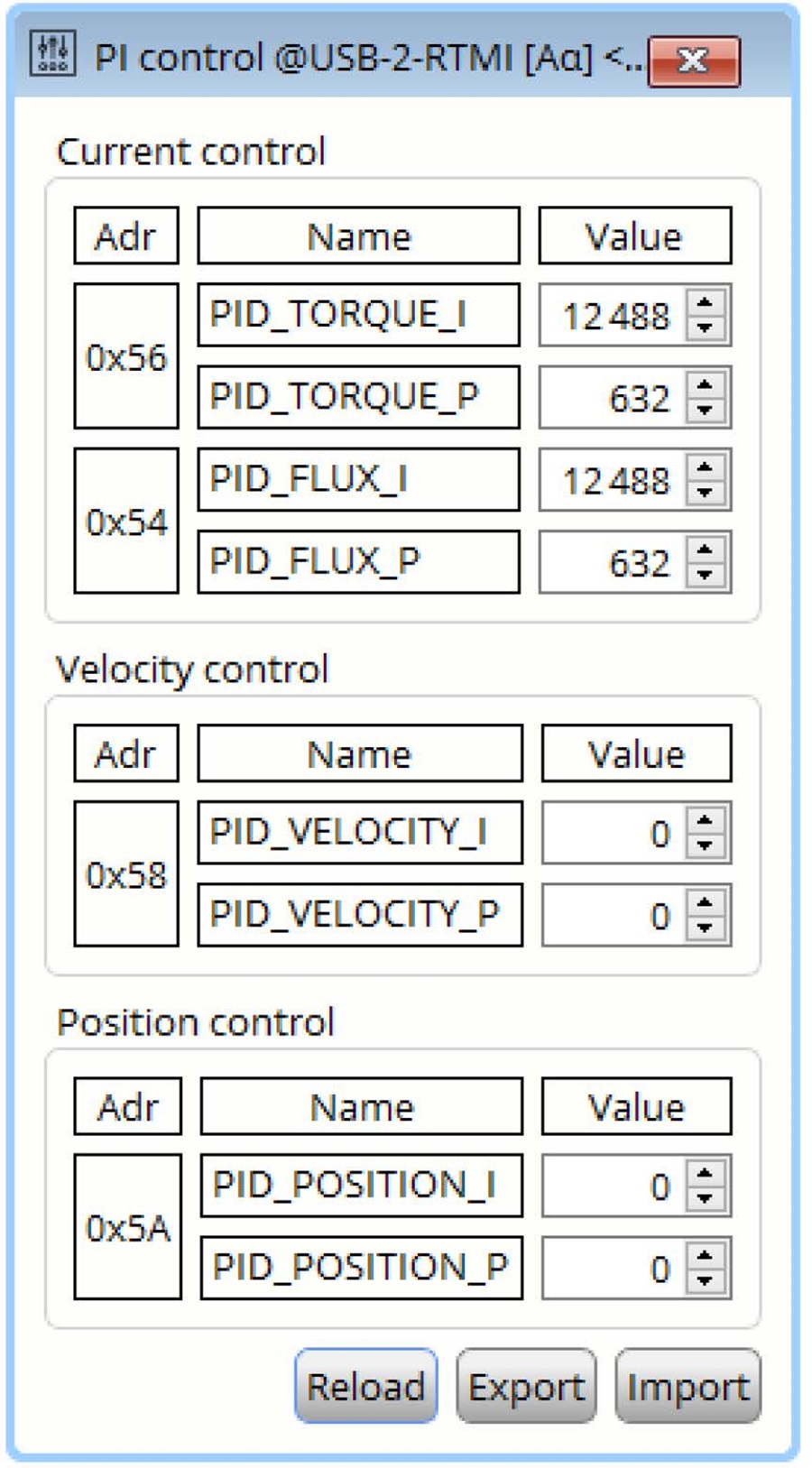

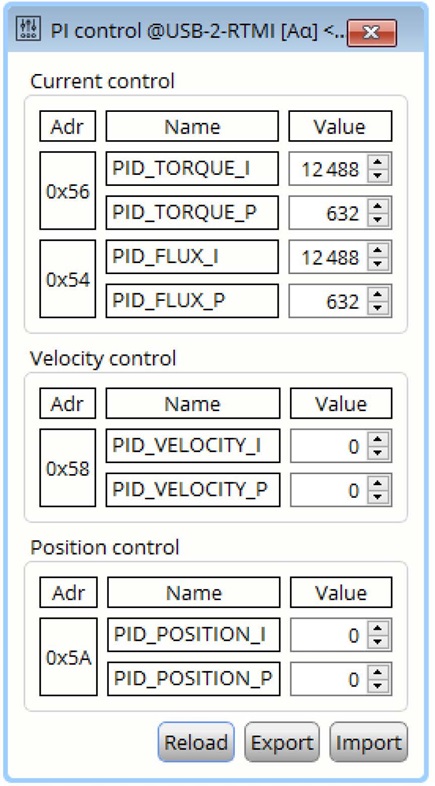

      Figure 14: PI-Parameters

Step Response Toolbox (Closed Loop)


在前一步中，力矩/磁通电流环的PI参数是在开环模式下被识别到的. 现在，阶跃响应工具将用于分析闭环行为

  1. 打开 Step response toolbox

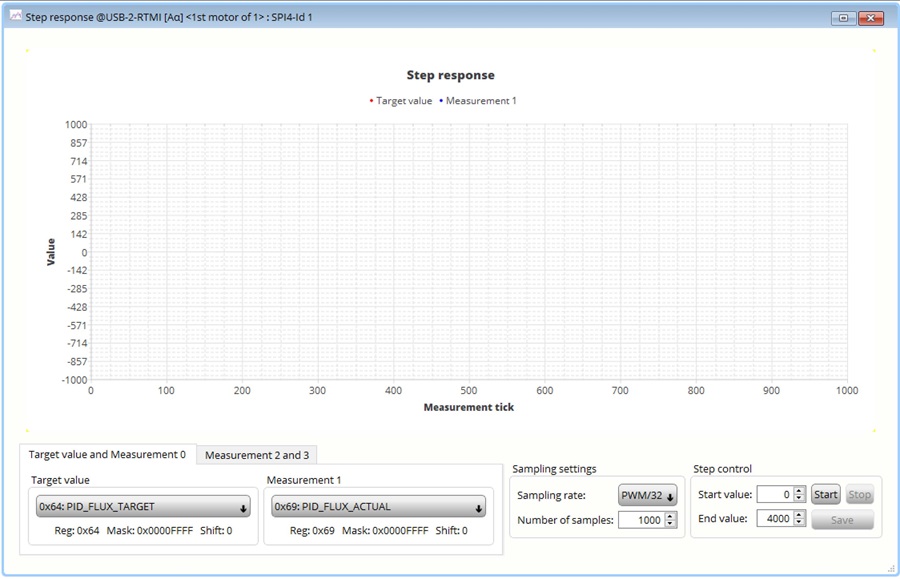

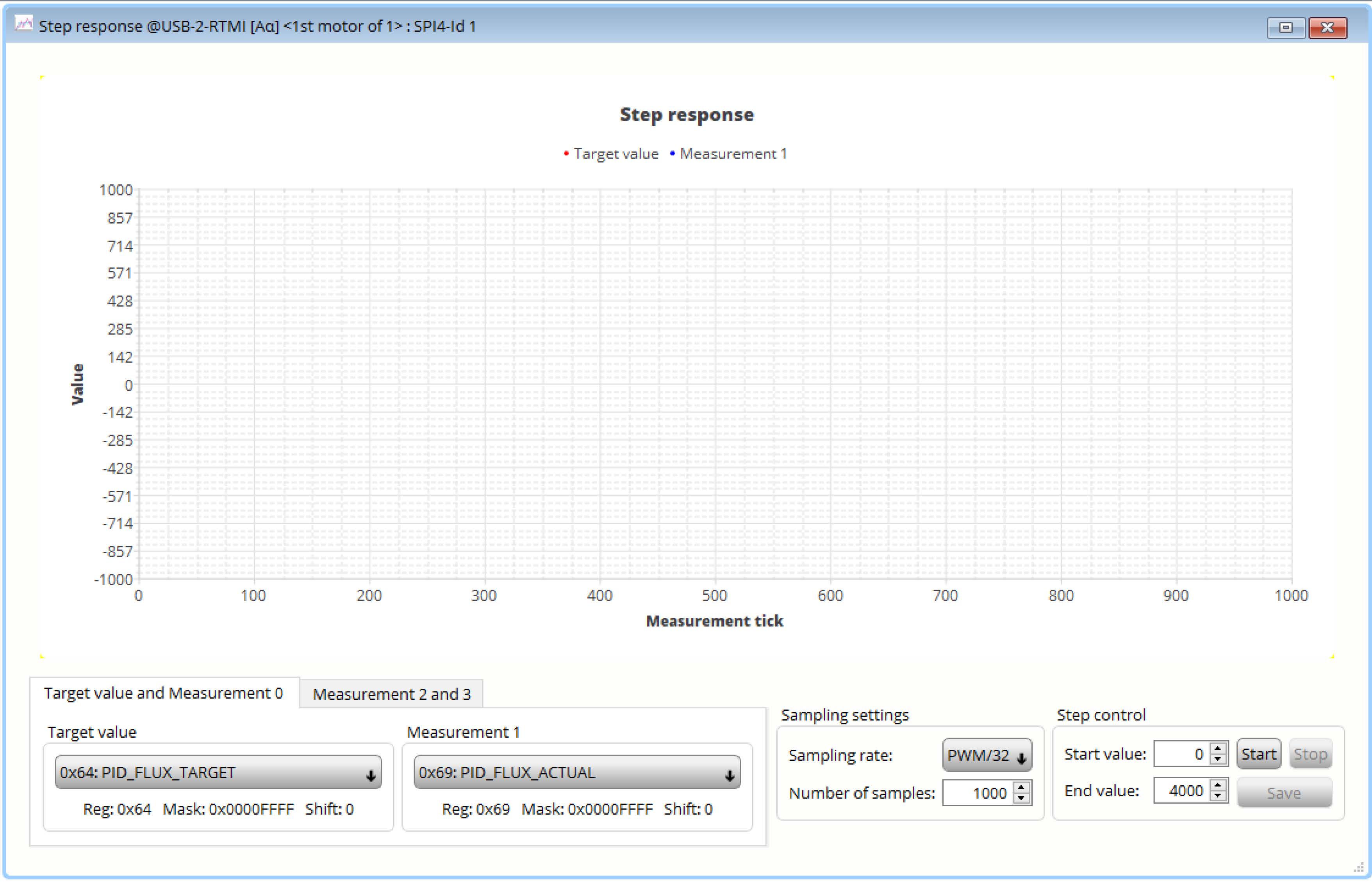

    Figure 15: step response toolbox

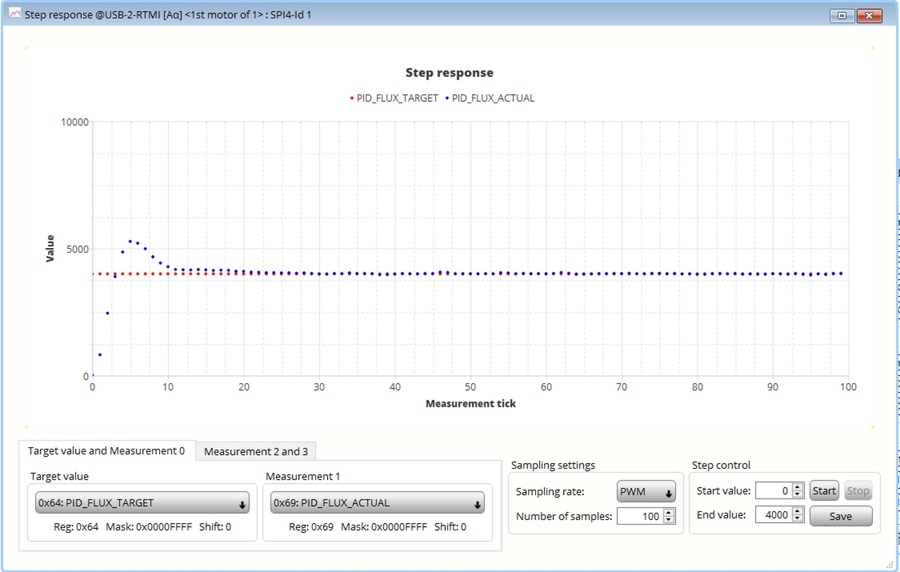

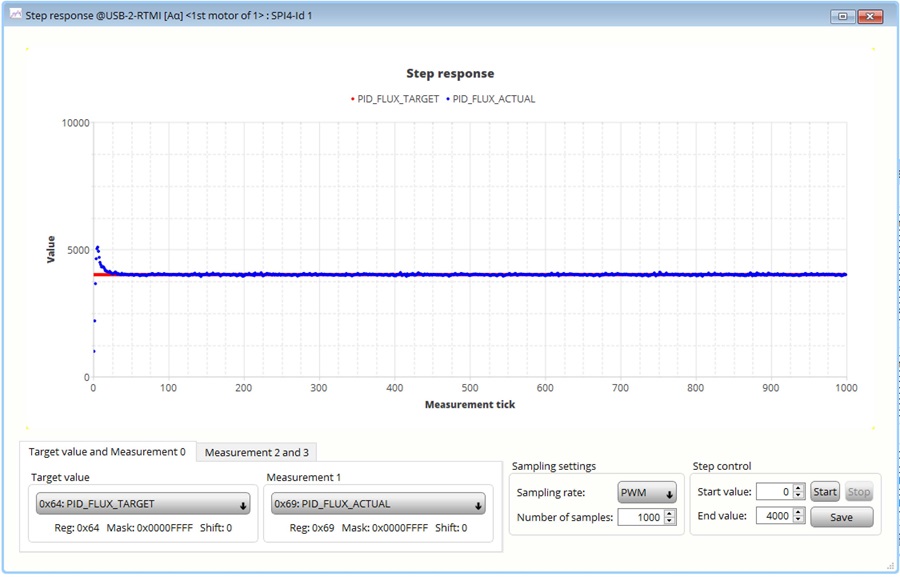

  2. 配置电流控制的磁通电流设置

    • 目标值/Target value: 0x64 PID_FLUX_TARGET
    • 测量值/Measurement 1: 0x69 PID_FLUX_ACTUAL
    • 采样频率/Sampling rate: PWM
    • 下一步骤

      • 设置 Start value = 0
      • 确定最终的磁通量 flux target current 目标值(这里数值4000)
    • 使用 Start 按钮启动阶跃响应step response

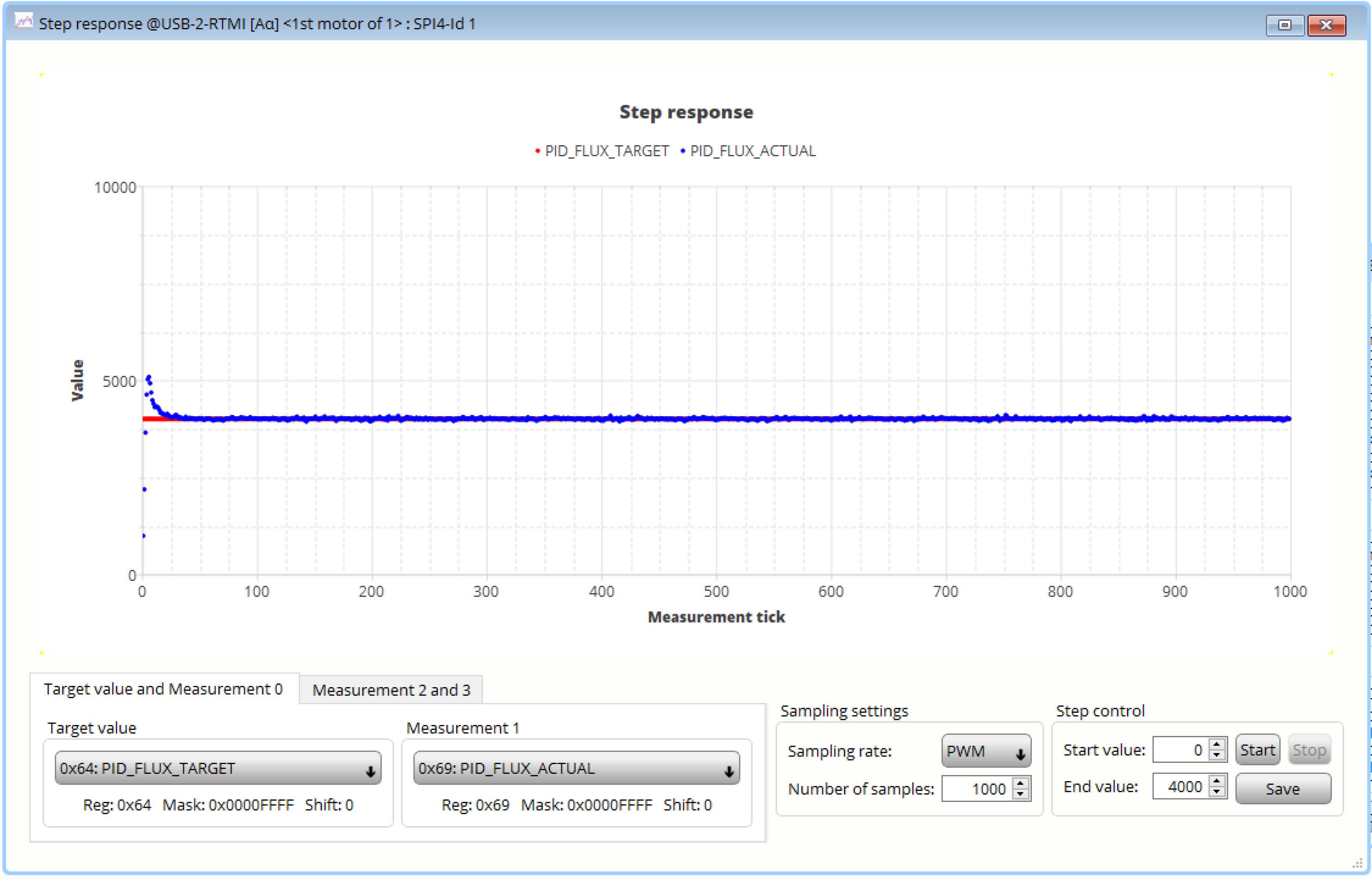

  3. 实际电流和目标电流显示出来
  4. 降低采样率以获得更好的效果
  5. 通过修改不同的 P 和 I 优化性能
  6. 从步骤 2 开始重复，修改 PID_TORQUE_TARGET, PID_TORQUE_ACTUAL。

Bode Plot


波特图工具用于确认电流环动态性能。

  1. 打开 Bode Plot
  2. 选择 1: torque control loop
  3. 开始 measurement 通过单击 Start 按钮 (其他设置保持默认值)
  4. 对比的例子: 下面 2 个测量显示调节和没有调节使用默认 PI 参数下的波特图.
  5. 默认 PI 数
    Figure 16: PI 参数

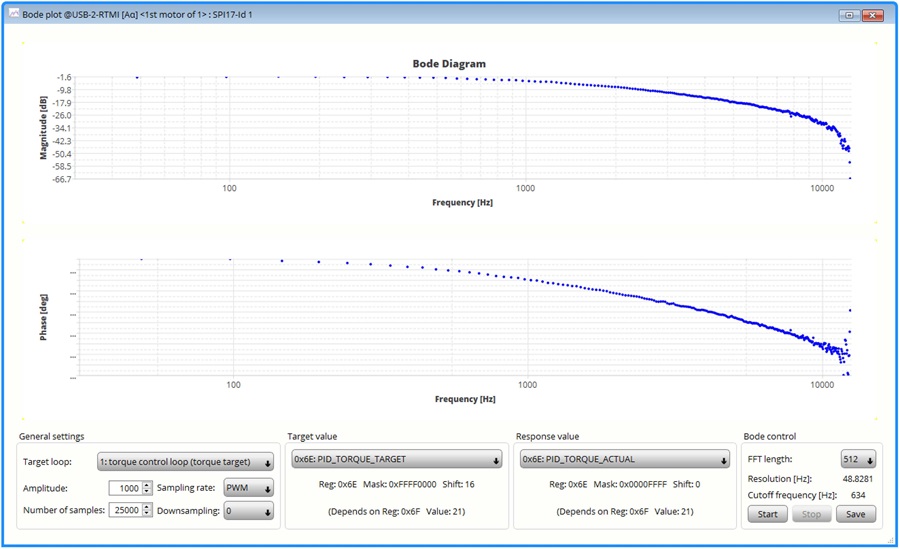

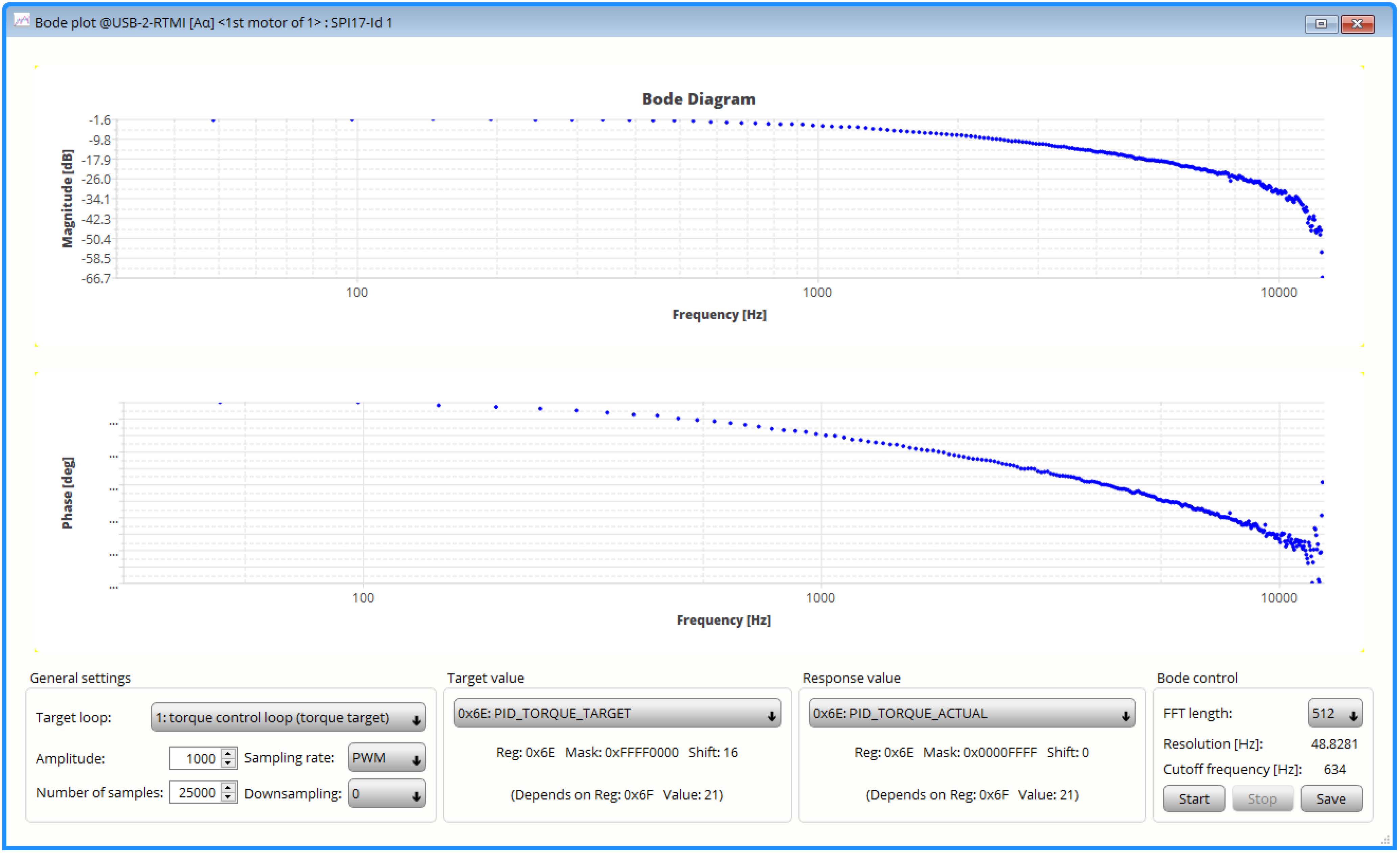

    Figure 17: 默认 PI 的波特图
  6. 调整 PI 参数
    Figure 18: PI 参数

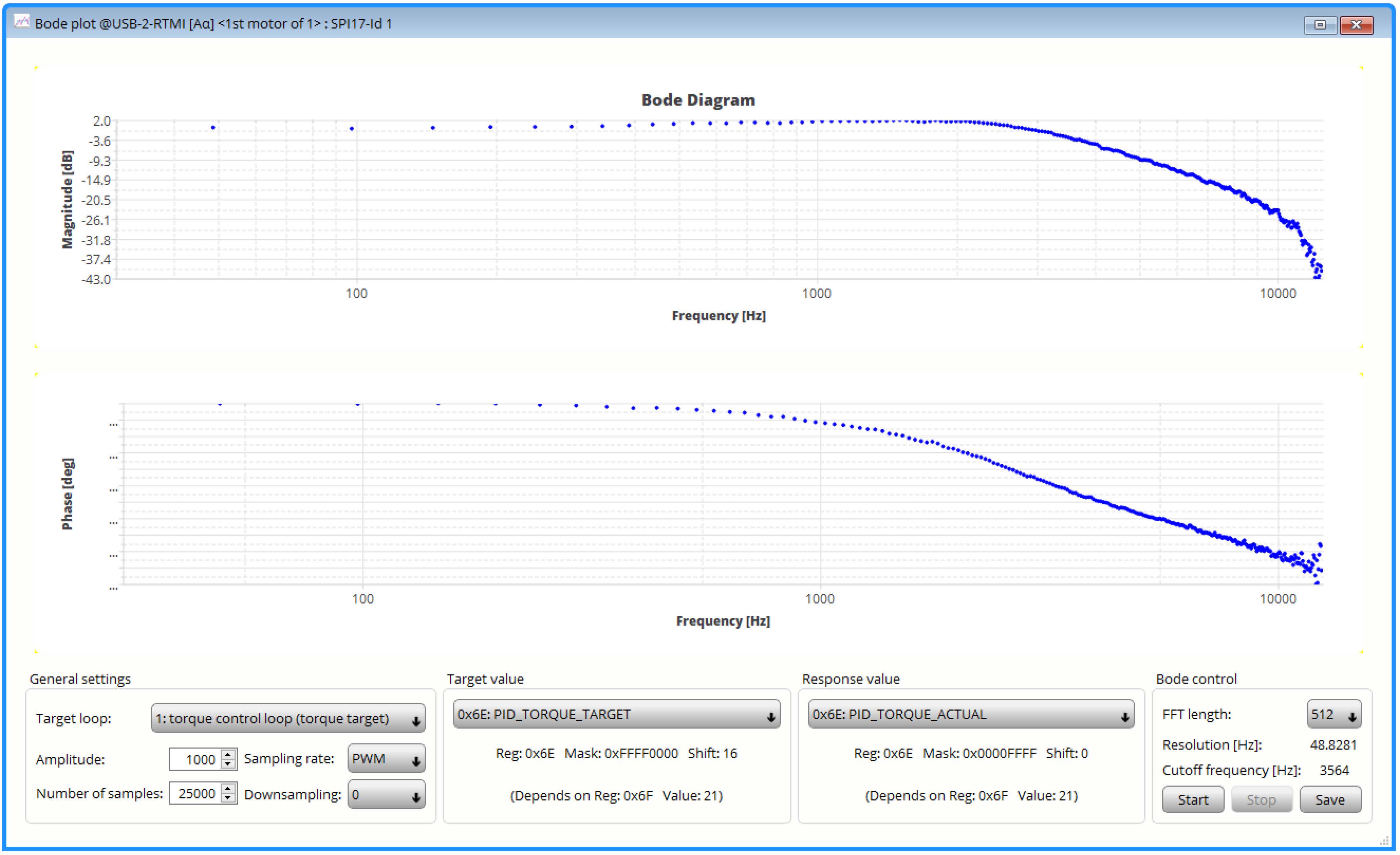

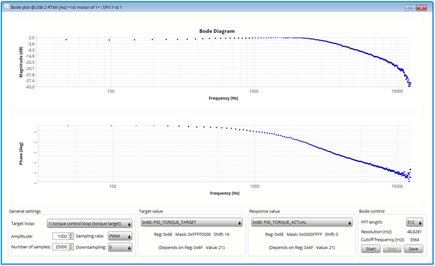

    Figure 19: 调整过PI之后的波特图
  7. 调谐PI后的控制系统具有较高的截止频率，因此具有较高的动态性能

Tuning of the velocity loop.

这个章节介绍速度环调节. 前提条件是电流环已经被调节完成。为了调整速度环 PI 参数，请使用 step responsetool (closed loop) 闭环阶跃响应工具.

  1. 对于以下步骤，PHI_E_SELECTION (0x52) 不应设置为 phi_e_openloop。手动设置或通过 TMC4671Wizard 进行正确配置。
  2. 为了方便速度单位确认. 在 Selectors toolbox 里的 VELOCITY_SELECTION（0x50） 需要从 phi_e_selection设置为 phi_m_abn。

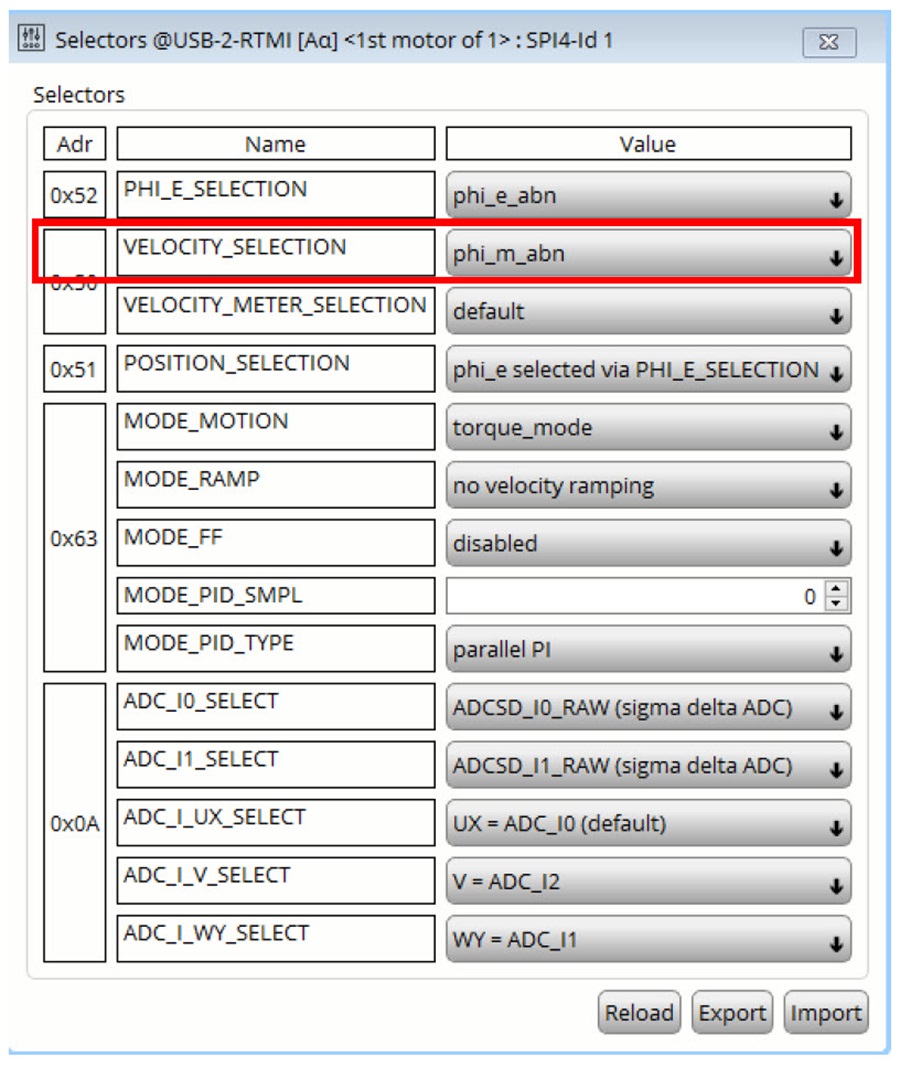

    Figure 20: Selectors: Velociy Unit 选择 - 速度单位
    • phi_m: 机械速度显示和计算的单位是RPM（每分钟转数）
    • phi_e: 电气速度显示和计算的单位是电周期

  3. 设置速度环的 PI 参数
    开始时设置一个比较低的 P数值; set I = 0

    • 0x58: PID_VELOCITY_I = 0
    • 0x58: PID_VELOCITY_P = 100

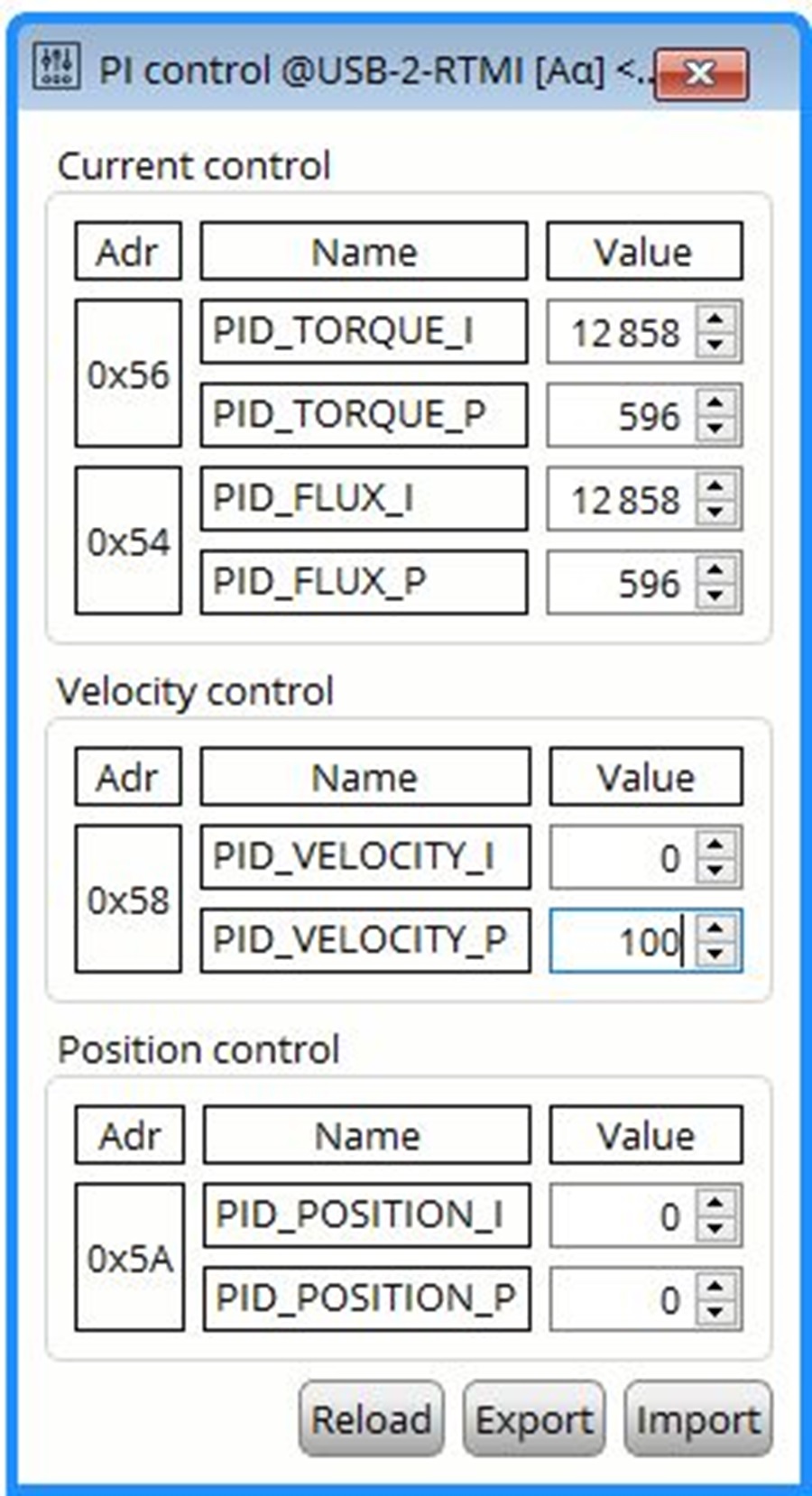

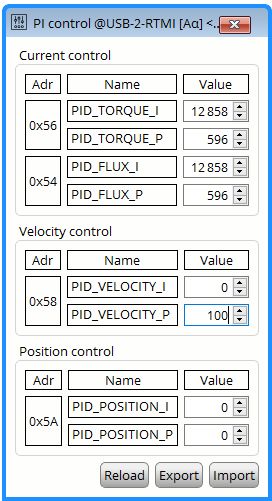

    Figure 21: PI 数值
  4. 打开 Step Response tool box
  5. 使用阶跃响应的实例配置
  6. 单击 Start 按钮开始阶跃响应

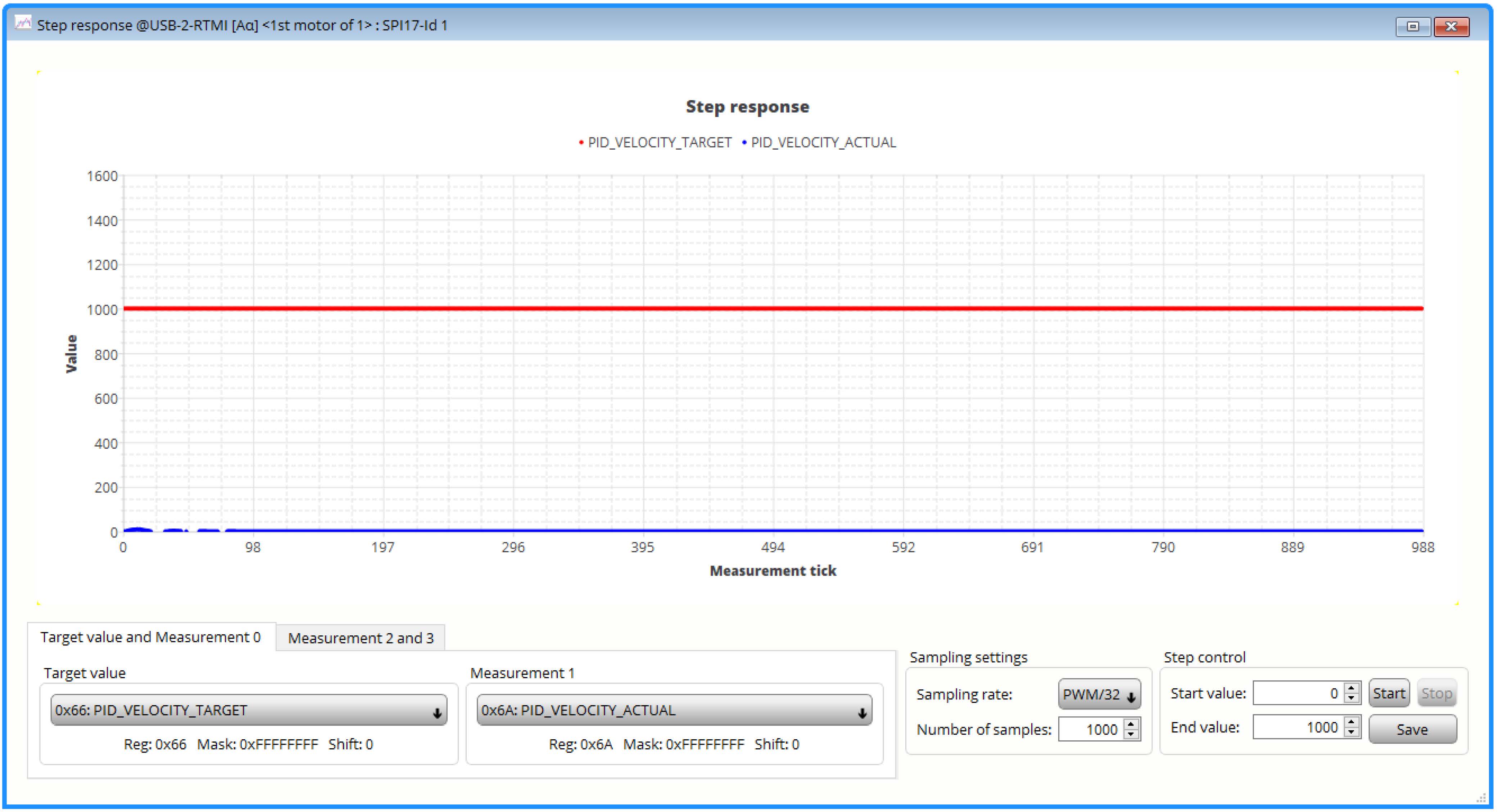

    Figure 22: PID_VELOCITY_P = 100
  7. 逐渐增加 PID_VELOCITY_P， 直到实际速度 （PID_VELOCITY_ACTUAL）达到 50-75%目标速度 （PID_VELOCITY_TARGET)

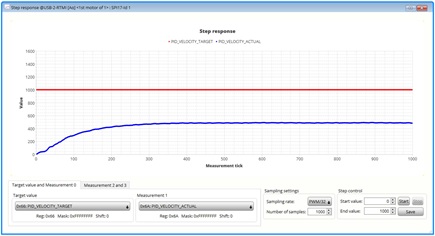

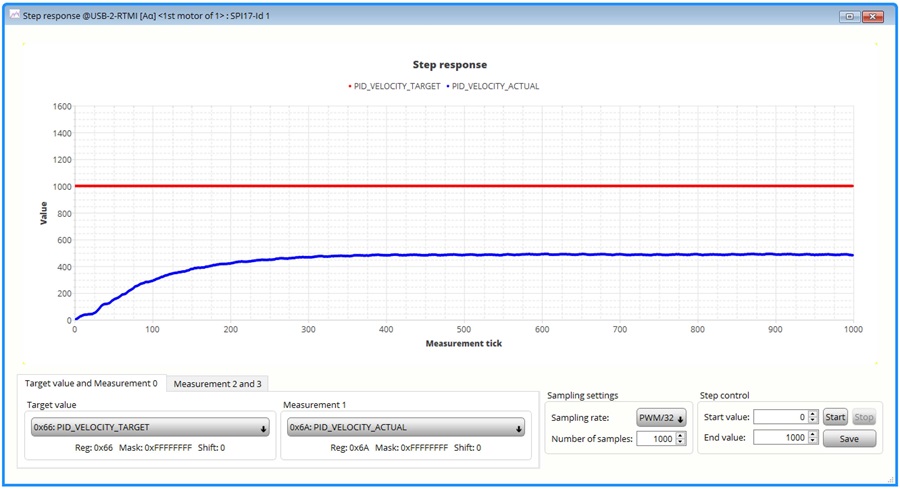

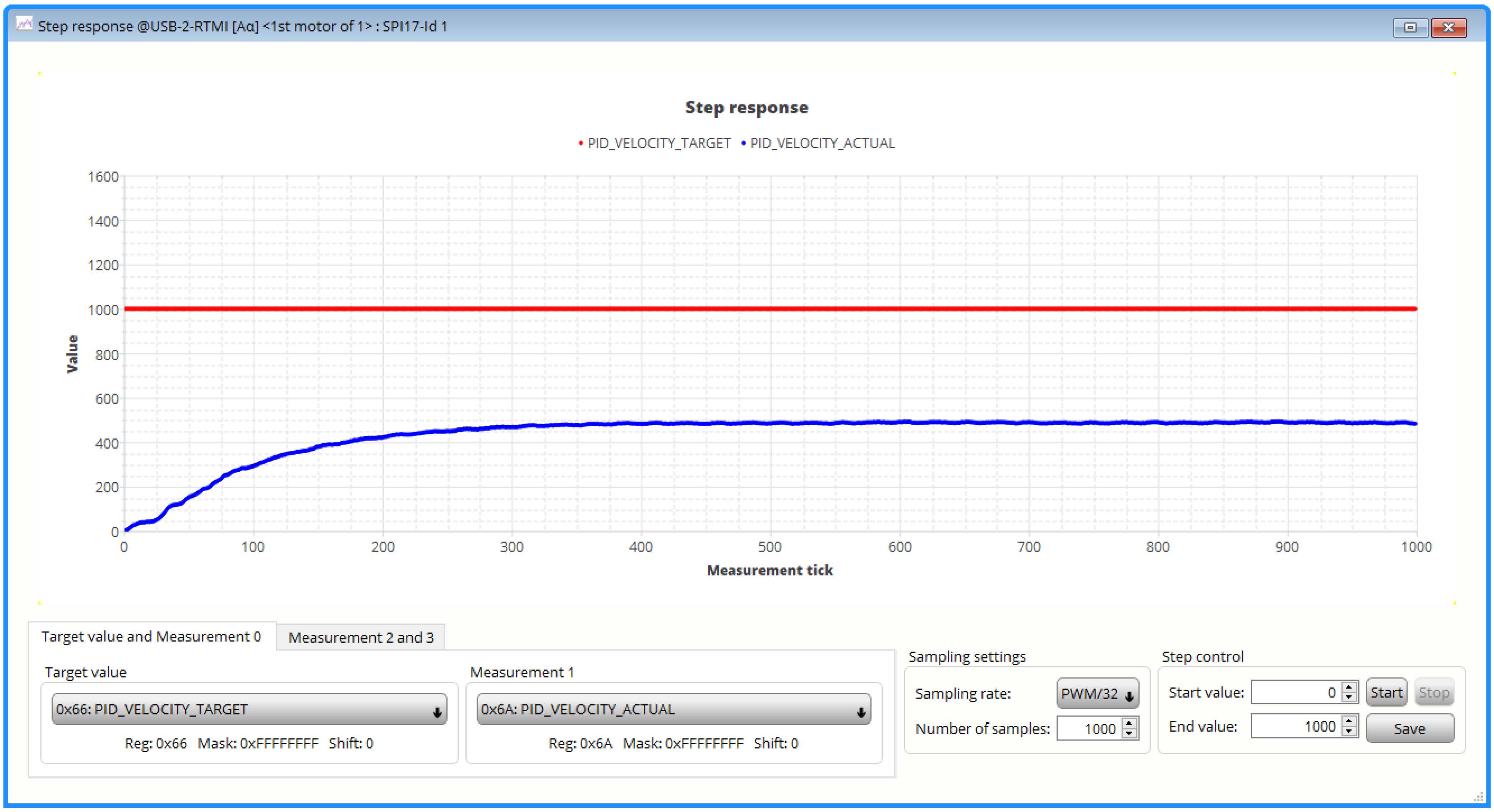

    Figure 23: PID_VELOCITY_P = 300

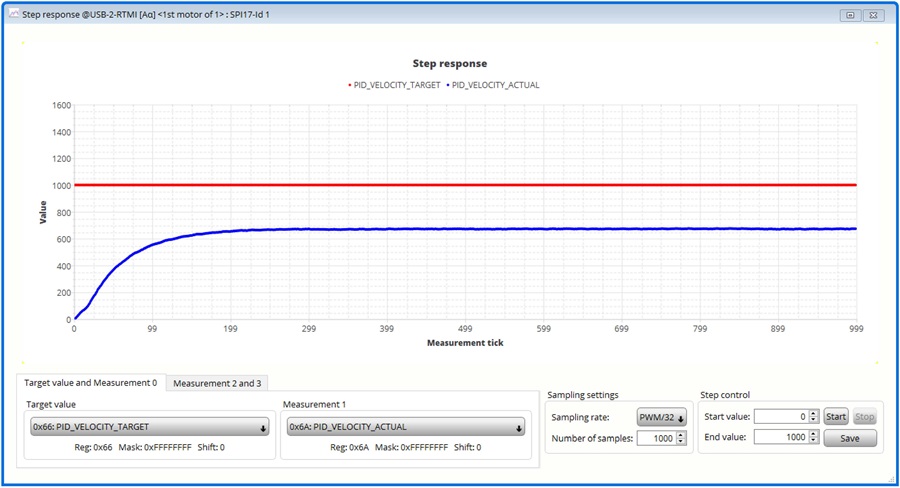

    Figure 24: PID_VELOCITY_P = 500
  8. 增加PID_VELOCIT_I 数值直到实际速度达到目标速度

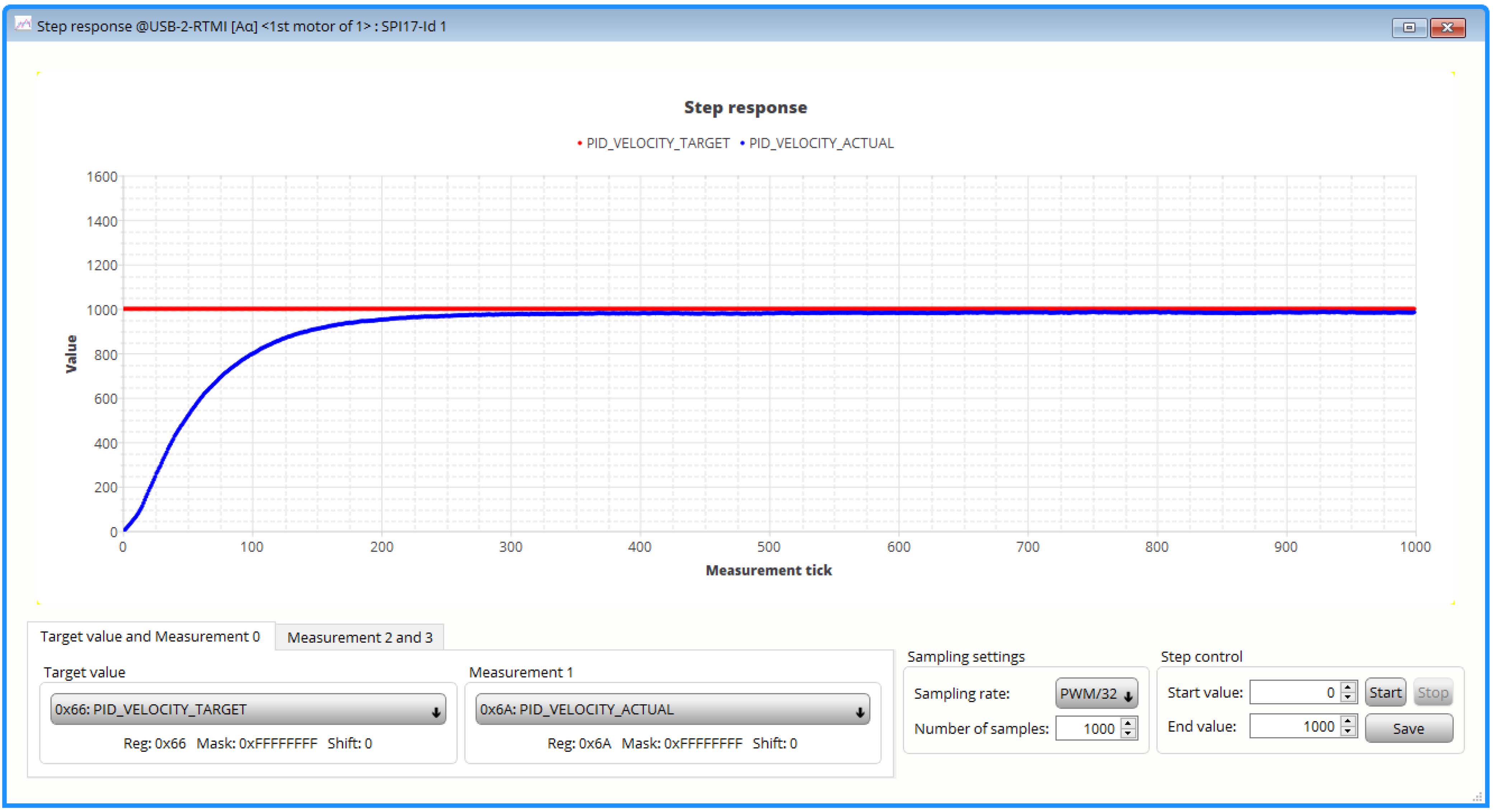

    Figure 25: PID_VELOCITY_I = 10

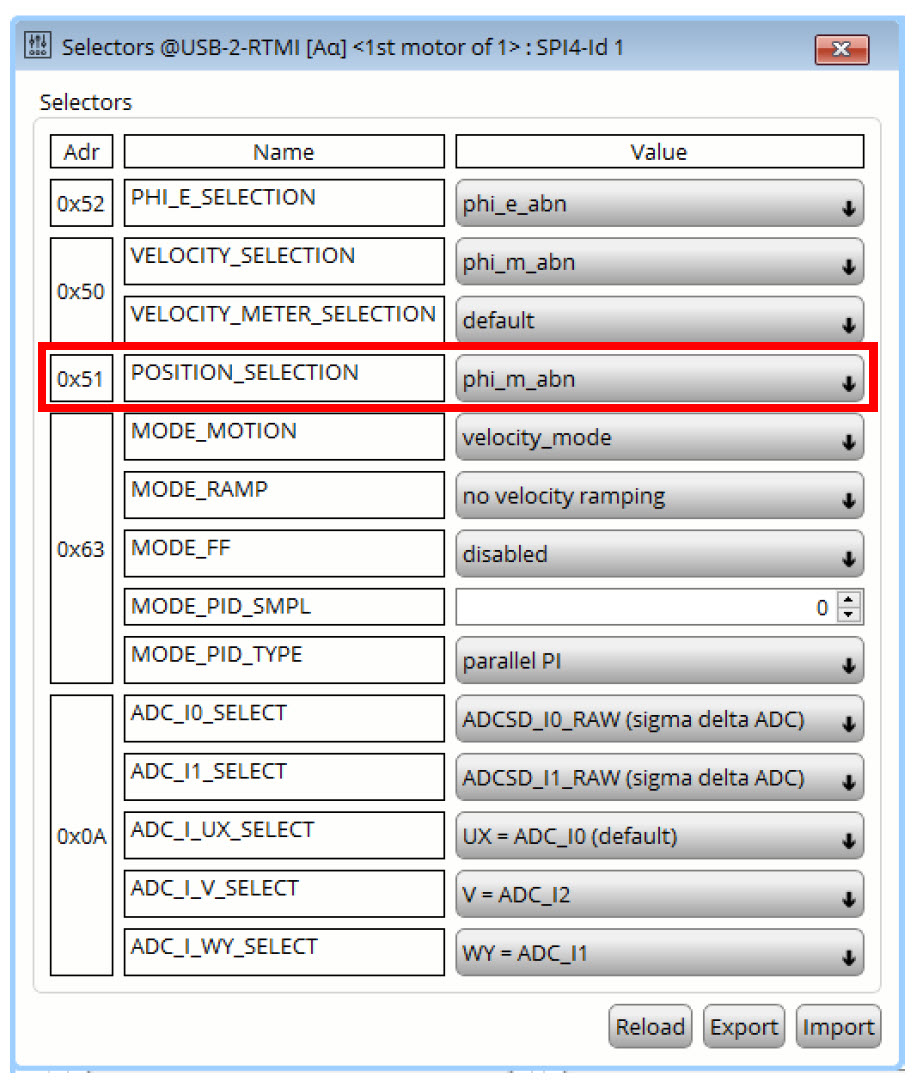

    Figure 26: Selectors: Position unit

Tuning of the position loop

本章节介绍位置环调试，在使用位置环之前 电流环和速度环需要先被配置好，使用阶跃响应工具来调试，然后使用开发板套装的MCU板 Landungsbruecke 用于提升动态性能和精度。


Step Response Tool

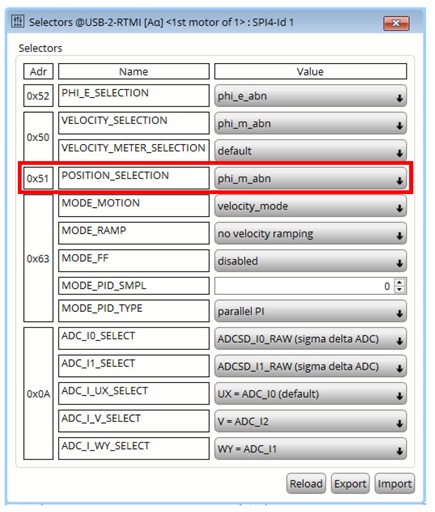

  1. 将 POSITION_SELECTION 设置为 phi_m_abn

    因此电机的一圈脉冲数为 65535 counts

  2. 设置 PI 位置控制器的初始值

    • PID_POSITION_I = 0 (f(对于大多数设置，建议将此设置为0)
    • PID_POSITION_P = 10

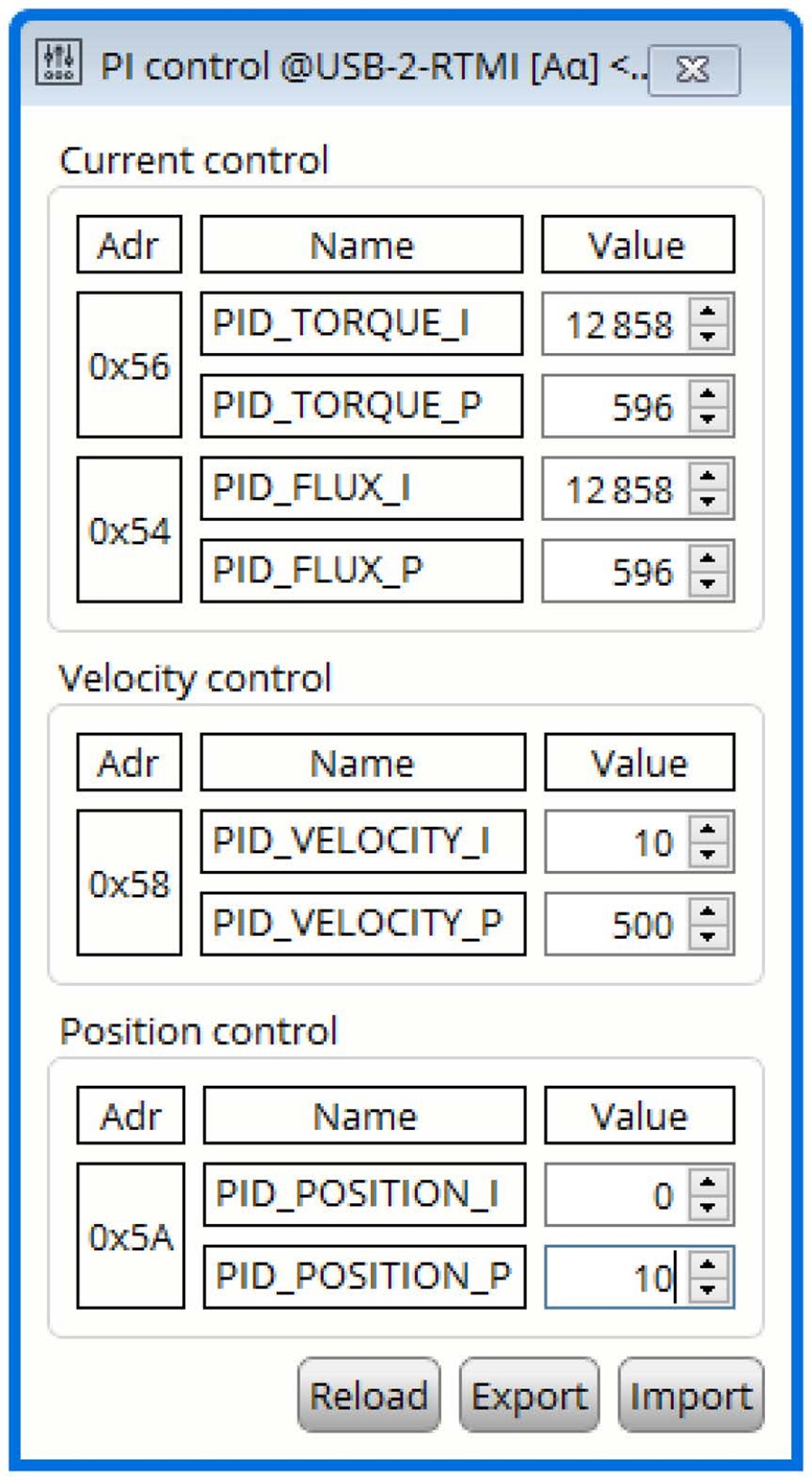

      Figure 27: PI parameter
  3.  打开 step response tool
  4. 单击 Start 按钮开始阶跃响应。电机会以 end value 值来回运动. 这里是 1 转
  5. PID_POSITION_P = 10 时电机不运动。

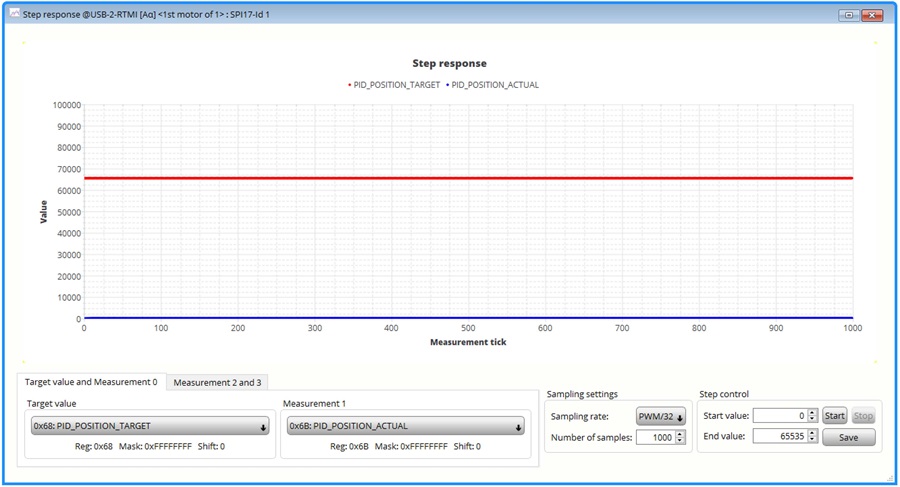

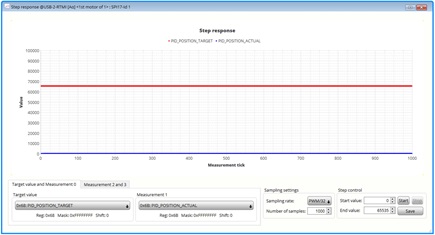

    Figure 28: PID_POSITION_P = 10
  6. 增加比列数值P: PID_POSITION_P = 50

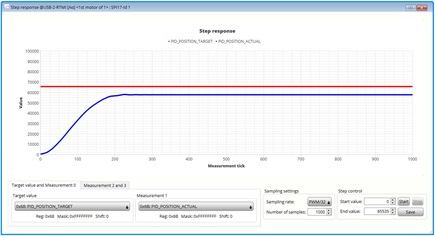

    Figure 29: PID_POSITION_P = 50

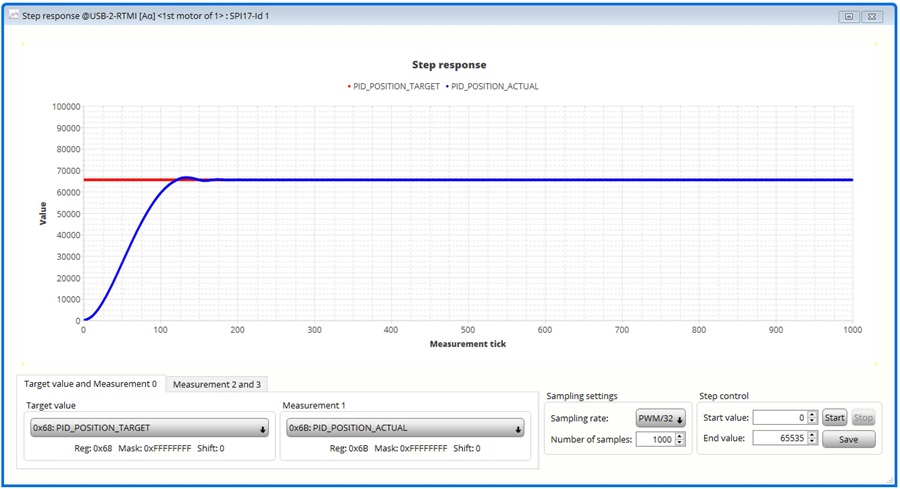

    Figure 30: PID_POSITION_P = 100

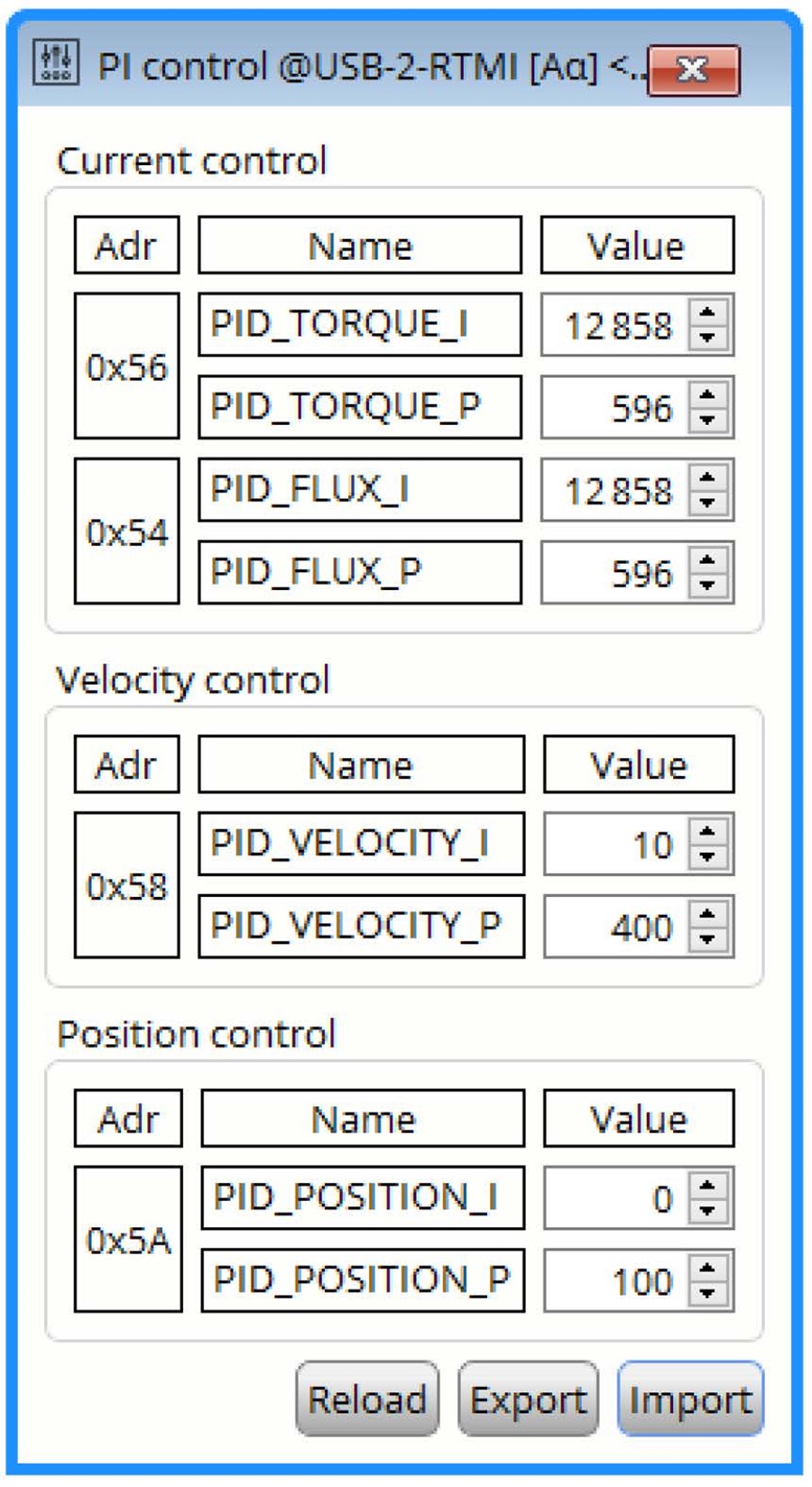

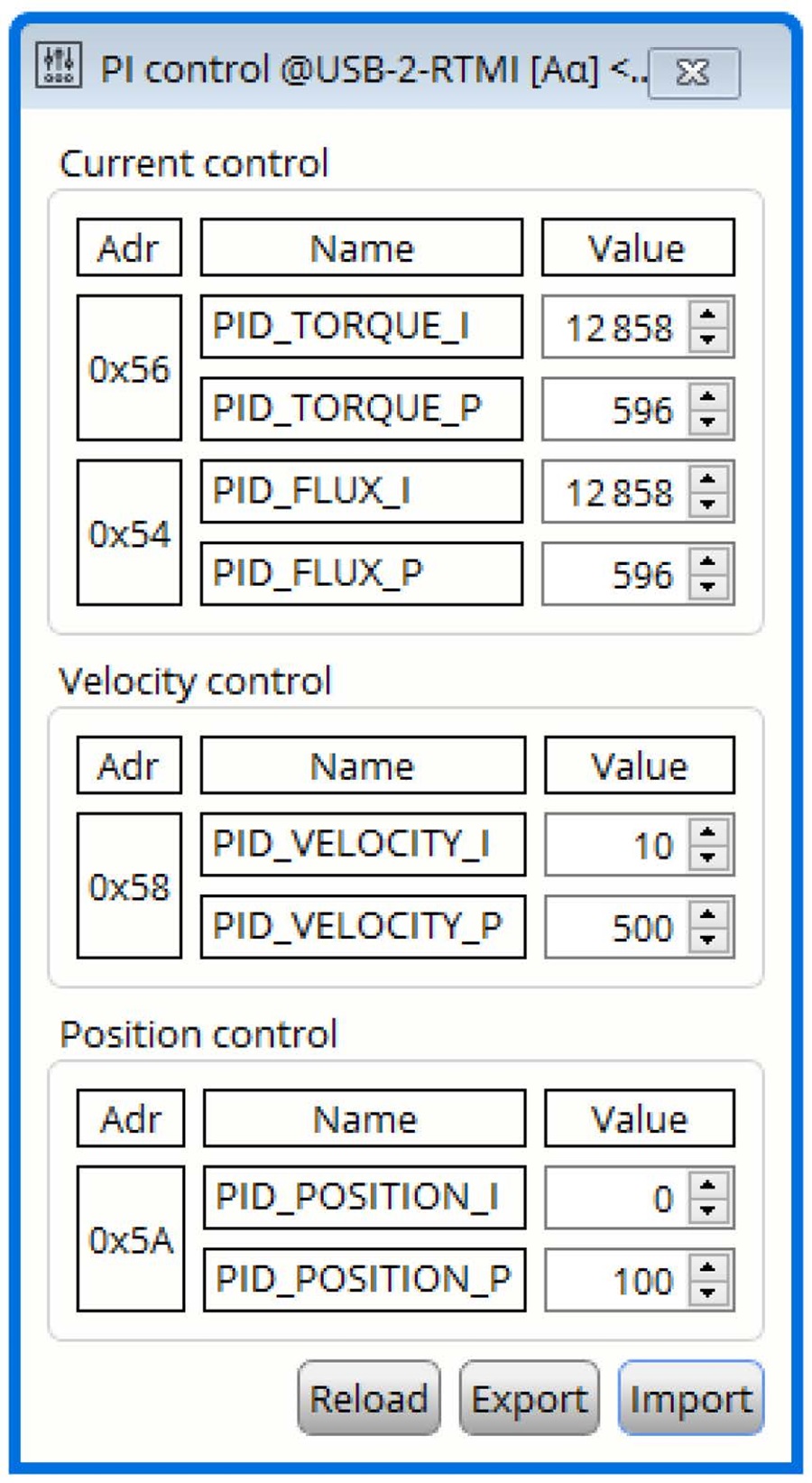

  7. 调整后的 PI 配置。
    Figure 31: 带电隔离的 USB-2-RTMI v20

Motion Controller


开发板套装上的MUC板Landungsbrücke带有梯形坡型发生器可以和TMC4671-EVAL一起使用。 TMC4671芯

  1. 通过 Mini USB 将MUC板 Landungsbruecke 连接到电脑
  2. 在 Landungsbruecke 对话框 （USB-2-RTMI不可用) 中打开位置模式工具b箱
  3. 使能速度控制曲线和加速度限制
  4. 4. 在位置控制工具框 position mode toolbox 控制电机转 10 圈

    • 清零位置数值 Clear the position
    • 设置目标位置 Target pos. = 655350
    • 单击 absolute 按钮开始电机运动

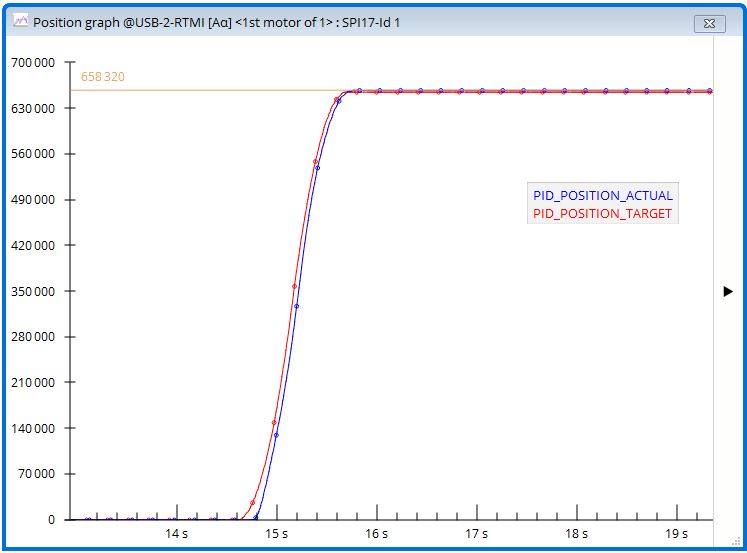

      Figure 32: Movement with ramp
  5. 增大减速度

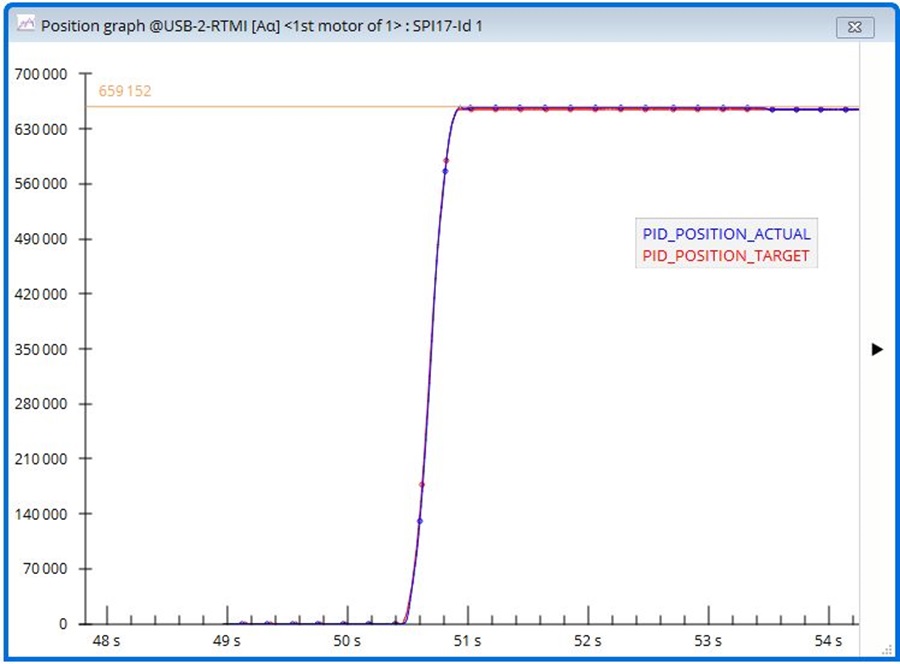

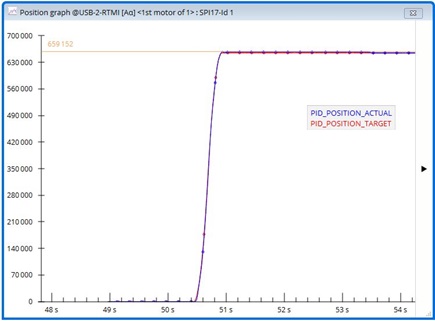

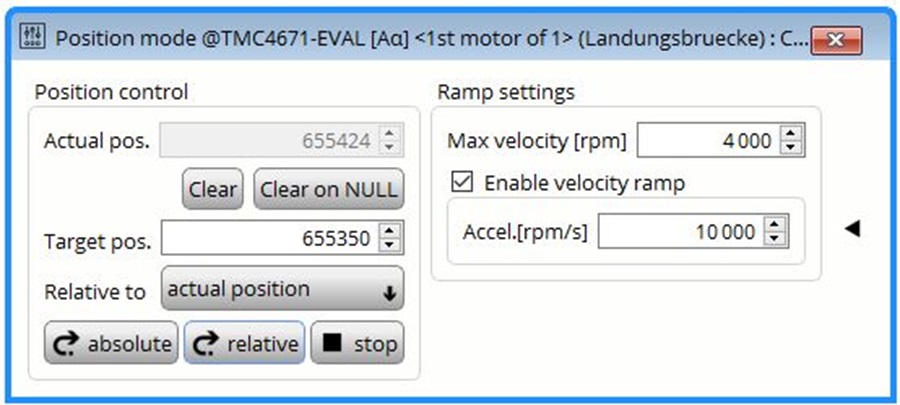

    Figure 33: Movement with ramp
  6. 用运动控制重复 10 圈 同时增大减速度参数, 也可以同时调整PI参数:
  7. 在增加运动控制功能之后调整 PI 配置

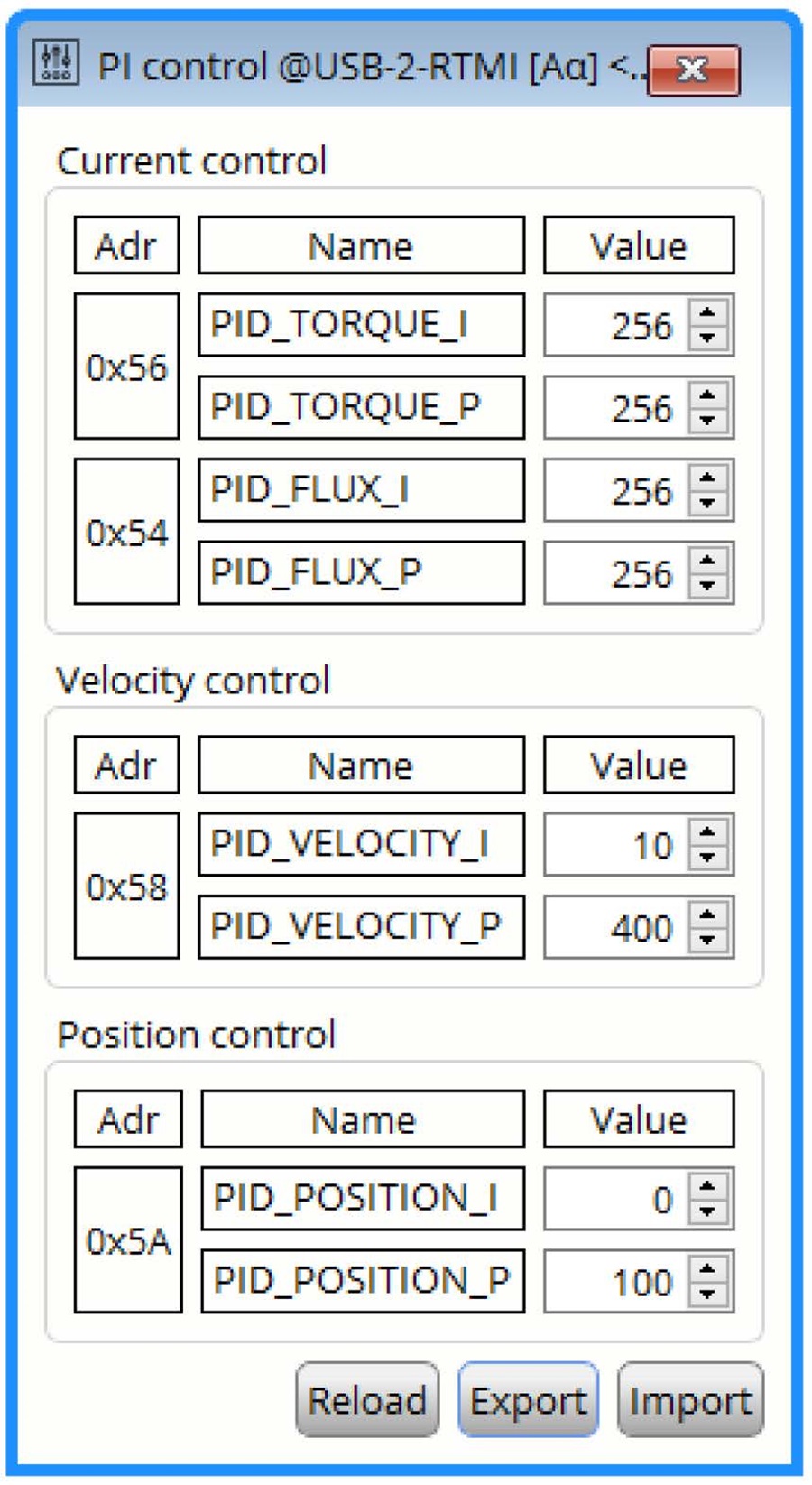

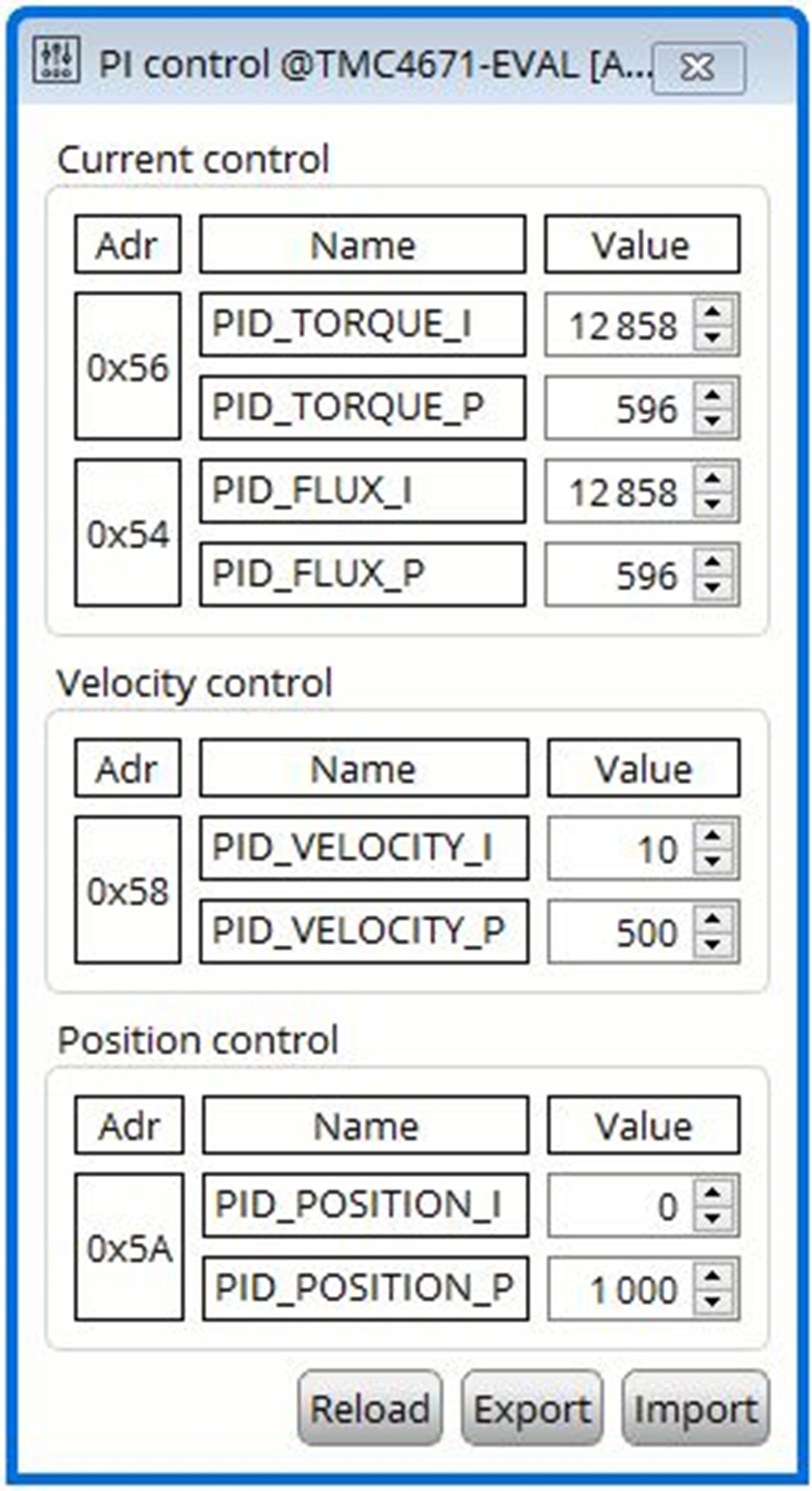

    Figure 34: PI parameter
  8. 通过Export option 选型保存PI配置

Summary

RTMI 通讯接口为 TMC4671 芯片提供了一个强大的选项来调试芯片.快速实时接入芯片,可以用来调试和监控每个环路。TMCL-IDE为系统开发提供了现成的软件工具。 关于更多 TMC4671 和如何使用的问题，请参考TMC4671数据表。
