DC1541A-A

停产产品：LT3694EFE 演示板 | 三输出，4.5V ≤ VIN ≤ 36V (70V 瞬变)，VOUT1 = 3.3V/1.7A (降压)，VOUT2 = 2.5V/450mA (LDO)，VOUT3 = 1.8V/450mA (LDO)

立即购买

顶部

概览

产品详情

产品详情

该评估板已停产，不再建议使用。

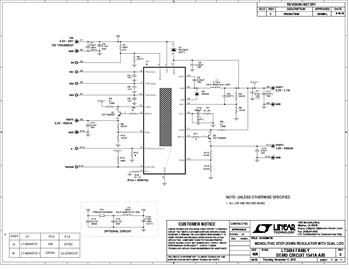

演示电路 1541A-A 是一款采用 LT3694 的可调输出电压、2.6A 输出电流单片降压型稳压器，具有双 LDO 稳压器。该降压稳压器能够在其输出端产生高达 2.6A 的电流，两个 LDO 稳压器 (它们由降压输出供电) 各能提供 450mA 电流。该演示板具有 4.5V 至 36V 的输入范围 (70V 瞬变)，并提供三个输出：3.3V/1.7A、2.5V/450mA 和 1.8V/450mA。

LT3694 可通过 SYNC 引脚同步至一个外部时钟。LT3694-1 提供了一个 CLKOUT 引脚，因而允许其他 DC/DC 转换器同步至 LT3694-1 的时钟。
