评估与设计


RadioVerse SDR收发器技术提供多种评估选项,包括原型制作平台、完整的评估系统、软件仿真工具、设备驱动程序等。挑选最适合您设计周期中的要求与阶段的评估选项。

RadioVerse还提供参考设计和第三方硬件,以便快速制作原型并将产品从概念推向市场。

设计文件包

通过下载和仔细查看 AD9361、AD9363、AD9364、AD9371、AD9375 或 ADRV9008/9 中的任一设计文件包,在设计过程中迈出第一步。


访问下载页面


ADRV9009 评估板

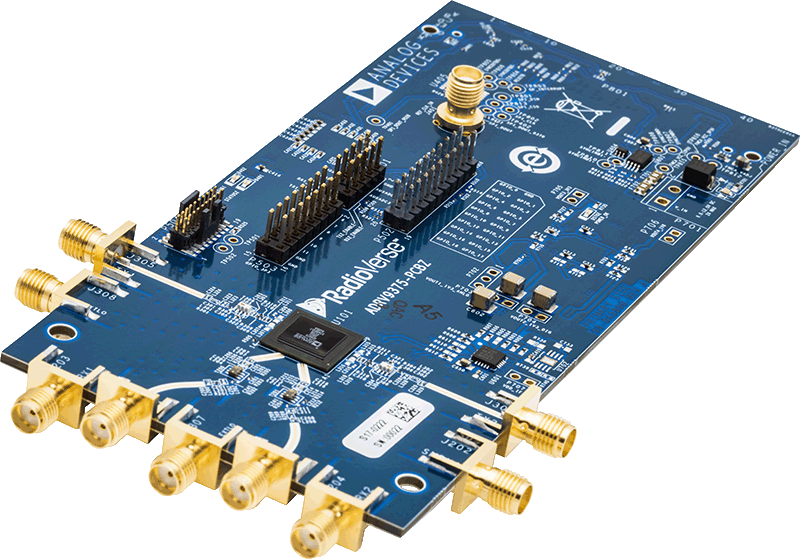

AD9375 评估板

AD9371评估板

评估选项

AD9371集成式RF收发器提供多种评估选项。窄调谐(ADRV9371-N-EBZ)或宽调谐(ADRV9371-W-EBZ)范围选项同时提供完整的产品评估系统和原型制作平台。

  FMC兼容夹层卡 FMC母板 FPGA设计 控制和数据采集
评估系统
  • ADRV9371-N-EBZ
  • ADRV9371-W-EBZ
  • Xilinx® ZC706
  • 采用二进制,经Xilinx JESD204B IP验证
  • 二进制,用于特性化IC性能
  • ANSI C中的工作系统诊断API源
  • 通过Windows GUI进行命令/控制和数据采集
原型制作平台
  • ADRV9371-N-EBZ
  • ADRV9371-W-EBZ
  • Xilinx开发板
  • GitHub上具有公开可用的HDL,经Xilinx和Altera JESD204B内核验证
  • 开源GUI、Windows®、Linux®和OS-X
  • 开源Linux IIO设备驱动程序
  • 将数据流传输至GNU无线电、MATLAB和Simulink
软件仿真工具 滤波器设计工具

确定频率设置,设置滤波器系数和采样速率,并以最少的试验和最小的误差设计滤波器。轻松创建定制型滤波器,检查滤波器性能,快速生成部署系数,输入Simulink型号或硬件。

AD9361评估板

AD9364评估板

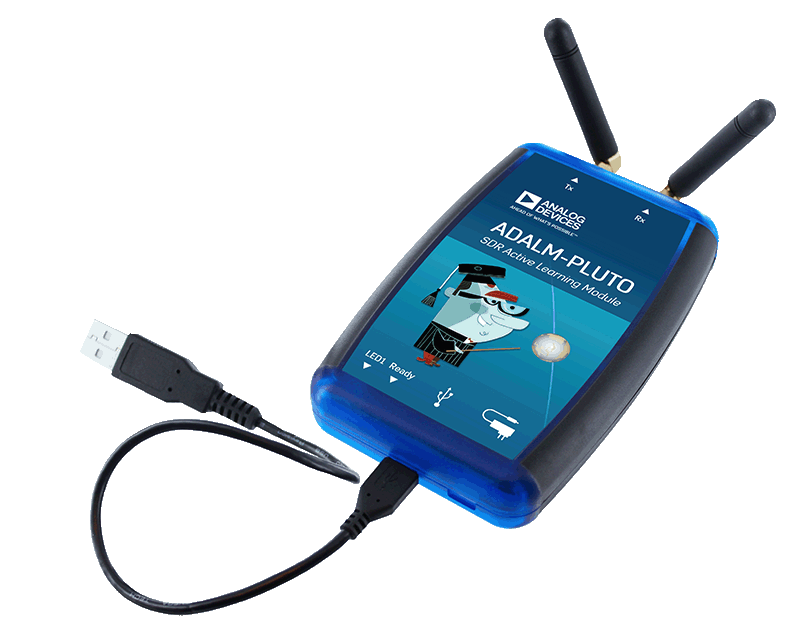

软件定义无线电(SDR)模块

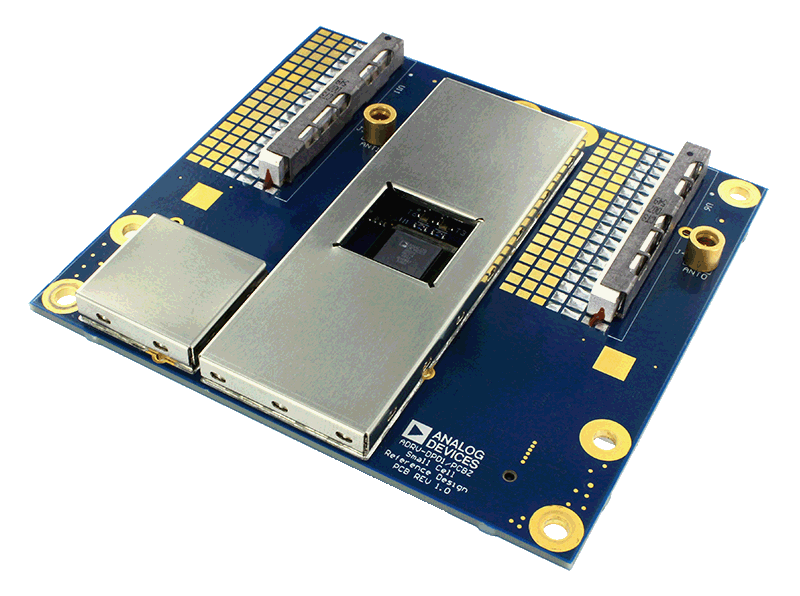

RF前端参考设计



软件

评估软件

X+

Software该系统为一个软件包,由功能强大的Windows GUI、API源码、DLL和硬件抽象层(HAL)组成。此外,该系统包含一个TCP/IP服务器,允许客户使用C#、MATLAB、LabView和Python等编写的应用程序,可与评估板接口。客户能够以此运行自动化测试。OS和独立于平台的API将集成到客户软件中,无需编写特定设备代码。


提供两种下载选项。一个选项是完整的软件包,包括配合评估硬件使用的GUI、HAL、DLL和API二进制等。设计用于集成到客户系统中的另一个选项,包括仅API源代码和ARM固件。两个选项均通过以下下载链接提供。


下载 (仅 AD9371)

原型制作软件

X+
Prototyping System该软件包采用二进制和公开维护源(github中,实现完全透明和修订版控制)。它包含功能强大的多平台GUI(Windows、Linux、OS X)、Xilinx HDL、Altera SoC和仅制造设备。它还提供Linux内核设备驱动程序代码(Linux行业输入/输出[IIO]框架中)和多平台(Windows、Linux、OS X)库支持,具有多个后端(本地、网络、USB等)。此外,提供多个语言/框架绑定(C、C++、C#、MATLAB、Simulink、Python、GNURadio),可与评估板接口,便于波形开发和自动化测试。客户通过许可可将此原型制作平台的任何部分(HDL、驱动程序或库)集成到其系统中。该原型经扩展可接受自定义IP(物理层,或用于终端系统的完整调制解调器)。该系统包括用于MathWorks HDL Workflow Advisor的板支持包(BSP)。

AD9361/4:AD-FMCOMMS3-EBZ用户指南 (Wiki)

AD9371:原型制作平台用户指南 (Wiki)


No O/S软件驱动程序

X+
No OS Software Driver该软件由完全采用通用/ANSI-C(兼容大多数符合iso9899:1990规范的ANSI C编译器)写成的通用设备驱动程序组成,可用于裸机、No-OS环境。客户可将这些驱动程序用于许多不同环境的端口,并在许多不同类型的处理器上运行,包括通用16位MCU和64位处理器。No-OS驱动程序设计用于在ADI公司的HDL参考设计上运行,但也可在与FPGA分开或集成(硬或软)到SoC (FPGA + CPU)设备中的处理器上运行。通过使用No-OS驱动程序,客户无需编写特定设备代码,可直接集成到终端产品软件中。

下载 (仅 AD9361) (Wiki)
下载 (仅 AD9371)



软件设计工具

ADIsimRF

X+
ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。


了解详情


JESD204/JESD204B

X+
JESD204/JESD204B

JESD204 和 JESD204B 修订版数据转换器串行接口标准由 JEDEC 委员会制定,旨在标准化并减少高速数据转换器与 FPGA(现场可编程门阵列)等其它器件之间的数据输入/输出数目。ADI 公司是 JEDEC JESD204 标准委员会的创始成员,我们同时开发出了兼容的数据转换器技术和工具,并推出了全面的产品路线图,从而全力帮助客户充分利用这一重大接口技术突破。ADI 公司的 JESD204 接口框架是一个系统级软件和 HDL 包,旨在通过提供性能优化型 IP 框架简化系统开发,该框架集成了高速转换器、收发器和时钟等复杂的硬件以及各种 FPGA 平台。


了解更多信息——JESD204串行接口资源

用于AD9371/AD9375的Altera FPGA互操作性报告 (PDF)

用于AD9371/AD9375的MicroSemi FPGA互操作性报告

了解有关JESD204接口框架的更多信息


滤波器设计

X+
以最少的试验和最小的误差设计滤波器

AD9361 Filter Designer
  • 轻松创建定制型滤波器
  • 检查滤波器性能
  • 快速生成设计系数
  • 输入Simulink®型号或硬件

了解详情 - AD9371 (必需)

了解详情 - AD9361 (Wiki)

基于模型的设计与仿真

X+
仿真并验证SimRF型RF捷变收发器设计,并预测RF缺陷对测试信号的影响。

Model Based Design
  • 仿真AD936x RF、基带和数字模块。
  • 可使用MATLAB®和Simulink从纯软件仿真转换至环路中的硬件仿真

了解详情 - AD9361


MathWorks通信系统工具箱提供针对Xilinx Zynq SDR的支持

X+
Zynq-SDR-Support使用MATLAB和Simulink对基于Xilinx Zynq的软件定义无线电(SDR)系统进行原型制作和测试。

了解详情 - AD9361

第三方参考设计和硬件

Adapt │ 基于ADRV9361 SOM的工业物联网解决方案

X+
AdaptAdapt的解决方案可满足基于IEEE 802.11ah (“HaLow”)标准构建的大规模工业物联网部署的关键要求。相比当今现有的任何其他无线协议,我们的产品系列提供更可靠、更安全、距离更长和更具成本经济效益的边缘数据。我们的HDP-200平台利用ADRV9361 SOM,使系统集成商能够开始开发和部署支持HaLow的解决方案进行现场试验。

欲了解更多信息, 请访问 www.adapt-ip.com。

Arrow | AD9361 HSMC卡

X+
ARRadio BoardARRadio板是Arrow、ADI公司和Terasic携手协作的成果,可通过HSMC连接器连接下一代FPGA,从而加快原型制作及完整无线电系统的开发。Terasic的收发器板采用ADI的AD9361 RF Agile Transceiver™捷变收发器,为设计人员提供全面的SDR开发平台,与Altera Cyclone V SoC套件配合使用时,可显著缩短产品上市时间并最大程度地保证项目成功。

欲了解更多信息或订购该板,请访问ARRadio

Benetel | 集成AD9375的3.5GHz无线电头端参考设计

X+

Benetal24-dBm AD9375 TDD是一款RF前端模块,支持TDD-LTE频段48(TX/RX:3550 – 3700 MHz),且每个天线端口提供最大+24dBm (250mW)的输出功率。该模块专门针对集成ADI公司DPD的AD9375宽带RF收发器而设计。RF模块可通过随附的转接板与Xilinx ZYNQ接口。


欲了解更多信息,请访问www.benetel.com或联系sales@benetel.com

BERTEN | 移动IP远程数据链路

X+

BertenS-6000 双通道收发器为小型化 IP 数据链路,设计用于在高动态(>2000 Km/h,>10g)下提供可靠的宽带通信。两个全双工通道在 70 MHz 至 6 GHz 之间的任何频率下工作,具有 700 Kbps 至 80 Mbps 的可配置数据速率。S-6000 具有鲁棒性、灵活性并提供高级功能,使任何战术系统、商业应用或机载平台均可实现移动通信。


欲了解更多信息,请访问 S-6000

BOELINK | 用于公共安全的AD9361 SDR平台

X+

BOELINK SDR平台结合了ADI公司的AD9361 RF捷变收发器和恩智浦/飞思卡尔B4860基带处理SoC,该解决方案非常适合公共安全行业,如电子护栏、4G无线通信系统的IMSI捕获器、手机无线电信号检测器、无线信号屏蔽/阻止等。出色的双向通信、远程、NLOS性能和移动接收能力使此平台能够在不同的场景中使用。此SDR平台为新产品设计提供推荐的起点,可显著缩短产品上市时间并降低风险


欲了解更多信息,请访问www.boelink.com

Deepwave Digital | 集成AD9371的深度学习SDR平台

X+

AIR-T人工智能无线电收发器(AIR-T)是一个完全集成且配备人工智能的单电路板、软件定义无线电平台,连续频率覆盖范围从300 MHz至6 GHz。AIR-T专为无线经验很少的新工程师以及开发低成本AI、深度学习和高性能无线系统的高级工程师和研究人员而设计,结合了AD9371 RFIC收发器,在开放和可编程Xilinx 7 FPGA中提供高达100 MHz的2 x 2 MIMO接收带宽和100 MHz发射带宽,且具有快速USB 3.0连接。

AIR-T集成了与GNU无线电接口的定制和开放式Ubuntu软件以及定制FPGA模块,使您可以立即开始开发,而无需对现有代码进行更改。通过256 NVIDIA内核,您可以在硬件上开发和部署AI应用,无需对CUDA或VHDL进行编码。使用AIR-T可从单个CPU的有限计算能力中解脱出来,将电信、防务或无线系统推到极致。


欲了解更多信息,请访问Deepwave Digital.

Divimath | 具有近零延迟的无线视频传输解决方案

X+
divimath-logoDivimath 推出了一款具有近零延迟的无线高清视频收发器 IC DM5680。可将一对 DM5680 用作发射器和接收器,通过空中转地面装置提供无与伦比的可靠视频/音频/数据安全链路。DM5680 可传输原始视频,而非压缩视频流,延迟小于 1 毫秒。DM5680 具有出色的抗干扰能力、低功耗和小尺寸特性,因而成为第一视角(FPV)应用的理想解决方案。DM5680 与 AD936X 无缝配合,可构成完整的视频无线链路解决方案。 欲了解更多信息,请查看 DM5680解决方案手册

Epiq 解决方案 | 双通道 ADRV9009 FMC卡

X+
EpiqSidekiq X4 多调谐器 RF 收发器卡定义了高性能灵活 RF 技术的先进工艺。基于 ADI 公司 ADRV9009 宽带收发器的双通道实现模式,X4 实现了前所未有的RF性能水平,提供采用 VITA 57.1 FPGA 夹层卡(FMC)兼容尺寸的生产就绪 RF 收发器解决方案。Sidekiq X4 在所有四个接收路径上集成了多频段次倍频程预选滤波功能。

欲了解更多信息,请访问:https://epiqsolutions.com/sidekiq-x4/

Ettus Research™ | 双通道 AD9371 软件定义无线电(SDR)

X+
Universal Software Radio Peripheral PlatformEttus Research 很荣幸地宣布 USRP N310 软件定义无线电(SDR)。此 SDR 具有可靠性和容错功能以便在大规模和分布式无线系统中进行部署。USRP N310 通过引入独特的远程任务执行功能,如更新软件、重启、出厂重置、自测、主机 PC/ARM 调试和监控系统健康状况,简化了无线电网络的控制和管理。

USRP N310 是 SDR 市场上的其中一个最高通道密度器件,提供四个 RX 和四个 TX 通道,采用半宽 RU 尺寸。RF前端使用两个 AD9371 收发器,采用 ADI 公司最新的 RFIC 技术。每个通道提供高达 100 MHz 的瞬时带宽,覆盖 10 MHz 至 6 GHz 的频率范围。

有关更多信息,请访问 USRP N310 产品页面

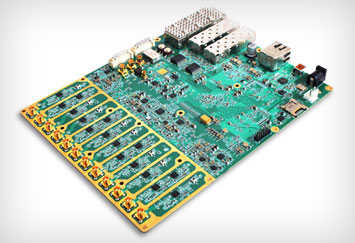

HJX | 双通道 ADRV9009 SDR 开发板

X+
HJX-ADRV9009-X2HJX发布了HJX-ADRV9009-X2,它是一款基于ADI RadioVerse技术ADRV9009芯片组的高性能SDR开发板。HJX-ADRV9009-X2开发板提供完整的RF至基带解决方案,该方案具有高可编程能力,可为5G产品设计应用提供帮助。

了解有关HJX-ADRV9009-SDR的更多信息。


基于AD9371的SDR平台也可在线获取:


基于AD9361的两款SDR平台,也可在在线获取:


LPA概念 | 集成AD9375的频段7和频段41 PIM3D参考设计

X+
Band 7 and band 41 PIM3D Reference Design with AD9375PIM3模块为RF前端无线模块,集成了RF高效率功率放大器模块和所需的所有必要RF功能,靠近3G-4G-5G RF头端中的天线。PIM3模块可用作仅Tx模块(PIM3B)或Tx-Rx模块(PIM3D),适用于50Wpeak至150Wpeak功率水平上的所有主要蜂窝频段(1800MHz至3600MHz)。PIM3D模块的完整功能评估在组件上进行,包括集成ADI公司DPD的AD9375宽带RF收发器无线电板以及滤波器组件连接器件。演示套件适用于FDD频段7和TDD频段41。

欲了解更多信息,请访问 PIM3D产品列表 或联系 info@lpaconcepts.fr.

NanoSemi | 用于ADRV9009平台的宽带线性度固件和IP

X+

NanoSemi 5GNanoSemi开发了同类一流的超宽带信号处理固件和IP,使功率放大器和其他RF元件能够在最高达800MHz的瞬时带宽内超过3GPP规格。该固件和IP通过同时提高无线电信号链的线性度和效率,可用于支持sub 6GHz (FR1)以及28和39 GHz (FR2)基础设施无线电系统。该固件在FPGA上运行,并与ADI公司的ADRV9009接口。


请访问 NanoSemi的网站


PanaTeQ

X+

Panateq 板FMC-ZU2RF-A 是一款适用于射频无线通信的 FMC,它基于 Analog Devices (ADI) 的 ADRV9009 元件。此 FMC 在硬件和软件方面与 ADI 的 ADRV9009 评估板完全兼容。

PanaTeQ 提供 VPX3-ZU1-SDR-C 开发系统,该系统基于 VPX3-ZU1 3U OpenVPX Zynq Ultrascale+ 和 FMC-ZU2RF-A,适用于典型软件定义无线电应用。


有关更多信息,请访问 http://www.panateq.com/fmc-rf.htm

RF DSP | AD9361 8x8 SDR 模块和 M-MIMO RF 通道仿真器

X+

8T8R_RMBRF DSP 的 RMB-101A 是一款高性能软件定义无线电(SDR) 8T8R 多通道收发器模块,使用 4 个 AD9361 芯片构建。它可以用作 C-RAN 型网络中距无线电几米或超过 10 km 的基带单元(BBU)或分布式大规模 MIMO 的远程无线电单元。RMB-101A 模块同时支持 TDD 和 FDD 操作,可用于大多数通用多无线电 SDR 应用以及LTE-A、LTE、WiFi、WiMAX、GSM、CDMA、WCDMA 等。时钟恢复和 PLL 电路可恢复 CPRI 链路中的时钟并同步频率和相位上的所有 8 个无线电。RD DSP 还提供用于远程 SDR 模块的基带处理引擎。


欲了解更多信息,请访问 8T8R 远程 SDR 模块
RF DSP 还提供 64T64R 远程无线电/智能天线单元 以及 64x8 和 64x16 大规模 MIMO RF 通道仿真器

Richardson RFPD | 用于AD9375的RF前端卡

X+
RF Front End Card for AD9375DE705是一款完整的RF前端评估平台,用于LTE频段14和28的FDD操作。该开发平台可用作一种许可设计,并可进行修改以支持各种工作条件。该平台选择了通用尺寸的器件,以便为所有LTE频段使用相同的PCB尺寸。此卡采用ADI的AD9375 RF捷变收发器IC,为设计人员提供推荐的中等功率、蜂窝SDR项目起点,可显著缩短产品上市时间并降低风险。

欲了解更多信息,请访问DE705ADI-DPD-DEVKIT,用于FDD-LTE频段14和28的小型蜂窝开发套件。

Rincon Research | AD9361 SDR 开发板

X+
RaptorRaptor 是新一代软件定义无线电(SDR)开发板,将 ADI AD9361 RF 捷变收发器的灵活性和 Xilinx Zynq UltraScale+ MPSoC 的处理性能相结合。在保持紧凑型小尺寸的同时,Raptor 包括实现完整和鲁棒无线电解决方案所需的关键信号调理功能,能够在 70 MHz 至 6 GHz 频率范围内工作。该套件利用 ADI 和 Xilinx 的驱动程序和参考设计,包括可从 GitLab 获取的开源 BSP,以便支持在 MATLAB 将数据流传输至 GNU Radio。

欲了解更多信息,请访问 Raptor SDR开发套件

SIHID | AD936X无线视频传输解决方案

X+
SIHIDSIHID RCB发射模块是用于无人机和无线监控的高清数字视频传输解决方案。该模块尺寸很小,在70MHz至6GHz频率范围内可以利用AD936x发射COFDM调制RF视频信号。

了解有关SIHID RCB COFDM发射模块的更多信息。

Simpulse | AD936x 移动数据链路调制解调器

X+
Simpulse SL100 BoardSimpulse SL200 移动数据链路调制解调器致力于在具有挑战性的环境中实现数据和视频的移动双向传输。该调制解调器提供高性能、可靠安全的数据链路,具有 10 kbps 至 5 Mbps 比特率,适用于 LOS 和非 LOS 条件下的远距离传输。在海上监视任务中,它在 55 km 距离内可传送 3 Mbps 视频,发射功率为 0.4 W 且地面上配有 Simpulse 跟踪天线。

了解有关 SL200 移动数据链路调制解调器的更多信息。


新的白皮书:如何使用 SL100 调制解调器实现前所未有的远程数据链路(Simpulse,9/2017)

TaiSync | AD936x 无线视频传输解决方案

X+
Taisync digital HD wireless linkTaiSync 数字高清无线链路是一个理想的任务关键型任务解决方案,如无人机、工业机器人、视频监控。SDR 系统基于 ADI AD936x 和专有波形,具有出色的RF性能、完全 sub-6G 频带支持和灵活的数据接口。出色的双向通信、远程、NLOS 性能和移动接收能力使视频和控制链路能够在不同的场景中使用。此外,可对系统进行编程以便支持点对点和点对多点应用。

有关更多信息,请访问 2.4GHz HDMI-USB 无线模块

VadaTech | 四通道 AD9371 SDR AMC 卡

X+

VadaTechVadaTech 发布了多个基于 AD9371 和 AD9361 的 SDR 模块,采用多种尺寸。AMC597 利用四个连接到 Kintex UltraScale™ FPGA 的 AD9371,提供八个收发器通道,因此它适合信号 SDR、BTS、天线系统、研究和仪器仪表。FMC214 结合了 RF 前端、用于 Rx 和 Tx 的频率合成器、混合信号基带部分、灵活的数字接口转主机处理器(通过 LPC 连接器)。通过利用 AD9361,FMC214 在 70 MHz 至 6.0 GHz 频率范围内工作,涵盖大部分特许执照和免执照频段,提供在 200 KHz 至 56 MHz 范围内可编程的瞬时带宽。


有关更多产品信息和完整数据手册,请访问 AMC597VPX597FMC214

Vanteon |基于AD936x的低成本SDR平台

X+

Vanteon vPrisum™软件定义无线电(SDR)平台以合理的成本提供适合高性能信号处理应用的高度集成但非常灵活的小型系统。该平台由单个模块组成,内置所有数字和RF电路以便实现全功能的SDR。由于AD9361具有70 MHz至6 GHz的宽频率范围,Vanteon选择其作为锚点RF收发器,使其能够适应定制的解决方案,硬件修改极少。vPrisum设计可用于智能抄表系统、低成本蜂窝基站、安防产品、可定制工业、医疗、军用无线电和测试设备等诸多应用,尤其是需要多个波形同时进行通信的场合。


了解有关vPrisum™的更多信息。

V3Tech | 用于5G解决方案的四通道ADRV9009 SDR

X+

YunSDR Y590V3Tech发布了多个基于ADRV9009、AD9371和AD9361的SDR解决方案,采用多种尺寸。YunSDR Y590软件定义无线电(SDR)是先进的解决方案,用于5G评估和测试。此SDR提供可靠性和许多参考设计,以便在5G无线系统中进行部署。它可以用作连接到基于Xilinx VU9P FPGA和Intel x86处理器的BBU的RRU。

YunSDR Y590是SDR市场上的通道密度最高的器件之一,提供8个RX和8个TX通道,采用1U尺寸。RF前端使用两个ADRV9009收发器。每个通道提供高达200 MHz的瞬时带宽,覆盖75 MHz至6 GHz的频率范围。


有关更多信息,请访问YunSDR Y590产品页面.

ADI 公司合作伙伴计划

Partners合作伙伴——ADI 公司合作伙伴计划提供寻求在各种市场和行业领域提供设计项目协助的合作伙伴列表。我们合作伙伴的硬件和软件以及专家设计服务,能够帮您找到最佳解决方案来满足您的设计需求和攻克挑战难题。

了解有关合作伙伴计划的更多信息
