化学分析和分析仪器
现实世界中使用化学和分析仪器进行测试和测量,以造福人类。例如,这包括诸如环境空气和水质监测、为提高产品质量而进行的材料和产品分析、石油和地球物理勘探以及深化科学探索等应用。化学分析涉及光检测和带电离子束的使用、氧化还原反应以及其他技术。实施这些技术的分析方法根据样本类型和测量特性进行选择,具体包括光谱学、光谱测定法和电化学法等。准确的高置信度检测、识别和特性表征离不开精确的检测功能和电子设备。ADI公司出色的信号链、传感器、电源和处理器解决方案可确保检测限值 (LOD) 和精度不受电子产品设计的限制。

特色产品 (21)
ADPD4101

ADPD4000/ADPD4001 可作为完整的多模式传感器前端运行,从而激励多达八个发光二极管 (LED) 并在多达八个单独的电流输入上测量返回信号。提供十二个时隙,每个采样周期支持 12 次单独的测量。
数据输出和功能配置采用 ADPD4101 上的 I2C 接口或 ADPD4100 上的串行端口接口 (SPI)。控制电路包括灵活的 LED 信号传递和同步检测功能。这些套件使用 1.8 V 模拟内核和 1.8 V/3.3 V 兼容数字输入/输出 (I/O)。
模拟前端 (AFE) 可抑制来自异步调制干扰导致的信号失调和破坏(通常由环境光所致),而无需使用光学滤波器或外部控制的直流消除电路。提供多种工作模式,可以将 ADPD4100/ADPD4101 用作光电二极管、生物电势电极、电阻、电容和温度传感器同步测量的传感器中心。多种操作模式可适应各种传感器测量,包括但不限于光体积变化描记图法 (PPG)、心电图 (ECG)、皮肤电活动 (EDA)、阻抗、电容、温度、气体检测、烟雾检测和气溶胶检测,以用于各种医疗健康 、工业和消费电子应用。
ADPD4100/ADPD4101 采用 3.11 mm × 2.14 mm 0.4 mm 间距 33 球 WLCSP 和 35 球 WLCSP 封装
应用
- 可穿戴健康和保健监护仪:心率监护仪 (HRM)、心率变异性 (HRV)、应力、血压估测、血氧饱和度 (SpO2)、水分、身体成份
- 工业监测:一氧化碳 (CO)、二氧化碳 (CO2)、烟雾和气溶胶探测
- 家庭患者监护
应用
AD4630-24

AD4630-24/AD4632-24均为双通道、同步采样、Easy Drive™、2 MSPS或500 kSPS逐次逼近寄存器(SAR)型模数转换器(ADC)。AD4630-24/AD4632-24具有最大±0.9 ppm的保证INL和24位无失码,在−40°C至+125°C时可实现出色的精度。数据手册中的图1显示了AD4630-24/AD4632-24的功能架构。
低漂移、内部精密基准电压源缓冲器简化了与其他系统电路的基准电压共用。使用5V基准电压源时,AD4630-24/AD4632-24提供106 dB的典型动态范围。低噪底支持需要较小增益和较低功耗的信号链。具有可编程抽取率的模块平均滤波器可将动态范围提高至高达153 dB。宽差分输入和共模范围使输入可以在未饱和的情况下使用整个基准电压(±VREF)范围,从而简化信号调理要求和系统校准。轻松驱动模拟输入具有改善的建立特性,可提供广泛的AD4630-24/AD4632-24兼容型模拟前端元件选择。支持单端和差分信号。
灵活的多功能Flexi-SPI串行外设接口(SPI)简化了主机处理器和ADC集成。宽数据时钟窗口、多个SDO通道和可选双数据速率(DDR)数据时钟可将串行时钟降至10 MHz,同时在2 MSPS或500 kSPS的采样速率下工作。回波时钟模式和ADC主机时钟模式放宽了时序要求并简化了数字隔离器的使用。
AD4630-24/AD4632-24采用64引脚芯片级球栅阵列(CSP_BGA)封装,集成了所有关键电源和基准电压旁路电容,缩小了尺寸,减少了系统元件数,同时降低了对电路板布局的敏感性。
应用
- 自动测试设备
- 数字控制环路
- 医疗仪器
- 地震学
- 半导体制造
- 科学仪器
应用
智能建筑
仪器仪表和测量
工业自动化技术 (IAT)
医疗健康
电能
通信
航空航天和防务
精密窄带
AD3552R

AD3552R 是一款低漂移超快 16 位精确度的电流输出数模转换器 (DAC),可在多个电压跨度范围下配置。AD3552R 以 2.5 V 固定基准电压运行。
每个 DAC 包含 3 个漂移补偿反馈电阻器,用于所需的外部跨阻放大器 (TIA),对输出电压进行缩放。失调和增益缩放寄存器生成多个输出跨度范围,如 0V-2.5V、0V-5V、0V-10V、-5V - +5V、-10V - +10V,以及完整 16 位解析度的自定义中间范围。
DAC 可在快速模式下运行,从而实现最高速度;或者在精确模式下运行,从而实现最高精度。
串行外设接口 (SPI) 可配置为四 SPI 模式、双同步 SPI 模式、双 SPI 模式和单 SPI(经典 SPI)模式,支持单数据速率 (SDR) 或双数据速率 (DDR),逻辑电平为 1.2 V 至 1.8 V。
AD3552R 适应扩展的工业级温度范围(–40°C 至 +105°C)。
应用
- 仪器仪表
- 硬件在环
- 过程控制设备
- 医疗设备
- 自动测试设备
- 数据采集系统
- 可编程电压源
- 光通信
应用
工业自动化技术 (IAT)
精密宽频
ADAQ23875

ADAQ23875是一款高精度、高速μModule®数据采集解决方案,通过将设计人员选择、优化和布局器件的重任移交给器件来缩短开发高精度测量系统的开发周期。
ADAQ23875采用系统级封装(SIP)技术,通过将多个通用信号处理和调理模块组合到一个套件中,减少了终端系统组件的数量,解决了很多设计挑战。这些模块包括一个低噪声,全差分模数转换器(ADC)驱动器 (FDA),一个稳定的基准缓冲器以及一个高速、16位、15 MSPS逐次逼近寄存器(SAR) ADC。
ADAQ23875利用ADI公司的iPassives®技术,还集成了关键的无源元件,这些元件具有出色的匹配和漂移特性,可较大程度地减少与温度有关的误差源,并优化性能(见图1)。ADC驱动器级的快速设定,具有全差分或单端至差分输入,无SAR ADC的延迟,为高通道数多路复用信号链架构和控制环路应用提供了独特的解决方案。
9 mm × 9 mm小尺寸CSP_BGA封装帮助进一步减小小型仪器仪表的体积,且不会减弱其性能。可以执行单个5 V电源操作,同时发挥器件的优质性能。ADAQ23875采用串行低压差分信号(LVDS)数字接口,提供单路或双路输出模式,让用户能够优化每个应用的接口数据速率。μModule的额定工作温度范围为-40°C至+85°C。
应用
- ATE
- 数据采集
- 硬件在环(HiL)
- 功率分析仪
- 无损检测(声频发射)
- 质谱测定
- 行波故障测距
- 医疗成像与仪器仪表
- 超声流量计
应用
精密宽频
精密传感器接口
ADIN1100

ADIN1100是一款低功耗单端口10BASE-T1L收发器,专为工业以太网应用而设计,符合IEEE®802.3cg-2019标准™ 以太网标准,用于长距离10Mbps单对以太网(SPE)。ADIN1100将以太网PHY核心与所有相关的模拟电路、输入和输出时钟缓冲、管理接口控制寄存器和子系统寄存器以及MAC接口和控制逻辑集成在一起,以管理复位、时钟控制和引脚配置。
ADIN1100支持长达1700米的电缆,并启用了自动协商,具有39 mW的超低功耗。
PHY核心支持IEEE 802.3cg标准中定义的1.0V p-p工作模式和2.4V p-p操作模式,可以从1.8V或3.3V的单个电源轨工作,较低电压选项支持1.0V p-p传输电压电平。
ADIN1100具有集成的电压供应监控电路和上电复位(POR)电路,以提高系统级的鲁棒性。
MDIO接口是用于主机处理器或MAC与ADIN1100之间通信的2线串行接口,从而允许访问PHY核心管理寄存器中的控制和状态信息。该接口与IEEE 802.3标准第22条和第45条管理框架结构兼容。
应用
- 过程控制
- 工厂自动化
- 建筑自动化
- 现场仪表和开关
应用
MAX328

MAX328/MA329均为单片CMOS模拟多路复用器。MAX328为单端1:8器件,MAX329为差分2:8器件。
这些多路复用器可提供尽可能低的导通和关断漏电流,从高源阻抗切换信号,只要多路复用器工作时连接到高输入阻抗运算放大器或A/D转换器。MAX328/MAX329是这些应用中常见的DG508/DG509的引脚兼容替代器件。
只需在每个输入上添加一个外部40kΩ电阻,MAX328/MAX329即可用作出色的容错多路复用器。电路具有低漏电流(+25°C时小于1pA)和2.5kΩ导通电阻,能够无限期地承受110V AC故障,同时保持正常信号的误差小于40nV(即1pA乘以40kΩ)。
无论采用10V至30V单电源还是±5V至±18V双电源供电,MAX328/MAX329均能正常工作。即使采用不平衡的电源电压组合(例如+12V和-5V或+5V和-15V),它们也能发挥出色的性能。低功耗(采用±15V电源时为1.9mW)适合在便携式应用中使用。
LTC6373

LTC6373是一款具有全差分输出的精密仪器仪表放大器,它包含一个高度匹配的内部电阻器网络,以实现出色的CMRR、失调电压、增益误差、增益漂移和增益非线性。用户可以轻松通过3位并行接口(A2至A0)将增益编程为七个可用设置之一。第8种状态使器件处于关断状态,从而将电流消耗降低至220μA。与传统电压反馈放大器不同,LTC6373在所有增益设置中的带宽几乎相同。
LTC6373的全差分输出特性驱动高性能差分输入ADC。输出共模电压可通过 VOCM引脚单独调节。LTC6373综合高阻抗输入、DC精度、低噪声、低失真和高速差分ADC驱动等优点于一体,是数据采集系统的理想选择。
LTC6373采用12引脚4mm × 4mm DFN (LFCSP)封装,并在−40°C至105°C的温度范围内正常工作。
应用
- 数据采集系统
- 生物医疗仪器仪表
- 测试与测量设备
- 差分ADC驱动器
- 单端-差分转换
- 多路复用应用
应用
精密中等带宽
精密窄带
精密宽频
LTC6240

LTC®6240 / LTC6241 / LTC6242 是单通道、双通道和四通道低噪声、低失调、轨至轨输出、具稳定单位增益的 CMOS 运算放大器,它们具有 1pA 的输入偏置电流。在单通道器件 LTC6240 上,最大输入偏置电流保证为 1pA。较之传统的 CMOS 运算放大器,仅 550nVP-P 的 0.1Hz 至 10Hz 噪声以及一个仅 125μV 的失调有了显著的改善。此外,噪声保证低于 10nV/√Hz (在 1kHz)。18MHz 的增益带宽、10V/μs 的转换速率、以及宽电源范围和低输入电容,使得这些器件非常适合于快速信号处理放大器。
这些运放具有在任一电源轨的 30mV 以内摆动的输出级,以较大限度地扩展低电源电压应用中的信号动态范围。输入共模范围延伸至负电源。LTC6240 / LTC6241 / LTC6242的技术规格针对 3V 和 5V 电源进行了全面拟订,而 HV 版本则可确保器件在采用 ±5V 电源电压的条件下正常运作。
LTC6240 采用 8 引脚 SO 封装和 5 引脚 SOT-23 封装。LTC6241 采用 8 引脚 SO 封装,而对于紧凑型设计,它可以提供纤巧型双侧引脚细间距无引线 (DFN) 封装。LTC6242 采用 16 引脚 SSOP 封装和5mm x 3mm DFN 封装。
应用
- 光电二极管放大器
- 电荷耦合放大器
- 低噪声信号处理
- 医疗仪表
- 高阻抗换能器放大器
应用
LTC6655

LTC6655是一款完整的精密带隙基准电压源系列,提供出色的噪声和漂移性能。此低噪声和漂移特性非常适合仪器仪表和测试设备要求的高分辨率测量。此外,LTC6655的额定温度范围为–40°C至125°C,确保其适合严苛的汽车和工业应用。先进的曲率补偿使该带隙基准电压源可实现小于2ppm/°C的漂移、可预测温度特性和±0.025%输出电压精度,从而减少校准或无需校准。
LTC6655LN低噪声系列配有降噪引脚,可通过添加单个电容来降低宽带噪声。
LTC6655可采用小至500mV并高于输出电压13.2V的电源供电。出色的负载调整率、源电流和吸电流能力加上出色的线路抑制特性确保在各种工作条件下实现稳定的性能。针对低功耗应用提供关断模式。
LTC6655基准电压源提供8引脚MSOP和8引脚LS8两种封装。LS8采用5mm × 5mm表贴密封封装,提供出色的稳定性。
应用
- 仪器仪表和测试设备
- 高分辨率数据采集系统
- 电子秤
- 精密电池监控器
- 精密稳压器
- 医疗设备
应用
精密窄带
精密中等带宽
精密宽频
LTC6078

LTC®6078 / LTC6079 是具有低功耗和轨至轨输入 / 输出摆幅的双路 / 四路、低失调、低噪声运算放大器。
输入失调电压被修整至 25µV 以下,而且,CMOS 输入吸收的偏置电流小于 50pA。低失调漂移、卓越的 CMRR 以及高电压增益令其成为精准信号调理的上佳选择。
当采用一个 3V 电源时,每个放大器仅吸收电流 54µA 的电流。LTC6078 / LTC6079 的微功率、轨至轨操作非常适合于便携式仪表和单电源应用。
LTC6078 / LTC6079 的规格是针对 3V 和 5V 电源电压以及 –40ºC 至 125ºC 的温度范围而拟订的。双路放大器 LTC6078 采用 8 引脚 MSOP 和 10 引脚 DFN 封装。四路放大器 LTC6079 采用 16 引脚 SSOP 和 DFN 封装。
Applications
- 光电二极管放大器
- 高阻抗传感器放大器
- 微伏级准确度门限检测
- 仪表放大器
- 电池供电型应用
应用
LT3045

LT3045是一款高性能低压差线性稳压器,采用LTC的超低噪声和超高PSRR架构以便为噪声敏感应用供电。LT3045设计用作后接高性能电压缓冲器的精密电流基准电压源,可轻松并联以便进一步降低噪声,增加输出电流并在PCB上散热。
该器件在260mV典型压差下提供500mA电流。工作静态电流标称为2.2mA,关断时降至<<1µA。LT3045具有宽输出电压范围(0V至15V),同时保持单位增益操作,可提供几乎恒定的输出噪声、PSRR、带宽和负载调整性能,不受编程输出电压的影响。此外,该稳压器具有可编程限流、快速启动能力和可编程电源良好以指示输出电压调节。
LT3045可使用最小10µF的陶瓷型输出电容稳定工作。内置保护功能包括电池反接保护、反向电流保护、具有折返功能的内部限流以及带滞回的热限制。LT3045采用散热增强型12引脚MSOP和10引脚3mm × 3mm DFN封装。
LT3045-EP支持防务和航空航天应用(AQEC)
VIOC功能 | |
LT3045-1 | 是 |
LT3045 | 否 |
应用
- RF电源:PLL、VCO、混频器、LNA、PA
- 极低噪声仪器仪表
- 高速/高精度数据转换器
- 医疗应用:成像、诊断
- 精密电源
- 用于开关电源的后置调节器
应用
LT8609S

LT8609S 是一款紧凑、高效率、高速、同步、单片式、降压型开关稳压器,仅消耗 1.7μA 非开关静态电流。LT8609S 能提供 2A 连续电流和 3A 峰值负载 (< 1 秒) 以支持要求高瞬态负载的 GSM 收发器等应用。该器件集成了上管和下管电源开关以及所有必要的电路,以较大限度地降低增设外部组件的需要。低纹波突发模式操作可在非常低的输出电流条件下实现高效率,同时保持输出纹波低于 10mVP-P。一个 SYNC 引脚用于实现至外部时钟的同步,或者开关频率的扩展频谱调制 (以实现低 EMI 操作)。内部补偿和峰值电流模式拓扑允许使用小型电感器,并实现快速瞬态响应和优良的环路稳定性。EN / UV 引脚具有一个准确的 1V 门限,并可用于设置 VIN 欠压闭锁或关断 LT8609S 以将输入电源电流减小至 1μA。TR / SS 引脚上的一个电容器负责设置启动期间的输出电压斜坡上升速率,而当 VOUT 位于编程输出电压的 ±8.5% 以内及出现故障情况时,PG 标记将发出指示信号。LT8609S 采用小外形 16 引脚 3mm x 3mm LQFN 封装。
应用
- 通用降压
- 低 EMI 降压
应用
LTM8049

LTM®8049 是一款双路 SEPIC / 负输出 μModule®(电源模块) DC/DC 转换器。可通过简单地把适当的输出电压轨接地而容易地将两个输出各自配置为 SEPIC 或负输出转换器。LTM8049 内置了功率器件、电感器、控制电路和无源组件。仅需采用输入和输出电容器、和小电阻器以设定输出电压和开关频率便可实现完整的设计。可以采用其他的组件来控制软起动和欠压闭锁。
LTM8049 采用耐热性能增强的紧凑型 (15mm x 9mm) 模压树脂球栅阵列 (BGA) 封装,适合采用标准的表面贴装设备来进行自动化装配。LTM8049 采用 SnPb (BGA) 或符合 RoHS 标准的端子涂层。
Applications
- 电池供电型稳压器
- 局部负电压稳压器
- 低噪声放大器电源
应用
ADUCM355

ADuCM355是一款片内系统,可控制和测量电化学传感器和生物传感器。ADuCM355是一款基于Arm® Cortex™-M3处理器的超低功耗混合信号微控制器。该器件具有电流、电压和阻抗测量功能。
ADuCM355内置集成输入缓冲器的16位、400 kSPS多通道逐次逼近寄存器(SAR)模数转换器(ADC)、抗混叠滤波器(AAF)和可编程增益放大器(PGA)。电流输入包括三个具有可编程增益的跨导放大器(TIA)和用于测量不同传感器类型的负载电阻。模拟前端(AFE)还包含两个专门针对恒电势器能力而设计的低功耗放大器,使外部电化学传感器保持恒定的偏置电压。这两个放大器的同相输入由片内双通道输出数模转换器(DAC)进行控制。模拟输出包括高速DAC和用于产生交流信号的输出放大器。
ADC的转换速率最高可达400 kSPS,且具有−0.9 V至+0.9 V输入范围。ADC前面的输入复用器允许用户选择输入通道进行测量。这些输入通道包括三个外部电流输入、多个外部电压输入和内部通道。利用内部通道,可对内部电源电压、裸片温度和基准电压源进行诊断测量。
三个电压DAC中有两个是双通道输出、12位电阻串DAC。每个DAC的一个输出可控制恒电势器放大器的同相输入,另一个控制TIA的同相输入。
第三个DAC(有时被称为高速DAC)针对用于阻抗测量的高功率TIA而设计。此DAC的输出频率范围高达200 kHz。
提供1.82 V和2.5 V片内精密基准电压源。内部ADC和电压DAC电路采用此片内基准电压源,以确保外设均具有低漂移性能。
ADuCM355集成了一个26 MHz Arm Cortex-M3处理器,它是一款32位简化指令集计算机(RISC)。Arm Cortex-M3处理器还具有灵活的多通道直接存储器存储控制器(DMA),支持两个独立的串行外设接口(SPI)端口、通用异步接收器/发射器(UART)和I2C通信外设。ADuCM355片内还集成128 kB非易失性闪存/EE存储器和64 kB单一随机存取存储器(SRAM)。
数字处理器子系统从26 MHz片内振荡器接收时钟信号。该振荡器是主数字芯片系统时钟源。或者,26 MHz锁相环(PLL)可以用作数字系统时钟。此时钟在内部进行细分,以便处理器在较低频率下工作并省电。该器件还内置一个低功耗、32 kHz振荡器,可给定时器提供时钟。ADuCM355包括3个通用定时器、1个唤醒定时器(可用作通用定时器)和1个系统看门狗定时器。
模拟子系统内置单独的16 MHz振荡器,用于为模拟芯片上的ADC、DAC和其他数字逻辑元件提供时钟源。该模拟芯片还包含单独的32 kHz、低功耗振荡器,用于为模拟芯片上的看门狗定时器提供时钟源。32 kHz振荡器和此看门狗均独立于数字芯片振荡器和系统看门狗定时器。
可根据具体应用要求配置多个通信外设。这些外设包括UART、I2C、两个SPI端口和通用输入/输出(GPIO)端口。这些GPIO与通用定时器相结合,可组合生成脉冲宽度调制(PWM)类输出。
支持通过串行线调试端口(SW-DP)接口进行非介入仿真和编程下载。
ADuCM355采用2.8 V至3.6 V电源供电,额定温度范围为-40°C至+85°C。该芯片提供72引脚、6 mm × 5 mm基板栅格阵列(LGA)封装。
请注意,在整篇数据手册中,多功能引脚(如P0.0/SPI0_CLK)由整个引脚名称或引脚的单个功能表示;例如P0.0即表示仅与此功能相关。
应用
- 气体探测
- 食品质量
- 环境检测(空气、水和土壤)
- 血糖仪
- 生命科学和生物感测分析
- 生物阻抗测量
- 通用安培检测法、伏安法和阻抗频谱分析功能
应用
ADA4530-1

ADA4530-1是一款fA (10−15 A)级输入偏置电流运算放大器,可用作集成了防护缓冲器的静电计。 它具有4.5 V至16 V的工作电压范围,使其能够在传统的5 V 和 10 V单电源系统以及±2.5 V和±5 V双电源系统中工作。
它具有超低输入偏置电流,在温度范围进行产品测试以确保器件满足用户系统中的性能目标。. 集成式防护缓冲器用于隔离印刷电路板(PCB)中的输入引脚泄漏,可减少电路板上的器件数量并简化系统设计。 ADA4530-1采用工业标准8引脚SOIC表贴封装,独特的引脚排列经过优化可防止敏感输入引脚、电源和输出引脚之间的信号耦合,同时简化保护环走线布线。
ADA4530-1还具有需要低泄漏应用所需的低失调电压、低失调偏移、低电压和电流噪声特性。 为使该系统的动态范围达到较大,ADA4530-1具有轨到轨输出级,在10 kΩ负载下,通常可驱动至供电轨30 mV以内。
ADA4530-1的额定温度范围为−40°C至+125°C工业温度范围,提供8引脚SOIC封装。
应用
- 实验室和分析仪器: 分光光度计、色谱仪、质谱仪、恒电位和恒电流库仑法
- 仪器仪表: 皮安计、库仑计
- 用于光电二极管、电离室和工作电极测量的跨阻放大器
- 用于化学传感器和电容传感器的高阻抗缓冲
,
ADA4530-1是一款fA (10−15 A)级输入偏置电流运算放大器,可用作集成了防护缓冲器的静电计。 它具有4.5 V至16 V的工作电压范围,使其能够在传统的5 V 和 10 V单电源系统以及±2.5 V和±5 V双电源系统中工作。
它具有超低输入偏置电流,在温度范围进行产品测试以确保器件满足用户系统中的性能目标。. 集成
应用
ADA4350

ADA4350是用于光电监测器或其它传感器的模拟前端,其输出电流与检测的参数或电压输入成比例,系统要求用户在极精密增益水平之间做出选择,从而使其动态范围达到最大。
ADA4350集成了FET输入放大器、切换网络和ADC驱动器,所有功能均可通过串行外设接口(SPI)或单个IC中的并行控制逻辑控制。 FET输入放大器具有极低的电压噪声和电流噪声,极其适合各种光电检测器、传感器或精密数据采集系统。
其切换网络允许用户独立选择多达六个不同的、外部可配置的反馈网络。针对反馈网络使用外部器件,用户可以更轻松地匹配系统所需的光电检测器或传感器电容。 如果需要,这一特性还支持使用低热漂移电阻。
开关设计可较大限度地减少误差源,这样信号路径中几乎不会增加任何误差。 输出驱动器可用于单端或差分模式,非常适合驱动ADC输入。
ADA4350可采用+3.3 V单电源或±5 V双电源供电,因而用户可灵活选择检测器的极性。 它采用无铅、28引脚TSSOP封装,额定温度范围为−40°C至+85°C。
多功能引脚名称可能仅通过相关功能来引用。
应用
- 电流-电压(I至V)转换
- 光电二极管前置放大器
- 化学分析仪
- 质谱测定
- 分子光谱
- 激光/LED接收器
- 数据采集系统
应用
领域
AD7175-2

AD7175-2是一款低噪声、快速建立、多路复用、2/4通道(全差分/伪差分)Σ-Δ型模数转换器(ADC),适合低带宽输入。针对完全建立的数据,该器件最大通道扫描速率为50 kSPS (20 µs)。该器件的输出数据速率范围为5 SPS至250 kSPS。
AD7175-2集成关键的模拟和数字信号调理模块,可让用户针对使用的每个模拟输入通道单独进行配置。用户可为各通道单独选择功能。模拟输入端和外部基准电压输入端的集成真轨到轨缓冲器可提供易于驱动的高阻抗输入。精密2.5 V低漂移(2 ppm/癈)带隙内部基准电压源(带输出基准电压源缓冲器)增加了嵌入式功能,同时减少了外部元件数。
数字滤波器能以27.27 SPS输出数据速率进行同步50 Hz/60 Hz抑制。用户可根据应用中每个通道的需要而在不同滤波器选项之间进行切换。ADC可自动在每个选定的通道间进行切换。更多数字处理功能包括失调和增益校准寄存器,可根据各通道进行配置。
器件采用5 V AVDD1或?2.5 V AVDD1/AVSS和2 V至5 V AVDD2以及IOVDD电源供电。AD7175-2的额定工作温度范围为-40°C至+105°C,提供24引脚TSSOP封装。
应用
- 过程控制:PLC/DCS模块
- 温度和压力测量
- 医疗与科学多通道仪器
- 色谱仪
应用
智能建筑
- 建筑公用事业
AD7124-4

AD7124-4是一款适合高精度测量应用的低功耗、低噪声、完整模拟前端。该器件内置一个低噪声24位Σ-Δ型模数转换器(ADC),可配置来提供4个差分输入或7个单端或伪差分输入。片内低噪声级确保ADC中可直接输入小信号。
AD7124-4的主要优势之一是用户可灵活使用三种集成功率模式。当前的功耗、输出数据速率范围和均方根噪声均可通过所选功率模式进行定制。该器件还提供多个滤波器选项,确保为用户带来更大的灵活性。
当输出数据速率为25 SPS(单周期建立)时,AD7124-4可实现50 Hz和60 Hz同时抑制,且在较低输出数据速率下,可实现超过80 dB的抑制性能。
AD7124-4提供高的信号链集成度。该器件内置一个精密低噪声、低漂移内部带隙基准电压源,也可采用内部缓冲的外部差分基准电压。其他主要集成特性包括可编程低漂移激励电流源、开路测试电流控制和偏置电压发生器,后者可将某一通道的共模电压设置为AVDD/2。低端功率开关支持用户在两次转换之间关断桥式传感器,确保系统功耗较低。该器件还允许用户采用内部时钟或外部时钟工作。
内置通道序列器可以同时使能多个通道,AD7124-4按顺序在各使能通道上执行转换,简化了与器件的通信。多达16个通道可随时使能;这些通道具有模拟输入或诊断功能(比如电源检查或基准电压源检查)。这一独特的特性允许诊断和转换交替进行。缓冲和基准电压源。 用户可在各通道上分配任何设置。
AD7124-4还支持按通道配置。该器件支持8种配置或设置。每种配置包括增益、滤波器类型、输出数据速率、缓冲和基准电压源。用户可在各通道上分配任何设置。
AD7124-4还集成了丰富的诊断功能,作为全面特性组合的一部分。这些诊断功能包括循环冗余校验(CRC)、信号链检查和串行接口检查,从而提供更强大的解决方案。这些诊断功能可减少执行诊断功能所需的外部元件,从而减少对电路板空间的需求,缩短设计时间并节省成本。根据IEC 61508,典型应用的失效模式影响和诊断分析(FMEDA)表明安全失效比率(SFF)大于90%。
该器件采用2.7 V至3.6 V单模拟电源或1.8 V双电源工作。数字电源范围为1.65 V至3.6 V。器件的额定温度范围为−40°C至+105°C。AD7124-4采用32引脚LFCSP封装或24引脚TSSOP封装。
应用
- 温度测量
- 压力测量
- 工业过程控制
- 仪器仪表
- 智能变送器
应用
智能建筑
- 楼宇自动化系统
- 楼宇自动化控制器
- 建筑公用事业
- 楼宇安全和安保解决方案
AD5791

这款器件采用多功能三线式串行接口,能够以最高35 MHz的时钟速率工作,并与标准SPI、QSPI™、MICROWIRE™、DSP接口标准兼容。它内置上电复位电路,确保DAC上电后输出至0 V并保持已知输出阻抗状态,直到对该器件执行一次有效的写操作为止。输出箝位特性可将输出置于已定义的负载状态。
应用
• 医疗仪器
• 测试与测量
• 工业控制
• 高端科学和航空航天仪器
1. 1 ppm精度。
2. 宽电源电压范围:最高达±16.5V。
3. 工作温度范围:-40℃至+125℃。
4. 低噪声频谱密度:7.5 nV/√Hz。
5. 低温度漂移:0.05ppm/°C。
应用
ADAQ7980

ADAQ7980/ADAQ7988均为16位模数转换器(ADC) μModule® 数据采集系统,系统中集成四个常见信号处理和调理模块,采用支持各种应用的系统级封装(SiP)设计。这些器件集成最关键的无源元件,从而消除与使用逐次逼近寄存器(SAR) ADC的传统信号链相关的许多设计挑战。这些无源元件是实现额定器件性能的关键因素。
ADAQ7980/ADAQ7988内置一个高精度、低功耗、16位SAR ADC,一个低功耗、高带宽、高输入阻抗ADC驱动器,一个稳定的低功耗基准电压缓冲器和一个高效的电源管理模块。这些产品采用5 mm × 4 mm小型LGA封装,可简化数据采集系统的设计过程。ADAQ7980/ADAQ7988的系统集成度解决了许多设计挑战难题,同时提供灵活的可配置ADC驱动器反馈环路,以便调整增益和/或共模。一组四个器件电源提供出色的系统性能;但是,可实现单电源工作且对器件工作规格的影响很小。
ADAQ7980/ADAQ7988集成在外形与集成电路(IC)一样紧凑的关键元件中,这些元件常用于数据采集信号链设计中。μModule系列将元件选型、优化和布局等设计负担从设计人员转移到器件上,缩短了整体设计时间,减少了系统故障,最终加快了产品上市时间。
串行外设接口(SPI)兼容串行接口能够将多个器件以菊花链形式连结到单三线式总线上,并提供一个可选的繁忙指示。用户接口与1.8 V、2.5 V、3 V或5 V逻辑兼容。
这些器件的额定工作温度范围为−55°C至+125°C。
应用
- 自动测试设备(ATE)
- 电池供电仪器仪表
- 通信
- 数据采集
- 过程控制
- 医疗仪器
应用
信号链
(9)
互动式信号链

参考设计
CN0503

Optical techniques are used in a broad class of liquid analysis techniques. Phenomena such as absorbance, fluorescence, scattering, and backscatter are used to detect chemical composition, pH, turbidity, and other chemical and physical properties. Optical techniques have several advantages, namely, they are contact free, not destructive, high precision, and high sensitivity; however, they often require complicated electronics to compensate for electrical and physical errors. Also, defining the optical path and eliminating ambient light interference requires careful enclosure design.
The circuit shown in Figure 1 is a reconfigurable multiparameter optical liquid measurement platform capable of performing colorimetry, turbidity, and fluorometry. The design minimizes complexity by using a highly integrated, multimodal sensor front end capable of simultaneously driving four LEDs, and synchronously measuring four pairs of photodiodes at a flexible sampling rate. Furthermore, the front end has on-chip digital filters and high ambient light rejection that allow the platform to operate with full performance regardless of environmental lighting conditions.
Despite benchtop instrument performance, the system is adaptable to portable and handheld applications. The LED current is configurable to be as low as 2 mA. With a 200 nA standby current and a flexible output data rate, the system achieves ultralow power consumption. Furthermore, the main board is designed in an Arduino-compatible shield form factor for rapid prototyping with common processor platforms.
The platform supports a wide range of LED sources from infrared to ultraviolet wavelengths, and the four independent light paths can be simultaneously measured. Additionally, two of these light paths support perpendicular measurement capabilities for applications like fluorescence and turbidity.
Each light path includes a measurement and reference photodiode that samples the intensity of the incident beam, allowing errors due to LED current source accuracy, LED drift, and mechanical imperfections to be nearly eliminated.

应用
CN0425

有毒气体检测仪器广泛用于提醒人们高浓度危险气体。这些仪器有许多使用电化学气体传感器,其包含多个金属板、金属销和内部金属焊线。这些金属部件可能使传感器容易从附近的射频通信网络拾取能量,这可能导致仪器报告的气体浓度不正确,甚至误报。对于最终用户来说,误报而导致不必要的工作场所疏散或工厂停机可能会造成极其昂贵的成本。
欧洲标准EN 50270:2015年,《电化学兼容性—用于检测和测量可燃气体、有毒气体或氧气的电气设备》规定了有毒气体检测仪器必须支持的射频频率范围和功率水平。
在电波暗室中使用多个传感器对CN-0425电路进行广泛测试,以证明符合EN 50270射频电磁场辐射抗扰度规格。另外还在高功率无线电发射器附近进行了额外的测试,以证明其在抑制近场RF干扰方面的鲁棒性。
图1显示了连接的电化学气体传感器(M1)以及偏置和测量电化学有毒气体传感器的方法。本电路笔记还显示并说明了用于提高整个电路射频电磁场辐射抗扰度的滤波器。

相关产品
应用
仪器仪表和测量
- 化学分析和分析仪器
CN0435

可编程逻辑控制器(PLC)和分布式控制系统(DCS)被用于监测和控制工业自动化应用中的智能(支持HART)和模拟现场仪器仪表。

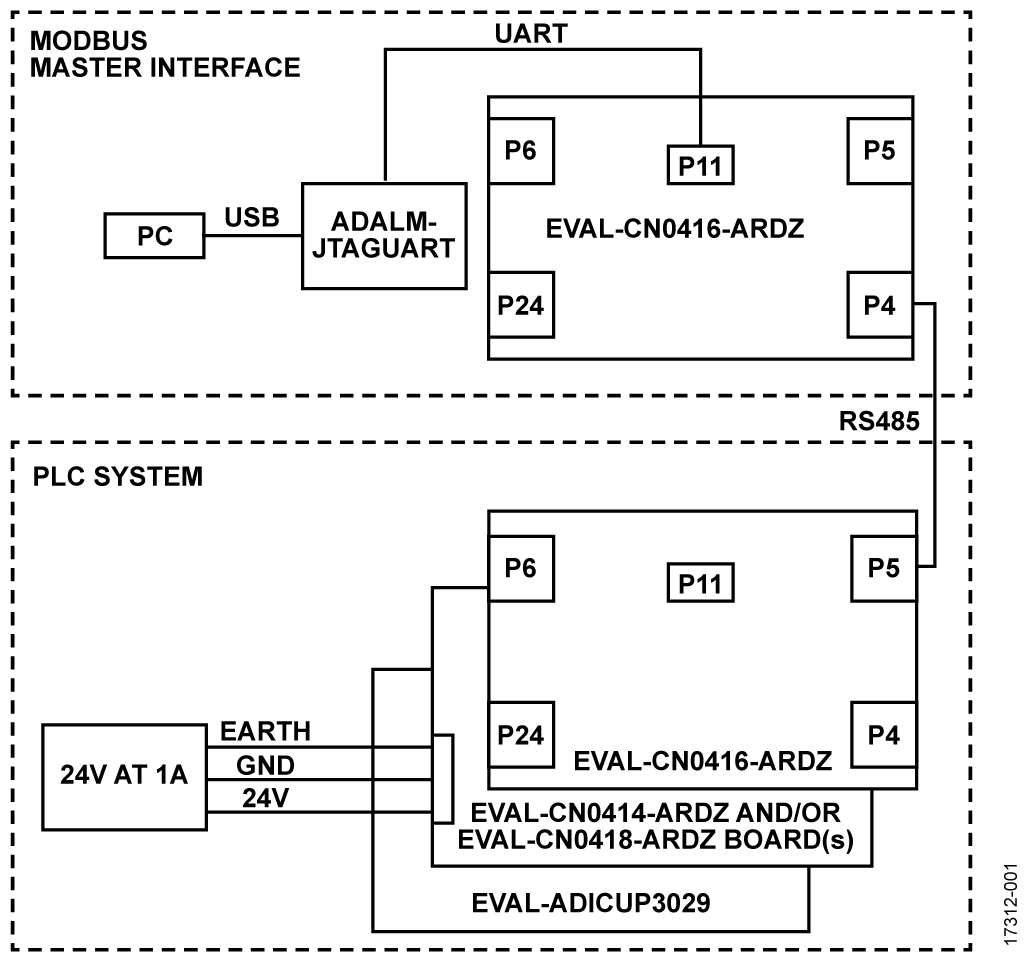

图1所示的电路是一个简单的DCS系统,由一台主机、一个单节点、两个4通道隔离模拟输入板和两个4通道隔离模拟输出板组成,这些板由Arduino尺寸基板在本地管控。RS-485收发器连接至PC或其他主机,如此,用户可以使用Modbus协议与节点交换数据。

模拟输入数据从本地读取,通过使用行业标准Modbus协议的串行接口提供,确保在一系列软件应用和库中,保证数据完整性和可兼容性。同样地,模拟输出通过向Modbus寄存器写入来置位,然后被转换为模拟电压或电流信号。
每个节点可以支持4个模拟输入和输出板的组合。如图2所示,最多16个节点的多节点系统在设计时,可以使用提供的硬件和软件基础架构。该电路支持点对点HART通信,可以扩展为多分转站HART网络,在同一通道上集成多个HART器件。

每个板(4个一组)的模拟输入和模拟输出都实施电气隔离,模拟输入支持开路检测,简化了故障检测和诊断过程。在严峻的工业自动化环境中使用时,这些功能可以增强可靠性和耐用性。
应用
工业自动化技术 (IAT)
- 可编程逻辑控制器 (PLC) 和分布式控制系统 (DCS)
CN0531

精密直流电压是科学仪器和测量设备、自动化测试设备、工厂自动化和控制、化学分析及其他许多高精度应用的关键组成部分。最苛刻的应用需要一位数ppm(百万分之一)的温度漂移、1ppm以下的线性度和可预测的低噪声性能。
图1所示电路是一种可编程20位电压源,能够满足这些苛刻应用的需求。输出范围为-5 V至+5 V,积分非线性(INL)为±1 LSB,差分非线性(DNL)为±1 LSB,在整个输出范围内的噪声和漂移均非常低。
板载电源转换器从开发平台板提供的单电压电源产生所需的电源轨。低噪声、高电源抑制比(PSRR)稳压器确保开关噪声最小化。高精度、高稳定性、板载气密基准电压源可确保20位系统的高精度和准确性。
电路的输出有缓冲电路,提供可选的远程检测连接以补偿引线电阻,或支持在必要时插入外部功率级,以为期望的最终应用提供驱动灵活性。

相关产品
LT3093
–20V、200mA、超低噪声、超高 PSRR 负线性稳压器
LT3042
20V、200mA、超低噪声、超高 PSRR RF 线性稳压器
LT3471
3mm x 3mm DFN 封装的双通道 1.3A、1.2MHz 升压/负输出转换器
LTC6655
0.25ppm 噪声、低漂移、精准基准系列
AD8676
超高精度、36 V、2.8 nV/√Hz双路RRO运算放大器
AD8675
36 V、精密、2.8 nV/√Hz轨到轨输出运算放大器
AD5791
1ppm、20位、±1 LSB INL、电压输出DAC
应用
CN0536

Radiation monitoring is an essential part of ensuring health and safety in and around nuclear energy production facilities, marine propulsion applications, contaminated environments, medical facilities, and other industrial settings where radioactive material may be present.
There are various passive and active methods of measuring instantaneous radiation intensity and total radiation dose. The simplicity, low cost, and reliability of the Geiger-Mueller counter make it a compelling choice as a primary radiation measurement device, or as a secondary measurement in conjunction with other methods.
The circuit shown in Figure 1 is a low power Geiger counter radiation detector in an Arduino shield form factor compatible with 3 V and 5 V platform boards. This circuit features an on-board miniature Geiger-Mueller tube, with a bias power supply that is adjustable from 280 V to 500 V, allowing the circuit to be tuned for maximum sensitivity, or to be adapted to other Geiger-Mueller tubes.
Audible and light emitting diode (LED) event indicators provide a qualitative measure of radiation intensity, and the conditioned event pulse is routed to an Arduino interrupt pin for quantitative measurement and long-term datalogging.
The solution is adaptable to a local physical display (liquid crystal display (LCD), organic LED (OLED), and so on) or wired data connection using the universal asynchronous receiver and transceiver (UART) interface of the platform board. Wireless connectivity via Bluetooth or WiFi provides electrical isolation and simplifies remote monitoring and applications that aggregate data from multiple sensors.

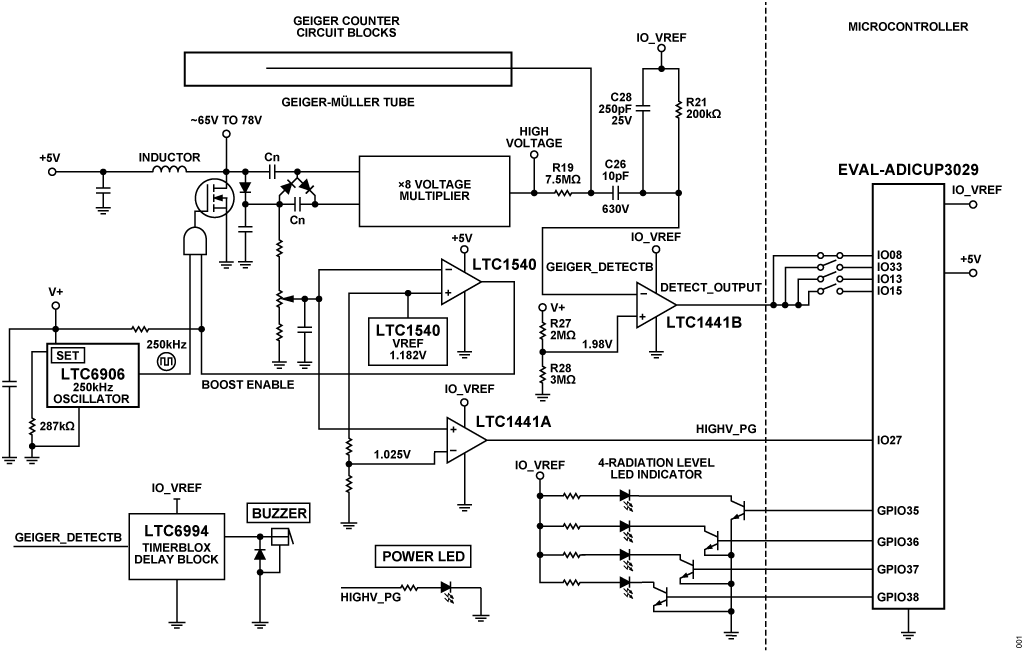

The high voltage power supply is a unique architecture centered around a micropower comparator with built in reference. Hysteretic regulation reduces the quiescent current consumption to microamps, and a second power-good comparator detects fault conditions, making this circuit ideal for battery-powered, long-term monitoring applications.
Figure 1. EVAL-CN0536-ARDZ Block Diagram
相关产品
应用
CN0429

气体检测仪器广泛应用于从家用空气质量测量设备到工业有毒气体检测解决方案的各种应用。其中许多仪器使用电化学气体传感器。这种传感器技术需要专门的前端电路来进行偏置和测量。
利用内置诊断特性(例如阻抗频谱或偏置电压脉冲与斜坡),可以检查传感器健康状况,补偿老化或温度引起的精度漂移,估计传感器的剩余寿命而无需用户干预。这种功能允许各个边缘节点更换智能、精确的传感器。集成超低功耗微控制器直接偏置电化学气体传感器并运行板载诊断算法。
图1所示电路显示了电化学气体传感器如何连接到恒电位仪电路,以及如何对其进行偏置和测量。常见的2引线、3引线和4引线电化学气体传感器可以互换使用。该信号链的集成显著缩减了传感器节点的成本、尺寸、复杂性和功耗。

相关产品
应用
仪器仪表和测量
- 化学分析和分析仪器
CN0409

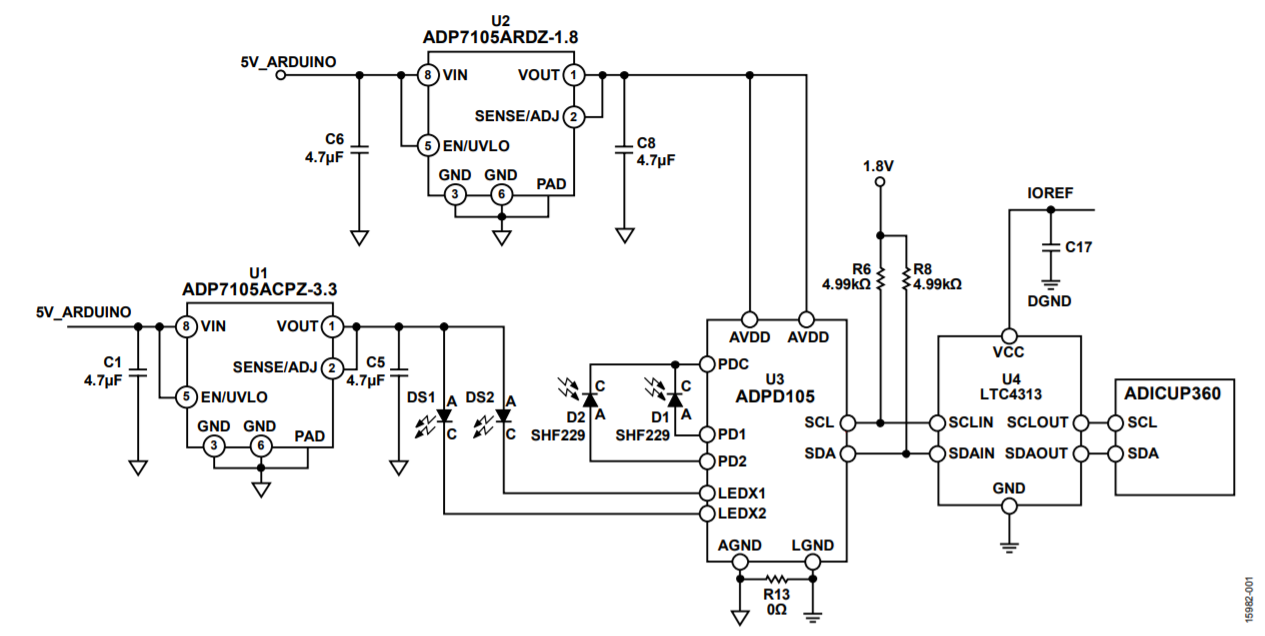

The circuit shown in Figure 1 uses a photometric front end and a network of 860 nm infrared (IR) emitters and silicon PIN photodiodes to achieve a water turbidity measurement system. Turbidity is an important water quality indicator for the presence of dispersed or suspended solids, which affects potable water and environmental conditions. Turbidity is a qualitative characteristic imparted by how these suspended solids obstruct the transmittance of light. Turbidity is not a direct measure of suspended particles in water but rather a measure of the scattering effect that such particles have on light.

The system can measure low to high water turbidity levels ranging from 0 FTU to 1000 FTU. The IR LED and photodiode network is arranged in such a way that it can support two of the most recognized turbidity measurement standards: ISO7027 (both ratio and nonratio) and the GLI method. With three-point calibration, the typical accuracy that the system can achieve is ±0.50 FTU or ±5% of the reading, whichever is greater. This accuracy combined with the 0.05 FTU noise level makes the measurements obtained using this system very reliable.
The ADPD105 ambient light rejection feature makes this circuit ideal for applications where accurate, robust, and noncontact turbidity measurements are critical. Applications include chemical analysis and environmental monitoring of natural bodies of water (such as wastewater and drinking water).
The printed circuit board (PCB) is designed in an Arduino shield-compatible form factor and directly interfaces to the EVAL-ADICUP360 Arduino form factor-compatible platform board for rapid prototyping.
应用
仪器仪表和测量
- 化学分析和分析仪器
CN0338

相关产品
AD8629
零漂移、单电源、轨到轨输入/输出运算放大器
ADA4528-1
精密、超低噪声、轨到轨输入/输出、零点漂移单通道运算放大器
ADP7105
20 V、500 mA低噪声LDO稳压器,具有软启动功能
ADUCM360
集成ARM CORTEX M3和双通道Σ-Δ型ADC的低功耗精密模拟微控制器
ADuCM362
集成双通道Σ-Δ型ADC和ARM Cortex-M3的低功耗精密模拟微控制器
ADuCM363
集成单通道Σ-Δ型ADC和ARM Cortex-M3的低功耗精密模拟微控制器
应用
智能建筑
- HVAC 系统技术
- 环境监测解决方案
CN0383

图1所示电路是一个集成的2线、3线或4线电阻温度检测器(RTD)系统,基于 AD7124-4/AD7124-8 低功耗、低噪声、24位Σ-Δ型模数转换器(ADC),针对高精度测量应用而优化。

本电路笔记使用B类Pt100 RTD传感器,其在0°C时的精度为±0.3°C,但它可以支持其他精度更高的RTD类型,如A类、AA类、1/3 DIN或1/10 DIN。此电路还支持低功率应用中使用的Pt1000 RTD。
AD7124-4/AD7124-8可以实现高分辨率、低非线性、低噪声性能及50 Hz/60 Hz高抑制性能,适合于工业RTD系统。在全功率模式、选择sinc4滤波器、输出数据速率为50 SPS的条件下,系统的典型峰峰值分辨率为0.0043°C(17.9位);在低功耗模式、选择后置滤波器、输出数据速率为25 SPS的条件下,系统的典型峰峰值分辨率为0.0092°C(16.8位)。这些设置表明,系统精度明显优于传感器精度。
AD7124-4/AD7124-8集成了支持RTD测量所需的几个重要系统构建模块。包括可编程激励电流源和可编程增益放大器(PGA)在内的多种功能分别用于激励和放大RTD信号,从而支持其直接与传感器连接并简化设计,同时降低成本和功耗。
片内数字滤波的多个选项和三种集成功耗模式(其中电流消耗、输出数据速率范围、建立时间和均方根噪声均得到优化)为应用提供了灵活性。低功耗模式下消耗的电流仅为255 µA,全功率模式下消耗的电流为930 µA。在关断模式下,整个ADC及其辅助功能全被关断,此时AD7124-4/AD7124-8的典型功耗为1 µA。这些功耗选项使得AD7124-4/AD7124-8既适合功耗不重要的应用,如输入模块,也适合低功耗应用,如环路供电智能变送器(整个变送器的功耗必须低于4 mA)。
AD7124-4/AD7124-8还集成了丰富的诊断功能,作为其全面特性组合的一部分。此功能可用来检查模拟引脚上的电平是否在额定工作范围以内。这些器件还包括对串行外设接口(SPI)总线的循环冗余校验(CRC)和信号链检查,从而提供更鲁棒的解决方案。这些诊断功能可减少执行诊断功能所需的外部元件,从而减小解决方案尺寸、缩短设计时间并节省成本。
相关产品
应用
CN0384

图1所示电路是一个集成的热电偶测量系统,基于AD7124-4/AD7124-8 低功耗、低噪声、24位Σ-Δ型模数转换器(ADC),针对高精度测量应用而优化。 使用该系统的热电偶测量在−50℃至+200℃的测量温度范围内具有±1℃的整体系统精度。 系统的典型无噪声码分辨率约为15位。

AD7124-4可配置为4个差分或7个伪差分输入通道,而AD7124-8可配置为8个差分或15个伪差分输入通道。片内低噪声可编程增益阵列(PGA)确保ADC中可直接输入小信号。
AD7124-4/AD7124-8提供最高的信号链集成度,其中包括可编程低漂移激励电流源、偏置电压发生器和内部基准电压源。片内集成了系统需要的大部分构建模块,因而能够简化热电偶系统设计。
AD7124-4/AD7124-8允许用户灵活地使用三种集成功耗模式中的一种,电流消耗、输出数据速率范围和均方根噪声与所选的功耗模式相对应。低功耗模式下,AD7124-4/AD7124-8的功耗仅255 μA,全功率模式下为930 μA。 这些功耗选项使得该器件既适合功耗不重要的应用,如输入/输出模块,也适合低功耗应用,如环路供电智能变送器(整个变送器的功耗必须低于4 mA)。
该器件还具有关断选项。 在关断模式下,整个ADC及其辅助功能均关断,器件的典型功耗降至1 μA。AD7124-4/AD7124-8还集成了丰富的诊断功能,作为全面特性组合的一部分。
相关产品
应用
CN0407

图1中的系统功能图显示了一个用于飞安级电流测量的精密模拟前端。这个解决方案非常适合化学分析仪和实验室级仪器使用,其中需要超高灵敏度模拟前端来对光电二极管、光电倍增管、法拉第筒等电流输出传感器进行信号调理。可以使用该解决方案的应用包括质谱分析、色谱分析和库仑分析。
EVAL-CN0407-SDPZ为实际应用提供了一个参考设计,它将系统划分为一个低泄漏夹层板和一个数据采集板。输入信号调理利用夹层板上的ADA4530-1实现。ADA4530-1是一款静电计级放大器,其输入偏置电流非常低,在85°C时最大值为20 fA。片上集成一个保护环缓冲器,用以防止输入引脚电流泄漏至印刷电路板(PCB)。放大器默认配置为跨阻模式,采用10 GΩ玻璃电阻和金属屏蔽体,防止漏电流进入电路板上的任何高阻抗路径。此外,夹层板含有未焊接的电阻和电容焊盘,方便用户利用表贴反馈电阻开发原型产品和实现其他输入配置。
数据采集板采用AD7172-224位Σ-Δ型模数转换器(ADC),由9 V单直流电源供电。板载电源输出两块PCB所需的全部电压。该板通过SDP-S板(EVAL-SDP-CS1Z)连接到PC,并采用数字隔离防止来自USB总线或接地环路的噪声影响低电流测量。

相关产品
应用
CN0363

图1所示电路是一款双通道色度计,其具有一个调制光源 发射器,各通道上有可编程增益跨阻放大器,后接一个噪 声非常低的24位 Σ-Δ 型模数转换器(ADC)。ADC的输出连 接到一个标准FPGA夹层卡。FPGA从ADC获得采样数据, 实现一个同步检波算法。

通过使用调制光和数字同步检波而非恒流(直流)源,系统可有力地抑制非调制频率的噪声源,提供出色的精度。
<该双通道电路以三种不同的波长测量样本与参考容器中的液体的吸收光线之比。这种测量方法构成许多通过吸收光谱测量浓度和表征材料的化学分析和环境监控仪器仪表的基础。
相关产品
AD7175-2
24位、250 KSPS Σ-Δ型ADC,具有20 MS建立时间和真轨到轨缓冲器
ADA4528-1
精密、超低噪声、轨到轨输入/输出、零点漂移单通道运算放大器
AD8615
精密20 MHZ CMOS单通道RRIO运算放大器
AD5201
33位数字电位计
ADA4805-1
0.2 µV/°C 失调漂移、105 MHz 低功耗、低噪声、轨到轨放大器
ADG633
CMOS、±5 V/5 V/3 V、三通道单刀双掷开关
ADG733
CMOS、2.5 Ω、低压、三通道单刀双掷开关
ADG704
CMOS、低压、2.5 Ω、4通道多路复用器
ADG819
0.5 Ω、CMOS、1.8 V至5.5 V、2:1多路复用器/单刀双掷开关,采用BBM开关动作
应用
CN0359

图 1 中的电路是一个完全独立自足、微处理器控制的高精 度电导率测量系统,适用于测量液体的离子含量、水质分 析、工业质量控制以及化学分析。
经过仔细选择的精密信号调理元件组合可在 0.1 μS 至 10 S (10 MΩ 至 0.1 Ω) 电导率范围内提供优于 0.3% 的精度,且无 需校准。
针对 100 Ω 或 1000 Ω 铂 (Pt) 电阻温度检测器 (RTD) 提供自动 检测功能,允许以室温为参考测量电导率。
系统支持双线式或四线式电导池以及双线式、三线式或四 线式 RTD ,以提高精度和灵活性。
该电路能以极小的直流失调产生精确交流激励电压,从而 避免电导率电极上的极化电压受损。交流激励的幅度和频 率为用户可编程。
创新的同步采样技术可将激励电压和电流的峰峰值幅度转 化为直流值,这样不仅提升了精度,同时简化了内置于精 密模拟微控制器的双通道 24 位 Σ-Δ 型 ADC 对于信号的处理。
采用 LCD 显示器和编码器按钮实现直观的用户界面。该电 路可以按需使用 RS-485 接口实现与 PC 的通信,并采用 4 V 至 7 V 单电源供电。

相关产品
ADP5072
具有独立正输出和负输出的 1 A/0.6 A 直流/直流开关稳压器
AD8592
CMOS单电源RRIO双通道运算放大器,具有±250 MA输出电流和省电关断模式
ADA4622-1
30V、8 MHz、低偏置电流、单电源、轨到轨输出(RRO)、精密运算放大器
AD8253
10 MHZ、G = 1/10/100/1000 ICMOS®可编程增益仪表放大器
ADA4627-1
36 V、19 MHZ、低噪声、低偏置电流、JFET运算放大器
ADA4638-1
30V自稳零、轨到轨输出精密放大器
ADA4528-2
精密、超低噪声、轨到轨输入/输出、零点漂移单通道运算放大器
ADA4077-2
4 MHz、7 nV/√Hz、低失调和漂移、高精度双通道放大器
ADUCM360
集成ARM CORTEX M3和双通道Σ-Δ型ADC的低功耗精密模拟微控制器
AD8542
通用型CMOS双路轨到轨放大器
ADP2300
1.2 A、20 V、700 KHZ异步降压开关调节器
ADP1613
650 kHz /1.3 MHz升压PWM DC-DC开关转换器,电流限值为2.0 A
ADG1211
低电容、低电荷注入、±15 V/+12 V iCMOS、四通道单刀单掷开关
ADG1419
2.1 Ω最大导通电阻、±15 V/12 V/±5 V iCMOS SPDT开关
ADuCM362
集成双通道Σ-Δ型ADC和ARM Cortex-M3的低功耗精密模拟微控制器
ADuCM363
集成单通道Σ-Δ型ADC和ARM Cortex-M3的低功耗精密模拟微控制器
应用
CN0326

相关产品
应用
智能建筑
- 楼宇自动化系统
CN0234

图1所示电路是使用电化学传感器的单电源、低功耗、电池供电、便携式气体探测器。本示例中使用Alphasense CO-AX一氧化碳传感器。
对于检测或测量多种有毒气体浓度的仪器,电化学传感器能够提供多项优势。大多数传感器都是针对特定气体而设计,可用分辨率小于气体浓度的百万分之一(ppm),所需工作电流极小,非常适合便携式电池供电的仪器。
图1所示电路使用双通道微功耗放大器ADA4505-2,该器件在室温下的最大输入偏置电流为2 pA,每个放大器的功耗仅为10 μA。此外,ADR291 精密、低噪声、微功耗基准电压源的功耗仅为12 μA,可建立2.5 V共模伪地基准电压。

ADP2503 高效率、降压/升压调节器支持两节AAA电池的单电源供电,在节能模式下的功耗仅为38 μA。
图1所示电路(不包括 AD7798 ADC)的总功耗在正常条件下(未探测到气体)约为110 μA,在最差条件下(探测到2000 ppm CO)约为460 μA。AD7798工作时的功耗约为180 μA(G = 1,缓冲模式),节能模式下仅为1 μA。
由于电路功耗极低,两节AAA电池便可提供合适的电源。当连接到ADC和微控制器或者内置ADC的微控制器时,电池寿命可从6个月以上到一年以上不等。
相关产品
应用
CN0312

图1所示电路是一个双通道色度计,集成调制光源发射器 和同步检波器接收器。电路以三种不同的波长测量样本与 参考容器的吸收光线之比。
该电路针对许多化学分析和环境监控仪器提供有效的解决 方案,这些仪器仪表用于通过吸收光谱测量浓度和表征材 料。
光电二极管接收器调理路径包括可编程增益跨阻放大器, 用于将二极管电流转换为电压,并允许分析光吸收情况大 不相同的不同液体。16位Σ-Δ型模数转换器(ADC)提供额外 的动态范围,确保宽范围光电二极管输出电流具有足够的 分辨率。
使用调制光源和同步检波器而非恒流(直流)源可消除环境 光线和低频噪声产生的测量误差,并提供更高的精度。

相关产品
ADG633
CMOS、±5 V/5 V/3 V、三通道单刀双掷开关
AD8615
精密20 MHZ CMOS单通道RRIO运算放大器
AD8271
可编程增益精密差动放大器
ADR4525
超低噪声、高精度2.5V基准电压源
AD8618
精密20 MHZ CMOS四通道轨到轨运算放大器
ADG733
CMOS、2.5 Ω、低压、三通道单刀双掷开关
ad7798
3通道、低噪声、低功耗、16位、Σ-Δ型ADC,内置片内仪表放大器
应用
CN0396

图1所示电路是一种便携式气体探测器,它采用4电极电化学传感器,可同时探测两种不同的气体。该恒电位电路利 用最佳器件组合来提供单电源、低功耗、低噪声性能,并且具有很强的编程能力,支持各类传感器来探测不同类型的气体。

对于探测或测量多种有毒气体浓度的仪器,电化学传感器能够提供多项优势。大多数传感器都是针对特定气体而设计,可用分辨率小于气体浓度的百万分之一 (ppm)。
本例使用Alphasense COH-A2传感器,其可检测一氧化碳(CO)和硫化氢 (H2S)。
EVAL-CN0396-ARDZ 印刷电路板 (PCB) 采用Arduino兼容扩展板尺寸设计,并与Arduino兼容平台板 EVAL-ADICUP360 对接,便于快速开发原型。
相关产品
ad7798
3通道、低噪声、低功耗、16位、Σ-Δ型ADC,内置片内仪表放大器
ADA4528-1
精密、超低噪声、轨到轨输入/输出、零点漂移单通道运算放大器
ADA4528-2
精密、超低噪声、轨到轨输入/输出、零点漂移单通道运算放大器
AD5270
1024位、1%电阻容差误差、SPI接口和50-TP存储器数字变阻器
ADT7310
±0.5°C精度、16位数字SPI温度传感器
ADP7102
20 V、300 mA低噪声CMOS LDO
ADR3412
微功耗、高精度1.2V基准电压源
应用
智能建筑
- HVAC 系统技术
- 环境监测解决方案
评估板
EVAL-AD4630-24

EVAL-AD4630-24FMCZ 评估板可快速轻松地评估 AD4630 系列 24 位精度逐次逼近寄存器 (SAR) 模数转换器 (ADC)。
AD4630-24 是一款低功耗、24 位、2 通道、24 位精密 SAR ADC,每通道支持高达 2 MSPS。该评估板展示了 AD4630-24 的性能,并为各种系统应用提供了可配置的模拟前端 (AFE)。
EVAL-AD4630-24FMCZ 评估板设计用于与 Digilent ZedBoard™一起使用。ZedBoard 用于控制数据捕获和缓冲。评估板通过现场可编程门阵列 (FPGA) 夹层卡 (FMC) 低引脚数 (LPC) 连接器连接到 ZedBoard 板。ZedBoard 托管 Xilinx Zynq7000 SoC,它具有两个处理器内核和可编程 FPGA 架构。ZedBoard 通过 USB 连接到 PC。
应用
- 自动测试设备
- 数字控制回路
- 医疗仪器仪表
- 地震学
- 半导体制造
- 科学仪器仪表
相关产品
应用
EVAL-ADA4625-1
UG-1201 介绍了用于 ADA4625-1 低噪声、快速稳定单电源轨到轨输出 (RRO) 结型场效应晶体管 (JFET) 运算放大器的评估板,此评估板采用具有裸焊盘的 8 引脚小外形集成电路 (SOIC) 封装。此评估板的设计注重简易性和易用性。此评估板是一款双层板,可在输入和输出端容纳边缘安装型微型 A (SMA) 连接器。使用 SMA 连接器可以高效连接到测试设备或其它电路。
已针对较佳电路灵活性和性能优化了评估板的接地平面、组件布置和电源旁路。ADA4625-1 的裸焊盘连接到评估板上的接地平面,以增强热性能和噪声性能。该评估板组合使用 0603 和 0805 表面安装技术 (SMT) 组件外壳规格,但旁路电容器 C3 和 C5 除外,其最大标准规格为 1206。该评估板还采用各种各样的未填充电阻器和电容器焊盘,为用户提供了多种选择和更大灵活性,适用于不同应用电路和配置,例如有源环路滤波器、互阻抗放大器 (TIA) 和电荷放大器。
ADA4625-1 数据手册介绍了器件工作和应用电路配置的规格和详细信息以及指南。请参阅数据手册以及 UG-1201,更好地了解器件操作,尤其是在首次为评估板加电时。
相关产品
ADA4625-1
36 V、18 MHz、低噪声、快速稳定单电源、RRO、JFET 运算放大器
应用
EVAL-ADA4945-1
ADI公司的ADA4945-1CP-EBZ评估板允许用户评估ADA4945-1全差分放大器的性能。ADA4945-1CP-EBZ评估板可配置为接受单端或差分输入信号。
ADA4945-1CP-EBZ评估板利用多个2引脚和3引脚接头控制ADA4945-1的各种特性。施加正确的跳线以便设置ADA4945-1高低输出箝位电平,设置ADA4945-1输出共模电压,选择ADA4945-1的高功率或低功率模式并设置ADA4945-1数字接地电平。
电源层和接地层经优化可确保低噪声和高速运算。器件放置和电源旁路可以较大程度地提高电路的灵活性和性能。ADA4945-1CP-EBZ评估板支持0402表面贴装技术(SMT)器件、0805旁路电容和2.54 mm接头。
输入和输出信号通过50 Ω侧边引出超小A型(SMA)连接器转至/自此电路板。
ADA4945-1数据手册提供ADA4945-1的完整规格。使用ADA4945-1CP-EBZ评估板时,应同时参阅数据手册和本用户指南。
相关产品
ADA4945-1
高速、±0.3µV/°C 失调漂移、全差分 ADC 驱动器
应用
EVAL-ADAQ7980

EVAL-ADAQ7980SDZ评估板设计用于演示低功耗产品ADAQ7980的性能,以利于了解各种系统应用的接口。ADAQ7980是一款16位模数转换器(ADC)子系统,系统中集成四个常见信号处理和调理模块,采用支持各种应用的系统级封装(SiP)设计。
尽管装有ADAQ7980,EVAL-ADAQ7980SDZ还可以评估ADAQ7988。要模拟ADAQ7988性能评估,在ADAQ798x评估软件中将ADAQ7980的最大采样速率限制到500 kSPS。
该评估板非常适合与ADI公司的系统演示平台(SDP)板EVAL-SDP-CB1Z一起使用。EVAL-ADAQ7980SDZ通过一个120引脚连接器与SDP板接口。采用SMA连接器的P1、P2、P3和P4来连接低噪声模拟信号源。
ADAQ798x评估软件可执行文件通过USB连接的EVAL-SDP-CB1Z来控制评估板。
ADAQ7980的完整说明和技术规格参见ADAQ7980/ADAQ7988数据手册。使用评估板时,应同时参阅数据手册和本用户指南。有关EVAL-SDP-CB1Z的全部详细信息,请访问SDP-B产品页面。
应用
EVAL-ADuCM355

相关产品
应用
最新优势资源
所有资源
文章
-
PALMSENS支持电化学生物传感器实现床边诊断
Signals+
-
HORIBA实时红外气体分析技术助力提升安全性、可持续性和生产力
Signals+
技术文章
- 利用低噪声、高速ADC增强飞行时间质谱仪性能
-
LDO稳压器综合指南:噪声、折衷方案、应用和趋势
模拟对话
-
如何为宽带的精密信号链设计可编程增益仪表放大器
模拟对话
-
高性能降压稳压器解决了电流环路中发送器电路的功耗问题
模拟对话
-
光学液体分析原型制作平台为普遍检测指明了道路
模拟对话
中文系统方案
在线研讨会
- 信号链的电源管理选择:保持设计所需的所有精度
- Improving Switch-Mode Power Supplies Using Noise Cancelling Technology
- USB 2.0通过第二代USB隔离器实现高速稳定隔离
- Extending Battery Life with Precision Low Power Signal Chains
- Behavioral Sources, Parameters, and Expression Evaluation in LTspice
应用笔记
- AN-1329:面向可调低压差稳压器的降噪网络 (Rev. 0) PDF
- AN-1114: 最低噪声的零漂移放大器提供5.6 nV/√Hz电压噪声密度 (Rev. B) PDF
- AN-1106: 由单一输入电压实现分离供电轨的改进拓扑结构 (Rev. 0) PDF
- AN-1120: 低压差(LDO)调节器的噪声源 (Rev. 0) PDF
- AN-1119: 降压调节器的印刷电路板布局布线指南,针对采用双通道开关控制器的低噪声设计而优化 (Rev. 0) PDF
视频
- 利用ADI的工业电池解决方案优化电源
- 具有数字电源系统管理功能的四通道输出μModule稳压器
- AD4130-8:集成PGA和FIFO的32 μA、24位Σ-Δ ADC
- 利用ADI的精密宽带宽信号链加快设计速度
- 仪器仪表级毫米波信号链
技术指南
- MT-095:EMI、RFI和屏蔽概念 PDF
- MT-040:运算放大器输入阻抗 PDF
- MT-100: Breadboarding and Prototyping Techniques PDF
- MT-093:散热设计基础 PDF
- MT-074: 精密ADC用差分驱动器 PDF
