TMC2262-EVKIT

製品概要

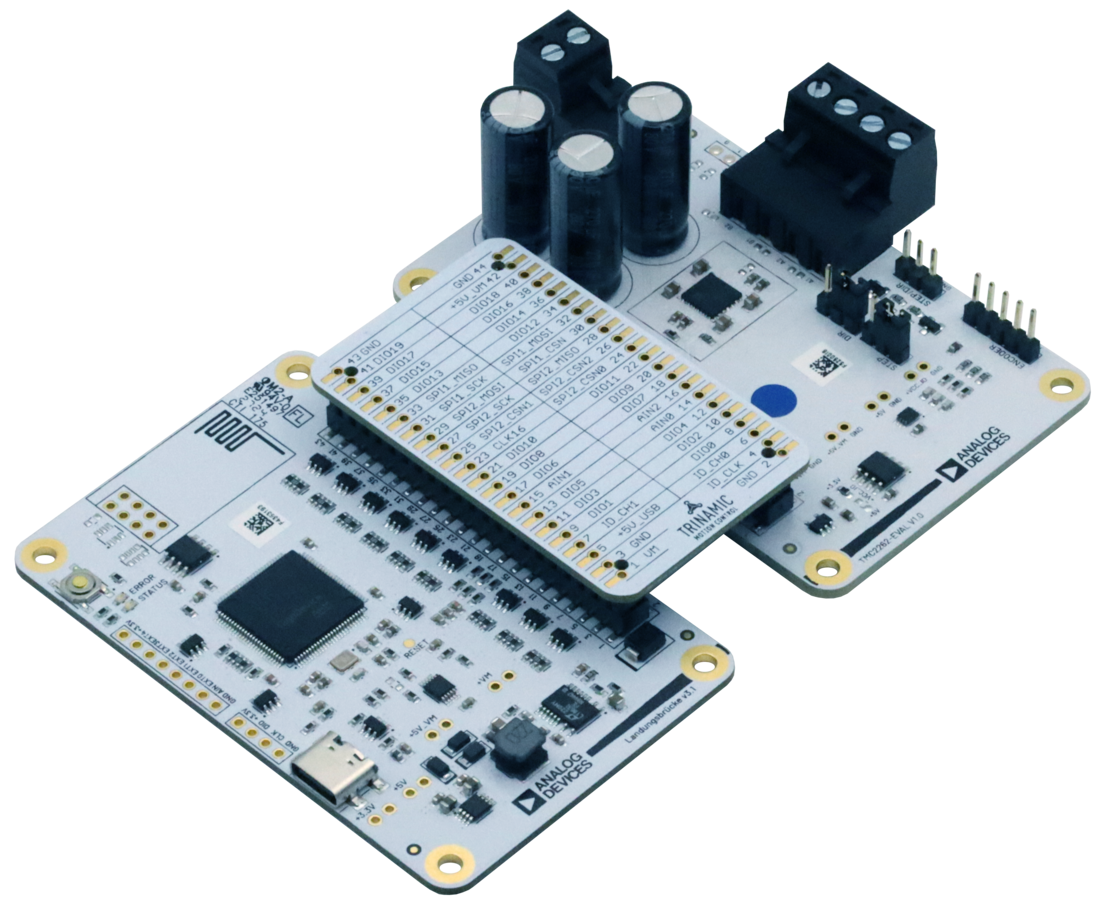

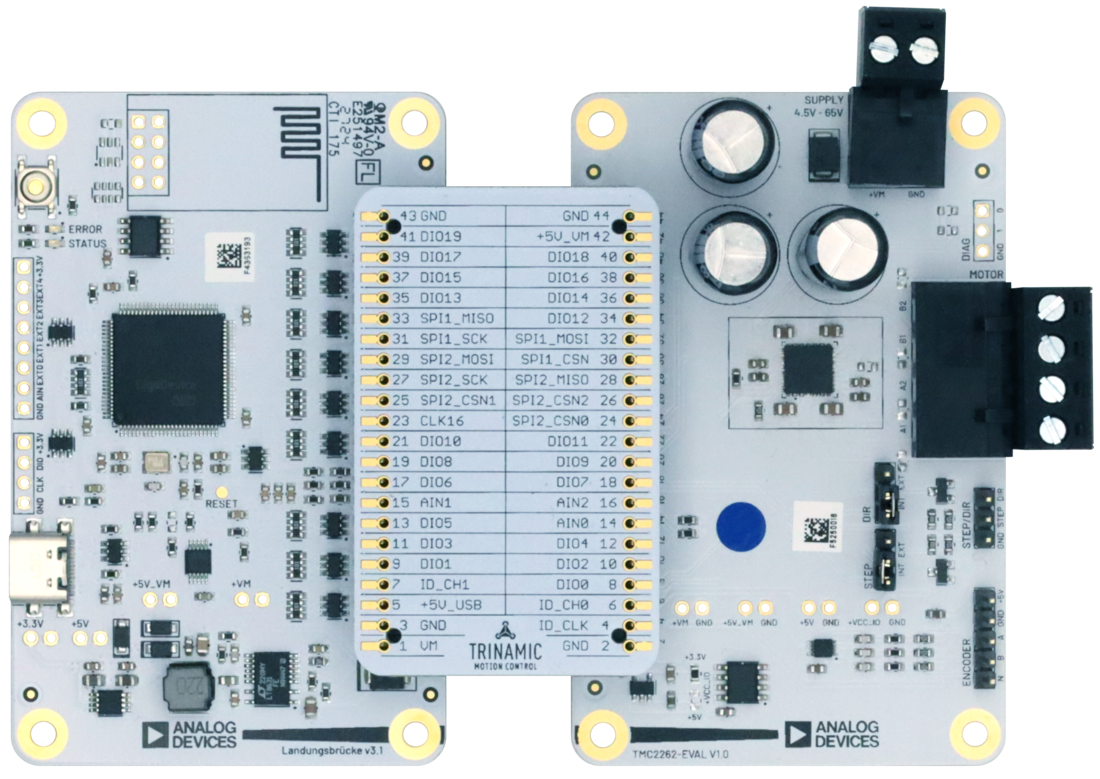

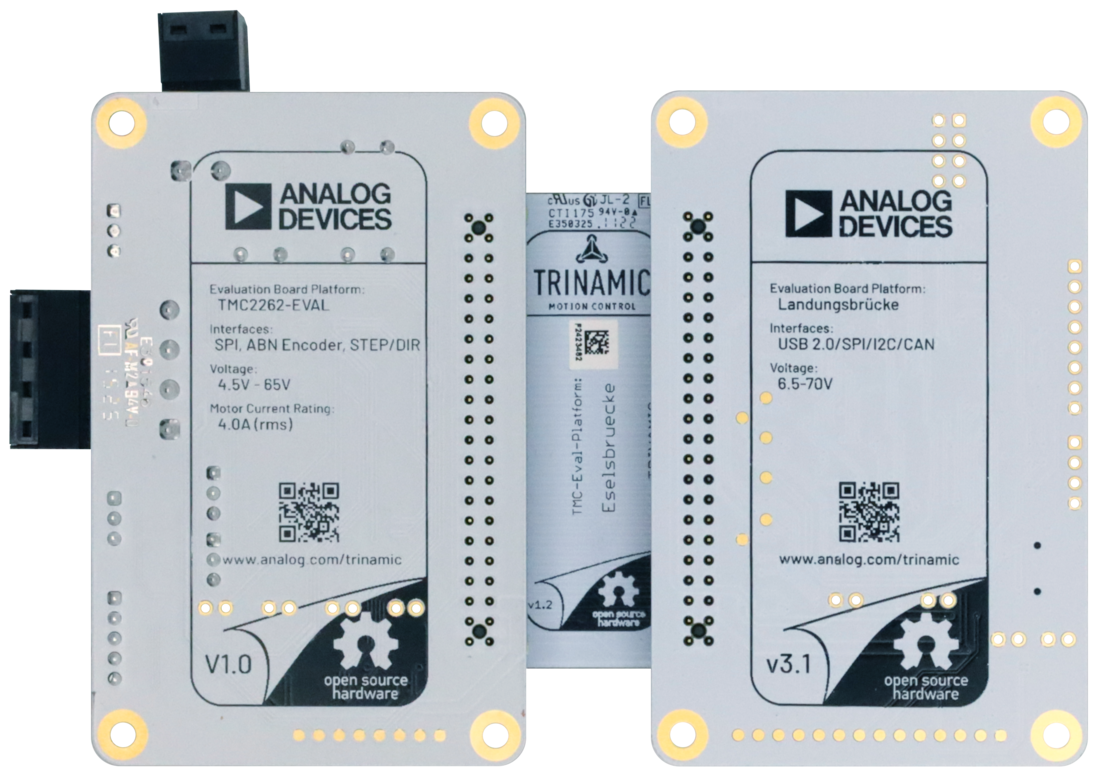

TMC2262-EVKITは、TRINAMIC評価用ボード・システムの一部です。このキットに含まれるボードをTMCL-IDEと組み合わせることで、TMC2262の最初の評価を簡単に実行できると同時に、そのすべての機能を完全に制御できるようになります。

TMC2262は、小型でスマートな高出力1軸ステッピング・モーター・コントローラおよびドライバICで、SPIと豊富な診断機能を備えています。高集積、高エネルギー効率、小フォーム・ファクタという特長を備えているため、Nema 17、Nema 23、Nema 24のステッピング・モーターに最適な、小型でスケーラブルかつコスト効率の高いモーター・ドライブ・ソリューションを実現します。

StealthChop+により、静音動作と最大限の効率、最適なモーター・トルク制御、および中域モーター共振の減衰を実現し、機械的振動の少ない円滑なモーター動作を可能にします。StallGuard+、CoolStep+、μDcStepと組み合わせることで、非常に効率的で汎用性の高いステッピング・モーター・ドライバを構築できます。無負荷状態のNema 17モーターは、わずか数十mAの供給電流で自動的に動作します。

TMC2262は、スマートな256マイクロステップ・モーター・ドライバに、65V、4.25A_RMS、6A peakの2つのHブリッジと、非散逸性の統合電流検出（ICS）を組み合わせています。ICSによって、かさばる外部センス抵抗が不要になり、スペースと電力を節約できます。

豊富な診断機能には、チューニングやチェック用のオンチップ・スコープ・インターフェース（RT-OCSI）、温度および電圧ADC、短絡保護やサーマル・シャットダウンなどの保護機能一式が含まれます。
