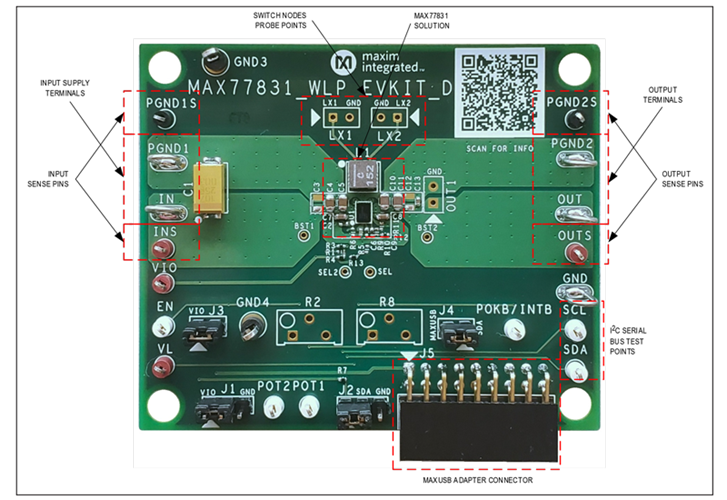

MAX77831WEVKIT

製品概要

MAX77831の評価キット(EVキット)は、強制PWM (FPWM)モードでのみ動作する7Aスイッチング電流、高効率、高性能バックブーストレギュレータのMAX77831を評価するための実証済みデザインを提供します。このICは2.5V～16Vの入力が可能で、出力は4.5V～15V (内部フィードバック抵抗使用時)の範囲、または3V～15V (外部フィードバック抵抗使用時)の範囲で動的に調整可能です。このEVキットは内部フィードバックとして出荷時設定され、デフォルトの起動時出力電圧は5Vです。その他の起動時電圧は外部フィードバック抵抗によって実現することができます。出力電圧はI²Cシリアルインタフェースを介して動的に調整可能です。

I²Cシリアルインタフェース、イネーブル機能、および割込み/パワーOKインジケータに対応するための入出力端子が利用可能です。R_SEL抵抗の値(R9)を変更することによって、I²Cスレーブアドレス、スイッチング電流制限、およびフィードバック設定を調整することができます。MAXUSB_INTERFACE#によって、使いやすいグラフィカルユーザーインタフェース(GUI)およびICの全機能を実行するための詳細なレジスタベースのインタフェースを備えたWindows^®ベースのソフトウェアを使用することができます。このEVキットに実装されているICはMAX77831BEWB+Tです。

アプリケーション

• EN制御を備えた最大16V入力のバッテリ動作アプリケーション
• 最大16V入力の非バッテリ動作アプリケーション
