製品概要

機能と利点

  • 高い電力密度と効率
    • スマート電力段のサポート
    • 出力電流モニタ内蔵
    • 16相N+Mデュアル・ループ多相アーキテクチャ
  • 高速デジタル・インターフェース
    • PWMVIDおよびAVSBusをサポート
  • PMBus経由での遠隔測定
    • デジタルでプログラム可能な設定
    • 入力電圧、電流、電力の監視
    • 電力段の温度の監視とレポート
    • 障害、コマンド、およびデータのログ（ブラック・ボックス機能）
    • デジタルGPIO（OCP、OTW、VRセトリング・インジケータ）
  • 高度なパワー・マネージメント
    • 直交電流リバランスにより、過渡時の位相電流バランスを実現
    • プログラム可能なフェーズ起動順序
  • 保護機能
    • 入力電源およびバイアス電源の低電圧保護
    • 過電流保護
    • パスワード保護
  • 実証済みPCBレイアウト
  • 完全実装済みおよび試験済み

製品概要

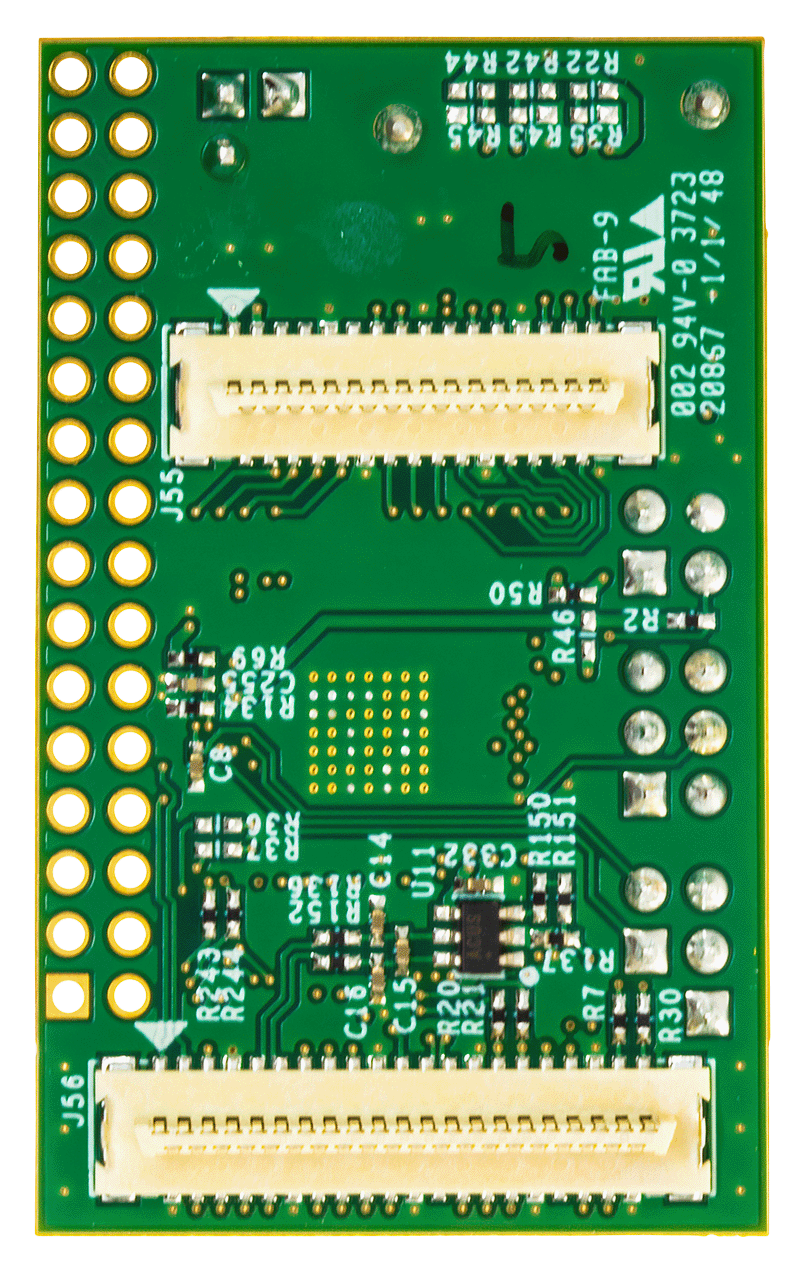

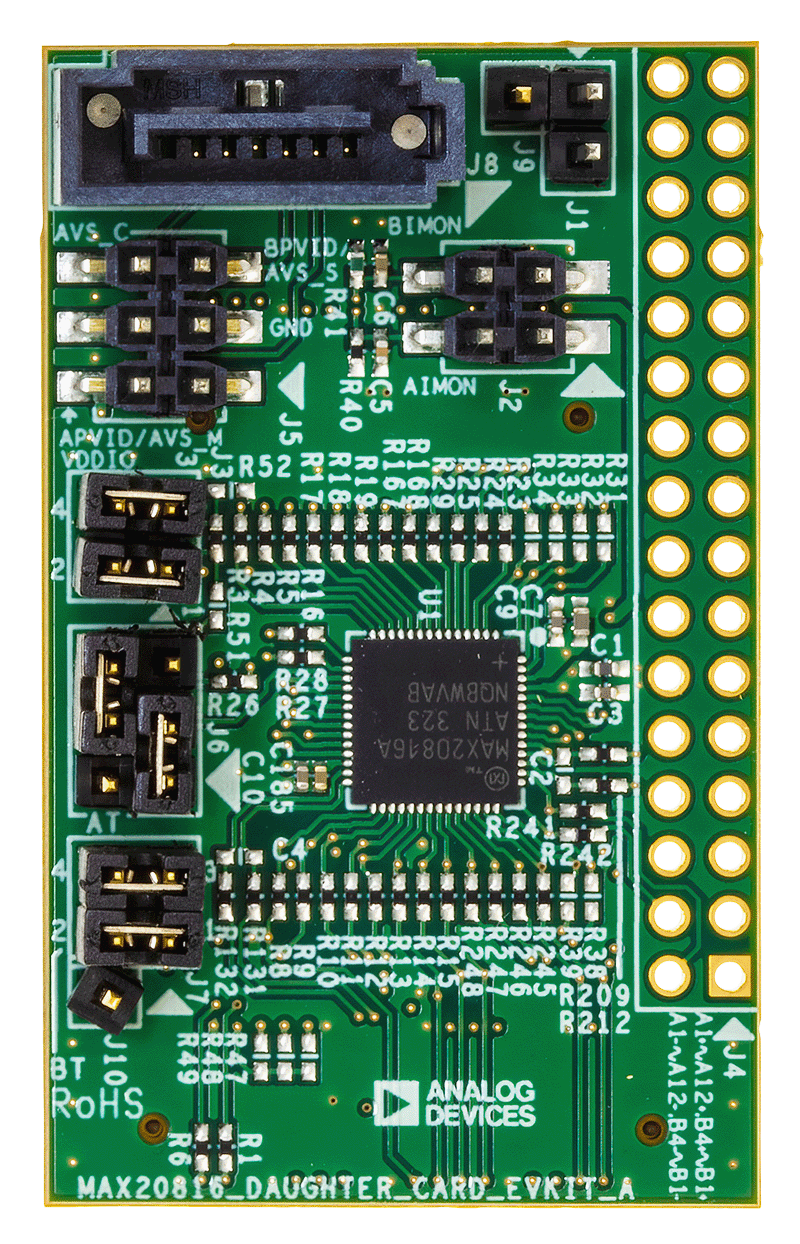

MAX2081600D評価用キット（EVキット）は、MAX20816の性能評価に必要なすべての部品が搭載された、完全実装済みおよび試験済みの表面実装ドータ・ボードです。評価の際は互換性のあるメイン・ボードに接続します。

MAX20816は、低電圧高電流のAIアプリケーション向けに設計された、PMBus™対応の多相電圧レギュレータ・コントローラです。このデュア・ループ・コントローラは合計16相をサポートしており、独立したパルス幅変調（PWM）信号と電流検出信号を備えています。各出力レールの位相構成は、メイン・ボードの構成に合わせてPMBusを使用して設定されます。このICは、56ピン、7mm x 7mmのTQFNパッケージに収められています。

本EVキットでは、Windows®ベースのグラフィカル・ユーザ・インターフェース（GUI）ソフトウェアを使用できます。このGUIソソフトウェアは、アナログ・デバイセズのWebサイトで「評価用ハードウェア／ソフトウェア」ページの「評価／開発用プラットフォーム」セクションからダウンロードできます。このEVキットのソフトウェアを使用するには、Windows 10以降のWindowsオペレーティング・システムが必要です。
