MAX17760AAEVKIT

製品概要

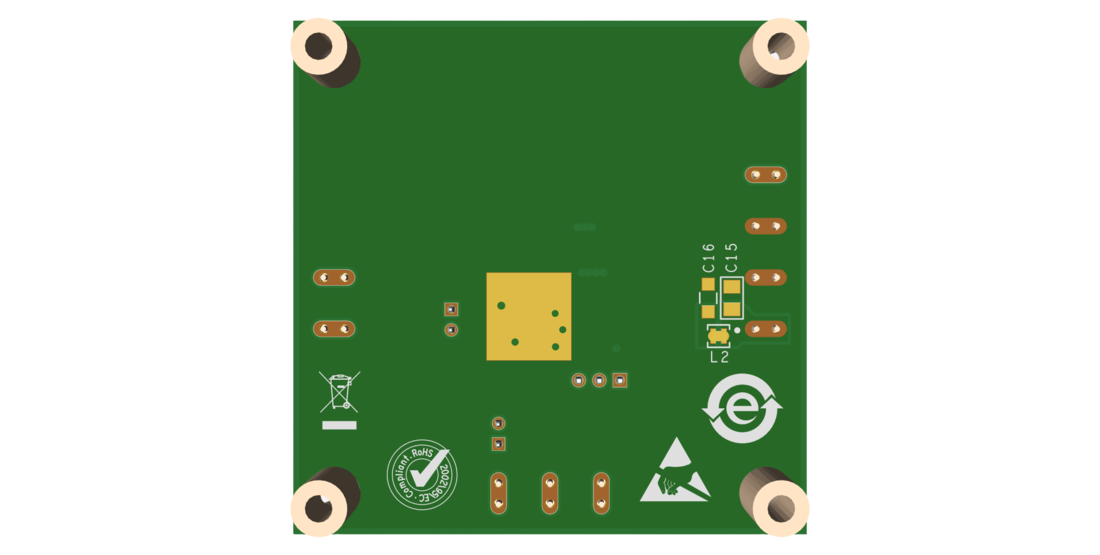

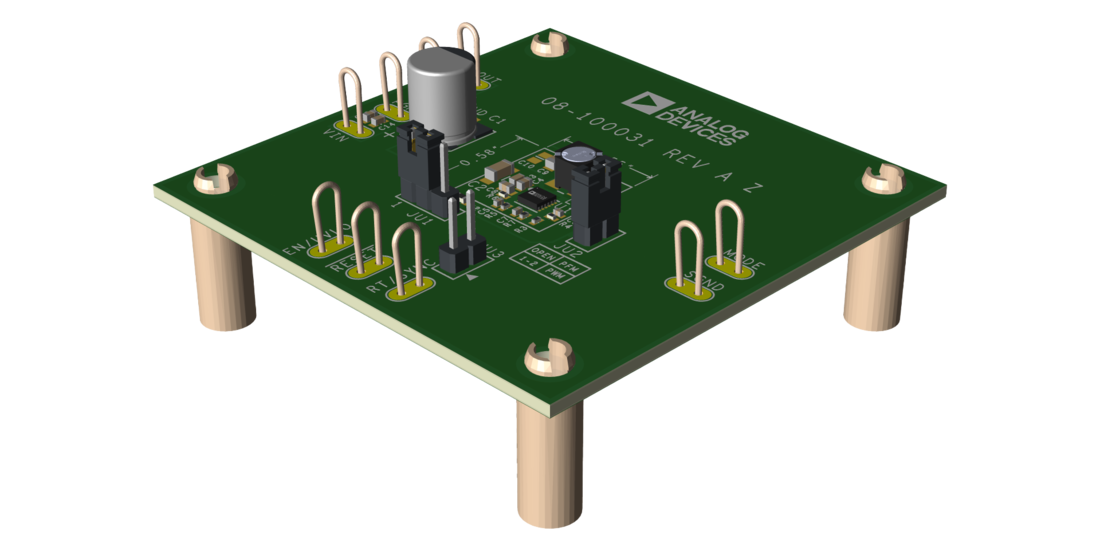

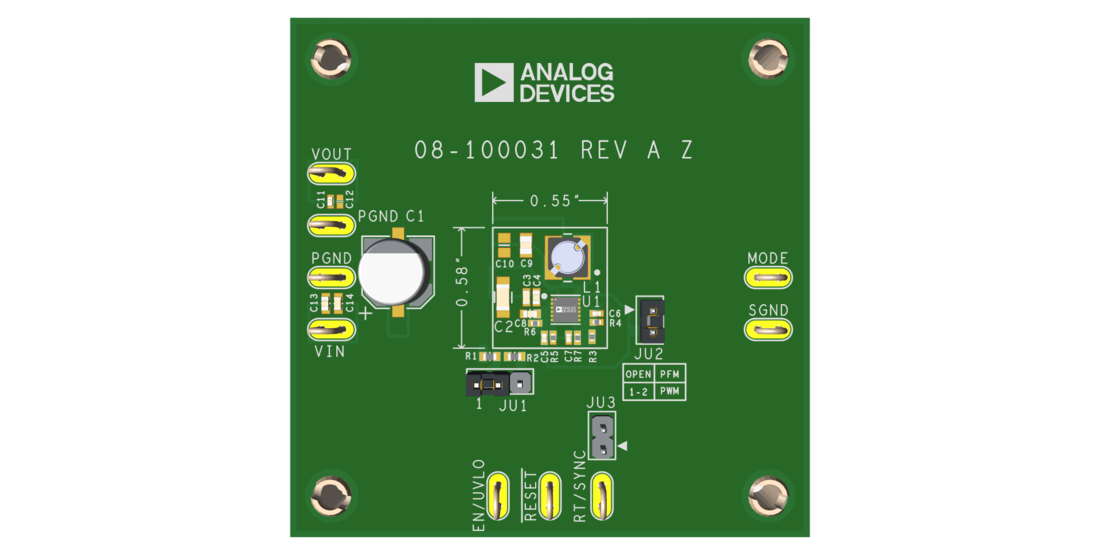

MAX17760AAEVKIT#評価用ボードは、MAX17760A（薄型デュアル・フラット・リードなし（TDFN）パッケージを採用した高効率、高電圧、同期整流式降圧DC/DCコンバータ）を評価するための実証済みの設計を提供します。アプリケーション回路は、この評価用ボードで最適な性能と部品サイズを実現するように構成されています。この評価用ボードは、伝導性および放射性の電磁干渉（EMI）と熱性能の観点から最適化されたレイアウト例としても参考になります。

この評価用ボードは、7V～76Vの入力電圧範囲において400kHzのスイッチング周波数で動作するように設定されており、最大300mAの負荷電流を供給できます。

この評価用ボードには、調整可能な入力低電圧ロックアウト、調整可能なソフトスタート、調整可能なスイッチング周波数、オープンドレインRESET信号、外部クロック同期機能が備わっています。

MAX17760コンバータのデータシートに、このデバイスの詳細が記載されています。この評価用ボードの使用を開始する前に、このユーザ・ガイドと併せてMAX17760コンバータのデータシートを参照してください。
