製品概要

機能と利点

  • 動作電圧範囲：4.25V～60V
  • 入力端子間にTVSダイオードを使用
  • 出力端子間にショットキー・ダイオードとTVSダイオードを使用
  • 低電圧ロックアウト（UVLO）、過電圧ロックアウト（OVLO）、3つの電流制限タイプ、および電流制限閾値を評価
  • 4Vに設定されたUVLO
  • 39.6Vに設定されたOVLO
  • ジャンパで設定可能な電流制限（デフォルトは250mA）
  • デフォルトの電流制限モードは自動再試行
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品概要

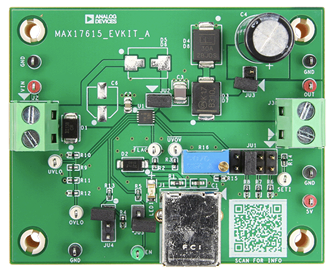

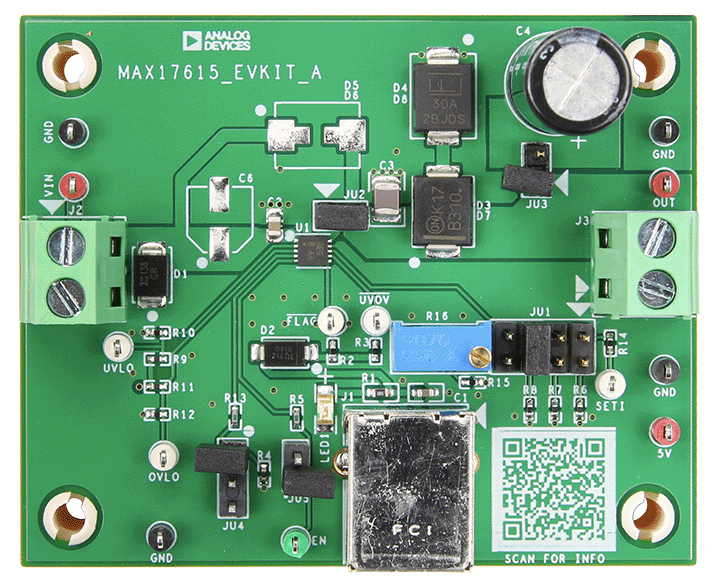

MAX17615評価用キット（EVキット）は、10ピンTDFNパッケージで提供される過電圧（OV）／低電圧（UV）／逆電圧保護機能付きの4.25V～60V 250mA電流リミッタであるMAX17615の動作確認に使用する、完全実装および試験済みの回路基板です。このEVキットは、調整式の過電圧、低電圧、各種電流制限タイプ、各種電流制限閾値、および入出力逆電圧保護の確認用に設定できます。

アプリケーション

  • 小さいトータル・ソリューション・サイズ（センサー・システム）
  • 高い電流制限精度（状態監視、バッテリ動作モジュール）
  • 出力逆極性保護（プロセス計測器、PLC、ネットワーク・モジュール）
