製品概要
機能と利点
- 設定可能な直列抵抗
- 範囲：511Ω～100kΩ
- 許容範囲：±1%（≤55kΩ）、±2%（>55kΩ）
- 設定可能な直列コンデンサ
- 範囲：5pF～39nF
- 許容範囲：±25%（<100pF）、±10%（≥100 pF）
- USB-Cインターフェース
- 小型フォーム・ファクタ（2.82インチx 1.25インチ）
製品概要

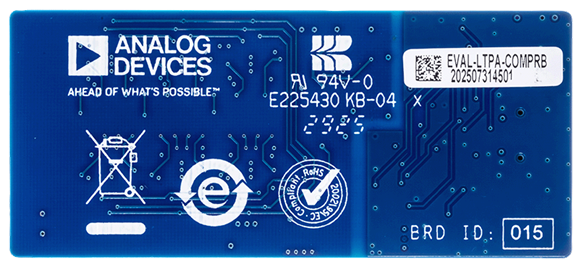

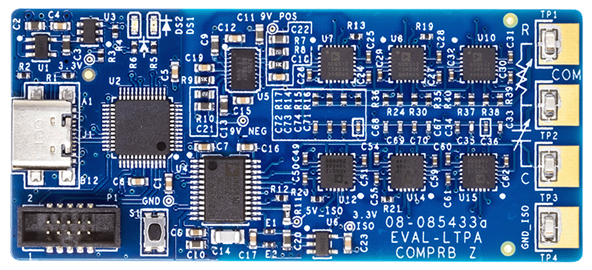

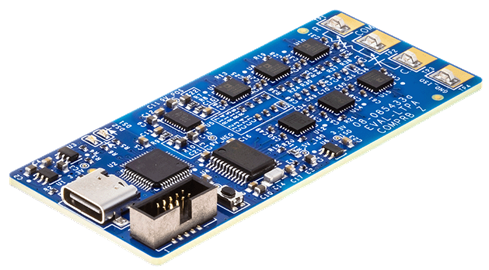

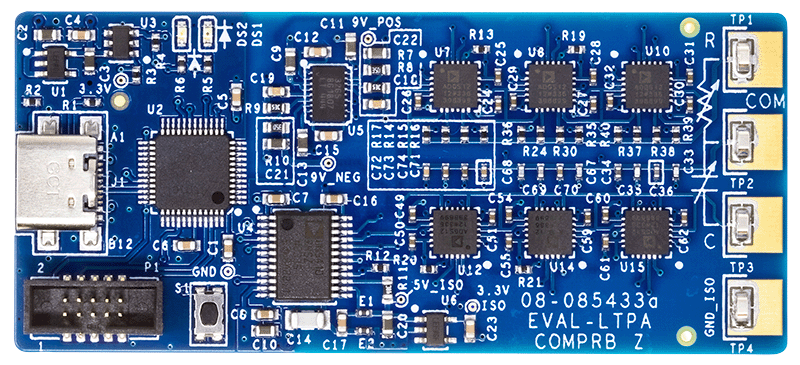

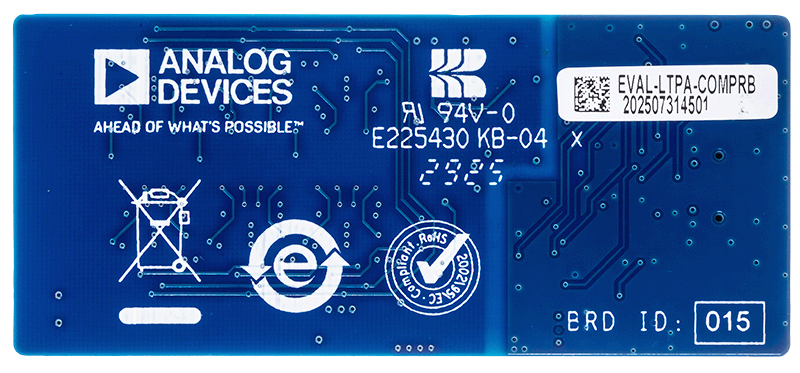

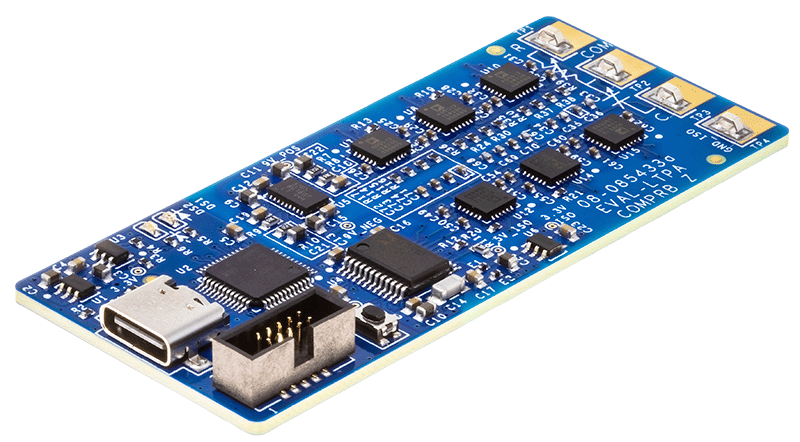

EVAL-LTPA-COMPRBはLTpowerAnalyzer®のコンパニオン・ボードであり、電源設計におけるループ補償の最適化をサポートするように設計されています。このボードは、タイプ2補償器における直列R-Cネットワークの設定可能な代替品です。このボードを使用すると、抵抗とコンデンサを様々に組み合わせて、ボーデ線図および過渡応答を簡単に評価できます。
アプリケーション
- ラボ用計測器
マーケット＆テクノロジー
関連資料
-
EVAL-LTPA-COMPRB User Guide (Wiki) (Rev. 0)2025/11/05WIKI
