EVAL-HMC7044B

製品概要

このユーザ・ガイドでは、HMC7044B評価用キットのハードウェアとソフトウェアについて説明します。評価用ボードの回路図とプリント回路基板（PCB）のレイアウト・アートワークについては、EK1HMC7044BLP10Bの製品ページ（www.analog.com/jp）を参照してください。

HMC7044Bは、マルチキャリアGSMおよびLTE基地局設計の要件を満たしながら、広範なクロック管理と分配機能を提供し、ベースバンドと無線カードのクロック・ツリーの設計を簡素化します。HMC7044Bの高性能デュアル・ループ・コアにより、基地局設計者は、外部の電圧制御水晶発振器（VCXO）を制御する狭帯域構成の第1フェーズ・ロック・ループ（PLL）を使用して、CPRIソースなどのプライマリ・システム・リファレンス・クロックの受信ジッタを減衰させることができます。また、より広帯域の第2 PLLを使用して低位相ノイズの高周波数クロックを生成し、データ・コンバータのサンプル・クロック入力を駆動することができます。

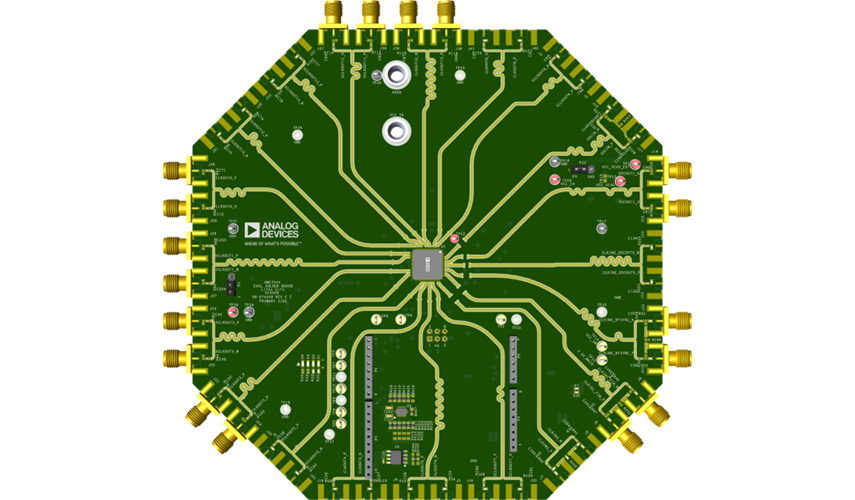

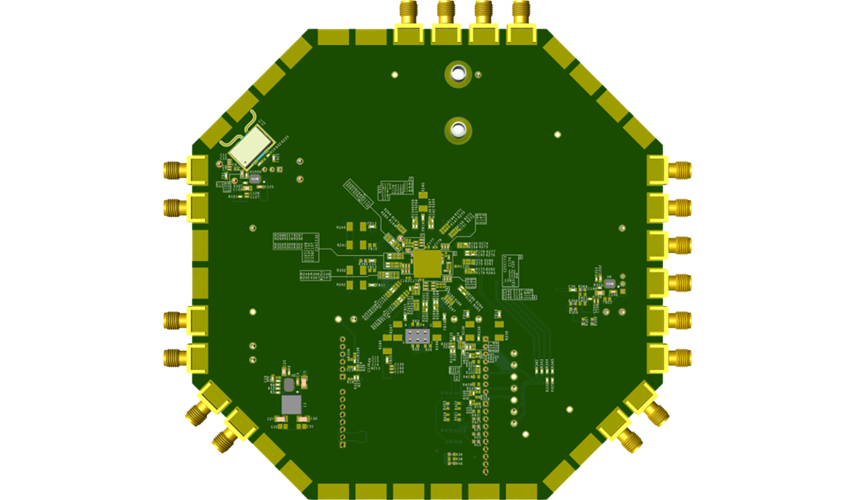

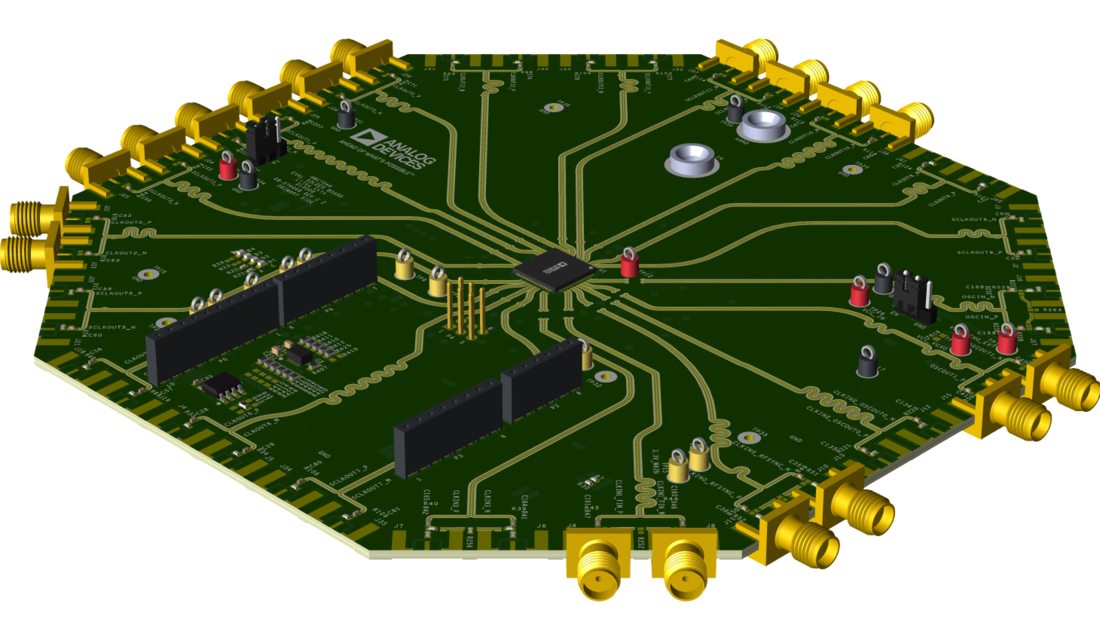

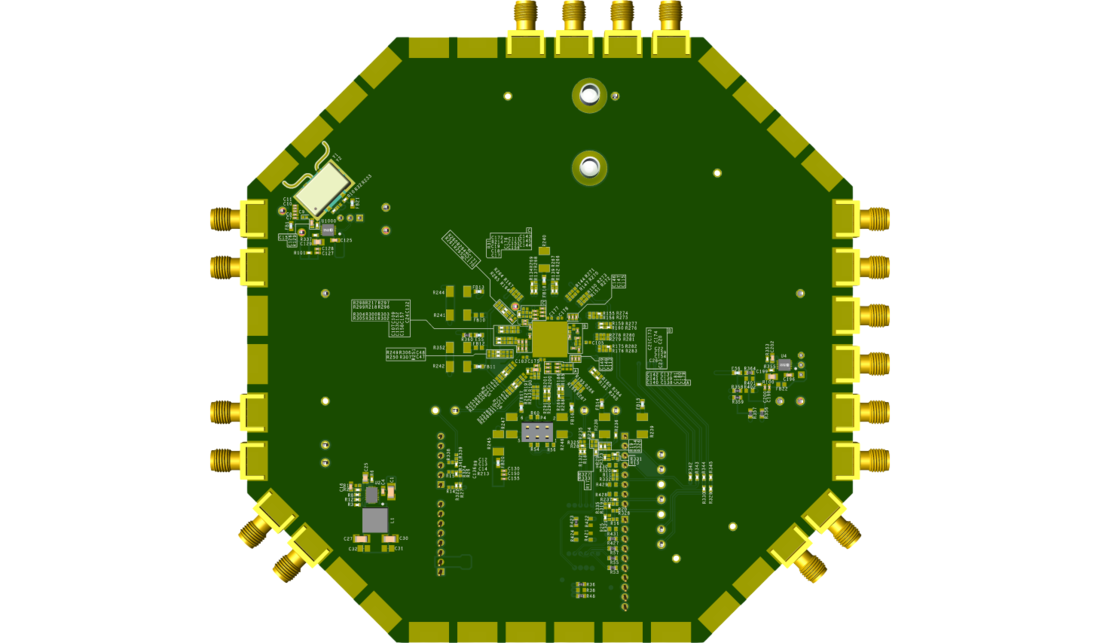

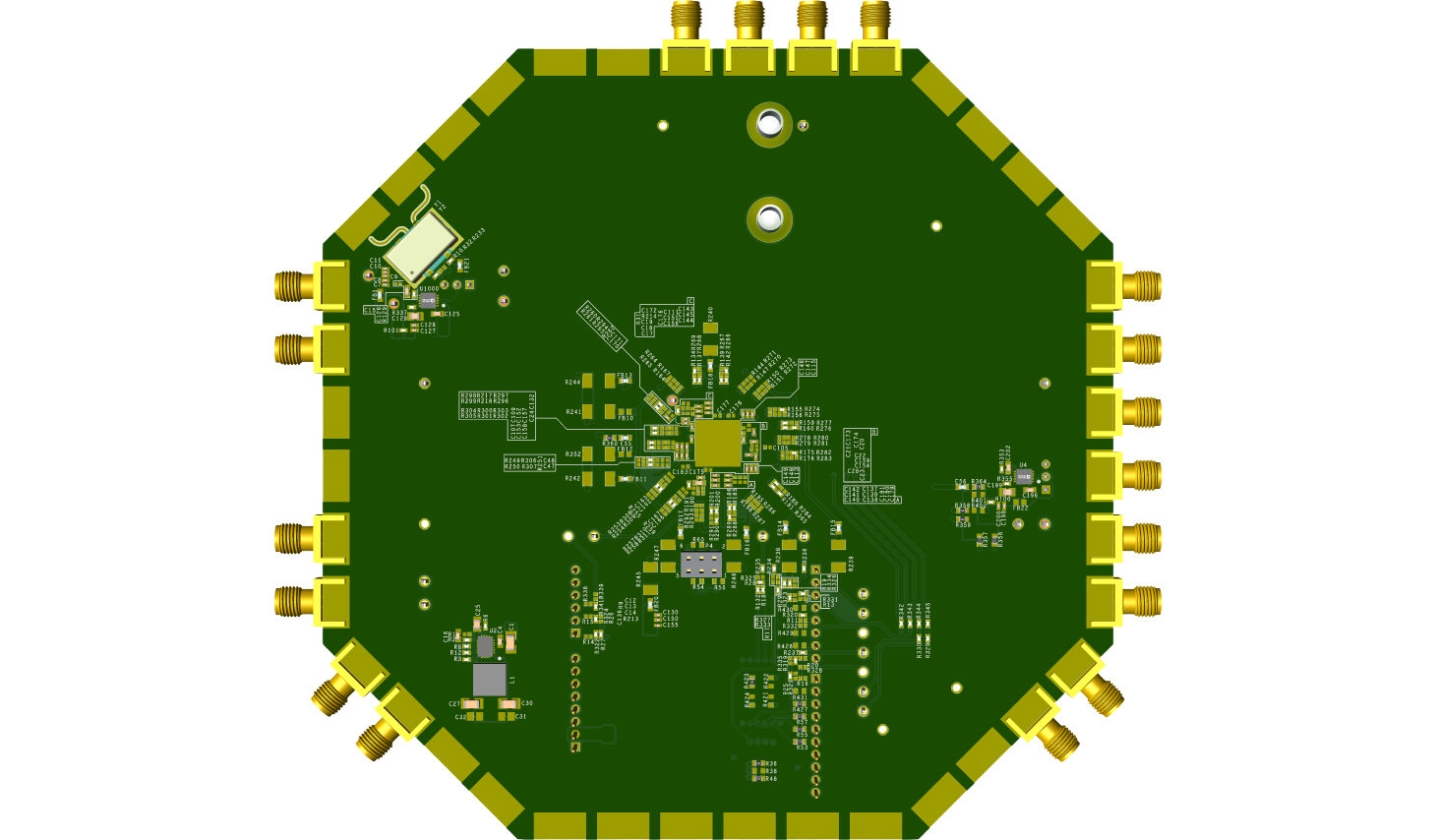

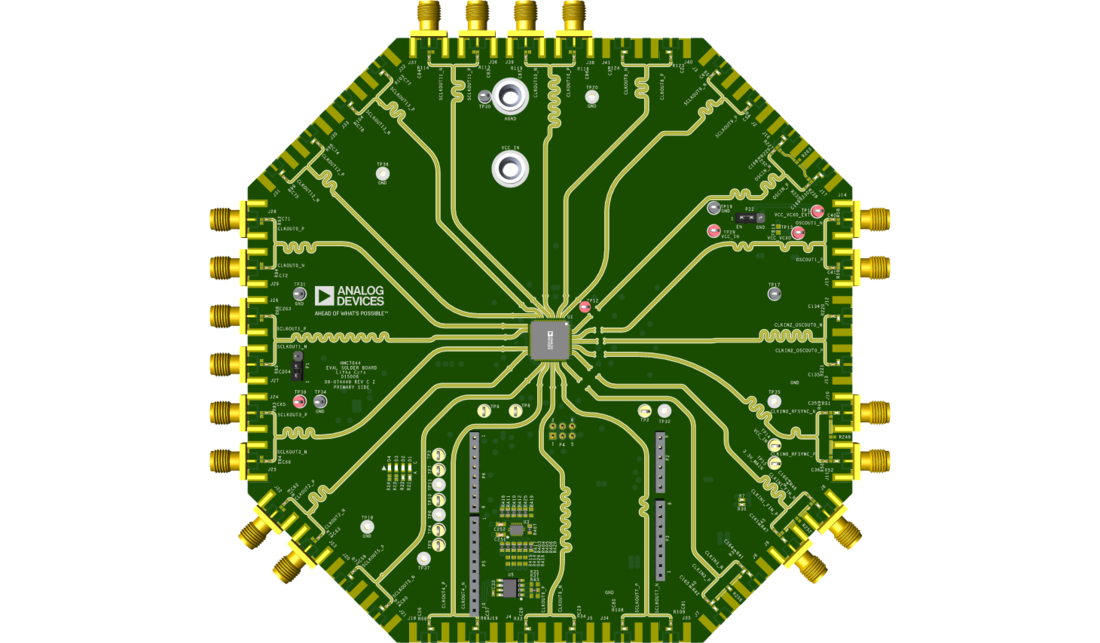

EK1HMC7044BLP10B評価用ボードは、HMC7044Bの全機能を評価できる、コンパクトで使いやすいプラットフォームです。評価用ボードには122.88MHzのVCXOが搭載されており、完全なソリューションを提供します。評価用ボードでは、すべての入力と出力は差動として設定されます。HMC7044Bの詳細な仕様は、この製品のデータシートに記載されています。本評価用ボードを使用する際は、このユーザ・ガイドと併せてHMC7044Bのデータシート参照してください。
