製品概要

機能と利点

  • 4層、Rogers 4003C評価用ボード
  • エンド起動、1.85mm RFコネクタ
  • スルー・キャリブレーション・パス（実装解除）

製品概要

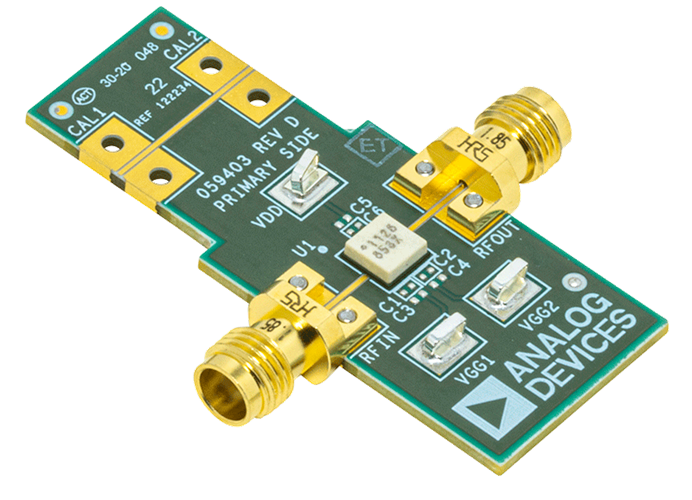

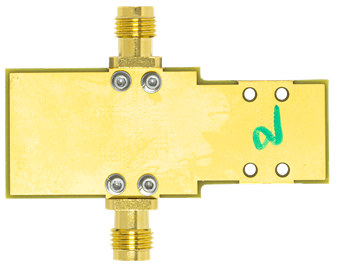

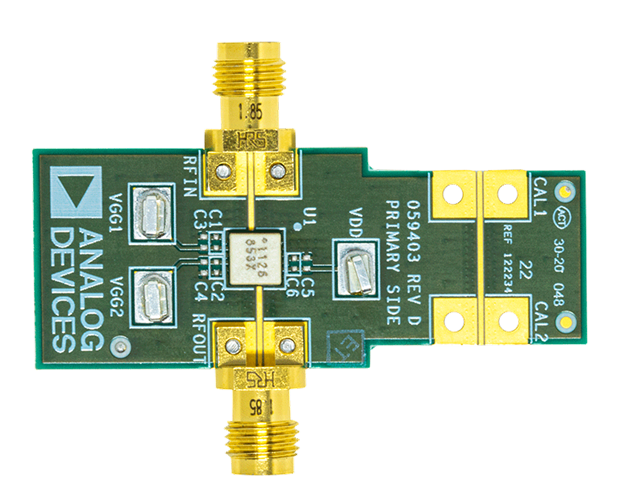

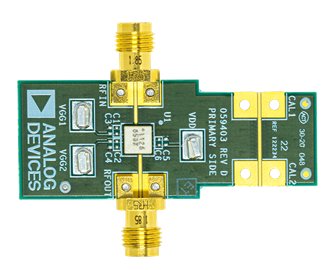

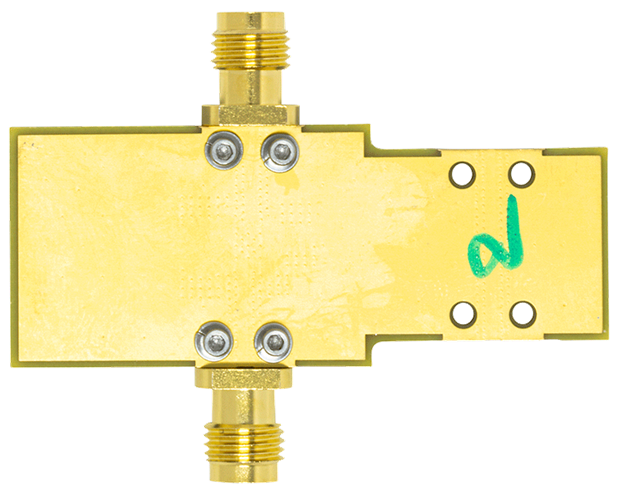

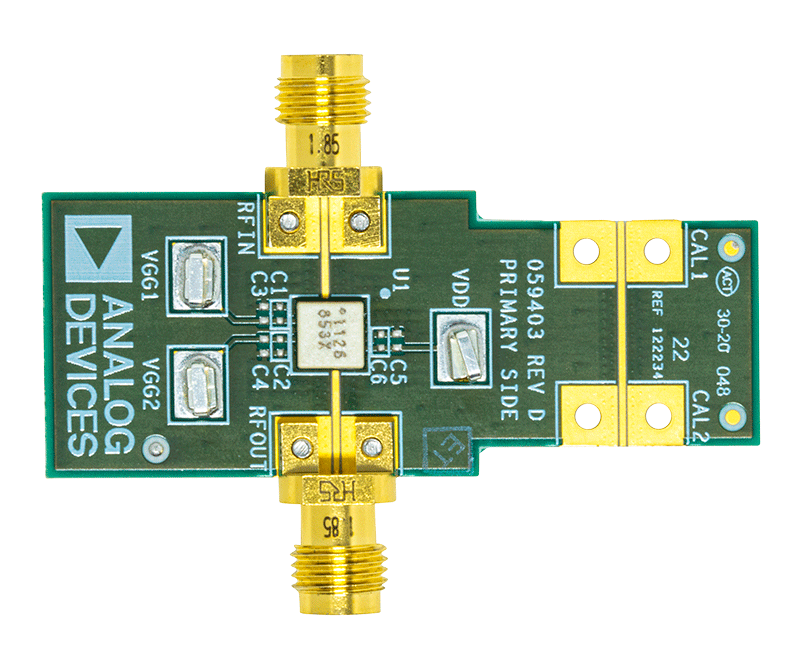

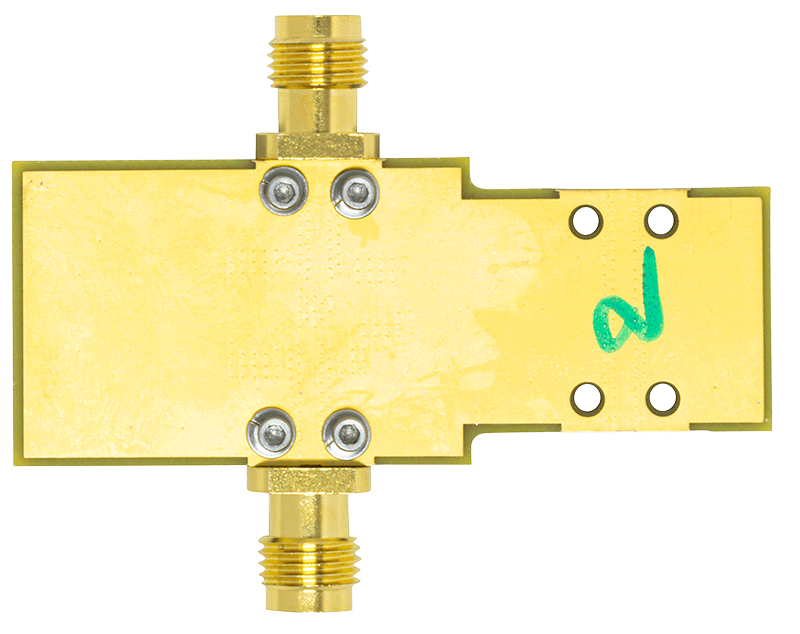

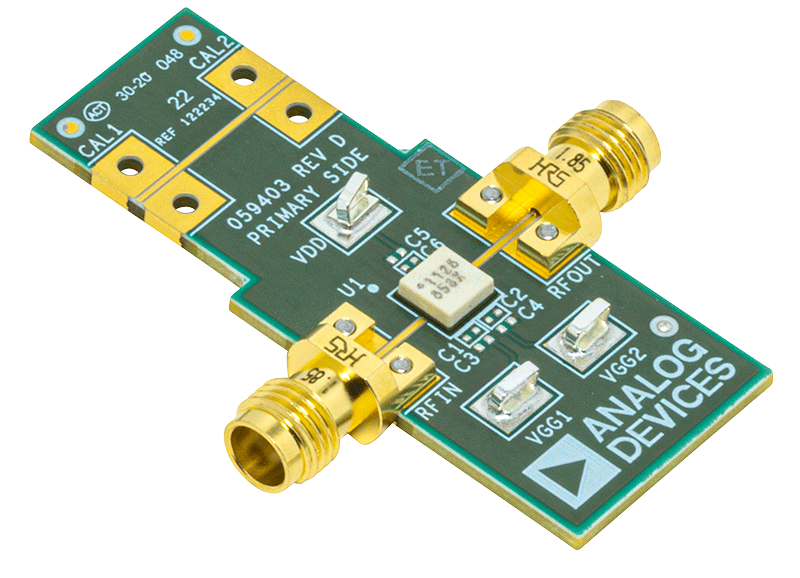

HMC1126-EVALZ は、4層のRogersプリント回路基板（PCB）となっています。最上層と最初の内部層間の基板は、厚さが12milで、Rogers 4003Cから作られています。内部層および底面層は、すべてグラウンド・プレーンです。

HMC1126-EVALZのRFINおよびRFOUTポートは、1.85mmメス同軸コネクタで装着されており、それぞれのRFパターンは50Ωの特性インピーダンスを示します。HMC1126-EVALZには、HMC1126ACEZの動作温度−40°C～+85°Cの全範囲で使用に適したコンポーネントが搭載されています。

ボード・パターン損失を補正するため、CAL1コネクタとCAL2コネクタの間にスルー・キャリブレーション・パス（CAL）が用意されています。スルー・キャリブレーション・パスを使用するには、CAL1およびCAL2に1.85mmのメス同軸コネクタを差し込む必要があります（部品番号については、ユーザ・ガイドの表2を参照）。電源電圧とバイアス電圧は、与えられた表面実装技術（SMT）テスト・ポイントVDD、VGG1、およびVGG2に対応します。HMC1126-EVALZにはグラウンド・ピンがないため、クリップ・ピンをいずれかのRFコネクタ端部またはPCBのいずれかの使用可能な穴に取り付けることによって、グラウンド・ケーブルを接続します。

RFパターンは、50Ωで接地されたコプレーナ導波路です。パッケージのグラウンド・ピンと露出パッドは、グラウンド・プレーンに直接接続します。グラウンド・パッド直下の領域に特に集中させる形で、グランド・プレーンを複数のビアで接続しています。

HMC1126ACEZの詳細については、HMC1126ACEZのデータシートを参照してください。HMC1126-EVALZを使用する際は、データシートと併せてユーザ・ガイドを参照してください。

マーケット＆テクノロジー

対象となる製品

はじめに

必要な装置

  • RF信号発生器
  • RFスペクトラム・アナライザ
  • RFネットワーク・アナライザ
  • 電源電圧：5V、200mA
  • 電源電圧範囲：0V～−2V、±1mA
  • 電源：1V、1mA
