EVAL-ADMV1455

製品概要

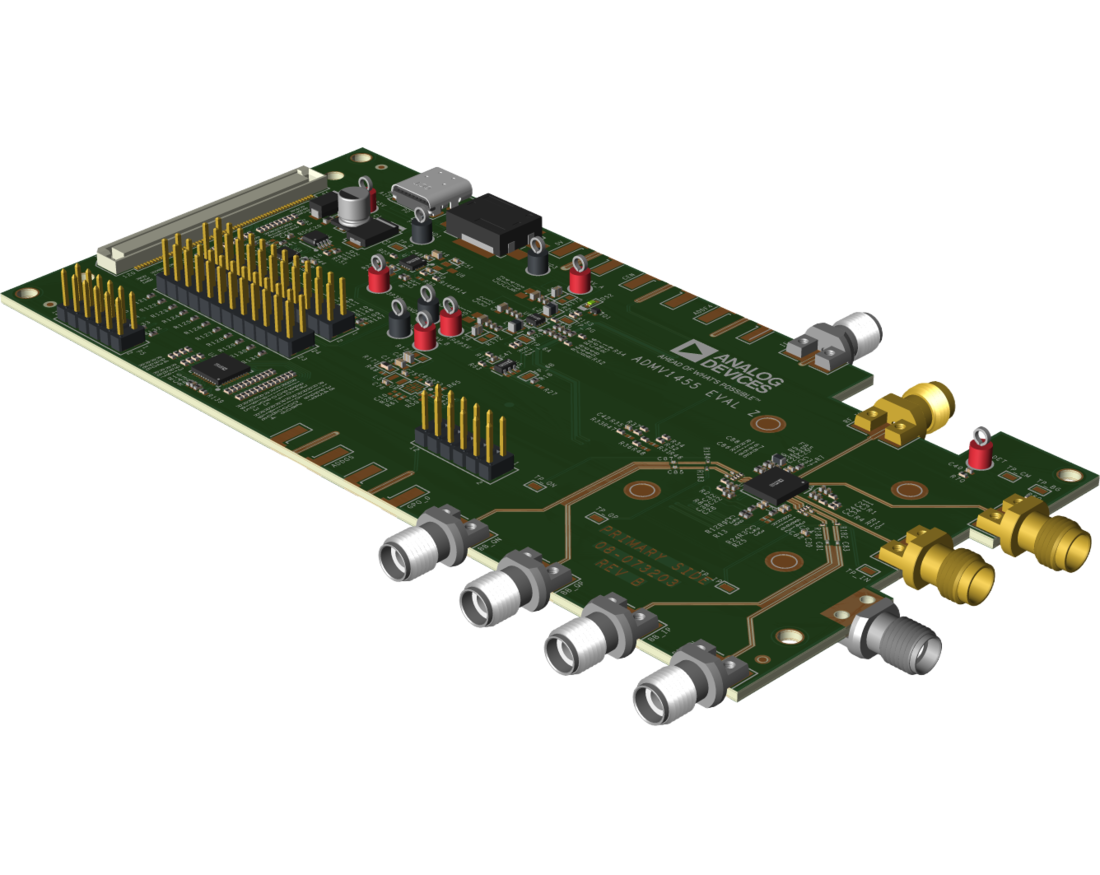

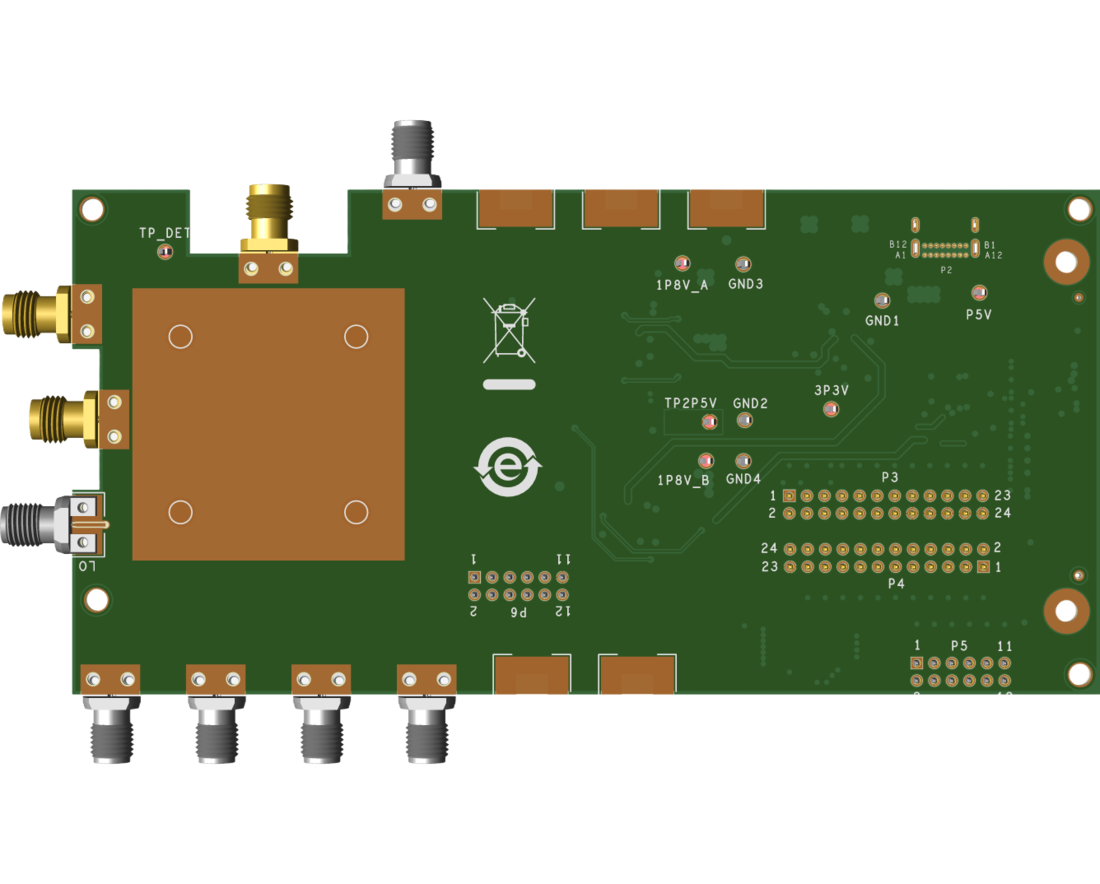

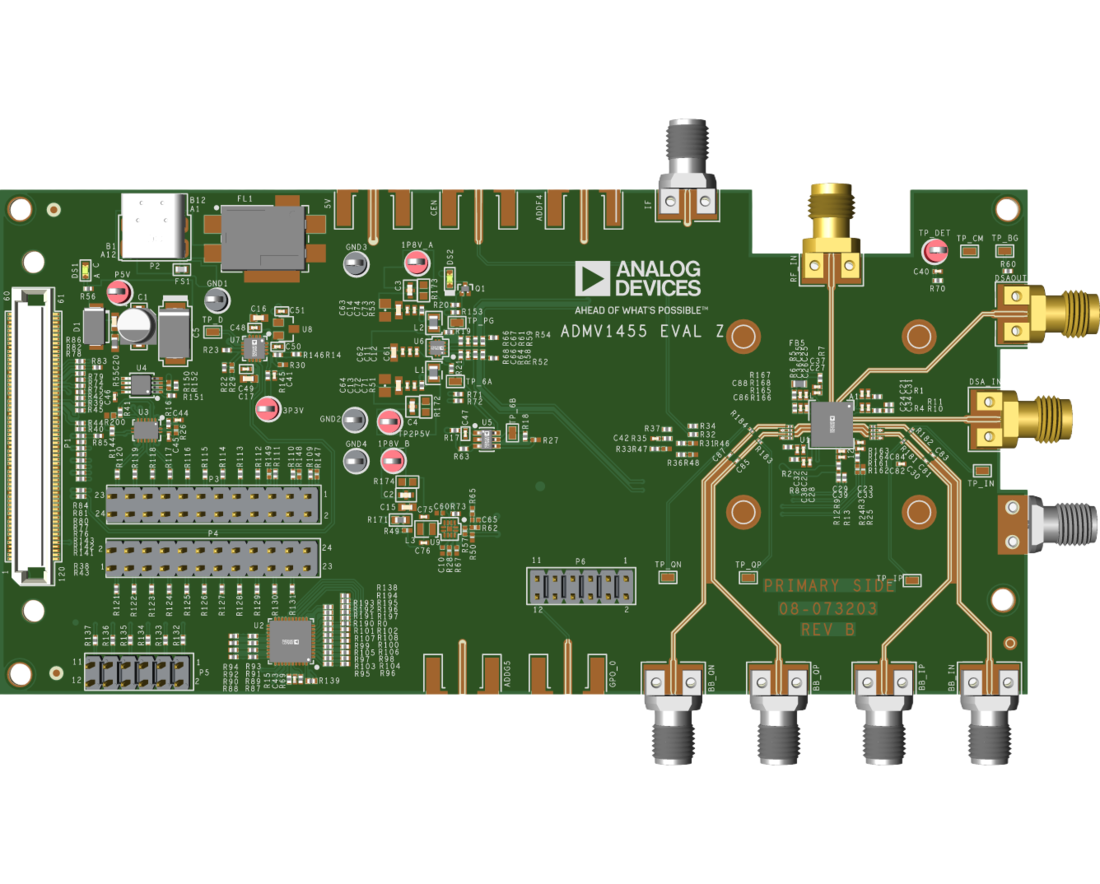

ADMV1455-EVALZでは、ADMV1455（広帯域のマイクロ波ダウンコンバータ）の性能を評価できます。ADMV1455-EVALZはADMV1455チップに加え、パワー・レギュレータ、およびEVAL-SDP-CS1Z（SDP-S）システム・デモ用プラットフォーム（SDP）コントローラ・ボードへのインターフェースを備えているため、シンプルかつ効率的な評価が可能です。パワー・レギュレータにより、5V USB-Cアダプタまたは5V外部電源を使用してADMV1455に電力を供給できます。

ADMV1455は、広帯域無線設計向けに最適化された高集積の広帯域マイクロ波ダウンコンバータで、17.7GHz～55GHzの周波数範囲で動作します。このチップは4線式シリアル・ペリフェラル・インターフェース（SPI）を使って設定できます。SDP-Sコントローラ・ボードを使用すると、ACEソフトウェアを介してADMV1455 SPIとインターフェース接続できます。

ADMV1455の詳細については、ADMV1455のデータシートを参照してください。ADMV1455-EVALZを使用する際は、このユーザ・ガイドと併せてADMV1455のデータシートも参照してください。
