EVAL-ADM2495E
製品概要
機能と利点
- ADM2495E/ADM2495E-1（250kbps、半二重、絶縁型RS-485トランシーバ）の性能評価を簡素化
- EN 55032クラスB EMI放射に準拠した2層PCB
- 10mm × 10mm、16ピンSOIC_Wパッケージのフットプリントで、8.0mmを上回る沿面距離と空間距離を確保
- ジャンプ・オプション付きのADP7104 LDOレギュレータを内蔵しており、多電源構成での評価が容易
- 柔軟な低電圧VDD1電源レールにより、最低1.7VのI/Oノードとのインターフェースが可能
- AピンおよびBピンでのIEC 61000-4-2 ESD保護
- 接触放電：±4kV
- TxD入力信号用SMAコネクタ
- TxD信号を提供するLTC6900オシレータを内蔵（オプション）
- スクリュー端子ブロックにより、電源、デジタル信号、RS-485信号を接続可能
- デジタル入力信号のイネーブル／ディスエーブルをジャンパで選択可能
- 終端用の抵抗とフットプリント
- すべての信号に測定用のテスト・ポイント
製品概要

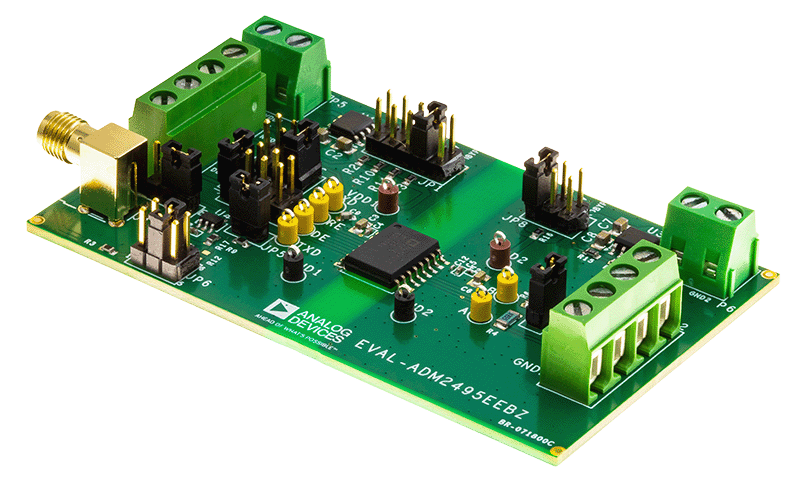

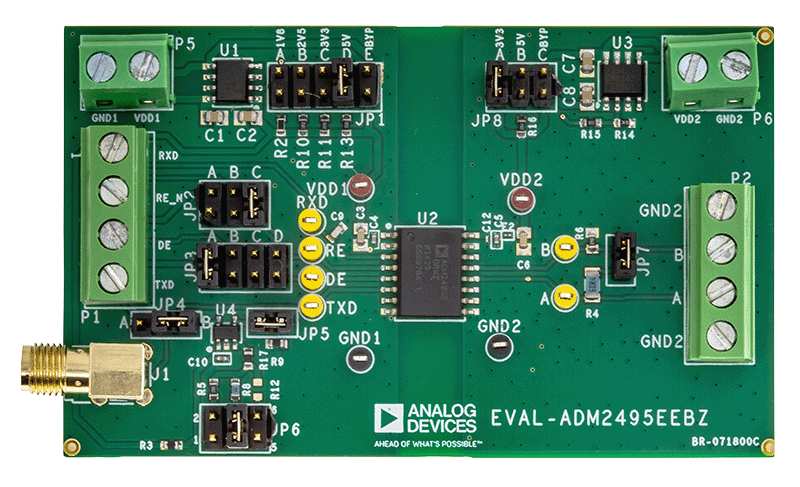

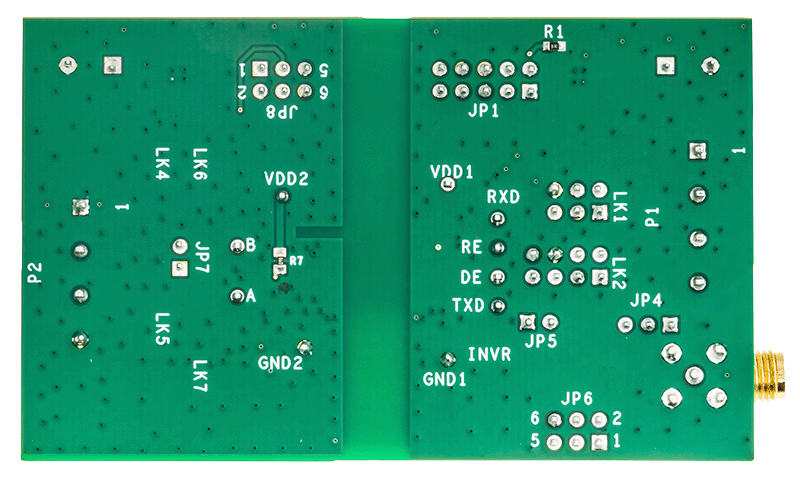

EVAL-ADM2495EEBZでは、ADM2495E（5.7kVRMS、250kbps、半二重、信号絶縁型RS-485トランシーバ）の性能を簡単かつ効率的に評価できます。EVAL-ADM2495EEBZの低速部品を高速部品に置き換えることで、より高速な20Mbps ADM2495E-1の評価にも使用できます。
EVAL-ADM2495EEBZには、個々のシステムでADM2495E/ADM2495E-1デバイスを評価するためのオプションが用意されています。デジタル信号およびRS-485バス信号には、EVAL-ADM2495EEBZのスクリュー端子ブロックを介して簡単にアクセスできます。各デジタル入力は、内蔵のジャンパ・オプションを介して構成できます。
2つの内蔵ADP7104低ドロップアウト（LDO）レギュレータは、最大20Vの入力電圧を受け取り、ジャンパ・オプションを介して構成されるVDD1ピンとVDD2ピンに、幅広く選択可能な電源電圧を出力します。これらのLDOレギュレータをバイパスして、外部電源から直接、ADM2495E/ADM2495E-1のVDD1電源ピンとVDD2電源ピンに電力を供給できます。
VDD1ピンを使用した柔軟な1次側ロジック電源により、デバイスは1.7V〜5.5Vのデジタル入出力（I/O）電圧で動作し、1.8Vまたは2.5V電源を使用する最新プロセッサと通信できます。
いくつかの方法を使用して、送信データ入力（TxD）信号をデバイスに提供することができます。EVAL-ADM2495EEBZにはオプションのLTC6900オシレータが含まれており、10kHz〜20MHzの範囲内のTxDデジタル入力としてクロック信号を提供するように構成できます。ジャンパ設定により、お客様が取り付けた0603抵抗の値に基づいて、10kHz、100kHz、1MHz、10MHz、またはTBDの周波数を選択できます。125kHzを超える周波数は、高速なADM2495E-1部品を取り付けた場合を対象としていることに注意してください。端子ブロックにより、マイクロコントローラやプロセッサに簡単に配線できます。最適な信号完全性を確保するため、内蔵のSMA（Subminiature Version A）コネクタを使用して外部データ信号を接続します。
詳しくはユーザ・ガイドを参照してください。
