EVAL-ADM2463EEBZ
製品概要
機能と利点
- ADM2463E／ADM2763E 500kbps全二重信号絶縁型RS-485トランシーバーの評価が簡単
- EN 55032クラスB EMI放射に準拠した層PCB
- 沿面距離と隙間8mm未満の16ピンSOIC_Wパッケージ（標準、全二重）用フットプリント
- 多電源構成での評価を簡単にするジャンパ・オプション付きのADP7104 LDOレギュレータを内蔵
- 最低1.7VのI/Oノードのインターフェース用の柔軟な低電圧VDD1電源
- 3V〜5.5Vの幅広いVDD2電源で動作
- Aピン、Bピン、Yピン、およびZピンでのIEC 61000-4-2 ESD保護
- ≥±12kVの接触放電と≥±15kVの気中放電
- TxD入力信号用SMAコネクタ
- オプションでLTC1799オシレータを内蔵。TxD信号
- スクリュー端子ブロックにより、電源、デジタル信号およびRS-485信号に接続可能
- デジタル入力信号のイネーブル／ディスエーブルがジャンパで選択可能
- 終端およびループバック・テスト用の抵抗とフットプリント
- すべての信号に測定用のテスト・ポイント
製品概要

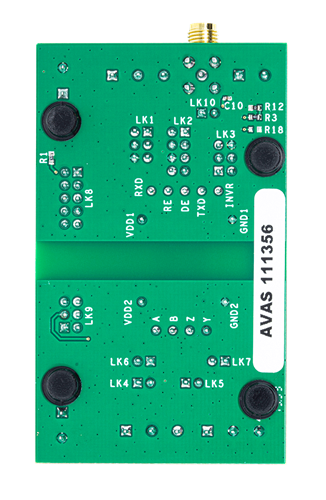

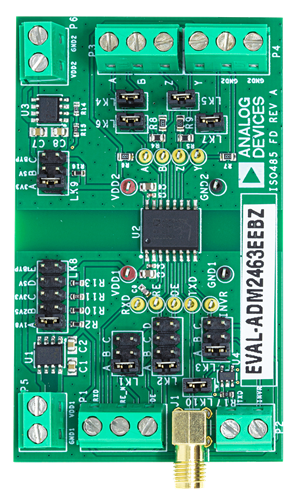

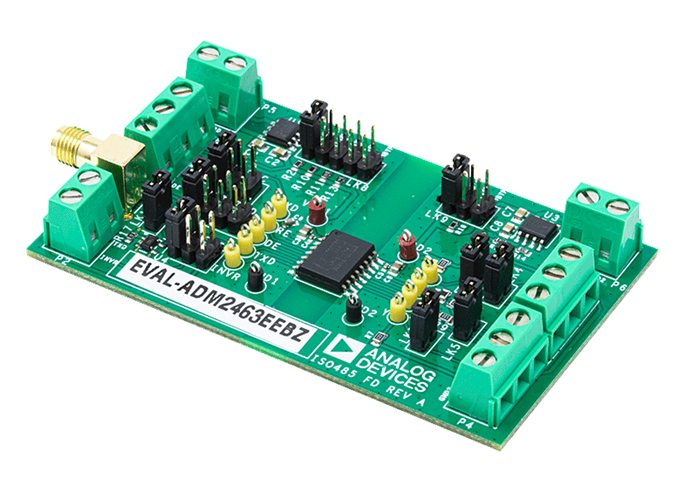

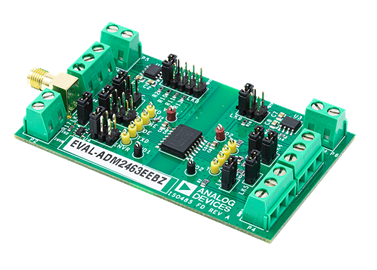

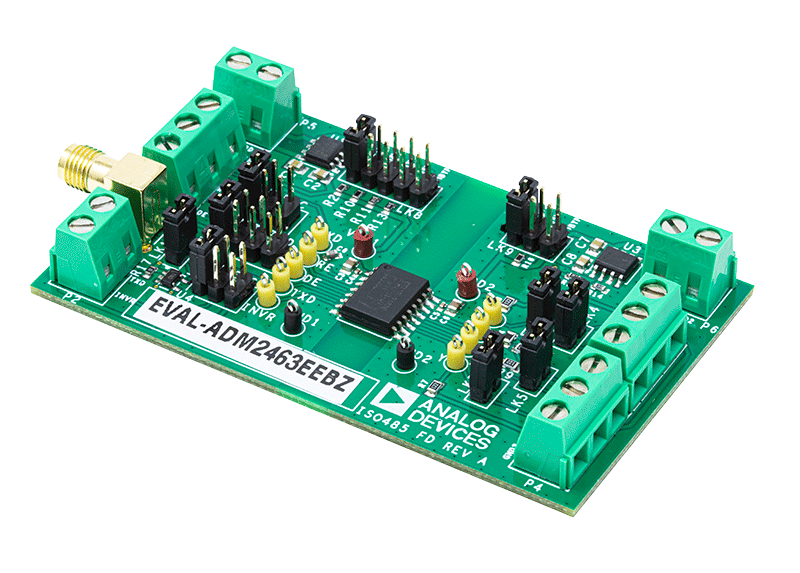

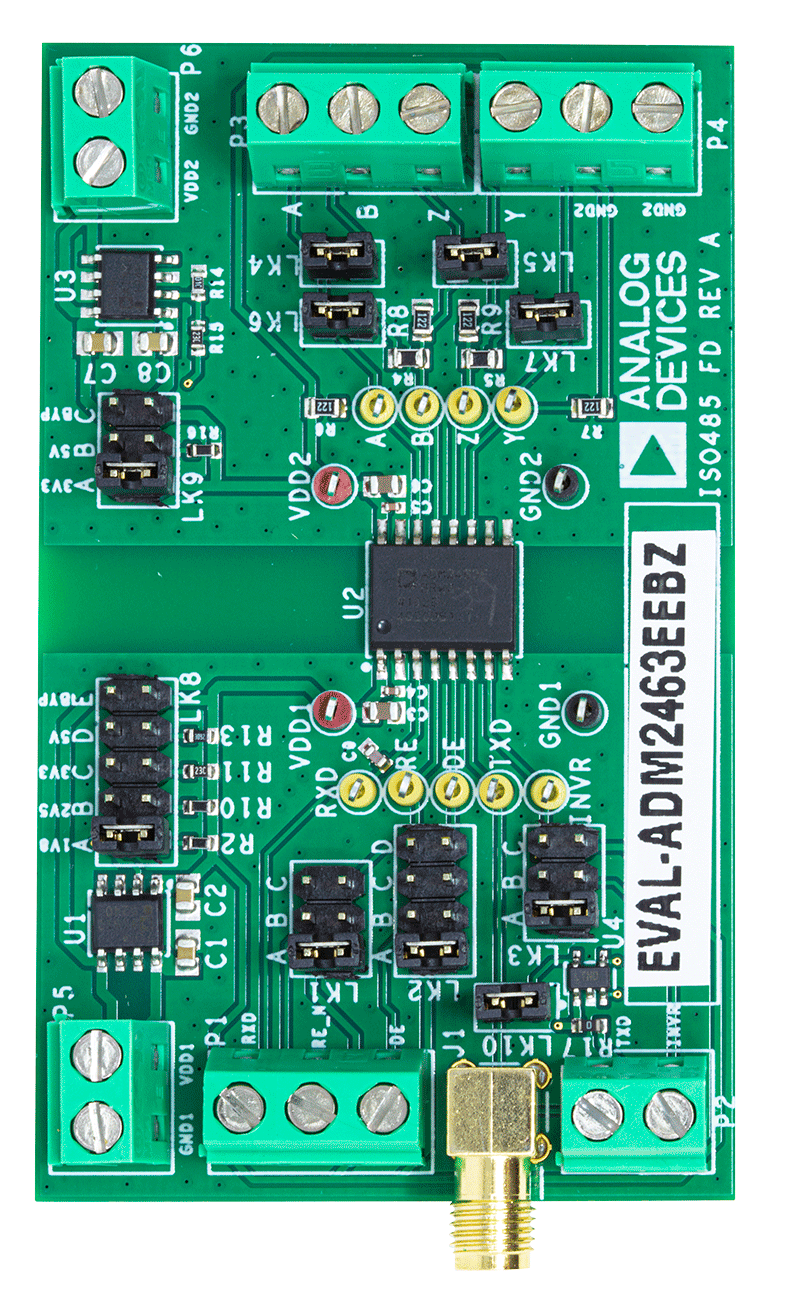

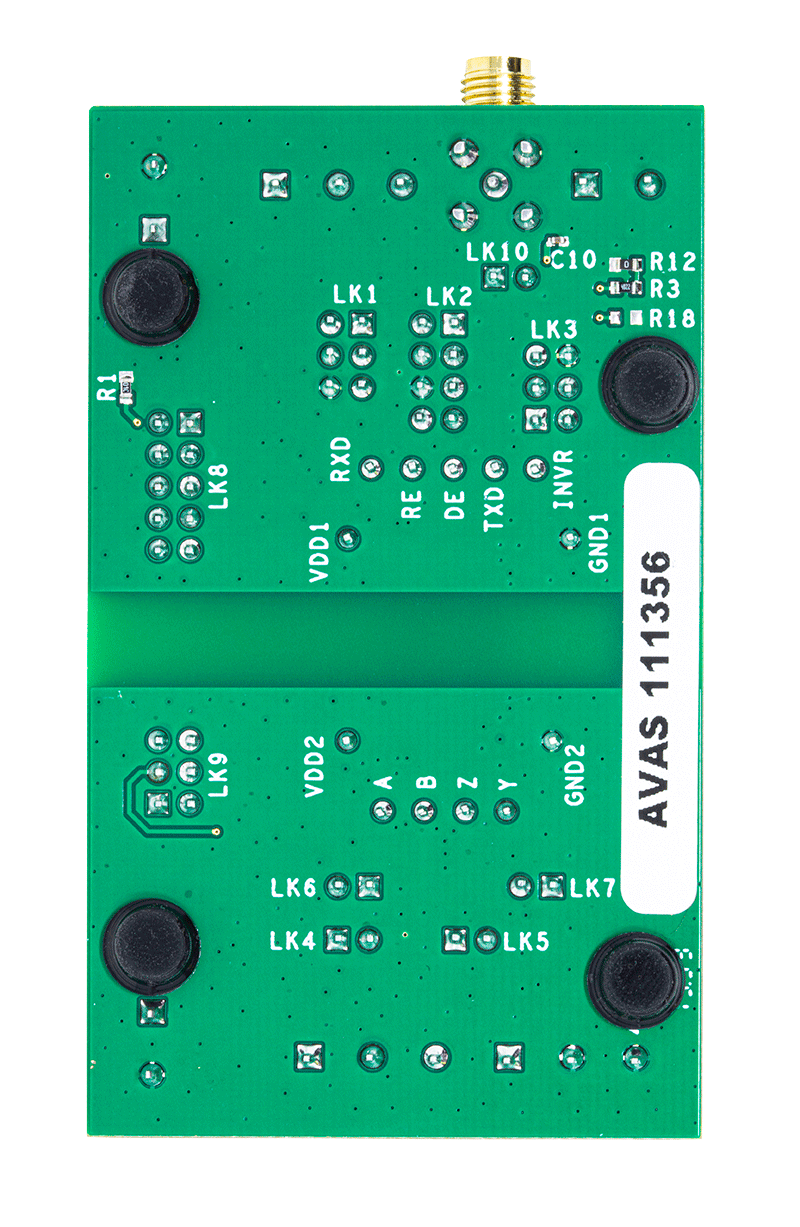

EVAL-ADM2463EEBZ／EVAL-ADM2763EEBZを使用することで、ADM2463EおよびADM2763E 500kbps、5.7kV実効値、信号絶縁型RS-485トランシーバーを簡単かつ効率的に評価することができます。EVAL-ADM2463EEBZとEVAL-ADM2763EEBZの機能は同等です。図1に示すEVAL-ADM2463EEBZは、両方の評価用ボードを表します。
EVAL-ADM2463EEBZ／EVAL-ADM2763EEBZには、個々のシステムでADM2463EおよびADM2763Eデバイスを評価するためのオプションがあります。デジタル信号およびRS-485バス信号には、評価用ボードのスクリュー端子ブロックを介して簡単にアクセスできます。各デジタル入力は、内蔵のジャンパ・オプションを介して構成できます。
2つの内蔵ADP7104低ドロップアウト（LDO）レギュレータは、20Vまでの入力電圧を受け取り、ジャンパ・オプションを介して構成されるVDD1ピンおよびVDD2ピンに、幅広く選択可能な電源電圧を出力します。LDOレギュレータをバイパスして、外部電源からADM2463EやADM2763EのVDD1電源ピンおよびVDD2電源ピンに電力を直接供給できます。
VDD1ピンを使用した柔軟な1次側ロジック電源により、デバイスは1.7V〜5.5Vのデジタル入出力（I/O）電圧で動作し、1.8Vまたは2.5V電源を使用する最新ノードと通信できます。また、VDD1ピンはADP7104安定化電源からも供給できます。
別の方法を使用して、送信データ入力（TxD）信号をデバイスに提供することができます。評価用ボードにはオプションのLTC1799オシレータが含まれており、10kHz〜250kHzの範囲内のTxDデジタル入力にクロック信号を提供するように構成できます。端子ブロックにより、マイクロコントローラやプロセッサに簡単に配線できます。信号の完全性を最適化するには、内蔵のサブミニチュア・バージョンA（SMA）コネクタを使用して、外部データ信号を接続します。
評価用ボードには、10.10mm × 10mm、16ピン、標準スモール・アウトライン、ワイド・ボディ（SOIC_W）パッケージのADM2463E／ADM2763E全二重信号絶縁型RS-485トランシーバー用のフットプリントがあります。
ADM2463E／ADM2763Eの詳細については、ADM2463E／ADM2763Eのデータシートを参照してください。EVAL-ADM2463EEBZ／EVAL-ADM2763EEBZを使用する際は、データシートと併せてこのユーザ・ガイドを参照してください。
