EVAL-ADIN1300

ADIN1300評価用ボード

トップへ

製品概要

機能と利点
製品概要

機能と利点

MIIインターフェース、MDIO信号、およびステータス信号用のFMCコネクタ
分かりやすい表面実装構成抵抗器およびダイヤル・スイッチ
外付け単電源5Vで動作

製品概要

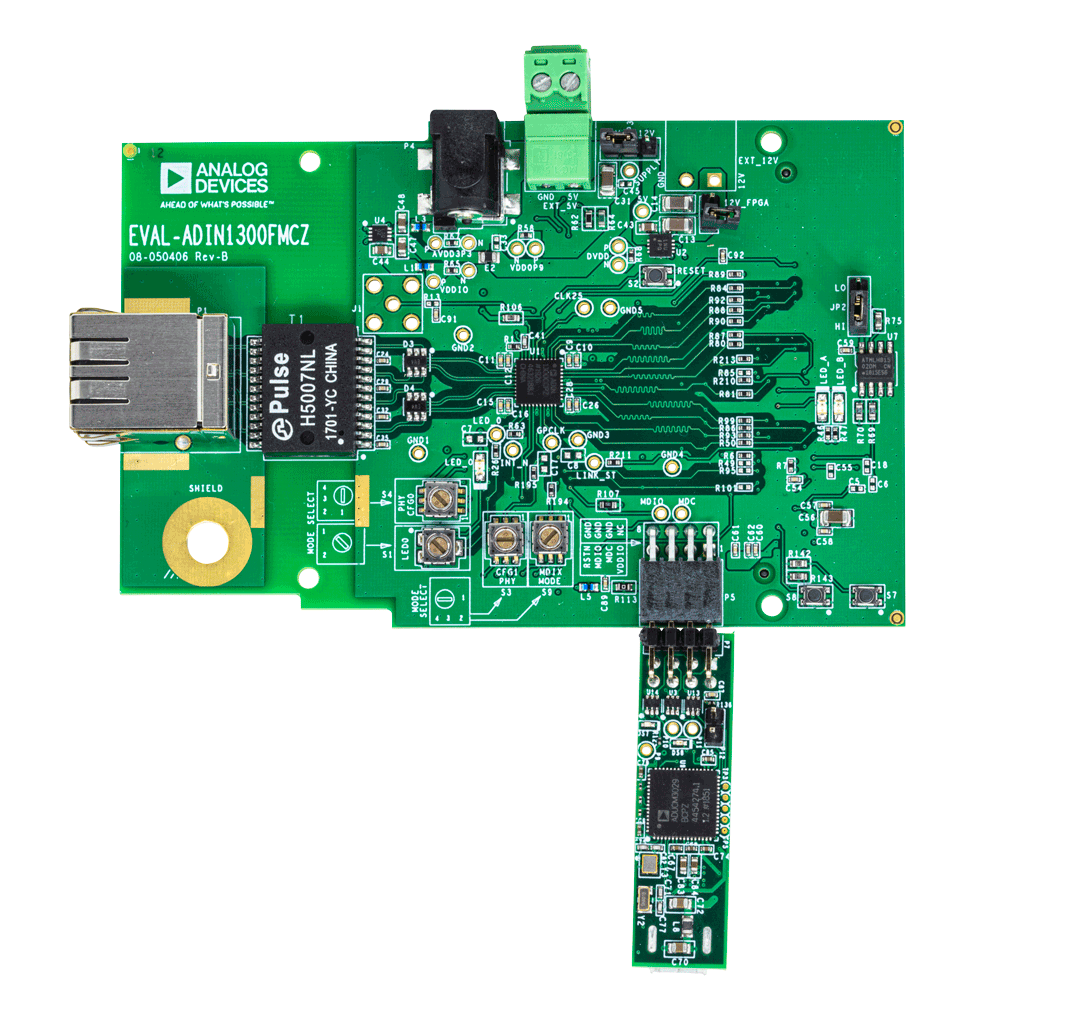

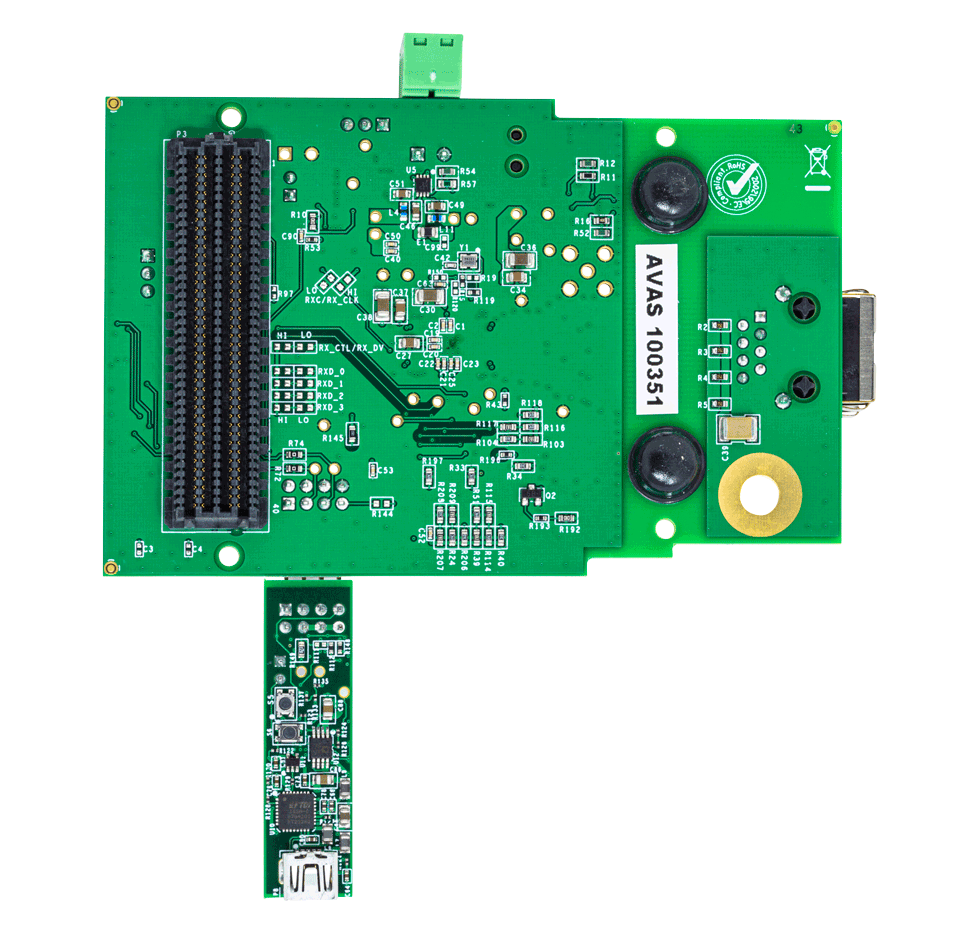

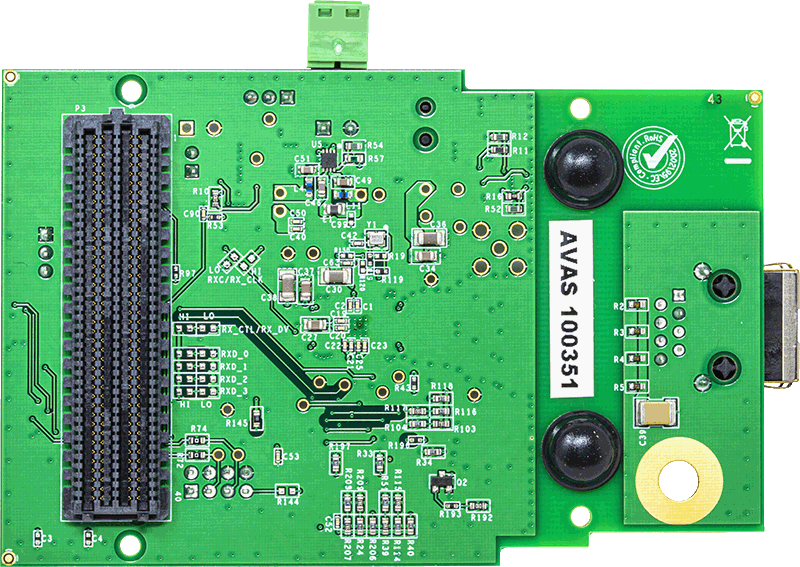

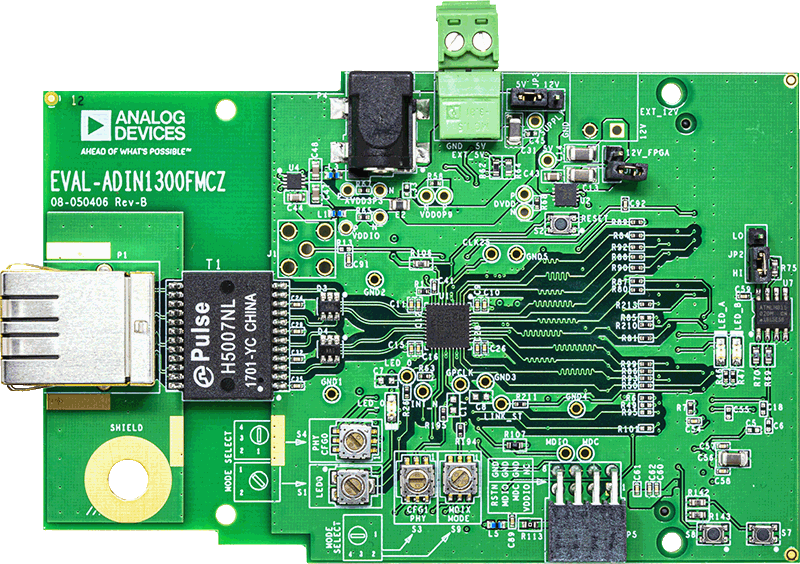

EVAL-ADIN1300FMCZは、ADIN1200の堅牢な産業用の低遅延10Mbps、100Mbps、および1Gbpsイーサネット物理層（PHY）の、主要な機能を簡単に評価できます。5Vで外付け単電源動作の評価用ボードです。すべてのチップ電源はこの5Vレールから制御され、デバイスに電源レールAVDD3P3、VDD0P9、およびVDDIOを提供します。

P3 FPGA（フィールド・プログラマブル・ゲート・アレイ）メザニン・コネクタ（FMC）は、MAC（メディア・アクセス制御）インターフェースおよび管理データ入出力（MDIO）コントロール用のマスタFPGAシステムへの接続用に設けられています。

MDIOは、キットの一部に含まれているオプションのMDIOインターフェース・ドングルで制御することもできます。
