製品概要

機能と利点

  • デュアル・チャンネル同時サンプリングADC
  • 差動アンプ／ADCドライバを内蔵
  • シングルエンドから差動入力への設定回路
  • LVDS出力能力
  • 設定用シリアルSPIポート
  • オンボード電源ソリューション
  • FMC-LPCシステム・ボード・コネクタ

製品概要

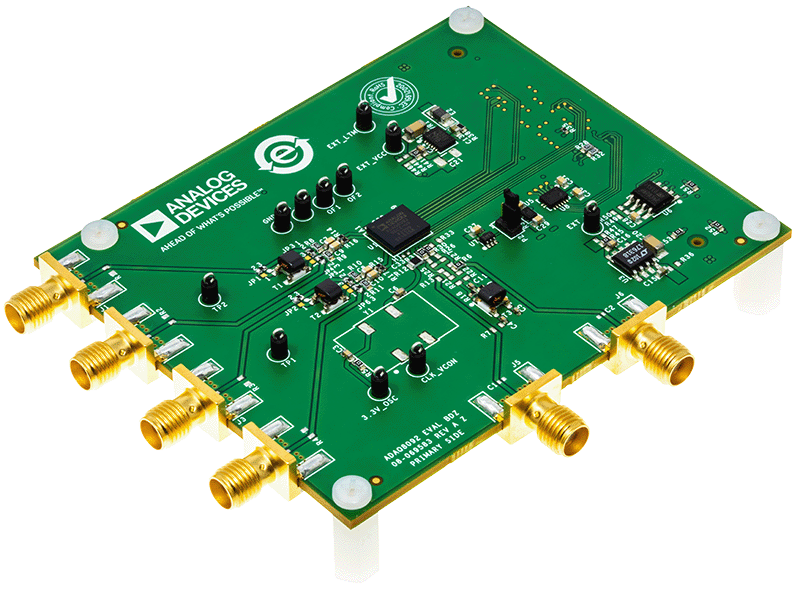

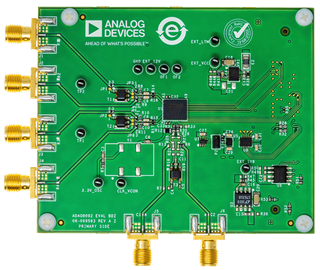

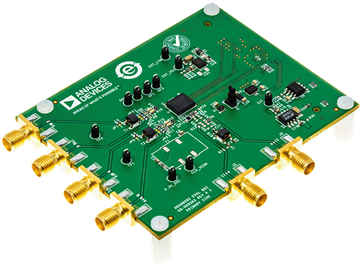

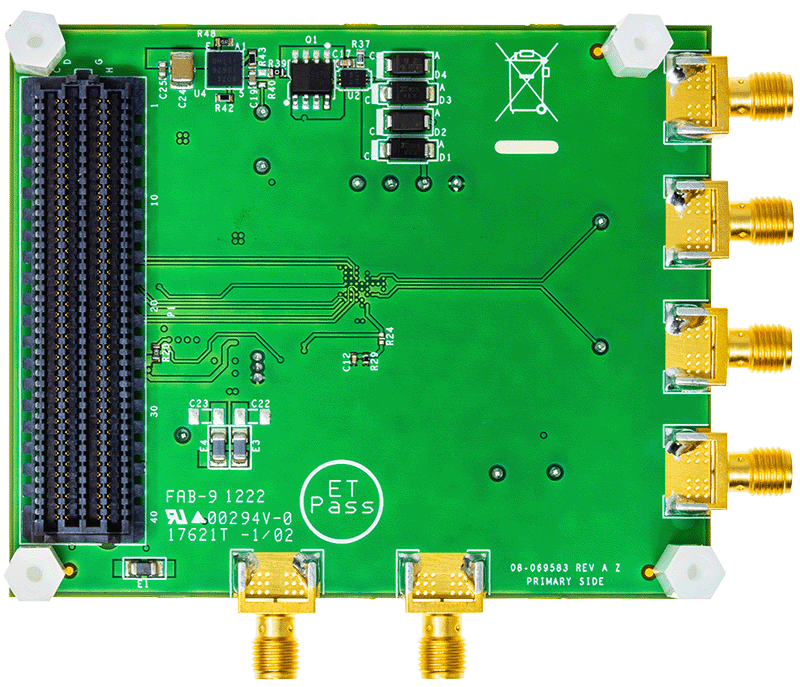

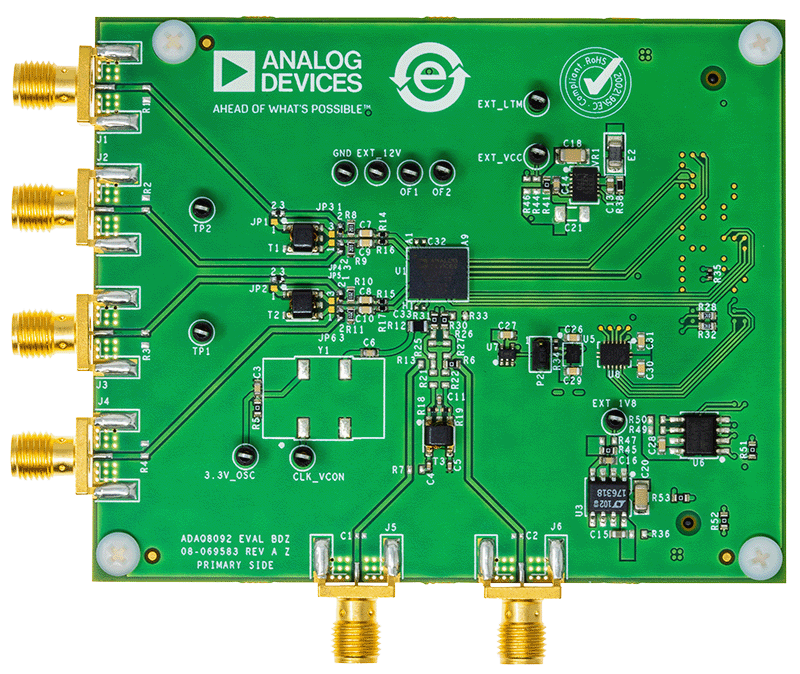

EVAL-ADAQ8092-FMCZは、14ビット、105MSPS、高速デュアル・チャンネル・データ・アクイジションµModuleソリューションであるADAQ8092を評価します。このデバイスは、3個の一般的な信号処理／コンディショニング・ブロックを搭載したシステムインパッケージ（SiP）を使用します。

このEVAL-ADAQ8092-FMCZボードは、動作に外部電源を必要としませんが、クロック源のジッタを非常に小さくする必要があります。クロック信号源を改善するために、DC1075Bを使用することを推奨します。ADAQ8092の詳細については、ADAQ8092のデータシートを参照してください。EVAL-ADAQ8092-FMCZを使用する際は、ユーザ・ガイドと併せてADAQ8092のデータシートを参照してください。

対象となる製品

パッケージの内容

  • EVAL-ADAQ8092-FMCZ評価用ボード
  • システム・ボード起動ソフトウェアとLinuxOS搭載のMicro-SDメモリ・カード（アダプタ付属）

推奨システム動作環境

必要な装置

  • Windows 7またはWindows 10オペレーティング・システム搭載のPC
  • EVAL-ADAQ8092-FMCZ
  • Digilent ZedBoardと12Vアダプタ電源
  • 電源
  • Rohde & Schwarz SMA100A（クロック源） - 推奨
  • Keysight 336xxシリーズ（信号発生器） - 推奨
  • DC1075B（クロック分周器） - 推奨
  • SMAケーブル
  • アッテネータ
  • TTEバンドパス・フィルタ - テスト信号周波数に合わせて調整済み - 推奨
  • SDカード
  • SMAアダプタ（オス-オス）

関連資料

  • すべてを表示 (2)
  • デモ・ボード回路図 (1)
  • ユーザ・ガイド (1)
    • Document Type

    ソフトウェア

    評価用ソフトウェア

    WIKI
    ADI Kuiper Linux for Evaluation
    Download the latest SD card image for use with this Evaluation board and ACE software.

    ACE Software

    ZIP
    1.5 MB
    ACE plug-in for Board.ADAQ8092 1.2022.39200 [5 14 24]
    The ADAQ8092 Plugin currently supports the EVAl-ADAQ8092-FMCZ board. The ADAQ8092 is a 14-bit, 105 MSPS, high-speed dual-channel data acquisition(DAQ) μModule® solution.
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
    ACE software page >
