EVAL-AD9545

AD9545 評価用ボード

トップへ

製品概要

機能と利点
製品概要

機能と利点

6 V AC アダプタとオンボード LDO 電圧レギュレータを使用したシンプルな電源接続
HCSL、CML、または LVDS 互換（デフォルト）の設定可能な出力終端を備えた、10 個の AC カップリング・シングルエンド（バランを介して再結合させた差動信号）出力 SMA コネクタ
4 つの設定可能なリファレンス入力（シングルエンドから差動リファレンス入力 SMA コネクタまで選択可能）
システム・クロック用の 1 個の AC カップリング・シングルエンド入力 SMA コネクタ
ピン設定可能なパワー・オン・レディ
ステータス LED
PC への USB 接続
ACE プラグイン・モジュールによるシンプルなグラフィカル・ユーザ・インターフェースを備えた Microsoft Windows ベースの評価用ソフトウェア

製品概要

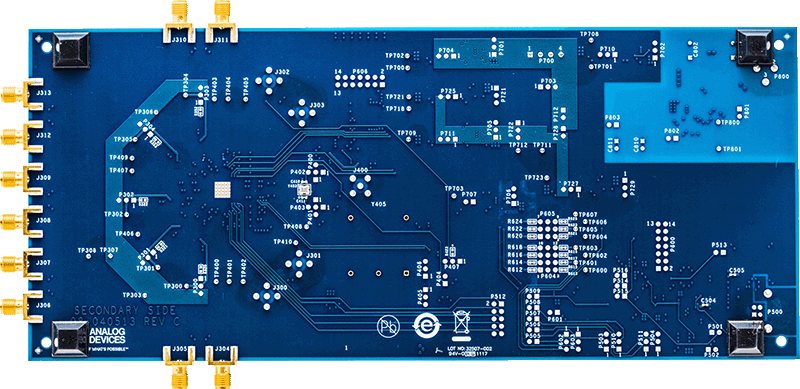

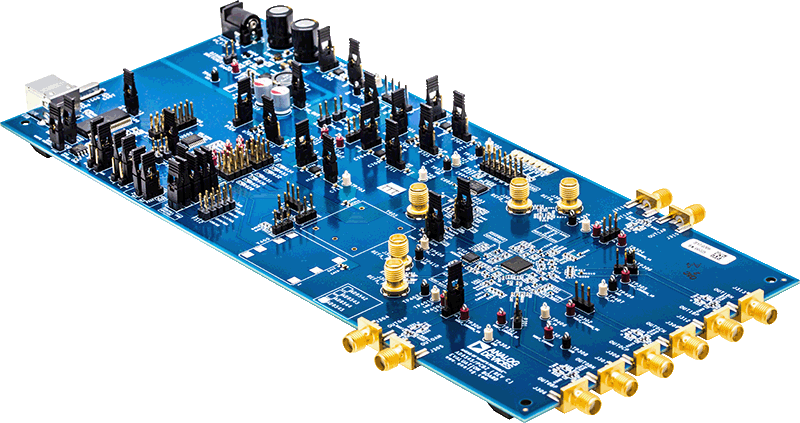

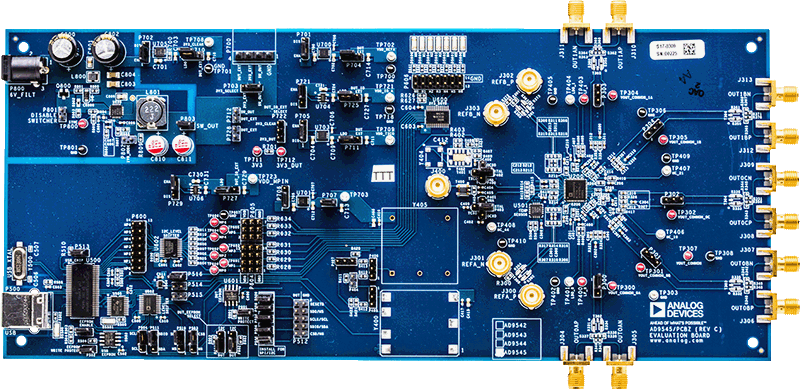

AD9545 評価用ボードは、AD9545デュアル・デジタル PLL と 1 pps シンクロナイザの全機能を評価するための、コンパクトで使いやすいプラットフォームです。AD9545 は、2 個のジッタ・クリーニング用のデジタル PLL コアを内蔵し、高精度のマルチ出力クロック・ジェネレータ機能を備えています。PLL0 および PLL1 は、GPS、IEEE1588v2、同期イーサネット、OTN、次世代ワイヤレス・ベースバンド・プロトコルなどの高性能同期クロッキング・アプリケーション向けに最適化されています。PLL は、シリアル・ポートによる制御を介してすべての設定を行うことが可能で、パワー・オン・レディ構成では外部 EEPROM を介した設定も可能です。

AD9545 は最大 5つの差動クロック信号、（2つの高性能デジタル PLL の組合わせによって駆動される）2 つのシングルエンド・クロック、および 2 つの高精度 NCO（数値制御発振器）の信号を出力することができます。評価用ボードでは、合計 12 の出力と 4 つのリファレンス入力にアクセスできます。

出力の差動伝送ライン・ペアは、50 Ω のシングルエンド特性インピーダンスを使用し、標準のエッジ起動 SMA コネクタに接続されています。AD9545/PCBZ は自由に設定可能な電源を備えており、降圧スイッチング・レギュレータまたは外付け LDO で直接給電しながら、AD9545 を評価することができます。AD9545 の評価用ボードには、RoHS 準拠の FR-4 素材が使用されています。便宜上、AD9545 データシートの詳しい内容はここに含まれています。データシートと共にADIが提供しているこのユーザガイドをご利用ください。
