ユーザ・ガイド Rev. A
1 すべてを表示

製品概要

機能と利点

  • USB電源ソリューションを備えたAD4050およびAD4052のフル機能評価用ボード
  • SMAコネクタを介して単一の差動チャンネルとコモンモード入力が利用可能
  • SDP-K1により、そのまますぐに始められる評価エクスペリエンス
  • 時間領域と周波数領域のデータを分析、制御するためのPCソフトウェア（ACEプラグイン）
  • 他のArduinoフォーム・ファクタ・コントローラ・ボードと互換性あり

製品概要

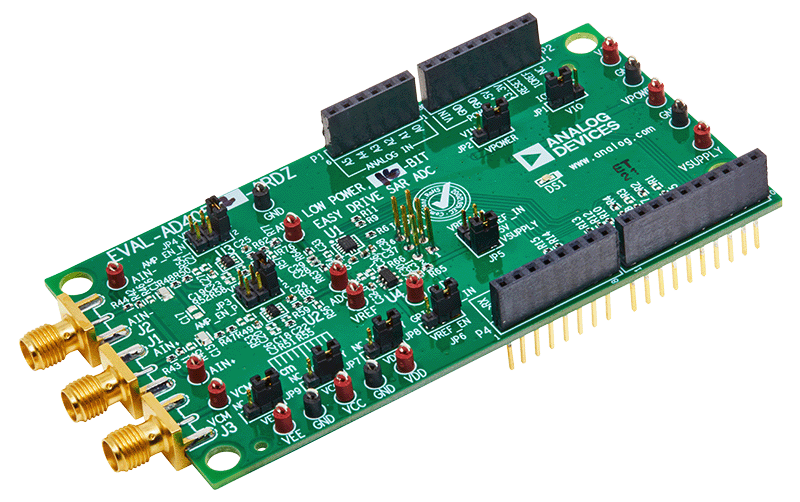

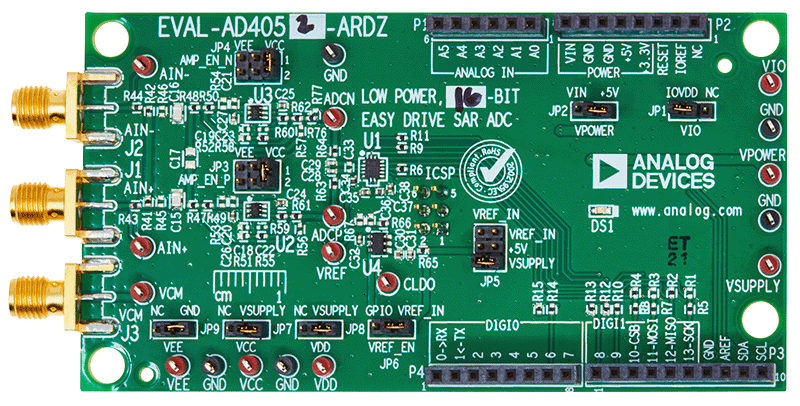

EVAL-AD4050-ARDZおよびEVAL-AD4052-ARDZ評価用ボードを使用すると、それぞれAD4050またはAD4052のパフォーマンスと機能を迅速かつ簡単に評価できます。AD4050とAD4052は、コンパクト、低消費電力、12ビット／16ビット（それぞれ）のEasy Drive逐次比較レジスタ（SAR）アナログ・デジタル・コンバータ（ADC）です。

EVAL-AD4050-ARDZ/EVALAD4052- ARDZの主なコントローラ・ボードはSDP-K1です。EVAL-AD4050-ARDZ/EVALAD4052-ARDZは、Arduino® Uno Shieldの機械的および電気的規格に準拠しており、SDP-K1に加え、他メーカーの各種ソフトウェア開発キットとのインターフェースが可能です。

AD4050/AD4052評価ソリューションには、デバイス構成とADCデータ・キャプチャ用のAD4050/AD4052産業用入出力（IIO）ファームウェア・アプリケーション・ドライバと、性能評価用のAD4050/AD4052 ACEプラグイン・グラフィカル・ユーザ・インターフェース（GUI）が含まれています。

対象となる製品

はじめに

  • Windows 7以降のオペレーティング・システムを搭載したPC
  • SDP-K1コントローラ・ボードと付属のUSBケーブル
  • 高精度信号発生器（「Evaluation Board Hardware（評価用ボードのハードウェア）」セクションを参照）
